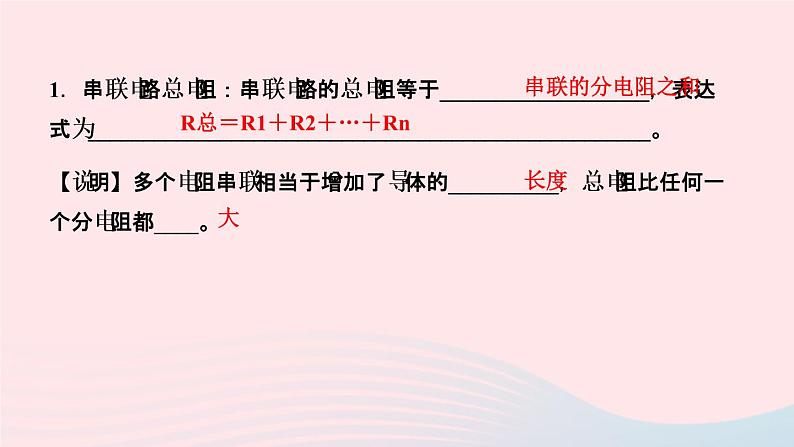

1．串联电路总电阻：串联电路的总电阻等于___________________，表达式为___________________________________________________。【说明】多个电阻串联相当于增加了导体的__________，总电阻比任何一个分电阻都____。
R总＝R1＋R2＋…＋Rn

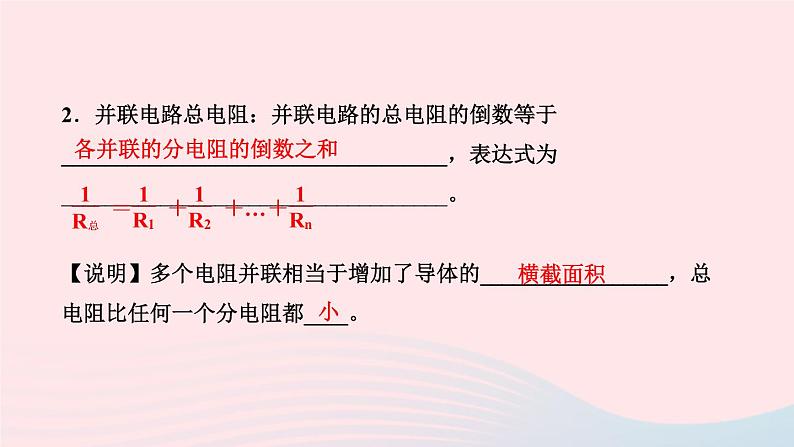

2．并联电路总电阻：并联电路的总电阻的倒数等于___________________________________，表达式为 ___________________________________。【说明】多个电阻并联相当于增加了导体的_________________，总电阻比任何一个分电阻都____。
各并联的分电阻的倒数之和

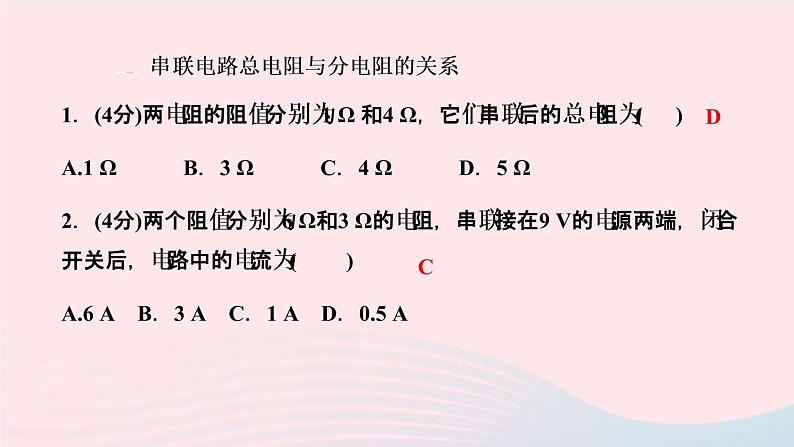

1．(4分)两电阻的阻值分别为1 Ω 和4 Ω，它们串联后的总电阻为( )A.1 Ω　　　B．3 Ω　　　C．4 Ω　　　D．5 Ω2．(4分)两个阻值分别为6 Ω和3 Ω的电阻，串联接在9 V的电源两端，闭合开关后，电路中的电流为( )A.6 A B．3 A C．1 A D．0.5 A

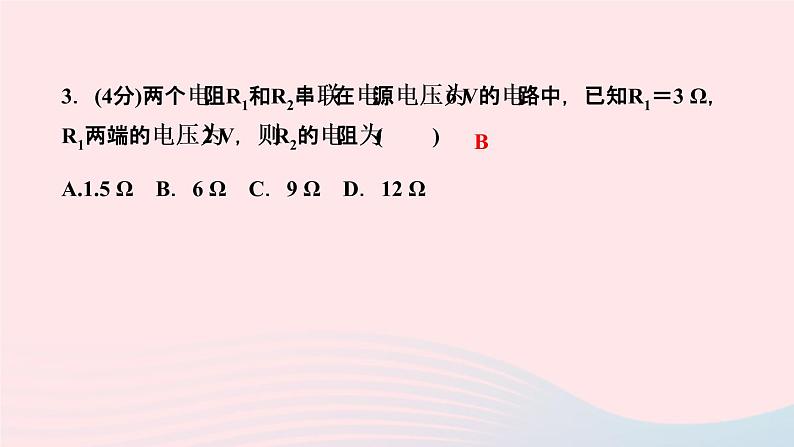

3．(4分)两个电阻R1和R2串联在电源电压为6 V的电路中，已知R1＝3 Ω，R1两端的电压为2 V，则R2的电阻为( )A.1.5 Ω B．6 Ω C．9 Ω D．12 Ω

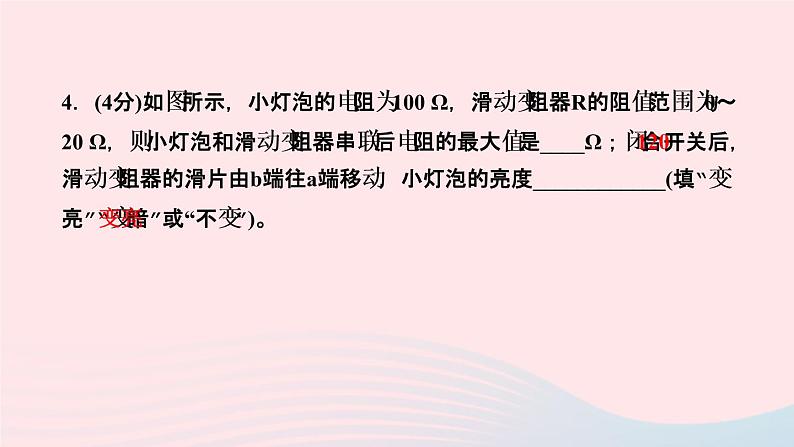

4．(4分)如图所示，小灯泡的电阻为100 Ω，滑动变阻器R的阻值范围为0～20 Ω，则小灯泡和滑动变阻器串联后电阻的最大值是____Ω；闭合开关后，滑动变阻器的滑片由b端往a端移动，小灯泡的亮度____________(填“变亮”“变暗”或“不变”)。
5．(4分)电阻值分别为1 Ω、100 Ω的两只电阻并联，并联后的等效电阻( )A.大于10 Ω B．等于101 ΩC.等于1 Ω D．小于1 Ω6．(4分)有两个电阻，其中R1＝10 Ω，R2＝15 Ω，将它们并联后的总电阻是( )A.5 Ω B．6 Ω C．12 Ω D．25 Ω
7．(2分)如图所示的电路中，R1＝6 Ω，R2＝12 Ω，电流表示数为0.4 A，则UAB＝____V。
8．(5分)定值电阻R1＝10 Ω，R2＝5 Ω，串联在电源电压不变的电路中，通过R1的电流I1＝0.2 A，则电源电压U＝______V；若将两电阻并联在同一电路中，干路中的电流I＝________A。
9．(9分)如图所示的电路中，R1＝5 Ω，R2＝10 Ω，当开关S闭合时，电流表的示数为0.6 A。求：(1)电源电压。(2)总电阻。(结果保留两位小数)(3)R1所在支路的电流。
一、选择题(每小题6分，共30分)10．家庭电路中使用的用电器越多( )A.总电阻越大　　　　　B．总电阻越小C.总电压越大 D．总电压越小11．(2019·毕节)已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是( )
12．如图所示，电源电压恒定，合上开关S后，右移R2的滑片时，电路的总电阻将( )A.变大B.变小C.不变D.以上三种情况均有可能
13．(2019·湘西州)如图所示的电路中，当滑动变阻器滑片向左移动时，下面说法正确的是( )A.电压表示数变大B.总电流变小C.总电阻不变D.R2的电阻变大
14．(多选)如图所示，为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I－U图象，从图中可知( )A.R1＜R2B.R1、R2串联后，总电阻的I－U图象在区域Ⅱ内C.R1、R2并联后，总电阻的I－U图象在区域Ⅲ内D.R1、R2并联后，总电阻的I－U图象在区域Ⅰ内
二、填空题(每空2分，共22分)15．三个阻值相等的电阻串联后的等效电阻是180 Ω，那么它们并联后的等效电阻是____Ω。16．在如图所示的电路中，电源电压为3 V，电阻R1为20 Ω，电阻R2为5 Ω，开关闭合后，R1与R2的连接方式是____联，电路的总电阻为____Ω，电路中的总电流为__________A。
17．定值电阻R1和R2串联后，接在电压可调的电源两端，电路中的电流I随电源电压U变化关系的图象如图所示，已知R1＝2 Ω，则R2＝________Ω。
18．(2019·洛阳期末)某同学在做电学实验时需要一个6 Ω的电阻，他手里只有“1 Ω、2 Ω、3 Ω、10 Ω、12 Ω”这五个电阻，他应该怎么办？请你想出两种方法。(1)方法一：________________________________________。(2)方法二___________________________________________________。
1 Ω、2 Ω、3 Ω三个电阻串联
：2 Ω、10 Ω两个电阻串联后再与12 Ω的电阻并联
19．给你一只标有“10 Ω　1 A”的定值电阻和一只标有“15 Ω　0.6 A”的定值电阻，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为________A，它们两端允许加的最大电压为____V；若并联接入电路，则电源电压最大为____V，此时干路中允许通过的最大电流为____A。
三、计算题(8分)20．(核心素养)如图所示，R1＝10 Ω，R3＝2 Ω，电源电压为36 V，当S接a时，电路中的电流是2 A。求：(1)R2的电阻。(2)当S接b时，R3两端的电压。
