初中物理第二节 让电灯发光同步练习题

14.2 让电灯发光

1．如图所示，用导线把灯泡、电池和以下四种物品分别相连，灯泡一定不发光的是（　　）

A． B．

C． D．

2．如图所示的电路中，当开关S闭合时，灯L1和L2均不亮。某同学用一根导线检查电路的故障，他将导线先并接在灯L1两端时，发现灯L2亮，L1不亮，然后并接在灯L2两端时，发现两灯均不亮。由此可判断（　　）

A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路

3．在“用一段导线、一节干电池使一个小灯泡发光”的活动中，下列方法中小灯泡能发光的是（　　）

A． B． C． D．

4．如图电路中，开关S闭合后，电源被短路的是（　　）

A． B．

C． D．

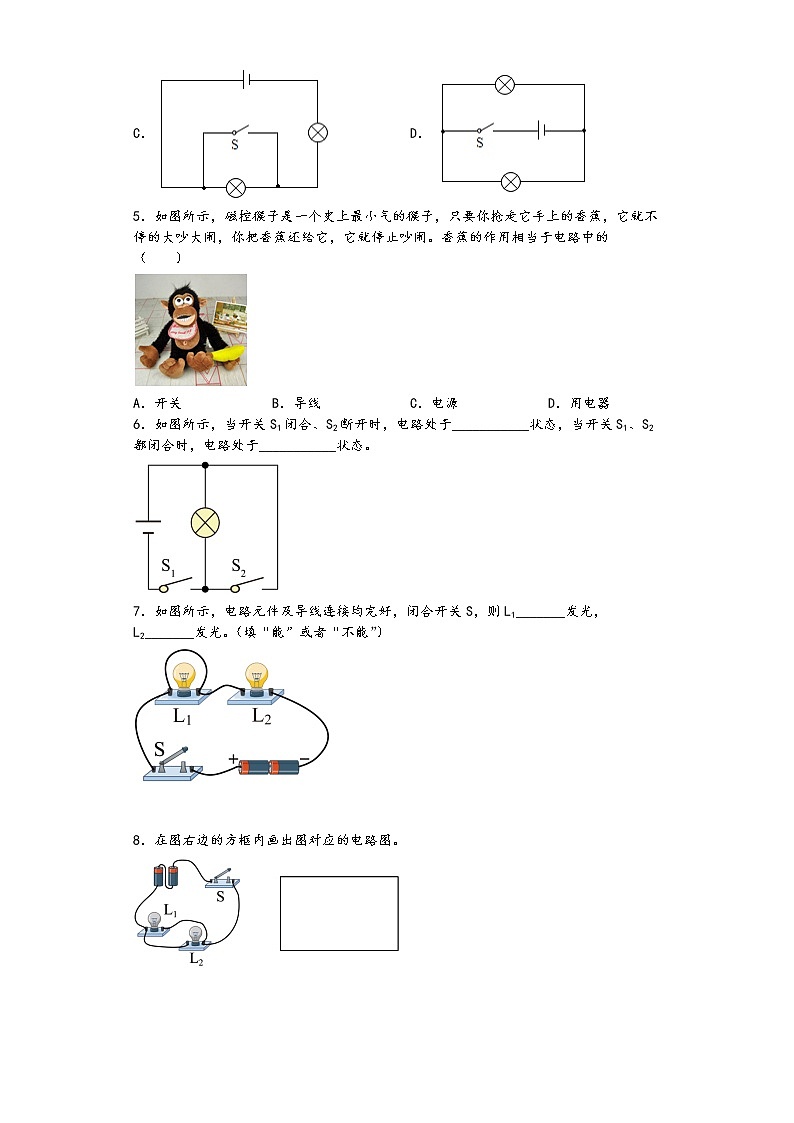

5．如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停的大吵大闹，你把香蕉还给它，它就停止吵闹。香蕉的作用相当于电路中的（　　）

A．开关 B．导线 C．电源 D．用电器

6．如图所示，当开关S1闭合、S2断开时，电路处于___________状态，当开关S1、S2都闭合时，电路处于___________状态。

7．如图所示，电路元件及导线连接均完好，闭合开关S，则L1_______发光，L2_______发光。（填“能”或者“不能”）

8．在图右边的方框内画出图对应的电路图。

9．根据电路图连接电路，请用笔画线代替导线将图乙连好。

10．小明同学连接了如图电路图进行实验。

（1）按照电学实验的基本操作规则，连接电路前，小明应该将开关_______（选填“闭合”或“断开”），连接好后，两盏灯连接方式属于_______联；

（2）连接完电路后闭合开关S，灯泡L1和L2均发光，此时电路中的电流方向从L1到L2，则电源的正极在_______（选填“A”或“B”）端；

（3）小明将开关S断开，然后把灯泡L2两端的接线柱用一根导线相连接，小明再次闭合开关S，灯泡L2将_______（选填“发光”或“不发光”）；

（4）受上面实验现象启发，为了让两盏灯同时熄灭，小明认为可以不断开开关，而用一根导线同时连接图中灯泡L2左端和灯泡L1的右端接线柱即可。根据所学知识，我们应该告诉小明_______（选填“能”或“不能”）这样操作，具体的原因是_______。

参考答案：

1．D2．B3．D4．B 5．A

6.     C

[1]    当闭合开关S1和S2后,灯泡L1被开关S1短路,电路为小灯泡L2的基本电路,因此小灯泡L1不发光 ,L2亮。故选C。

[2]理由:闭合开关S1和S2后,灯泡L1被开关S1短路,电路为小灯泡L2的基本电路。

7．     通路     短路

8．     不能     能

9.

10．     断开     串     A     不发光     不能     会造成电源短路
