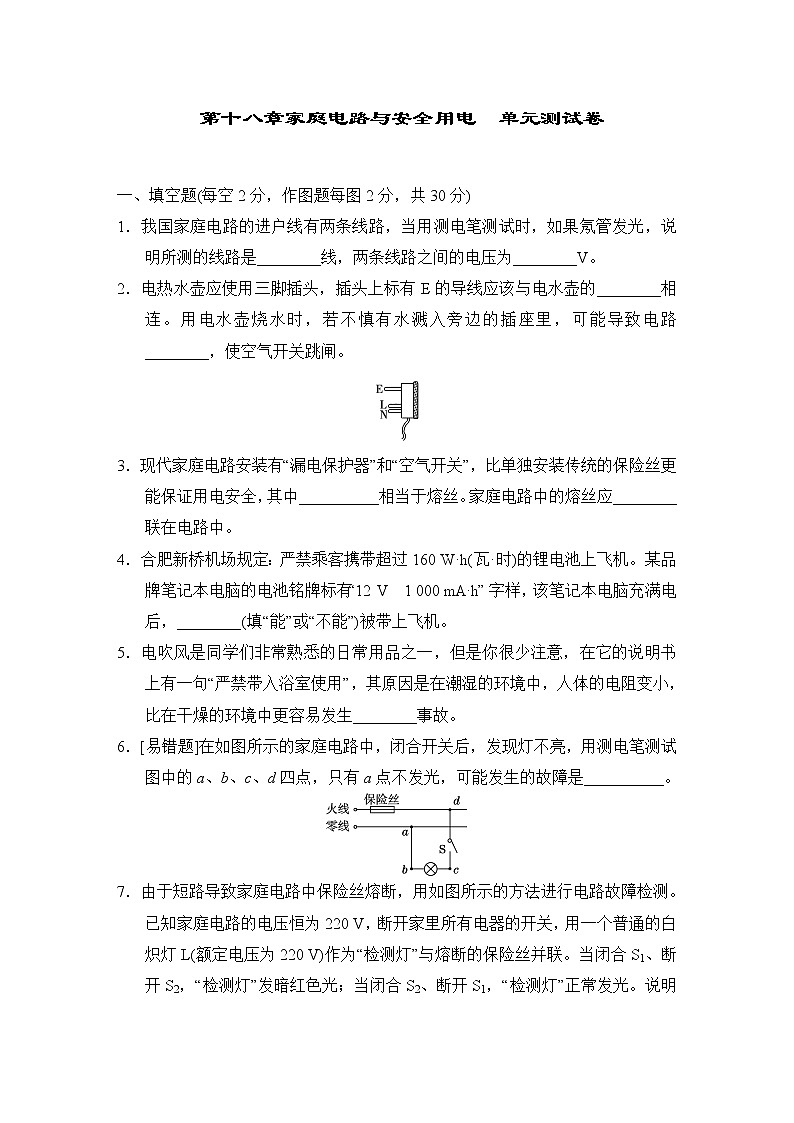

第十八章家庭电路与安全用电  单元测试卷

一、填空题(每空2分，作图题每图2分，共30分)

1．我国家庭电路的进户线有两条线路，当用测电笔测试时，如果氖管发光，说明所测的线路是________线，两条线路之间的电压为________V。

2．电热水壶应使用三脚插头，插头上标有E的导线应该与电水壶的________相连。用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸。

3．现代家庭电路安装有“漏电保护器”和“空气开关”，比单独安装传统的保险丝更能保证用电安全，其中__________相当于熔丝。家庭电路中的熔丝应________联在电路中。

4．合肥新桥机场规定：严禁乘客携带超过160 W·h(瓦·时)的锂电池上飞机。某品牌笔记本电脑的电池铭牌标有“12 V　1 000 mA·h”字样，该笔记本电脑充满电后，________(填“能”或“不能”)被带上飞机。

5．电吹风是同学们非常熟悉的日常用品之一，但是你很少注意，在它的说明书上有一句“严禁带入浴室使用”，其原因是在潮湿的环境中，人体的电阻变小，比在干燥的环境中更容易发生________事故。

6．[易错题]在如图所示的家庭电路中，闭合开关后，发现灯不亮，用测电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是__________。

7．由于短路导致家庭电路中保险丝熔断，用如图所示的方法进行电路故障检测。已知家庭电路的电压恒为220 V，断开家里所有电器的开关，用一个普通的白炽灯L(额定电压为220 V)作为“检测灯”与熔断的保险丝并联。当闭合S1、断开S2，“检测灯”发暗红色光；当闭合S2、断开S1，“检测灯”正常发光。说明灯泡________发生短路。

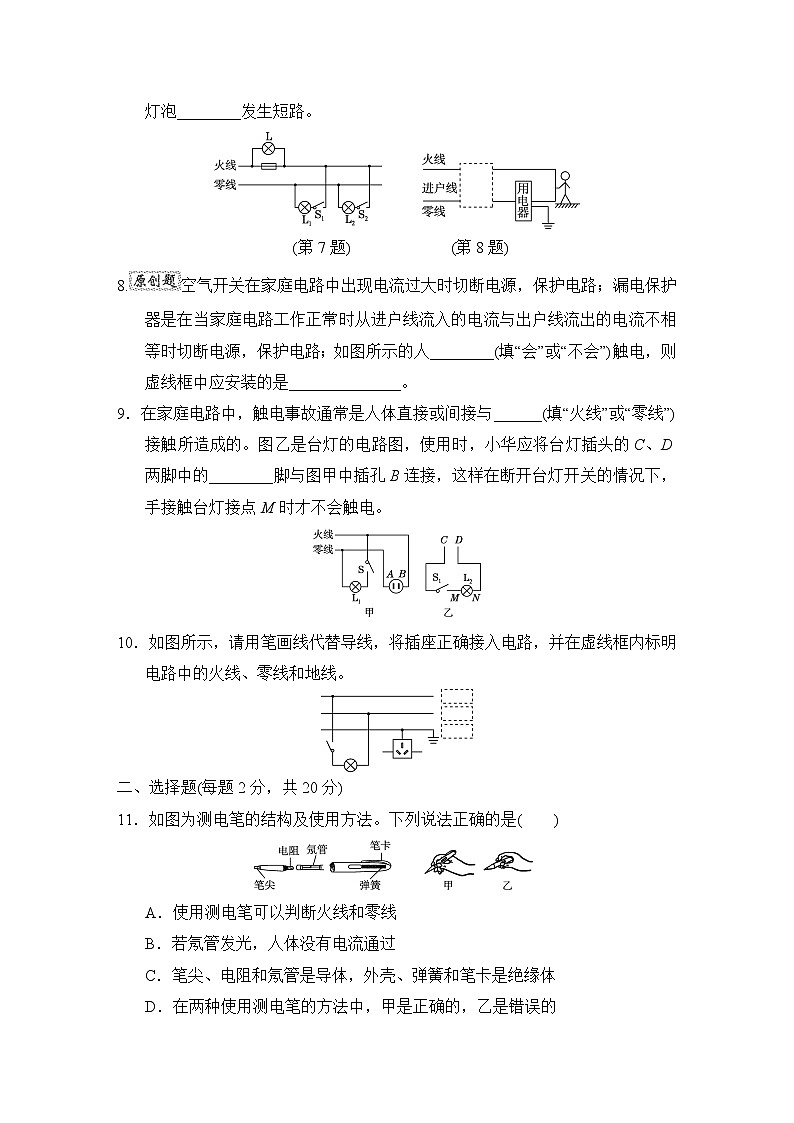

 (第7题)        　　 (第8题)

8.空气开关在家庭电路中出现电流过大时切断电源，保护电路；漏电保护器是在当家庭电路工作正常时从进户线流入的电流与出户线流出的电流不相等时切断电源，保护电路；如图所示的人________(填“会”或“不会”)触电，则虚线框中应安装的是______________。

9．在家庭电路中，触电事故通常是人体直接或间接与______(填“火线”或“零线”)接触所造成的。图乙是台灯的电路图，使用时，小华应将台灯插头的C、D两脚中的________脚与图甲中插孔B连接，这样在断开台灯开关的情况下，手接触台灯接点M时才不会触电。

10．如图所示，请用笔画线代替导线，将插座正确接入电路，并在虚线框内标明电路中的火线、零线和地线。

二、选择题(每题2分，共20分)

11．如图为测电笔的结构及使用方法。下列说法正确的是(　　)

A．使用测电笔可以判断火线和零线

B．若氖管发光，人体没有电流通过

C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体

D．在两种使用测电笔的方法中，甲是正确的，乙是错误的

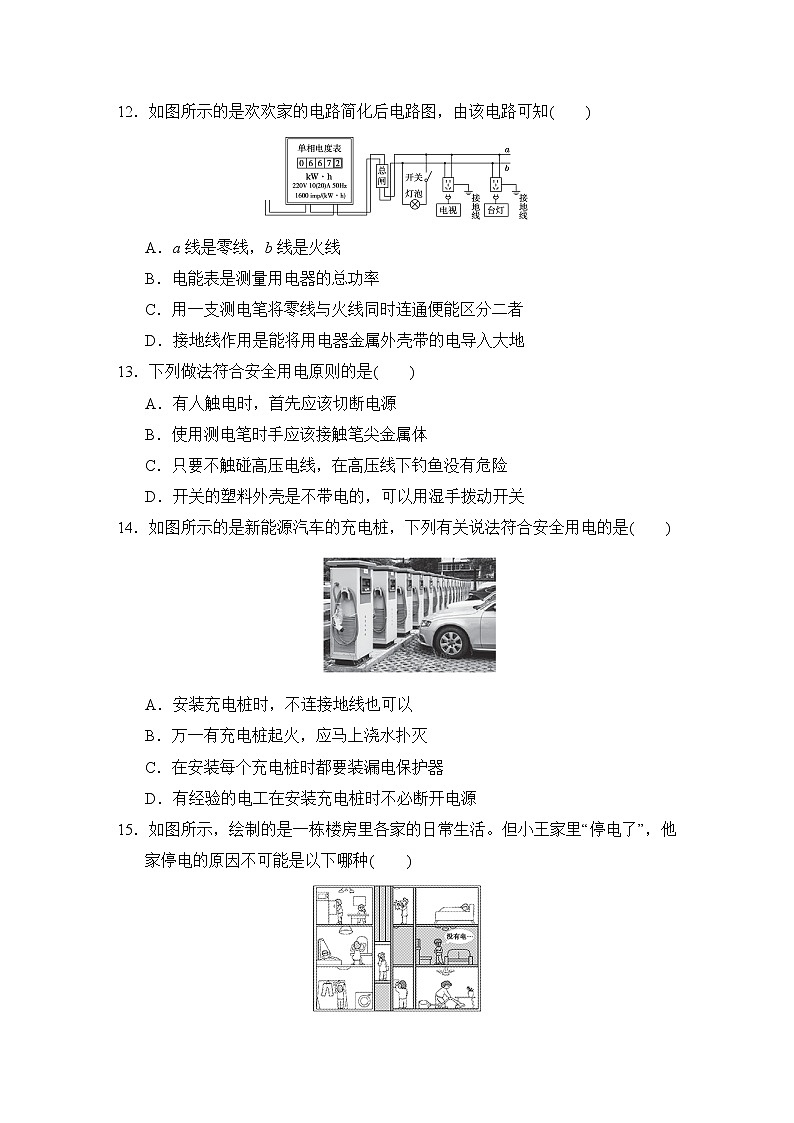

12．如图所示的是欢欢家的电路简化后电路图，由该电路可知(　　)

A．a线是零线，b线是火线

B．电能表是测量用电器的总功率

C．用一支测电笔将零线与火线同时连通便能区分二者

D．接地线作用是能将用电器金属外壳带的电导入大地

13．下列做法符合安全用电原则的是(　　)

A．有人触电时，首先应该切断电源

B．使用测电笔时手应该接触笔尖金属体

C．只要不触碰高压电线，在高压线下钓鱼没有危险

D．开关的塑料外壳是不带电的，可以用湿手拨动开关

14．如图所示的是新能源汽车的充电桩，下列有关说法符合安全用电的是(　　)

A．安装充电桩时，不连接地线也可以

B．万一有充电桩起火，应马上浇水扑灭

C．在安装每个充电桩时都要装漏电保护器

D．有经验的电工在安装充电桩时不必断开电源

15．如图所示，绘制的是一栋楼房里各家的日常生活。但小王家里“停电了”，他家停电的原因不可能是以下哪种(　　)

A．楼房里的某条电线断路  B．全楼用电器总功率过大

C．小王家忘记交电费了    D．小王家空气开关跳闸

16．家庭常用的电吹风既能吹冷风又能吹热风，但加热器不允许单独工作，下列电路中最符合电吹风工作要求的是(　　)

17．如图所示是家庭电路的部分电路，下列说法正确的是(　　)

A．若保险丝熔断了，一定发生了短路

B．若导线c、d之间断路，插座也能对外供电，但是不符合安全用电的原则

C．将保险丝换成灯泡，闭合开关，若灯泡发暗红光说明电路发生短路

D．若a、b之间断路，闭合开关S，灯泡L不亮

18．[易错题]如图所示，从甲地通过两条输电线给乙地的A、B两盏灯供电，供电电压恒为U，输电线路的电阻不能忽略，下列说法正确的是(　　)

A．为节约成本，入户处的保险丝也可以用铜丝来代替

B．同时工作的灯泡数量越多，灯丝两端的电压会越大

C．开关都闭合，当A灯短路时，会烧坏保险丝和B灯

D．同时工作的灯泡数量越多，输电线的发热功率越大

19．对于远距离输电，下列说法正确的是(　　)

A．远距离输电输送的是直流电

B．高压输电可以减少电能损失

C．高压线路上的电压可以随意升高

D．输电线上的电阻越大，则电能损失越小

20．安徽马鞍山市的一所学校要安装一台电开水器，该电开水器的额定电压是220 V，额定功率是3 kW。连接该电开水器时，有四种绝缘铜芯导线供选择，其规格如表。从既安全又经济的方面考虑，选用导线的横截面积是(　　)

A.4 mm2  B．6 mm2  C．2.5 mm2  D．10 mm2

三、计算题(第21题14分，第22题6分，共20分)

21．如图，灯泡L标有“220 V　40 W”字样，LED灯标有“220 V　5 W”字样。

(1)请正确连接图中部分的家庭电路，使开关S闭合时，灯泡L和LED灯都能正常工作；开关S断开时，灯泡L和LED灯都不工作。

(2)灯泡L正常工作时，通过灯丝的电流为多少？

(3)灯泡L正常工作时，灯丝的电阻为多少？

(4)灯泡L正常工作60 s，消耗的电能是多少？

(5)小明说：“我发现5 W的LED灯和40 W灯泡正常工作时的亮度相当，所以5 W的LED灯比40 W灯泡更省电。”小明的说法正确吗？请说出你的理由。

22．如图是家庭电路组成的一部分，灯泡的规格为“220 V　44 W”，且该家庭电路中干路上的电能表规格如图所示：

(1)在图中完成连线，将灯泡和三孔插座接入家庭电路中，要求：

a．图中的拉线开关只控制灯泡的通、断；

b．不管灯泡是否工作，插座都能提供电压。

(2)把额定电压为220 V的电暖器接入图中的三孔插座，让其在额定电压下工作，电暖器通过导线连到电路，为什么电暖器工作时放出大量的热供人取暖，而与其连接的导线却几乎不发热？

(3)只有灯泡和电暖器工作时，发现电能表的转盘在1 min内转过50 r，请计算这个电暖器的实际功率是多大。

答案

一、1.火；220

2．金属外壳；短路　【点拨】电热水壶有金属外壳，要使用三脚插头及与之配套的三孔插痤，让金属外壳接地以防止用电器漏电后，导致金属外壳带电而发生触电事故；三脚插头上标“E”的导线应该与电水壶的外壳相连。若不慎有水溅入旁边的插座里，可能造成电路短路，电路电流过大，使空气开关跳闸。

3．空气开关；串

4．能　【点拨】10 000 mA·h＝10 A·h，该笔记本电脑充满电后，存储的电能W＝12 V×10 A·h＝120 W·h＜160 W·h，故充满电的笔记本能被带上飞机。

5．触电　【点拨】人体电阻在不同情况下是不同的，在潮湿环境中，人体的电阻会变小，而家庭电路的电压保持不变时，根据I＝可知，通过人体的电流会增大，则更容易发生触电事故。

6．a、b之间断路

7．L2　【点拨】由题知，家庭电路的电压恒为220 V，“检测灯”的额定电压也为220 V；当闭合S1、断开S2，“检测灯”发暗红色光，这说明检测灯两端的电压小于电源电压，该支路是正常的，即L1正常；当闭合S2、断开S1，“检测灯”正常发光，则灯L两端的电压为220 V，此时一定是灯泡L2发生了短路。

8．会；漏电保护器

9．火线；C　【点拨】在家庭电路中，触电事故通常是由于人们直接或间接与火线接触所造成的。两孔插座的A孔接零线，B孔接火线，由于开关要接在火线与用电器之间，故C应接B，D接A，这样在开关断开时，用电器不带电，手接触台灯接点M时才不会触电。

10．解：如图所示。

二、11.A　12.D

13．A　【点拨】发现有人触电时，首先要切断电源，再采取救人措施，防止施救者也发生触电事故，故A符合题意；使用测电笔时，手必须接触笔尾金属体，但不能接触笔尖金属体，否则可能发生触电事故，故B不符合题意；安全用电的原则：不接触低压带电体，不靠近高压带电体，故不能在高压线下钓鱼，故C不符合题意；用湿手摸开关，容易发生触电事故，故D不符合题意。故选A。

14．C　【点拨】对于有金属外壳的用电器，金属外壳一定接地，防止发生触电事故，所以，安装充电桩时，为了安全，要接地线，故A不符合题意；用电器起火，先关闭电源再救火，所以，若万一有充电桩起火，应先关闭电源再施救，故B不符合题意；漏电保护器是电路漏电时，切断电源，起到保护作用，所以，在安装每个充电桩时都要装漏电保护器，故C符合题意；检修电路及更换元件时，应在断电的情况下工作，所以，安装充电桩时必须断开电源，故D不符合题意。

15．B

16．B　【点拨】只闭合S0，加热器单独工作，故A不符合题意；只闭合S0，电动机单独工作，吹冷风；闭合S0、S1，加热器和电动机并联接入电路，吹热风；S0在干路上，且在火线与用电器之间，符合安全用电原则，故B符合题意；干路开关S0接在零线与用电器之间，当断开S0，整个电路处于断路，但是如果人碰到用电器，有可能会发生触电事故，不符合安全用电原则，故C不符合题意；只闭合S0，电动机单独工作，只闭合S1，加热器单独工作，故D不符合题意。

17．B　【点拨】若保险丝熔断了，说明电路中的电流过大，可能是发生了短路，也可能是用电器的总功率过大，故A错误；由图可知，cd连接的是地线，是为了防止用电器外壳带电时发生触电事故；c、d间断路时，插座仍能对外供电，但是不符合安全用电的原则，故B正确；将保险丝换成灯泡，闭合开关，若灯泡发暗红光，此时灯泡两端的电压要小于电源电压，这说明电路是正常的，故C错误；若a、b间断路，灯泡L一端接零线，一端通过开关接到火线上，闭合开关S，灯泡L亮，故D错误。

18．D　19.B

20．C　【点拨】由P＝UI可得，电开水器正常工作时的电流：I＝＝≈13.6 A，选用的绝缘铜芯导线的安全载流量应略大于正常工作电流且经济，所以，应选横截面积为2.5 mm2的导线。

三、21.解：(1)如图所示。

(2)由题可知，灯泡L正常工作时，通过灯丝的电流：

I＝＝≈0.18 A。

(3)灯泡L正常工作时，灯丝的电阻：

R＝＝＝1 210 Ω。

(4)灯泡L正常工作60 s，消耗的电能：

W＝Pt＝40 W×60 s＝2 400 J。

(5)正确。LED灯和灯泡L正常工作时，PLED<PL，根据W＝Pt可知，相同时间内，LED灯消耗的电能更少，所以LED灯更省电。

22．解：(1)如图所示。

(2)通过导线、电暖器的电流相等，但是电暖器的电阻远远大于导线电阻，由焦耳定律Q＝I2Rt可知，相同时间内，电暖器工作时产生大量的热，而与其连接的导线却几乎不发热。

(3)电暖器和灯泡同时工作，在1 min内实际消耗的电能：W＝＝ kW·h＝×3.6×106 J＝7.2×104 J；

电暖器和灯泡的总实际功率：

P＝＝＝1 200  W。

灯泡正常工作的功率PL＝44  W，所以电暖器的实际功率：P电暖器＝P－PL＝1 200  W－44  W＝1 156  W。
