新教材高二上苏教版通用技术 技术与设计学案课时2 工艺的类别与选择——木工工艺

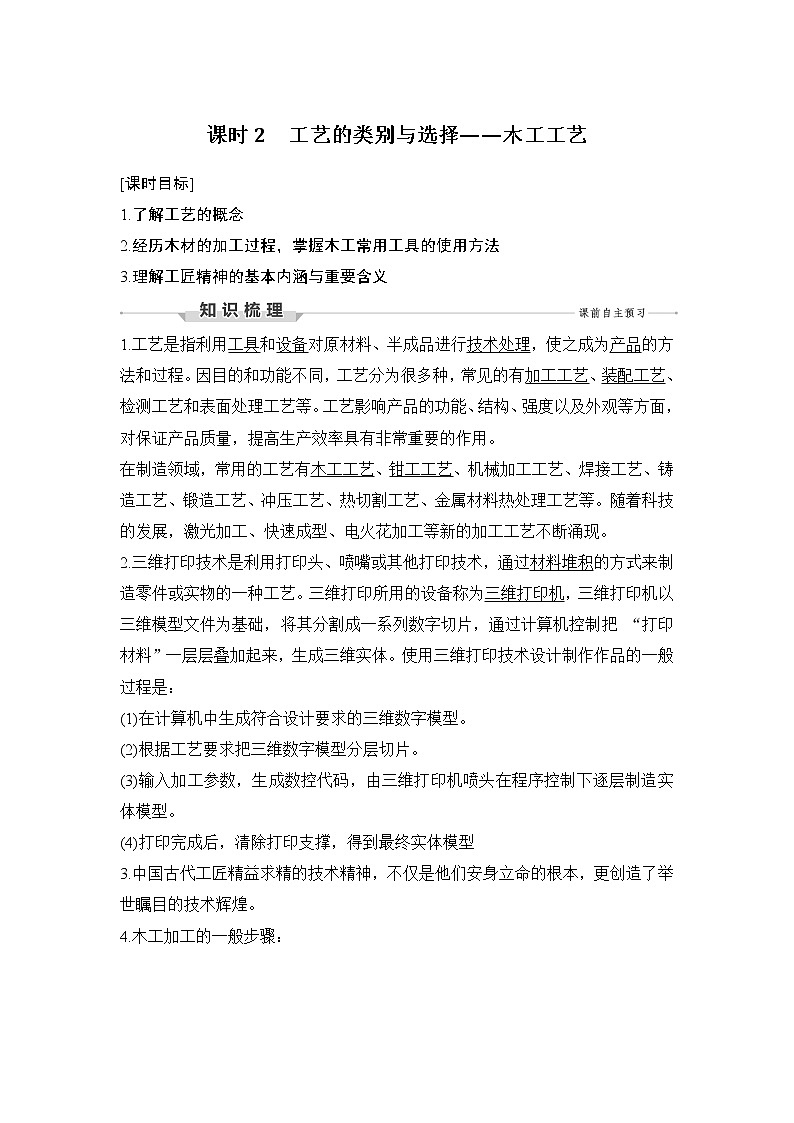

课时2　工艺的类别与选择——木工工艺

[课时目标]

1.了解工艺的概念

2.经历木材的加工过程，掌握木工常用工具的使用方法

3.理解工匠精神的基本内涵与重要含义

1.工艺是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法和过程。因目的和功能不同，工艺分为很多种，常见的有加工工艺、装配工艺、检测工艺和表面处理工艺等。工艺影响产品的功能、结构、强度以及外观等方面，对保证产品质量，提高生产效率具有非常重要的作用。

在制造领域，常用的工艺有木工工艺、钳工工艺、机械加工工艺、焊接工艺、铸造工艺、锻造工艺、冲压工艺、热切割工艺、金属材料热处理工艺等。随着科技的发展，激光加工、快速成型、电火花加工等新的加工工艺不断涌现。

2.三维打印技术是利用打印头、喷嘴或其他打印技术，通过材料堆积的方式来制造零件或实物的一种工艺。三维打印所用的设备称为三维打印机，三维打印机以三维模型文件为基础，将其分割成一系列数字切片，通过计算机控制把 “打印材料”一层层叠加起来，生成三维实体。使用三维打印技术设计制作作品的一般过程是：

(1)在计算机中生成符合设计要求的三维数字模型。

(2)根据工艺要求把三维数字模型分层切片。

(3)输入加工参数，生成数控代码，由三维打印机喷头在程序控制下逐层制造实体模型。

(4)打印完成后，清除打印支撑，得到最终实体模型

3.中国古代工匠精益求精的技术精神，不仅是他们安身立命的根本，更创造了举世瞩目的技术辉煌。

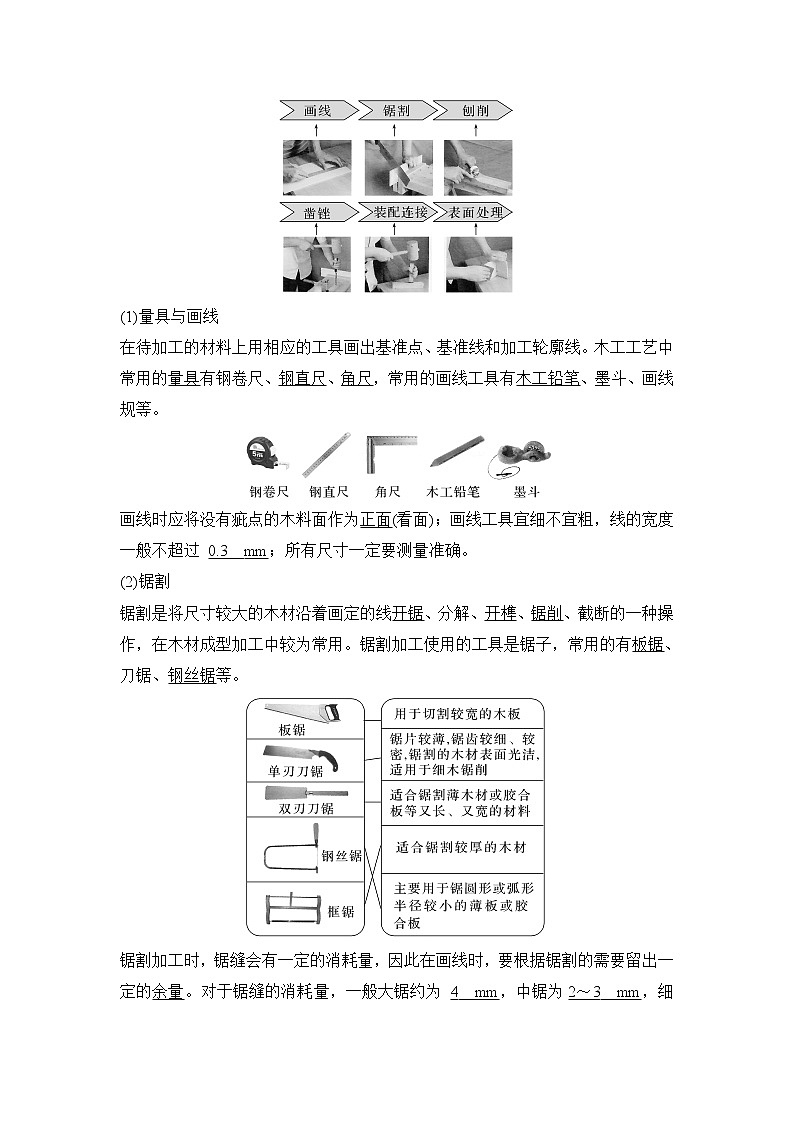

4.木工加工的一般步骤：

(1)量具与画线

在待加工的材料上用相应的工具画出基准点、基准线和加工轮廓线。木工工艺中常用的量具有钢卷尺、钢直尺、角尺，常用的画线工具有木工铅笔、墨斗、画线规等。

画线时应将没有疵点的木料面作为正面(看面)；画线工具宜细不宜粗，线的宽度一般不超过 0.3__mm；所有尺寸一定要测量准确。

(2)锯割

锯割是将尺寸较大的木材沿着画定的线开锯、分解、开榫、锯削、截断的一种操作，在木材成型加工中较为常用。锯割加工使用的工具是锯子，常用的有板锯、刀锯、钢丝锯等。

锯割加工时，锯缝会有一定的消耗量，因此在画线时，要根据锯割的需要留出一定的余量。对于锯缝的消耗量，一般大锯约为 4__mm，中锯为2～3__mm，细锯为1.5～2__mm。

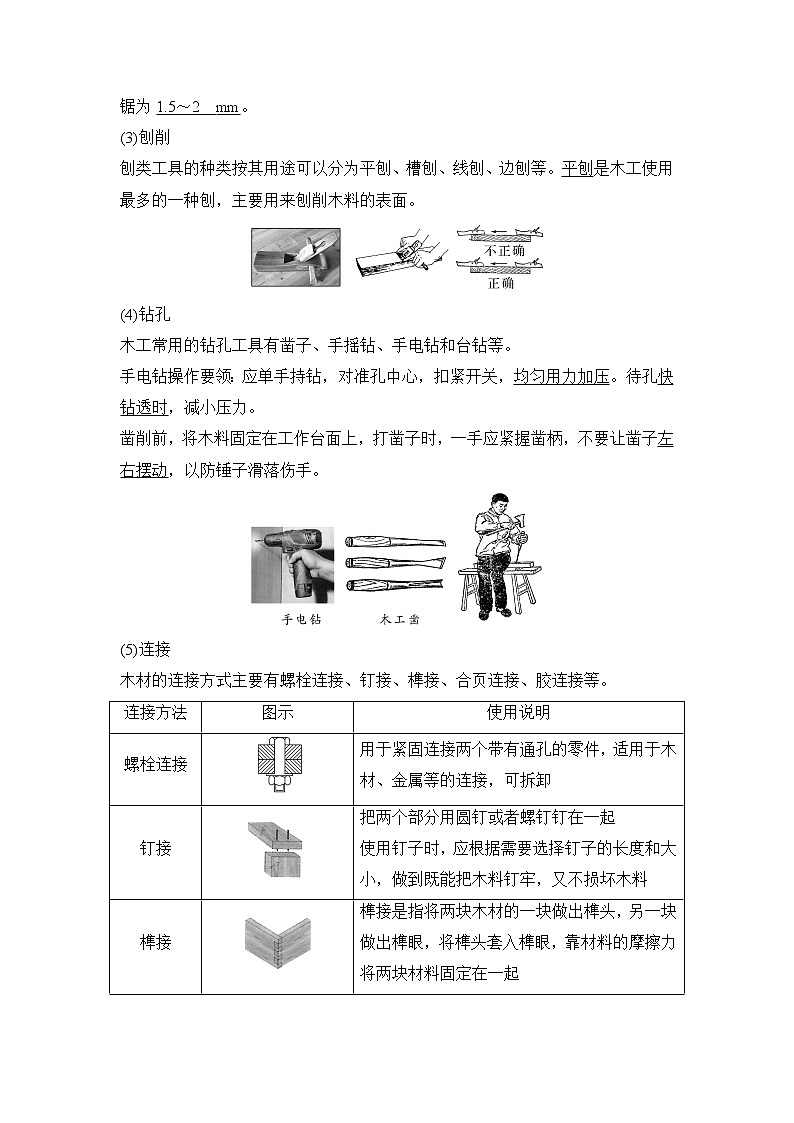

(3)刨削

刨类工具的种类按其用途可以分为平刨、槽刨、线刨、边刨等。平刨是木工使用最多的一种刨，主要用来刨削木料的表面。

(4)钻孔

木工常用的钻孔工具有凿子、手摇钻、手电钻和台钻等。

手电钻操作要领：应单手持钻，对准孔中心，扣紧开关，均匀用力加压。待孔快钻透时，减小压力。

凿削前，将木料固定在工作台面上，打凿子时，一手应紧握凿柄，不要让凿子左右摆动，以防锤子滑落伤手。

(5)连接

木材的连接方式主要有螺栓连接、钉接、榫接、合页连接、胶连接等。

(6)表面处理

比较大的木料表面可以用木工刨削；比较小的木料加工面可以用木锉锉削；还可以用抛光机和细砂纸打磨处理，最后用油漆涂刷，完成表面处理。常见木工表面处理工具：

(2017年11月浙江选考)小明在通用技术实践课上用木板制作如图所示的房屋模型，选择了下列工具，其中不合理的是(　　)

答案　B

解析　金工加工用钢锯。

【变式训练1】 用大小合适的木料加工如图所示的榫头，以下工具中不需要用到的是(　　)

答案　C

解析　选项C为金工工具。

小明打算用木材制作一个简易的笔筒，设计完成后，他准备在一整块木板上取得所需要的5块配件，再组装成一个笔筒，下列加工流程中最合理的是(　　)

A.刨削→划线→锯割→凿→装配→打磨→上漆

B.锯割→刨削→划线→钻孔→装配→电镀→上漆

C.划线→刨削→锯割→钻孔→装配→打磨→上漆

D.划线→锯割→刨削→凿→装配→电镀→上漆

答案　A

解析　电镀属于金工操作，选项B和选项D错误，对一整块木板可以先进行刨削，提高加工精度，故选A。

【变式训练2】 如图是六棒木质孔明锁的其中一根，现使用一段长木材进行制作，加工时有以下环节①锯割木条　②在木条上划线

③将木材刨成长条状　④锯割木条内部　⑤凿木条内部　⑥锉削锯割和凿切面

⑦成型　⑧用砂纸打磨，其合理的流程为(　　)

A.①→②→③→④→⑤→⑥→⑦→⑧

B.②→①→③→④→⑥→⑤→⑦→⑧

C.③→②→①→④→⑥→⑤→⑦→⑧

D.③→②→①→④→⑤→⑥→⑦→⑧

答案　D

解析　需要先刨成长条状，选项A和选项B错误，榫孔与外部相连，需要先锯割再凿，最后锉削，故选D。

(1)木工的一般流程：

下料→划线→锯割→锉削[刨削]→钻孔[凿榫眼和制作榫头]→连接→表面处理

特别注意：

刨削可以提前：当整板需要刨削时，可以先刨削，再进行其他操作

榫头加工流程：划线→锯割→锉削

榫孔1加工流程：划线→锯割→凿→锉削

榫孔2加工流程：划线→凿→锉削

(2)操作要点

如图a 所示是使用木条加工而成的结构。该结构由A、B两个构件榫接而成。请分析该结构的加工环节，回答以下问题：

图a

(1)请根据构件A的形状，补充构件B三视图所缺的两条线。

图b

(2)加工构件B的合理流程是：________→锯割→________→______→ 喷涂油漆。

(3)加工流程中不需要用到的工具是________(在下列选项中选择合适的选项，将序号填入“________”处)。

答案　

(1)

(2)划线　凿　 锉削

(3)C

解析　(1)根据立体图，按投影规则进行补线。

(2)材料是木条，加工榫头和榫孔，需要使用凿。

(3)材料是木条，不需要金工工具样冲。

1.木工师傅要用刨好的木料加工如图所示的榫头和榫孔时，需要用到的工具是(　　)

A.③④⑤⑥   B.①②③⑥

C.②③④⑤⑥   D.①③④⑤⑥

答案　D

解析　加工中不需要使用钳子，选项B和选项C错误；锯割和凿后需要锉削，需要使用锉刀，选项D正确。

2.在已经刨平的方木条上制作榫头和榫眼(如图所示)，有关手工木工工具的使用，下列说法正确的是(　　)

A.制作榫头时要用到凿刀，制作榫眼时要用到木工框锯

B.制作榫头时要用到木工框锯，制作榫眼时要用到木工框锯和凿刀

C.制作榫头和榫眼时都要用到凿刀

D.制作榫头时要用到木工框锯和凿刀，制作榫眼时要用到木工框锯

答案　B

解析　直接用木工锯可以加工榫头；制作榫眼时，要用到凿刀凿孔。故选B。

3.如图为燕尾型垫块，若用木材加工该零件，且加工面要求较平整。其合理的流程为(　　)

A.划线→钻孔→锉削→锯割

B.划线→锉削→锯割→钻孔

C.划线→锉削→钻孔→锯割

D.划线→锯割→锉削→钻孔

答案　D

解析　按一般加工流程进行。

4.用一根截面符合要求的圆木棒料加工如图所示的旋转杆件，其合理的工艺流程是(　　)

A.划线→钻孔→锯割→打磨

B.钻孔→划线→锯割→打磨

C.划线→锯割→划线→钻孔→打磨

D.划线→锯割→划线→打磨→钻孔

答案　C

解析　钻孔面是水平面，需要先锯割再钻孔。

5.(2022年1月台州高二期末)通用技术实践课上， 小明设计了如图所示的零件，用长度为20 cm的圆木制作该零件， 下列工具中不需要的(　　)

答案　B

解析　选项B是丝锥，是金工工具，不需要，选项错误。

1. (2021年11月精诚高二)板凳凳面和凳腿采用榫卯连接，凳腿的上部形状如图所示，孙宇同学利用通用技术实验室的木工工具，加工该凳腿不需要用到的工具是(　　)

答案　C

解析　钢锯是金属工具，选项C不需要用到。

2.在300×300×10 mm的木板中心加工一个直径为50 mm的圆孔，下列工具中合适的是(　　)

答案　A

解析　钢丝锯适合在木料上加工圆弧。

3.小明很喜欢泰顺廊桥，想在通用技术课上自己动手制作廊桥的木质模型，选择了下列工具，其中不可能用到的是(　　)

答案　C

解析　选项C是金工工具，选项错误。

4.我国古典木质家具构思巧妙、坚固实用、美观大方。如图所示是一种木质构件的连接方式。该结构中的构件②在制作时需要用的工具是(　　)

①木工锉刀　②木工钳　③钢直尺、木工铅笔　④钢直尺、划针　⑤羊角锤　⑥框锯　⑦钢锯　⑧木工凿　⑨台虎钳　⑩台钻

A.①④⑥⑨⑩   B.①③⑤⑥⑧

C.①④⑦⑨⑩   D.①②③⑥⑩

答案　B

解析　④⑦⑨⑩是金属加工工具，选项B符合要求。

5.(2021年11月七彩高二期中)小明用一根方木条加工如图所示构件，需要用到的工具是(　　)

A.①②③④⑤⑥   B.①②③④⑤

C.③④⑤⑥   D.①②③⑤⑥

答案　 B

解析　 ⑥是金工工具，不需要，选项B正确。

6.小明想在已经刨平的方木条上手工加工如图所示的榫头和榫眼，有如图所示的四种工具，下列关于工具的使用中，最合理的是(　　)

A.用①制作榫头，用①③制作榫眼

B.用①制作榫头，用④制作榫眼

C.用②制作榫头，用①③制作榫眼

D.用②制作榫头，用④制作榫眼

答案　A

解析　用①制作榫头，用①③制作榫眼，这样操作最方便。故选A。

通用技术实践课上，小明准备用50 mm×40 mm×4 mm的木板加工该工件，请根据图及其描述完成第7～8题。

7.(2021年11月衢温5＋1高二期中)选定、规划材料和画线时，下列注意事项中，说法正确的是(　　)

A.在木板上画线时，选用的木工铅笔越粗越好

B.加工右侧槽时，只需在一个面上画线

C.为了提高材料利用率，保证加工质量，尽量将有扭纹的部分画到图形内部，避免在扭纹上进行锯割、刨削等操作

D.加工前确定好纹理趋向，横纹方向加工产生的木渣比较多，比较浪费材料

答案　C

解析　选项A：线的宽度一般不超过0.3 mm，选项错误；选项B：需在多个面上画线，选项错误；选项D：一般采用顺纹方向加工，木渣与纹路无关，选项错误。

8. (2021年11月衢温5＋1高二期中)现有如图所示的工具，要加工该零件，以下工具需要用到的是(　　)

A.①②④⑤⑦   B.②④⑤⑥⑦

C.①③④⑥⑦   D.②③④⑥⑦

答案　 A

解析　 ③⑥是金工工具，不需要，选项A正确。

如图所示是一榫接模型，根据要求完成9～10题。

9.(2022年1月丽水高二期末)加工该榫接模型，下列工具中不需要的是(　　)

答案　C

解析　选项C是划针，金工工具，选项错误。

10.(2022年1月丽水高二期末)加工该榫接模型时，下列说法中不合理的是(　　)

A.用木工锯锯割加工时，可以戴上手套操作

B.加工圆形楔钉时可以用圆锉打磨

C.用毛料加工时应先刨削再画线

D.加工凹槽时应先锯割再凿削

答案　B

解析　选项B：圆形楔钉，用平锉锉削，选项错误。

11. (2021年12月桐乡模拟)用木板制作如图所示的鸟窝，在加工中间心形孔时需要用到的锯割工具是(　　)

答案　D

解析　选项D是钢丝锯，用于加工圆弧，选项D正确。

12. (2022年1月宁波九校高二期末)制作如图所示的支撑架一定不需要用到的工具是(　　)

答案　B

解析　选项B划针是金工工具，不符合要求。

13.用大小合适的方木料制作如图所示的构件，根据所划的线判断，下列锯割的位置中合理的是(　　)

答案　C

解析　锯割需要留有锉削余量，选项B正确。

14.如图所示的简易木质书架，若要加工侧板中的梅花孔，下列工具中用到并且组合正确的是(　　)

答案　C

解析　选项C都是木工工具且组合正确，选项C正确。

15.要利用方木条，加工如图所示的构件的长槽，下列说法最正确的是(　　)

A.可行的加工流程是：划线→凿→锯割→锉削

B.可行的加工流程是：划线→钻孔→锯割→锉削

C.因为存在圆弧，所以必须用到钢丝锯

D.加工该长槽需要用到羊角锤、木工锉刀

答案　D

解析　木材的加工流程是：划线→锯割→凿→锉削，圆弧加工可以使用锉削，选项D正确。

16.(2022年1月衢温高二期末)如图所示为长征5号模型及其展示盒，其底座选用木材制作，下列关于该展示盒分析中不合理的是(　　)

A.展示盒盒盖的材料从加工难易角度考虑，亚克力材质优于玻璃

B.制作底座选用的木材应避免虫眼等缺陷并将纹理美观的一面作为正面

C.为了方便更换模型，使用热熔胶对盒盖和底座进行组装

D.制作底座时用细砂纸打磨后涂刷油漆，完成表面处理

答案　C

解析　使用热熔胶进行组装不方便更换，选项C错误。

如图是自供电发光的鸟巢，这个木制鸟巢的屋顶嵌有一块太阳能板，白天收集能量。请完成17～18题。

17.该鸟巢面板上的圆孔直径为100 mm，加工该圆孔所使用的工具组合合理的是(　　)

A.①⑤④   B.①②④

C.②⑥④   D.①②③④

答案　D

解析　加工流程：划线→钻孔→锯割→锉削，选项D符合要求。

18.制作该发光鸟巢，各块木板之间的连接方式从强度和易加工性角度分析，最合理的是(　　)

A.木胶粘接加钉接   B.木胶粘接

C.榫接   D.铆接

答案　A

王华同学在学校木工实验室设计、加工了如图所示的一个木凳，请回答第19～20题。

19.加工该木凳不需要用到的工具是(　　)

①样冲　②手摇钻　③木工凿　④木工锯 ⑤三角锉　⑥羊角锤　⑦木工刨　⑧钢锯 ⑨木工锉

A.①⑤⑧   B.②⑤⑥⑧

C.⑤⑧⑨   D.①③⑤⑧

答案　A

解析　①⑤⑧是金工工具，选项A符合要求。

20.下列关于该木凳凳面加工流程中合理的是(　　)

A.划线→刨削→凿眼→锉削→锯割→打磨

B.刨削→划线→锯割→凿眼→锉削→打磨

C.划线→刨削→锯割→凿眼→锉削→打磨

D.刨削→划线→凿眼→锉削→锯割→打磨

答案　B

解析　先刨削，结合榫孔的加工流程，选项B正确。

21.用一根截面符合要求的长木料加工如图所示的凳子的连接部件，下列操作方法中正确的是(　　)

A.划线前应先用刨子刨削各个加工面

B.应使用划针进行划线，使用框锯进行锯割

C.榫头的加工应该使用凿子

D.加工完毕后要进行淬火

答案　A

解析　选项B：划针是金工工具，选项错误；选项C：榫头不需要凿，选项错误；选项D：淬火是金工操作，选项错误。

22.如图所示为一款手工制作的兔子造型的木质手机支架，不使用时支架可拆卸。请分析支架的结构和加工工艺，完成以下问题：

(1)该支架的连接方式为__________(在①榫接；②插接；③合页连接中选择一项，将序号填写在“__________”处)；

(2)支架镂空部分加工的流程为：__________→__________→__________→__________(①锉削；②锯割；③钻孔；④划线，在“__________”处填写加工环节的序号)；

(3)支架镂空部分加工用到的锯子是__________(在①手锯；②钢丝锯；③板锯中选择一项，将序号填写在“__________”处)；

答案　(1)①　(2)④→③→②→①　(3)②

23.如图a所示的榫接结构，由木条①和木条②组成。请完成下列各题。

图a

(1)图b为木条①的立体图及其三视图，补全三视图所缺的两条线。

图b

(2)木条②的立体图应该是______(在下列选项中选择合适的选项，将序号填入“________”处)。

(3)加工木条①需要的工具是________(在下列选项中选择合适的选项，将序号填入“________”处)。

答案　(1)

(2)D

(3)A B C

解析　(1)根据立体图，按投影规则进行补线，

(2)需要选择两边平行的构件，

(3)材料是木材，不需要金工工具台钻；合理的加工流程：划线→锯割→凿→锉削。
