    新教材高二上苏教版通用技术 技术与设计学案课时3 常见技术图样——尺寸标注

    展开

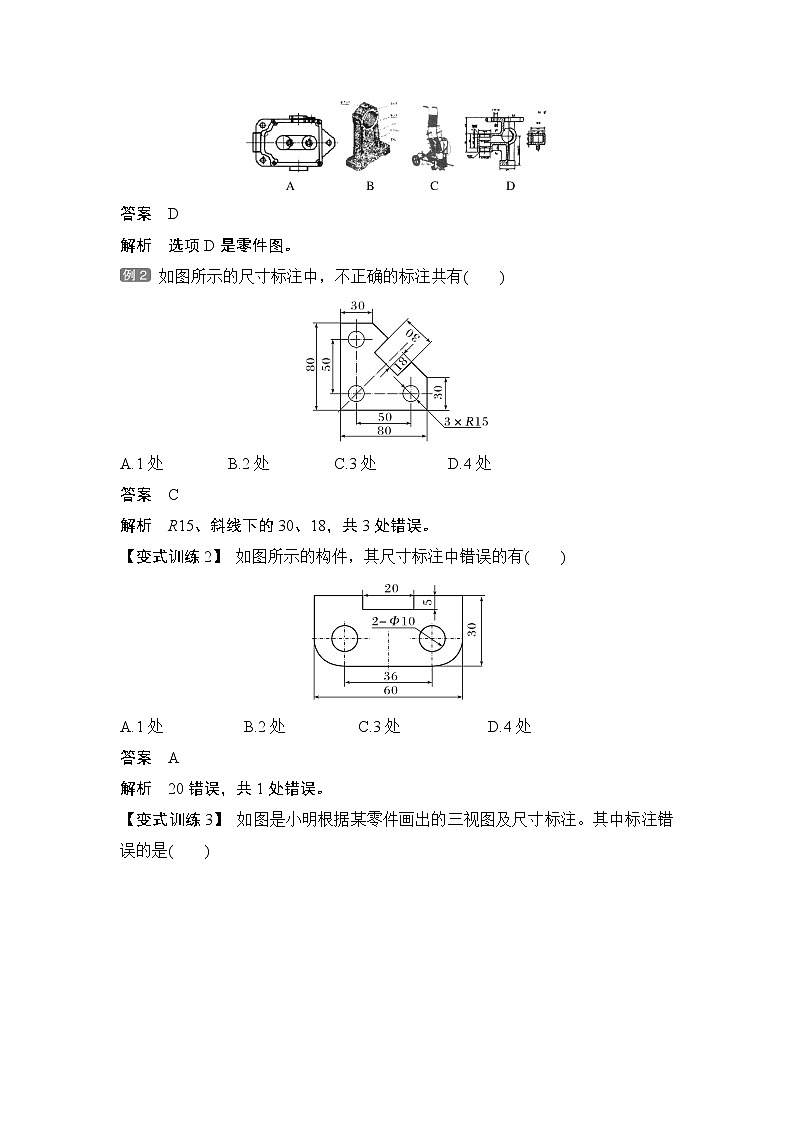

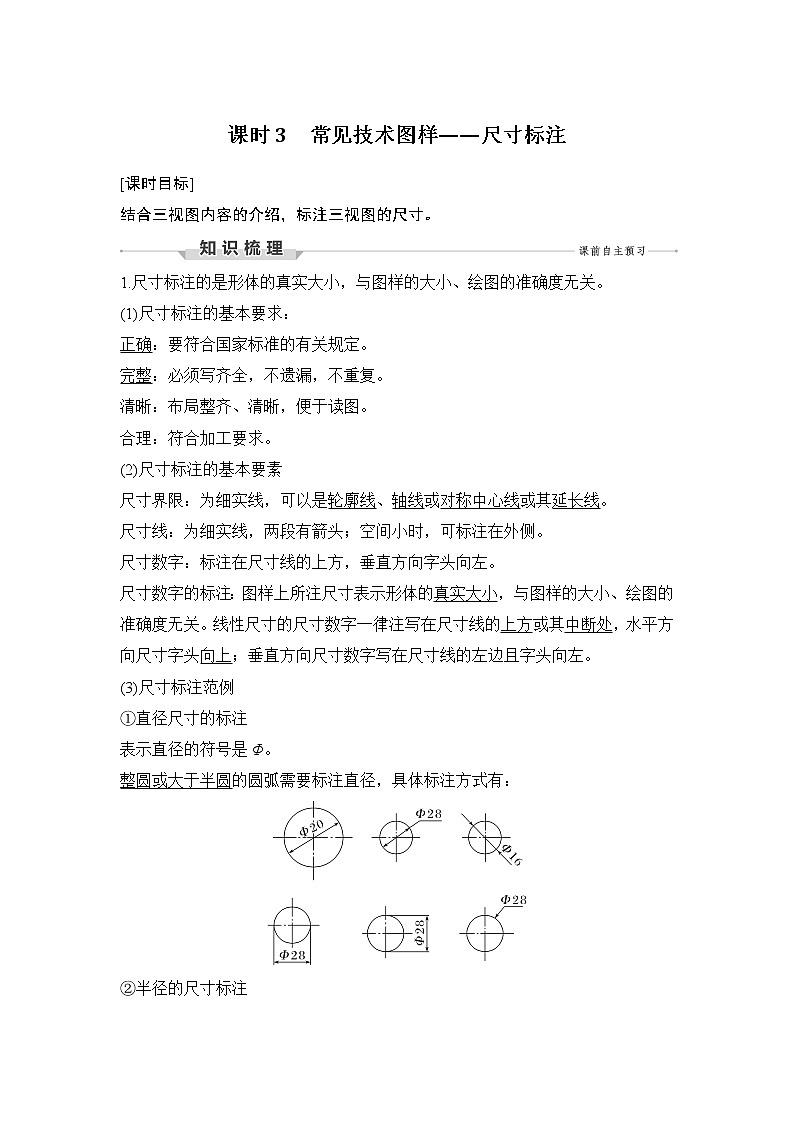

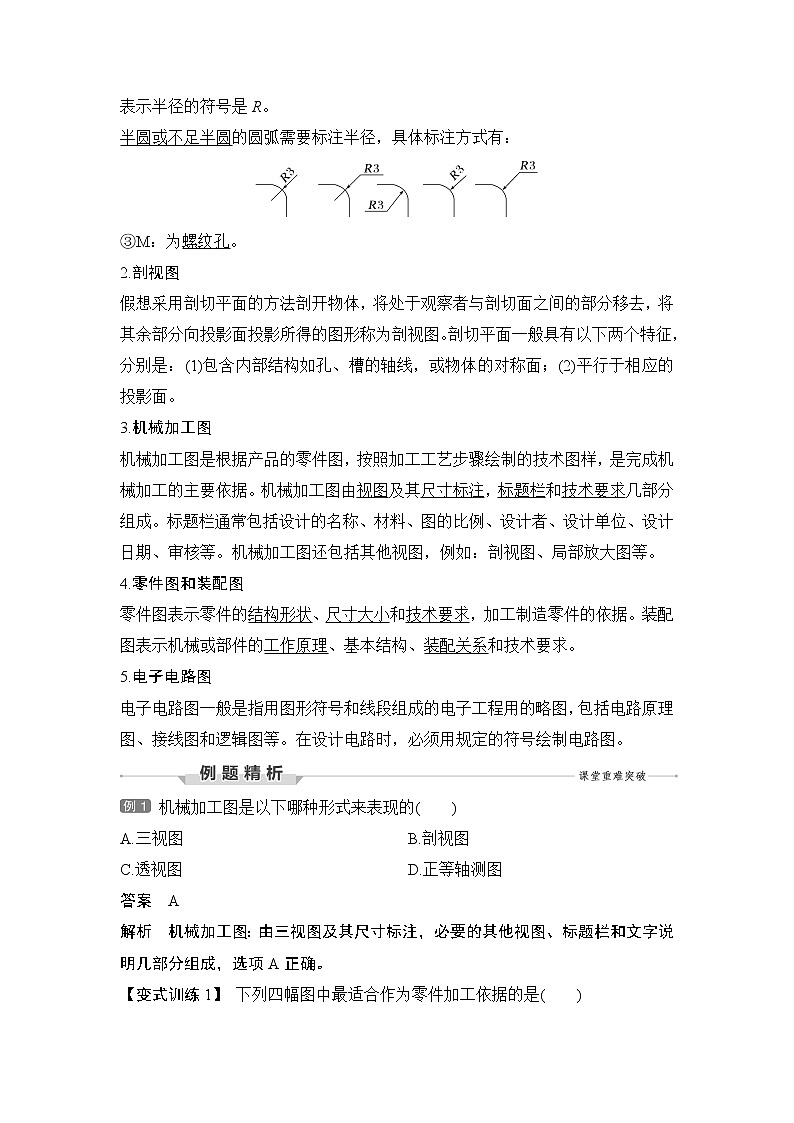

    课时3 常见技术图样——尺寸标注[课时目标]结合三视图内容的介绍,标注三视图的尺寸。1.尺寸标注的是形体的真实大小,与图样的大小、绘图的准确度无关。(1)尺寸标注的基本要求:正确:要符合国家标准的有关规定。完整:必须写齐全,不遗漏,不重复。清晰:布局整齐、清晰,便于读图。合理:符合加工要求。(2)尺寸标注的基本要素尺寸界限:为细实线,可以是轮廓线轴线对称中心线或其延长线尺寸线:为细实线,两段有箭头;空间小时,可标注在外侧。尺寸数字:标注在尺寸线的上方,垂直方向字头向左。尺寸数字的标注:图样上所注尺寸表示形体的真实大小,与图样的大小、绘图的准确度无关。线性尺寸的尺寸数字一律注写在尺寸线的上方或其中断处,水平方向尺寸字头向上;垂直方向尺寸数字写在尺寸线的左边且字头向左。(3)尺寸标注范例直径尺寸的标注表示直径的符号是Φ整圆或大于半圆的圆弧需要标注直径,具体标注方式有:半径的尺寸标注表示半径的符号是R半圆或不足半圆的圆弧需要标注半径,具体标注方式有:M:为螺纹孔2.剖视图假想采用剖切平面的方法剖开物体,将处于观察者与剖切面之间的部分移去,将其余部分向投影面投影所得的图形称为剖视图。剖切平面一般具有以下两个特征,分别是:(1)包含内部结构如孔、槽的轴线,或物体的对称面;(2)平行于相应的投影面。3.机械加工图机械加工图是根据产品的零件图,按照加工工艺步骤绘制的技术图样,是完成机械加工的主要依据。机械加工图由视图及其尺寸标注标题栏技术要求几部分组成。标题栏通常包括设计的名称、材料、图的比例、设计者、设计单位、设计日期、审核等。机械加工图还包括其他视图,例如:剖视图、局部放大图等。4.零件图和装配图零件图表示零件的结构形状尺寸大小技术要求,加工制造零件的依据。装配图表示机械或部件的工作原理、基本结构、装配关系和技术要求。5.电子电路图电子电路图一般是指用图形符号和线段组成的电子工程用的略图,包括电路原理图、接线图和逻辑图等。在设计电路时,必须用规定的符号绘制电路图。 机械加工图是以下哪种形式来表现的(  )A.三视图   B.剖视图C.透视图   D.正等轴测图答案 A解析 机械加工图:由三视图及其尺寸标注,必要的其他视图、标题栏和文字说明几部分组成,选项A正确【变式训练1 下列四幅图中最适合作为零件加工依据的是(  )答案 D解析 选项D是零件图。 如图所示的尺寸标注中,不正确的标注共有(  )A.1       B.2        C.3  D.4答案 C解析 R15、斜线下的3018,共3处错误。【变式训练2 如图所示的构件,其尺寸标注中错误的有(  )A.1         B.2         C.3         D.4答案 A解析 20错误,共1处错误。【变式训练3 如图是小明根据某零件画出的三视图及尺寸标注。其中标注错误的是(  )A.30        B.21        C.10   D.R4答案 B解析 21是经过钻孔和锯割加工后自然形成的尺寸,不需要标注。【变式训练4 如图所示是小明画的连接件图样,图样中存在的错误共有(  )A.1         B.2        C.3        D.4 答案 B解析 主视图的高60应标注在尺寸线的左侧;主视图正中间应为表示上下对称的水平细点划线,不是实线,选项B正确。涉及到相关知识点有:对于斜线上的尺寸标注需要标注在斜线的上方,且字头向上。尺寸线不能是轮廓线、轴线也不能是其延长线。圆弧内的直径线或半径线不能水平也不能垂直,要有一定的倾角。加工时直接形成的结构的尺寸不用标注。 (20216月选考真题)通用技术课上,小明设计了如图所示的零件,图中漏标的尺寸共有(  )A.3  B.4  C.5  D.6答案 A解析 根据总体尺寸、定位尺寸、定形尺寸分析,漏标的定位尺寸有Φ10 圆心的高度尺寸,缺口13°斜线的水平长度以及最上边水平线的长度。因此漏标的总共为3 个。选项A正确。【变式训练5 (20207月选考真题)用技术实践课上,小明设计了如图所示的摆杆,图中漏标的尺寸共有(  )A.2  B.3  C.4  D.5答案 A解析 漏标有整体零件的高度及圆心竖直方向的定位2处。【变式训练6 (20211月选考真题)通用技术课上,小明设计了如图所示的零件(厚度为5 mm)。图中漏标的尺寸共有(  )A.1  B.2  C.3  D.4答案 C解析 如图所示,共漏标3处,选项C正确。【变式训练7 在如图所示的视图中,缺少的尺寸标注有(  )A.1  B.2  C.3  D.4答案 A解析 缺少R23的圆心定位x,共少1处,其中R15的圆心不用标注,R15Φ2490度直线相切。涉及到相关知识点有:对于倒角类,必须标注定形尺寸,简单说需要标注倒角的边的总长、总宽及半径。对于圆孔类需要标注定位尺寸即圆心坐标和直径。对称线(点划线):可以通过对称计算出部分尺寸。在考虑漏标时不能忘记零件的厚度尺寸。回转面结构不需要标注总长或总高,只需标注回转面的圆心定位。与两圆相切(一个圆与一条直线或两条直线(需要看情况))的圆弧,不需要标注定位尺寸,只需要标注半径。 图中多标的尺寸共有(  )A.1  B.2  C.3  D.4答案 C解析 左侧40,右侧40,右下角60°多标。【变式训练8 图中多标的尺寸共有(  )A.1  B.2  C.3  D.4答案 B解析 高度方向60多标,主视图水平方向的30多标。【变式训练9 (202011月温州适应性考试) 通用技术实践课上,小明绘制了如图所示的零件加工图,图中多标的尺寸共(  )A.0  B.1  C.2  D.3答案 C解析 由标注R3可推出半圆槽直径为6,故左侧标注6 多余,加工中有主视图中标注1824 不需要标注就能加工好,故标注24多余。 关于图示的尺寸标注(其中EQS表示分布均匀)分析正确的是(  )A.漏标1  B.漏标2C.56标注正确  D.3×Φ8标注错误答案 B解析 漏标的尺寸有下面切口与对称轴的距离尺寸(或总高),以及3Φ8圆孔的定位尺寸,即定位圆的直径,故选B【变式训练10 小明准备用大小合适的铁块加工如图所示的零件,按12比例的绘制了该零件的三视图,关于尺寸标注说法正确的是(  )A.该零件的总高为72 mmB.现有标注中共有2处错误C.漏标4处尺寸D.现有标注中多标1处尺寸答案 B解析 选项A:总高为36 mm,与比例无关,选项错误;选项B20错误、36错误,选项B正确;选项C:漏标尺寸为5处,选项错误;选项D:没有多标,选项错误。涉及到相关知识点有:EQS均布,需要标注均布小孔的定位圆的直径。尺寸标注的是形体的真实大小,与图样的大小、绘图的准确度无关。1.如图所示是一份机械加工图,下列说法中不正确的是(  )左视图采用了剖视图 该机械加工图缺少必要的俯视图 该零件上所有的孔均为光孔 零件是由塑料制成的A.①③④   B.②③C.②④   D.②③④答案 D解析 剖面线说明两点:一是该图是剖视图,二是制作该零件的材料是金属材料;该图纸中不缺俯视图,只需要两个视图就能反映出该零件的形状;图纸中M代表螺纹孔的直径,Φ代表光孔的直径。故选D2.小明准备用3 mm厚的钢板加工如图所示的鱼形钥匙坠,观察图中已标注的尺寸,其中错误的共有(  )A.2         B.3         C.4         D.5答案  B解析  80错误,应标注在尺寸线上方;Φ5错误,尺寸线需要有一定的角度;开口处的5错误,尺寸线不能是轮廓线或轴线本身或其延长线,选项B正确。3.如图所示为某零件的主视图及其尺寸标注,在该视图中,漏标的尺寸有(  )A.2          B.3         C.4        D.5答案 C解析 缺少圆心Y位置、倒角的总长、总高、高度方向的分段共4处。4.(202112Z20第二次联考)通用技术实践课上,小明设计了如图所示的一个零件,图中漏标的尺寸有(  )A.3           B.4        C.5         D.6答案  C解析 左侧斜边处尺寸(可以标图中角度尺寸,也可以标水平距离)R25的圆心纵坐标,32°角顶点位置,总体长度,总体宽度,选项C正确。5.(20209月名校协作体开学考)如图所示是某零件的三视图及其尺寸标注,以下相关描述中不正确的是(  )A.三视图绘制正确,无漏线多线B.尺寸标注中,漏标了2C.图中Φ30标注正确D.俯视图中R20圆弧的圆心位置明确答案 B解析 缺少凹槽深度和宽度,凸起的厚度,共3处,选项B错误。1.下列技术图样中,符合机械加工图要求的是(  )答案 A解析 选项A有标题栏和文字说明部分,属于机械加工图。2.如图所示的尺寸标注中,错误的标注是(  )A.40   B.R10C.42±0.1   D.2*Φ3答案 B解析 R10应当标注直径Φ203.如图所示的尺寸标注中,不正确的标注共有(  )A.2  B.3C.4  D.5答案 C解析 水平的尺寸线,尺寸数字标注在尺寸线上方,字头朝上;竖直的尺寸线,尺寸数字标注在尺寸线左方,字头朝左;大于半个圆周,标注直径Ф;小于等于半个圆周,标注半径R。因此,3028R840错误。故选C4.小王同学加工该零件时,发现尺寸标注不全,漏标的尺寸有(  )A.1  B.2C.3  D.4答案 C解析 至少需要如题图所示123三个尺寸。故选C5.下列关于图中尺寸标注的分析中,正确的是(  )A.少标2  B.少标3C.Φ40标注错误   D.40标注错误答案 A解析 40需要分成3段,还需要标注2个小段,选项A正确。6.如图所示图中尺寸标注分析正确的是(  )A.漏标两处     B.尺寸8标注错误C.尺寸Φ14标注错误     D.尺寸12标注错误答案 D解析 尺寸12属于加工后自然形成的结构,尺寸不用标注,选项D正确。7.(20196月嘉兴高二期末卷)小通用直径40 mm,厚度2 mm外形已加工的圆钢板加工如图所示的零件,下列尺寸标注中,合理的是(  )答案 C解析 圆心距从基准线向两边量取,选项A和选项D错误;35是加工后自然形成的尺寸,不用标注,选项C正确。8.(20194月杭州二模)小王准备用2 mm厚钢板加工一零件(如图所示)关于该零件加工图的尺寸标注问题分析正确的是(  )A.Φ24应该标注为R12B.漏标3C.应标注R23圆弧的定位尺寸D.90度不需要标注答案 C解析 Φ24是回转面,不需要标注总长,R15Φ2490度线相切,不需要标注圆心位置;R23需要标注圆心定位的C位置,选项C正确。9.关于该零件的加工及图中尺寸标注说法正确的是(  )A.“52”标注正确B.“12”应该改为Ф12C.图中有1处标注重复的地方D.至少需准备77 cm×50 cm的长方形材料才能加工该零件答案 C解析 52应标注在尺寸线上方,选项A错误;12应该标注R12,选项B错误;没有标注单位,默认是毫米,选项D错误。10.下列关于图中所标尺寸的分析不正确的是(  )A.漏标3个尺寸   B.3的尺寸标注正确C.错标2个尺寸   D.50的尺寸标注正确答案 A解析 漏标尺寸有:梯形槽的深度、方槽的宽度、圆孔的X位置,共3处。11.图中尺寸分析正确的是(  )A.错标2  B.漏标1C.R10标注错误   D.4Φ12标注正确答案 D解析 选项A:错标有901103045,共4个,选项错误;选项BV形槽的宽度、R15Y位置,共少2处,选项错误;选项CR10标注正确,选项错误。12.小陈打算用厚为3 mm大小刚合适的钢板制作一个开瓶器,如图所示为该开瓶器的加工尺寸图,图中漏标的尺寸共有(  )A.1  B.2  C.3  D.4答案 C解析 R14X位置、Φ6X位置、及连接圆弧的R,共3处。13.(202012Z20联盟第二次联考)通用技术实践课堂上,小明设计了如图所示的一个零件,图中漏标和错标的尺寸分别有(  )A.4处和0  B.3处和0C.5处和1  D.4处和l答案 D解析 错标有1.5,应标注直径,1处错误;漏标有:圆孔的定位尺寸(圆心的XY),凸起的宽度,由于不是相切,连接处高度也需要标注,共漏标4处,选项D正确。14.(202011月稽阳联谊学校高三联考)图中漏标的尺寸共有(  )A.2         B.3           C.4        D.5答案 D解析 如图所示,共5处。15.(202012月嘉兴一模)如图所示为某工件的技术图样,图中漏标的尺寸有(  )A.1  B.2C.3  D.4答案 D解析 如图所示××标注处,共4处。16.(202012月金丽衢十二校高三第一次联考)小明设计了一款多用途挂钩架,其中某一构件用2 mm厚钢板制作,形状尺寸如下图所示,图中漏标的尺寸有(  )A.3  B.4C.5  D.6答案 B解析 如图所示,共4处。17.(202011月宁波一模)通用技术实践课上,小明设计了如图所示的构件。图中漏标的尺寸共有(  )A.4  B.5C.6  D.7答案 D解析 漏标尺寸如图所示,共7处。18.(20204月绍兴二模)图中多标的尺寸共有(  )A.3  B.4  C.5  D.6答案 C解析 多标尺寸有7452021R20,共5处。19.(20205月七彩阳光)下列说法正确的是(  )A.图中有1处错标   B.图中有2处错标C.图中有5处漏标   D.图中有6处漏标答案 D解析 错标有:Φ108Φ83处,选项A和选项B错误;缺少尺寸有:Φ10Y位置,R8XY位置,12的高度位置,口的宽度和高度,共6处。20.(20214月绍兴二模)图中多标的尺寸共有(  )A.1           B.2         C.3        D.4答案 C解析 总长可根据圆心和R10来确定,85 多标;334 是加工后自然形成的长度,属于多标,共3处多标,选项C确。21.(20214月金华十校)通用技术课上,小明设计了如图所示的零件(厚度为5 mm),图中漏标的尺寸共有(  )A.2  B.3  C.4  D.5答案 C解析 如图所示,共缺少4处,选项C正确。22.如图所示的尺寸标注,错标与漏标各有(  )A.2处,0  B.2处,1C.3处,0  D.3处,1答案 D解析 错标:R15应该标为Φ30,右边R10应该标为Φ20,左边R10尺寸线在轴对称线的延长线,共3处。漏标:圆心距,共1处。23.(20214月台州二模)通用技术课上,小明设计了如图所示的零件(厚度为5 mm),图中多标的尺寸共有(  )A.1  B.2  C.3  D.4答案 C解析 如图所示,共有3处多标,选项C正确。24.如图所示为某零件的机械加工图,下列关于该技术图样分析,正确的是(  )A.三视图尺寸标注共有4处错误B.尺寸2550重复标注C.R12标注错误D.该三视图尺寸标注漏标3答案 A解析 选项A251050应标注在尺寸线上方,R8箭头应指向圆弧,选项正确;选项B25是圆孔定位尺寸,选项错误;选项C:小于半圆标注R正确,选项错误;选项D:漏标有Φ12的圆心定位(XY),缺少2处,选项错误。25.(202111月湖丽衢三地卷)小明设计了如图所示的零件(厚度为3 mm)。下列尺寸标注的说法中正确的是(  )A.错标1处,漏标3B.错标1处,漏标4C.错标2处,漏标3D.错标2处,漏标4答案 B解析 如图所示, 漏标的尺寸共有4处:错标尺寸为R20, 该段圆弧大于半圆, 应标注Φ2026.(20211191高三期中)在通用技术实践课上,小明设计了如图所示的零件。图中漏标的尺寸共有(  )A.1  B.2  C.3  D.4答案  D解析  图中共计漏标4个尺寸:αR27.(202111月金华十校)通用技术课上,小明设计了如图所示的零件(厚度为3 mm)。图中漏标尺寸共有(  )A.3  B.4  C.5  D.6答案 B解析 漏标尺寸为如图画圈处所示:28.(20213月宁波十校)通用技术课上,小明设计了如图所示的零件,图中漏标的尺寸共有(  )A.2  B.3  C.4  D.5答案 D解析 如图所示,共缺少5处。29.(20213月温州二模)通用技术课上,小明设计了如图所示的零件(厚度为5 mm),其中R14圆弧左端与斜线相切,图中漏标的尺寸共有(  )A.2   B.3  C.4  D.5答案 C解析 如图所示,共漏标4处,选项C正确。30.(20214月嘉兴二模)如图所示为某工件的技术图样,图中漏标的尺寸共有(  )A.2  B.3  C.4  D.5答案 A解析 根据左视图中显示所有的圆弧都是相切的,少处中间圆心的高度定位,少是下边缘弧的尺寸。选项A正确。31.(202111月宁波一模)通用技术课上,小明设计了如图所示的零件,并绘制了正确的三视图,为确定形体尺寸大小,小明在三视图中共需要标注的尺寸数为(  )A.11           B.12           C.13           D.14答案  D解析 漏标的尺寸如图,漏标14处,选项D正确。32.(202111月绍兴一模)通用技术课上,小明设计了如图所示的零件, 用厚度为8 mm的钢板制作该零件。图中漏标的尺寸共有(  )A.2  B.3  C.4  D.5答案  B解析 所缺3 处尺寸如图,选项B正确。33.(202111月台州一模)通用技术课上,小明设计了如图所示的零件。图中漏标的尺寸共有(  )A.2          B.3           C.4        D.5答案 B解析 主视图中漏标了3处。34.(202111月温州一模)如图所示的零件尺寸标注中,漏标的尺寸有(  )A.4         B.5         C.6          D.7答案  A解析 R35的两处圆心定位;左下角切割长度的定位;最上方斜切的起点定位,缺少4处,选项A正确。35.(20212月十校联盟返校考)如下图所示的构件,其尺寸标注中漏标的有(  )A.3         B.4         C.5         D.6答案 D解析 完整标注如图所示,需要再补6 处尺寸,选项D正确。
