新教材高二上苏教版通用技术 技术与设计学案课时2 设计分析

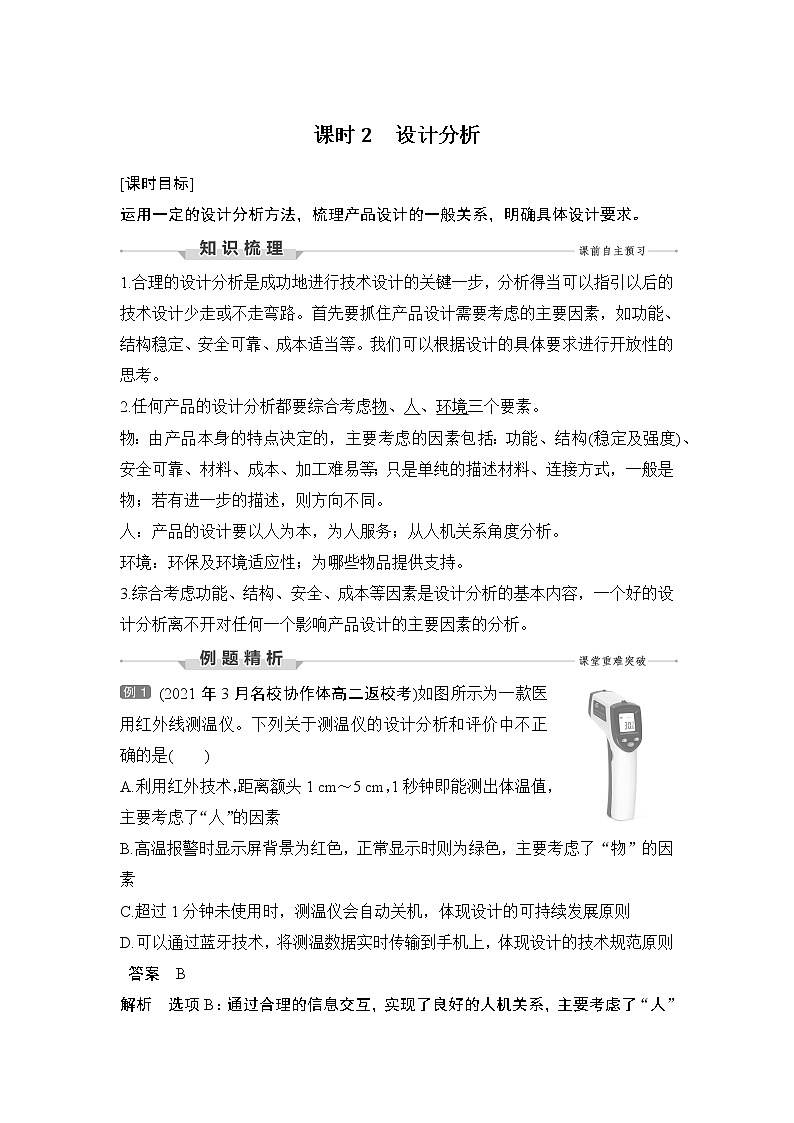

课时2　设计分析[课时目标]运用一定的设计分析方法，梳理产品设计的一般关系，明确具体设计要求。1.合理的设计分析是成功地进行技术设计的关键一步，分析得当可以指引以后的技术设计少走或不走弯路。首先要抓住产品设计需要考虑的主要因素，如功能、结构稳定、安全可靠、成本适当等。我们可以根据设计的具体要求进行开放性的思考。2.任何产品的设计分析都要综合考虑物、人、环境三个要素。物：由产品本身的特点决定的，主要考虑的因素包括：功能、结构(稳定及强度)、安全可靠、材料、成本、加工难易等；只是单纯的描述材料、连接方式，一般是物；若有进一步的描述，则方向不同。人：产品的设计要以人为本，为人服务；从人机关系角度分析。环境：环保及环境适应性；为哪些物品提供支持。3.综合考虑功能、结构、安全、成本等因素是设计分析的基本内容，一个好的设计分析离不开对任何一个影响产品设计的主要因素的分析。 (2021年3月名校协作体高二返校考)如图所示为一款医用红外线测温仪。下列关于测温仪的设计分析和评价中不正确的是(　　)A.利用红外技术，距离额头1 cm～5 cm，1秒钟即能测出体温值，主要考虑了“人”的因素B.高温报警时显示屏背景为红色，正常显示时则为绿色，主要考虑了“物”的因素C.超过1分钟未使用时，测温仪会自动关机，体现设计的可持续发展原则D.可以通过蓝牙技术，将测温数据实时传输到手机上，体现设计的技术规范原则 答案　B解析　选项B：通过合理的信息交互，实现了良好的人机关系，主要考虑了“人”的因素，选项错误。【变式训练1】 (2019年4月浙江选考)如图所示是一款具有杀菌功能的床铺除尘机器人。下列关于该机器人的设计分析和评价中不正确的是(　　)A.操作简单，使用方便，主要考虑了人的因素B.有杀菌除尘功能，符合设计的实用原则C.因在床铺上使用，设计时机器人的机身高度不受限制D.能识别床铺的边沿，不会掉落，考虑到了环境的因素答案　C解析　A，B比较明显，能够非常简单的判断出来；C选项设计时机器人的机身高度不受限制，从生活常识来说很明显是错的，我们用极限的思维去考虑，如果这个机器人的机身高度高到能顶住天花板，那这个机器人很明显就不能使用了，这样就能非常方便地理解了，机身高度会影响产品本身的结构稳定性，属于设计分析的“物”的因素，这是设计分析必须要考虑的。故C选项错误；D选项，该机器人是在床铺上使用的，所以床铺就是其工作场所，而床沿就是工作区域的边界，该机器人能识别床沿而不会掉落，很明显就是为其工作环境考虑的，故D选项正确。故本题答案为C。【变式训练2】 (2017年11月选考真题)如图所示是一款背包式手推婴儿车。下列关于该产品的设计分析和评价中不正确的是(　　)A.结构新颖，符合设计的创新原则B.可折叠成背包形式，主要考虑了人的因素C.用铰连接实现折叠，主要考虑了物的因素D.展开后的宽度和高度要适当，主要考虑了环境的因素答案　D解析　展开后的宽度和高度要适当，主要考虑了人的因素(大人的推车高度及小孩的宽度尺寸)，选项D不合理。【变式训练3】 如图所示是一款迷你手持无叶小风扇，质量轻，方便携带，三档调风，持续使用8小时，没有扇叶，可以随意触碰。下列关于对该风扇分析评价中不正确的是(　　)A.使用过程中，可以随意触碰，实现人机关系的安全目标B.360度空气流入及排出，模拟自然风，考虑了人的生理需求与心理需求C.风扇的充电状态会通过指示灯提示，考虑了“人”的因素D.底部装有防滑底垫，考虑了“物”的因素答案　D解析　本题考查了人机关系、设计分析。选项A：使用过程中不对使用者造成危险，实现了安全目标，选项正确；选项B：模拟自然风，考虑了人的需要，选项正确；选项C：指示灯具有具体含义，使人清楚，选项正确；选项D：考虑了放置地方的要求，从“环境”角度考虑，选项错误。人：不同的人对产品有不同的要求，需要从人的工作、学习、生活特点及生理、心理特点出发，分析人与产品的关系。物：不同的产品有不同的设计要求，要抓住对设计对象整体分析，也要兼顾对产品各个组成部分的分析。环境：任何产品都是在一定的环境中使用的，必然受到环境的制约，并对环境产生影响。设计分析题，一般会结合设计的一般原则、人机关系等相关知识点一起呈现。物、人、环境三者较难区分，一般采用排除法可以提高答题准确性。1.设计学生用的台灯时要考虑的因素很多，归结起来分别属于“物”、“人”、“环境” 三个方面。以下设计分析中从“物”的角度分析的是(　　)A.学生看书的时间较长，光线要柔和B.根据学生的特点，外形要新颖美观C.底座要尽可能大些，保证台灯的稳定性D.应适合在书桌、床头等场合使用答案　C解析　C是从台灯本身的角度考虑的，属于“物”的因素。故选C。 2.(2021年11月A9联盟高二期中)如图所示为某款剥瓜子钳。它适合破开各种瓜子，具有去壳不费力、取仁完整、干净卫生等优点。下列关于该产品说法不正确的是(　　)A.采用锌合金材质，体现了设计是技术发展的重要驱动力B.适合破开各种尺寸的瓜子，主要是从“环境”角度考虑的C.去壳不费力，使用方便，主要是从“人”角度考虑的D.去壳干净卫生，使人们告别瓜子牙，实现了人机关系的健康目标答案　A解析　技术是设计实现的平台，选项A错误。3.如图所示的摩拜单车经过专业设计，全铝车身、防爆特种轮胎、采用轴传动等高科技手段于一体，使其坚固耐用，橙色五幅轮毂及独特的单摆臂设计在街头有较高的辨识度，下列关于该产品的设计分析和评价中不正确的是(　　)A.橙色五幅轮毂及独特的单摆臂设计在街头有较高的辨识度，主要是从“物”的角度考虑B.采用可升降座椅和全铝车身，主要是从“人”的角度考虑C.采用轴传动，主要是从“物”的角度考虑D.轮胎采用特种橡胶制成，无需充气，主要是从“环境”的角度考虑的答案　A解析　选项A：辨别度高，有良好的信息交互，主要从“人”的角度考虑，选项A错误。4.如图所示是一款厨房多用剪刀，剪刀和砧板二合一。下列关于该产品的设计分析不正确的是(　　)A.具有刮鱼鳞、削果皮、开瓶盖、剪蔬菜、剪鸡骨等多种功能，主要考虑了“环境”的因素B.采用松铆连接，主要考虑了“物”的因素C.采用优质抗菌板，主要考虑了“人”的因素D.在设计该产品时，需要考虑食材的长度与粗细答案　D解析　选项D：只需要考虑食材的粗细，不用考虑长度，选项D错误。5.如图所示为拐角转角毛巾架，采用魔力吸盘，吸力大，强度高，不易滑落，不锈钢管挂架和吸盘采用铰连接，可随意更换位置，既可以固定在同一墙面，也可以固定在任意角度的两面墙的墙角。下列关于该产品的设计分析和评价中不正确的是(　　)A.该毛巾架在不同角度的墙面均可使用，体现了设计的实用原则B.该毛巾架钢管和吸盘间采用铰连接，主要是从“环境”的角度考虑C.该毛巾架的魔力吸盘吸力大，不易滑落，主要是从“人”的角度考虑D.能用吸盘吸附在浴室瓷砖上，主要是从“环境”的角度考虑答案　C解析　选项C：主要考虑了环境角度，选项C错误。6.如图所示是一款全自动胶囊咖啡机，机身小巧时尚。下列有关设计分析和评价中不正确的是(　　)A.积水盘的设计，主要考虑“环境”的因素B.一键操控，方便开机、关机主要考虑“人”的因素C.部件可拆卸清洗，主要考虑了“物”的因素D.低功率、高效能，符合设计的可持续发展原则答案　C解析　部件可拆卸清洗，方便人清洗，主要考虑了“人”的因素，选项C错误。
1.(2021年11月北斗高二期中)如图所示是一款蚝油挤压嘴，可快速精准定量挤压出所需用量。下列说法不正确的是(　　)A.食品级PP材质，健康卫生，主要考虑“人”的因素B.通用卡扣式设计，密封防潮，适用于各种类型调味瓶，主要考虑了“环境”的因素C.加长按压头，快速精准定量挤压，实现了人机关系舒适目标D.304不锈钢出料嘴，强度高不易变形，主要考虑了“物”的因素答案　C解析　选项C：快速精准定量挤压，实现了人机关系的高效目标，选项错误。2.如图所示是某城市广场的“钢琴楼梯”，楼梯台阶黑白相间，当人踩到上面时会发出音乐声。设计该楼梯时，下列考虑的因素中，不属于 “人”的因素是(　　)A.楼梯的高度B.楼梯台阶的颜色C.楼梯台阶的高度D.踩到台阶上时发出的音乐声答案　A解析　A是从“物”角度考虑的。故选A。3.(2021年11月台州六校高二期中)如图所示是一款自行车鞍锁合体装置，该款车鞍有一个独特的适配器，能够兼容不同型号的自行车，下列关于该装置的设计分析中不正确的是(　　)A.适配器能够兼容不同型号的自行车，主要考虑了物的因素B.车鞍采用海绵类材料填充，较柔软，主要考虑了人的因素C.车鞍变锁装置可一键操作，主要考虑了人的因素D.锁链采用合金钢材料，强度大，主要考虑了物的因素答案　A解析　选项A：能够兼容不同型号的自行车，主要考虑了环境的因素，选项错误。4.(2021年11月台州十校高二期中)如图所示是一款学生使用的台灯，设计时要考虑的因素很多，以下关于台灯的设计分析中不正确是(　　)可夹持底座A.从“人”的角度，学生处于生长发育期，光线要柔和B.除了基本功能之外，还应适当增加日历、笔筒等附加功能，是从“环境”的角度考虑的C.设计时应尽可能采用标准件，可以简化制作过程，又能实现通用通换D.可夹持底座设计是从环境适应性的角度考虑答案　B解析　本身的功能从“物”的角度考虑，选项B错误。5.(2021年11月杭州周边)如图所示是一款多功能钓椅，不用时可以折叠，方便携带。以下说法中错误的是(　　)A.钓椅可折叠，体积小，重量轻，主要考虑了人的因素B.钓椅的椅腿高度可以调节，全地形通用，主要考虑了物的因素C.钓椅采用高强度的钢材，保证其可靠性，主要考虑了物的因素D.钓椅的座椅采用了吸汗透气的牛津布坐垫，主要考虑人的因素答案　B解析　选项B：全地形通用，主要考虑环境因素。6.(2021年11月金兰高二期中)如图所示是某品牌指纹锁，下列说法中正确的是(　　)A.一体化把手设计，关门自动上锁，体现了技术的实用性B.指纹锁售价3980元，没有体现设计的经济原则C.指纹锁安装与开门方向相关，主要考虑了物的因素D.运用“半导体指纹快速识别技术”，开门不用钥匙，主要考虑了人的因素答案　D解析　选项A：技术没有实用性，是设计的实用原则，选项错误；选项B：体现设计的经济原则，也许经济原则较差；选项C：考虑了环境因素，选项错误。7.这是一款肢体受限者使用的抗菌眼镜鼠标，通过蓝牙可方便地与计算机或手机连接即可实现鼠标的功能。使用时，头部上下左右晃动，游标就会相应地改变位置，为了防止摇头晃脑太头晕，鼠标灵敏度还可以调整，当游标移动到要点击的位置时，只需要咬一下或含一下嘴边的鼠标，就可以进入网页。从设计分析的要素角度考虑，以下说法中不正确的是(　　)A.该眼镜架尺寸设计松紧合适，是从“人”的角度考虑的B.嘴边的鼠标采用防水材料，防止被人的口水沾湿，是从“人”的角度考虑的C.鼠标灵敏度可以调整，防止头晕，是从“人”的角度考虑的D.连接处使用的材料韧性较强，防止摆动脱节，是从“物”的角度考虑的答案　B解析　嘴边的鼠标采用防水材料，防止被人的口水沾湿，是从“物”的角度考虑的。故选B。8.如图所示是微软Arc无线鼠标，折叠式尾翼同时具备开关功能，折叠之后随即关掉鼠标，下列对该产品的评价不恰当的是(　　)A.可折叠设计更加方便携带，非常实用B.造型设计颠覆了传统鼠标的概念，具有一定的创新性C.它有黑色和白色的两种颜色选择，方便了特殊人群D.磨砂处理或钢琴烤漆处理，更显时尚、前卫答案　C解析　选项C：黑白两种颜色选择，考虑了人的心理需求，与特殊人群无关，选项错误。9.如图所示为酒店专用的椅型推车，一次可拉10把椅子，采用铁合金框架结构，车轮表面设计成防滑的齿轮状，扶手加高设计方便人们推拉。以下关于该产品的设计分析中正确的是(　　)A.一次性可拉10把椅子，主要是从“物”的角度考虑B.推车扶手加高设计，主要是从“物”的角度考虑C.推车椅面的尺寸大小合适，主要是从“人”的角度考虑D.车轮表面设计成防滑的齿轮状，主要是从“环境”的角度考虑答案　D解析　选项A：一次性可拉10把椅子，椅子与推车的关系，主要是从“环境”的角度考虑，选项错误；选项B：推车扶手加高设计，主要是从“人”的角度考虑，选项错误；选项C：推车椅面的尺寸大小要与椅子大小相配合，主要是从“环境”的角度考虑，选项错误。10.(2021年11月绿谷高二期中)如图所示是一款户外钓鱼椅，以下设计中主要从“物”的角度考虑的是(　　)A.加长曲面靠背，更好贴合背部和颈部B.可折叠结构，便于携带C.空心铝合金钢管材料，结实耐用D.自适应地爪，适应各种地形答案　C解析　选项A：加长曲面靠背，更好贴合背部和颈部，主要考虑了“人”的因素，不符合题意；选项B：可折叠结构，便于携带，主要考虑了“人”的因素，不符合题意；选项D：自适应地爪，适应各种地形，主要考虑了“环境”的因素，不符合题意；选项C：空心铝合金钢管材料，结实耐用，从产品本身的结构出发，主要考虑了“物”的因素，故答案选C。11.如图所示的门锁，下列设计分析和评价不正确的是(　　)A.手柄转动角度 45°左右门就可以打开，主要是从“环境”角度考虑B.光滑的边角处理，主要是从“人” 角度考虑C.锁芯使用材料为纯铜，主要从“物”角度考虑D.表面多层电镀处理，不褪色，主要是从“环境” 角度考虑答案　A解析　手柄转动角度 45°左右门就可以打开，考虑了人的动态尺寸，主要从“人”的角度考虑。12.如图所示为某多功能家用折叠梯，主体采用高强度铝合金材料，表面涂有3层防腐蚀涂层，可以有效延长梯子的使用寿命。每个梯脚上均套有脚套，具有防滑功能。梯柱间使用卡口实现多角度的调节和固定，使梯子结构多变，适应多种需求。下列关于该多功能家用折叠梯的说法中不合理的是(　　)A.使用卡口实现多角度的调节和固定，主要考虑了“物”的因素B.梯子表面涂有3层防腐蚀涂层，主要考虑了“环境”的因素C.梯脚用了8个防滑脚套，主要是从“物”的角度考虑的D.折叠后可作为置物架使用，体现了设计的实用原则答案　C解析　梯脚用了8个防滑脚套，考虑了使用环境，属于环境角度，选项C错误。13.如图是一款竹制的厨房组合刀架，可以将厨房常用的刀具集中放置在一起，便于分类存放和保洁，竹材料又不易霉烂。下列对组合刀架的设计分析和评价中，不恰当的是(　　)A.倾斜一定的角度，便于存取，主要考虑了“人”的因素B.选择使用竹材料主要考虑了“物”的因素C.采用通风设计，易清洗，体现人机关系的健康目标D.常用的刀具集中放置在一起，体现人机关系的高效目标答案　C解析　选项C：易清洗体现了人机关系的高效目标，选项C错误。14.如图所示为新型托架。设计该产品时，以下因素中从“物”的角度考虑的是(　　)A.既可以当托盘，又可以当隔热的锅垫B.采用伸缩式结构，以适应不同尺寸的锅C.可以折叠，占据很小空间D.多种颜色可供选择答案　A解析　B、C是从环境角度考虑的，D是从人机关系角度考虑的，A是从物角度考虑的。故选A。15.(2021年2月丽水五校高二返校考)如图所示，这是某款用合金材料制作的坚果钳。它适合破开各种脆皮坚果，具有省时省力、强度高、无毒无害等优点。下列说法中不正确的是(　　)A.该产品强度高，主要是从“环境”角度设计分析的B.该产品是用合金材料做的，主要是从“环境”角度设计分析的C.该产品破开坚果省时省力，主要是从“人”的角度设计分析的D.该产品无毒无害，主要是从“人”的角度设计分析的答案　B解析　选项B：用合金材料做的，主要是从“物”角度设计分析的，选项错误。16.(2020年11月杭州地区(含周边)重点中学联考)美国First Wave提出了一个全新的杯子清洗方案：Glass Rinser。Glass Rinser洗杯子原理很简单，就是通过压力将水喷射出来，达到360°清洗杯子内部污渍的效果。下列说法中正确的是(　　)A.适合清洗各种造型的玻璃杯、塑料杯、酒杯，主要从“物”的因素考虑B.清洗时水流会直接流向水槽，方便快捷，体现了技术的高效性C.使用非常简单，把杯子放在底座上面轻轻一按，Glass Rinser就会自动开启高压水柱冲洗内壁，主要从“人”的因素考虑D.360°无死角清洗，杯子洗的超干净，实现了人机关系安全目标答案　C解析　选项A：适合清洗各种造型的玻璃杯、塑料杯、酒杯，物品与物品之间的关系，主要考虑了环境角度，选项错误；选项B：技术没有高效性这样的说法，选项错误；选项D：安全目标是指人不受生理上的伤害，选项描述体现了健康目标，选项错误。17.(2020年12月山水联盟高三联考)下列关于该产品的分析，说法不正确的是(　　)A.可以用手机APP进行刷牙模式的设置，体现人机关系的“高效”目标B.采用无锈无金属，体现人机关系的“健康”目标C.全机防水，无惧进水，考虑了“物”的因素D.刷牙模式可以个性化定制，体现设计的实用原则答案　C解析　全机防水，考虑了使用环境，考虑了“环境”的因素，选项错误。18.如图所示是一款折叠随行电热水壶，其壶身可以折叠。以下对该产品的设计分析和评价中不正确的是(　　)A.流线形壶嘴，出水更顺畅，符合设计的实用原则B.壶身采用环保材料，能回收再利用，符合设计的可持续发展原则C.向下一压就可快速折叠，主要考虑了物的因素D.折叠后方便放入旅行箱，占用空间小，主要考虑了环境的因素答案　C解析　向下一压就可快速折叠，体现了人机关系的高效目标，从人的角度考虑，选项错误。19.如图所示是一款可折叠自行车头盔。它是用高强度塑料交织缠绕而成，强度大，质量轻，达到了美国和欧洲的一般安全标准；可折叠成扁平状，便于携带，并有多种颜色供用户选择，深受用户喜爱。据此以下说法不正确的是(　　)A.该头盔达到了美国和欧洲的一般安全标准，体现设计的技术规范原则B.该头盔采用高强度塑料设计而成，实现人机关系的安全目标C.该头盔强度大，体现了技术具有保护人的作用D.该头盔质量轻，便于携带，主要是从“物”的角度考虑答案　D解析　便于人携带，主要从“人”的角度考虑。20.如图所示为轮式测距仪，通过计算滚轮的圈数来测量两点的距离，以下说法中不正确的是(　　)A.加厚轮胎，适合各种路面测量，主要考虑了环境的因素B.铝合金杆结实、强度高，主要考虑了物的因素C.手柄杆可以自由上下收缩，方便存放携带，主要考虑了人和环境的因素D.为了提高测量精度，应采用小直径的轮子答案　D解析　测量精度与轮子大小无关，选项D错误。21.(2021年5月Z20联盟第三次联考)如图所示的马桶垫脚踏器，下列关于该脚踏器的设计分析和评价不合理的是(　　)A.用脚一踩就可使马桶垫升起，操作方便，主要考虑人的因素B.高度符合卫浴市场上普通马桶的高度，主要考虑环境的因素C.脚踏器功能单一，售价偏高，符合设计的经济原则D.无论是提起还是放下都无需弯腰，体现设计的实用原则答案　C解析　选项C：经济原则主要根据功能成本比＝功能/成本，功能单一且售价高，必然导致功能成本比增大，不符合经济原则，选项错误。22.如图所示为一款无线蓝牙耳机，下列对耳机的设计分析和评价中，说法不正确的是(　　)A.该产品通过“RoHS”和“CE”两种认证，遵循了设计的技术规范原则B.耳机价格低廉，体现了设计的经济原则C.兼容市面上99%的设备，主要考虑了“环境”的因素D.体积小巧，携带方便，主要考虑了“人”的因素答案　B解析　价格与经济原则没有直接关系，经济原则是指以最低的成本取得最佳的效益，这里没有相关描述，选项B错误。23.如图所示是一款便携式折叠桶式洗衣机。不用的时候可以折叠起来，只有5.5 cm高，还可以挂到墙上，用的时候一拉，就变成一台独立的洗衣机了，可以使用充电宝供电，可以让你在任何场所方便洗衣。从设计分析角度考虑，下列关于对该洗衣机的分析评价中不正确的是(　　)A.折叠后厚度仅5.5 cm，存储方便，考虑了 “环境”的因素B.采用仿手形揉搓波轮，考虑了“物”的因素C.采用USB5V供电，内部不含电池，确保安全，考虑了“人”的因素D.可以使用充电宝供电工作，考虑了“物”的因素答案　D解析　可以使用充电宝供电工作，考虑了物品与物品之间的关系，考虑了“环境”的因素。24.如图所示是一款具有除螨功能的智能无绳吸尘器，下列关于该吸尘器的设计分析和评价中不正确的是(　　)A.因应用于多种场合，设计时吸尘器的电池容量不受限制B.液晶屏实时显示机器工作状态，主要考虑了人的因素C.有多种吸头可供选择，实现不同的除尘功能，符合设计的实用原则D.可根据地面类型自动调节功率，考虑了环境的因素答案　A解析　吸尘器的电池容量不受限制，这个不符合实际情况，选项A错误。25.(2021年5月诸暨适应性考)如图是一款大疆灵眸手持云台。下列评价中正确的是(　　)A.折叠后手机大小，方便随身携带，主要考虑了人的因素B.手柄曲线贴合手掌，长时间拍摄也不易疲劳，实现了人机关系的安全目标C.完全充电后，可续航15小时，体现了设计的技术规范原则D.具有动态变焦、延时摄影、智能跟随等功能，体现技术的综合性答案　A解析　选项A：方便携带，是从使用者角度考虑，选项正确；选项B：长时间拍摄不易疲劳，属于舒适目标，不属于安全目标，选项错误；选项C：续航时间不属于行业标准和规范，选项错误；选项D：综合性讲的是知识层面的多样性，而非功能，选项错误。
