最新中考物理电学实验：探究电流电压电阻的关系（压轴型）（无答案）练习

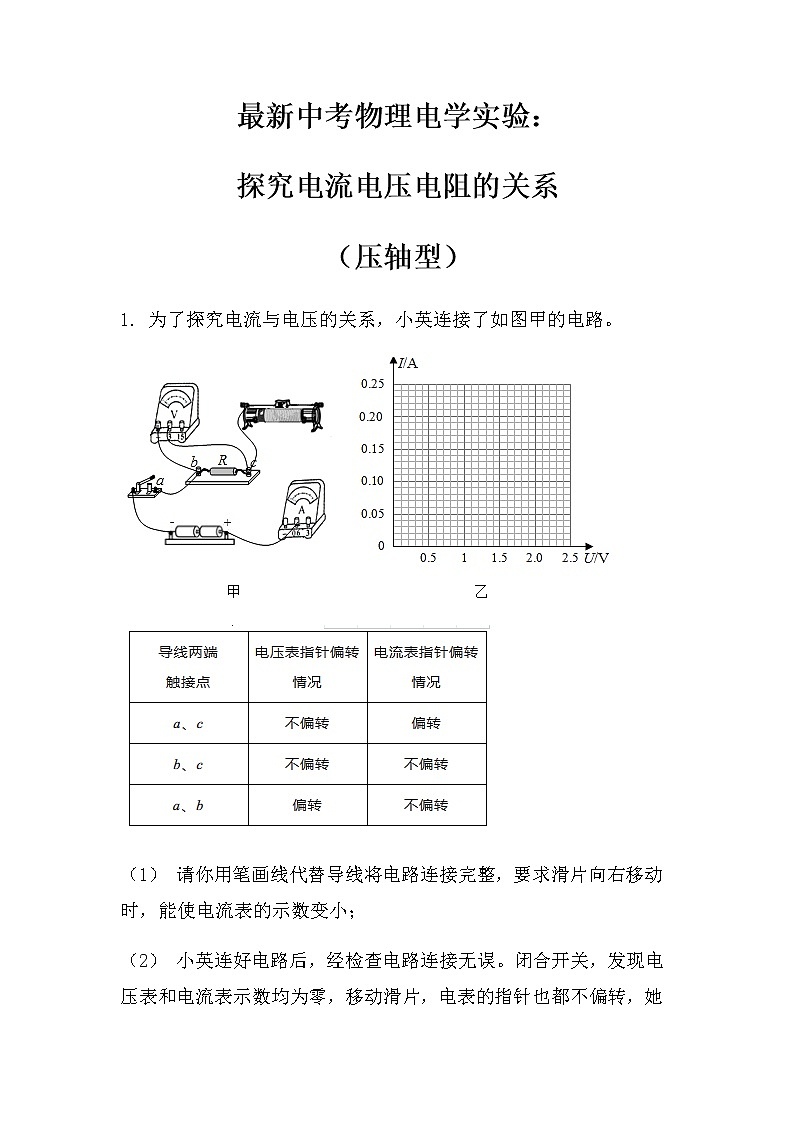

最新中考物理电学实验：

探究电流电压电阻的关系

（压轴型）

1. 为了探究电流与电压的关系，小英连接了如图甲的电路。

（1） 请你用笔画线代替导线将电路连接完整，要求滑片向右移动时，能使电流表的示数变小；

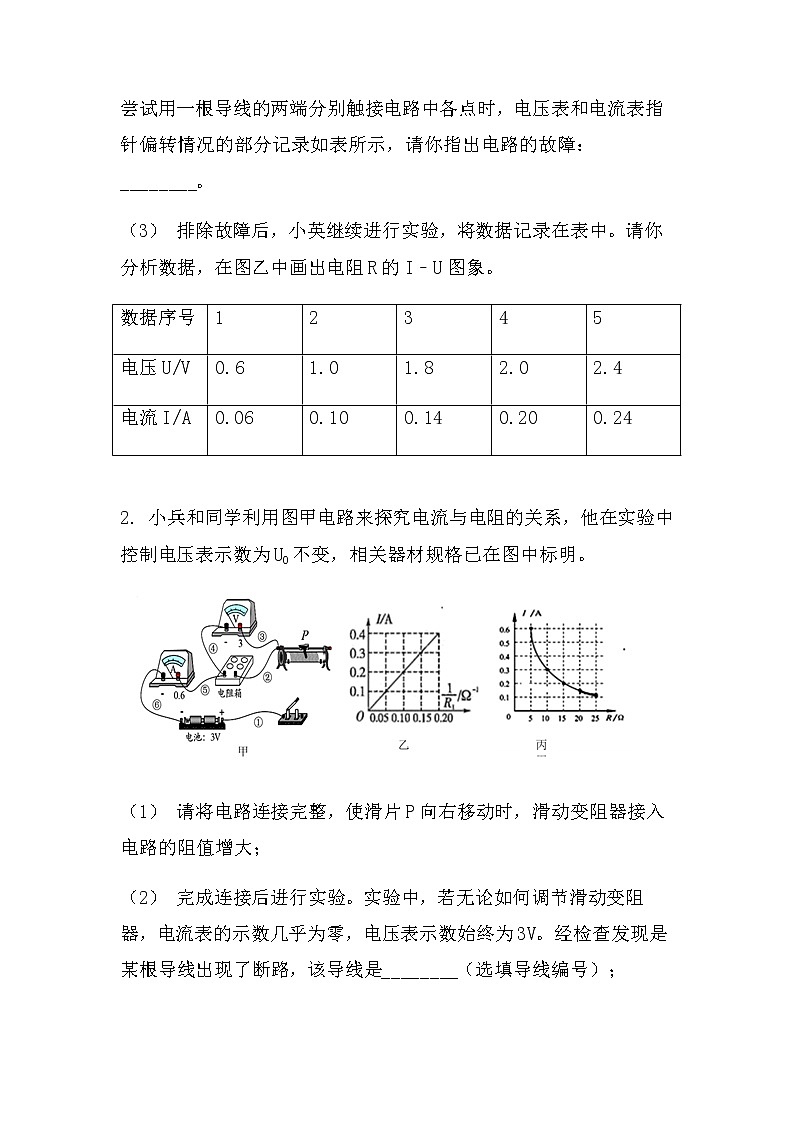

（2） 小英连好电路后，经检查电路连接无误。闭合开关，发现电压表和电流表示数均为零，移动滑片，电表的指针也都不偏转，她尝试用一根导线的两端分别触接电路中各点时，电压表和电流表指针偏转情况的部分记录如表所示，请你指出电路的故障：________。

（3） 排除故障后，小英继续进行实验，将数据记录在表中。请你分析数据，在图乙中画出电阻R的I﹣U图象。

2. 小兵和同学利用图甲电路来探究电流与电阻的关系，他在实验中控制电压表示数为U0不变，相关器材规格已在图中标明。

（1） 请将电路连接完整，使滑片P向右移动时，滑动变阻器接入电路的阻值增大；

（2） 完成连接后进行实验。实验中，若无论如何调节滑动变阻器，电流表的示数几乎为零，电压表示数始终为3V。经检查发现是某根导线出现了断路，该导线是________（选填导线编号）；

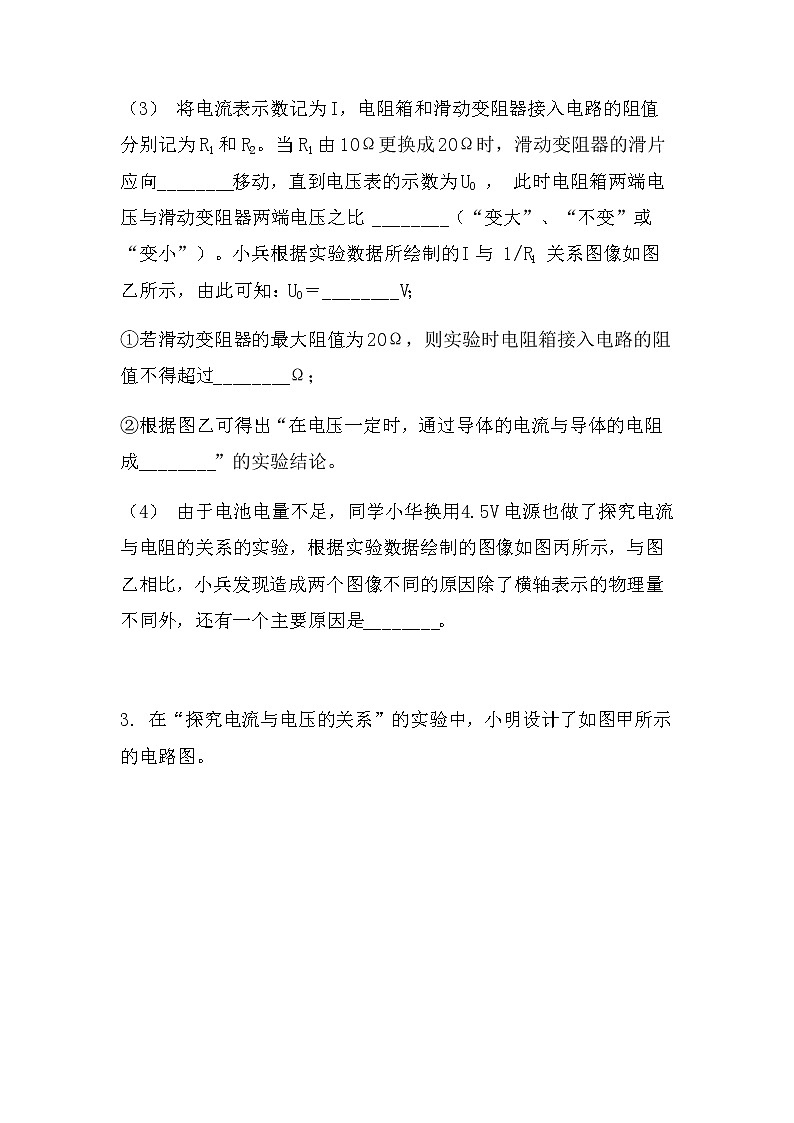

（3） 将电流表示数记为I，电阻箱和滑动变阻器接入电路的阻值分别记为R1和R2。当R1由10Ω更换成20Ω时，滑动变阻器的滑片应向________移动，直到电压表的示数为U0 ， 此时电阻箱两端电压与滑动变阻器两端电压之比 ________（“变大”、“不变”或“变小”）。小兵根据实验数据所绘制的I与 1/R1 关系图像如图乙所示，由此可知：U0＝________V；

①若滑动变阻器的最大阻值为20Ω，则实验时电阻箱接入电路的阻值不得超过________Ω；

②根据图乙可得出“在电压一定时，通过导体的电流与导体的电阻成________”的实验结论。

（4） 由于电池电量不足，同学小华换用4.5V电源也做了探究电流与电阻的关系的实验，根据实验数据绘制的图像如图丙所示，与图乙相比，小兵发现造成两个图像不同的原因除了横轴表示的物理量不同外，还有一个主要原因是________。

3. 在“探究电流与电压的关系”的实验中，小明设计了如图甲所示的电路图。

（1） 小明探究通过定值电阻的电流与其两端电压的关系。

①在连接实验电路时，开关应________；

②实验过程中，小明调节滑动变阻器使电压表的示数为1V，记录此时电流表的示数；接着他向________(选填“A”或“B”)端移动滑动变阻器的滑片，使电压表的示数增大为2V，记录此时电流表的示数；继续移动滑动变阻器的滑片，使电压表的示数为3V，记录此时电流表的示数。小明分析所测数据，得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比：

③此实验中多次测量的目的与下面的________（选填“A”或“B”）实验中多次测量的目的相同。（   ）

A．探究串联电路的电压规律

B．测量定值电阻的阻值

（2） 如图1乙所示，小明将定值电阻换成额定电压为2.5V的小灯泡，探究通过小灯泡的电流与其两端电压的关系。

①小明闭合开关，移动滑动变阻器的滑片，发现小灯泡发光，但是电压表的示数始终为OV。经检查后发现是电路中一根导线断路，则发生断路的导线是a、b、c、d中的________（填字母）：

②更换导线后，小明完成了三次实验测量，并把数据填写在表格中。其中第一次测量时，电流表的示数如图1丙所示，此时的电流为________A；

③又进行了几次实验后，小明根据实验测得的数据，绘制出小灯泡的I-U图象应与图2中图象________(选填“a”或“b”)相似。

4. 小明利用如图甲所示的实验电路探究“电流与电阻的关系”，可供选择的器材有：电源（两节新干电池），电流表、电压表、开关，阻值分别为5Ω、10Ω、25Ω的定值电阻各一个，滑动变阻器，导线若干。已知电源电压为6V。

（1） 请你用笔画线代替导线，根据图甲，将图乙中的实物图连接完整。

（2） 小明连接好最后一根导线的瞬间，电流表和电压表立即发生偏转，且电流表的示数较大，你认为小明在连接电路的过程中犯了哪两点错误：

1.________； 2.________。

（3） 规范操作后进行实验。实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表示数，得到图1丙图电流I随电阻R变化的图像。完成第一组实验后，乙图中，断开开关，保持滑片位置不变，拆下5Ω的电阻，改接入10Ω的电阻，闭合开关，请问此时滑动变阻器应该向________（选填“A”或 “B”），直至电压表示数为________V。

（4） 根据实验结果绘制出I-R图像如图丙所示，小明可以由此得到实验结论：________。

（5） 请问小明在该实验中选取的哪种规格的滑动变阻器___________；

A . 20Ω，1A

B . 50Ω，0.6A

C . 100Ω，0.3A

（6） 小新认为利用该电路还可以去测量阻值未知的定值电阻Rx ， 将图甲中的定值电阻R换为未知电阻Rx，如图甲，将滑动变阻器换为最大阻值为10Ω，其余电路元件不变。

①本实验的原理是________。

②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是________（填字母）。

A．滑动变阻器断路

B．Rx断路

C．Rx短路

③故障排除后，正确操作实验器材，移动滑片，电压表、电流表示数分别如图2乙、丙所示，则经过Rx电流为________A，待测电阻Rx＝________Ω。

④小陈认为小新只测量一次数据便结束实验的做法不对，应进行多次实验，这样做的目的是________。

5. 欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。实验器材：电源（电压恒为4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω  2A”、乙“20Ω    1A”），导线若干。

（1） 用笔画线代替导线完成图甲电路的连接；

（2） 实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是定值电阻________；（选填“断路”或“短路”）

（3） 排除故障后，多次改变R的阻值，根据实验数据画出如图丙所示的I﹣R图象，得到的结论是________；

（4） 在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向________端移动（选填“A”或“B”），使电压表示数为________V；

（5） 当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是________（选填“甲”或“乙”），如果串联一个定值电阻就能完成实验，那么这个定值电阻的范围是________；

（6） 除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________；

（7） 接下来欣欣想用该实验电路和原实验器材测量一只标有“XkΩ”的Rx电阻（X为模糊不清的一个数字）。实验后发现，该方案无法测出电阻Rx的值，其主要原因是________。

6. 如图甲所示是小明“探究电流与电压、电阻的关系”的实验电路图。选用的实验器材是：电源（3V）、电流表（0～0.6A）、电压表（0～3V），定值电阻R1＝5Ω、R2＝10Ω、R3＝20Ω，滑动变阻器（40Ω 2A）、开关、导线若干。

（1）     探究电流与电压关系：

①探究电流与电压的关系时，要保持________不变，采用的科学方法是________；

②小明在实验中进行多组数据测量的目的是什么？________

③小明选用5Ω和10Ω的两只电阻分别进行实验后，由实验数据画出的图象如图乙所示，其中M图象对应的是哪只电阻？由M图象得到的实验结论是什么？________

（2） 探究电流与电阻的关系：

①小明在实验中，首先确定一个保持不变的电压值U，当AB间的电阻R由5Ω换成10Ω时，闭合开关，应将滑动变阻器的滑片向________（选填“a”或“b”）移动，才能使电压表示数变为U；

②当AB间换接20Ω的电阻时，小明无论怎样移动滑动变阻器的滑片，电压表的示数都无法达到U。请你告诉他，为完成实验，U的取值范围是________。

7. 小阳利用如图甲所示的电路探究“电流与电阻的关系”，已知电源电压为4.5V且保持不变，实验用到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的规格为“0～50Ω”。

（1） 连接电路的过程中，开关应该________；闭合开关前应将滑动变阻器滑片调至最________（选填“左”或“右）端；

（2） 小阳连接好电路后，闭合开关，发现电流表有示数，电压表无示数，则电路故障为________；

（3） 排除故障后，为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持________V不变；

（4） 实验中将定值电阻由5Ω更换为10Ω。若在更换过程中不移动滑动变阻器滑片的位置，则更换完成后闭合开关，为使电压表示数恢复到原来的值，应将滑动变阻器滑片向________（选填“左”或“右”）适当滑动；

（5） 小阳同学每次随机取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图象如图乙所示，且实验中各电路元件完好，读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图乙中的数据分析，阻值为________Ω的定值电阻连入电路时未移动滑片，这次实验之前的那一次正确操作的实验，小阳选取的是阻值为________Ω的定值电阻进行的实验。
