注意1：红黑表笔要插入正确（黑表笔插孔连接表欧姆档内部电源正极）
一、认识万用表表盘刻度
注意2：使用时如果指针不指在左端0刻度则需要机械调零！
注意3：欧姆表内含电源
注意4：电压表内不含电源
注意5：电流表内不含电源
操作：使用前：如果指针不指在左端0刻度，机械调零！使用后：档位旋钮调到“OFF”或交流电压最高档。
二、测量小灯泡的电压、电流

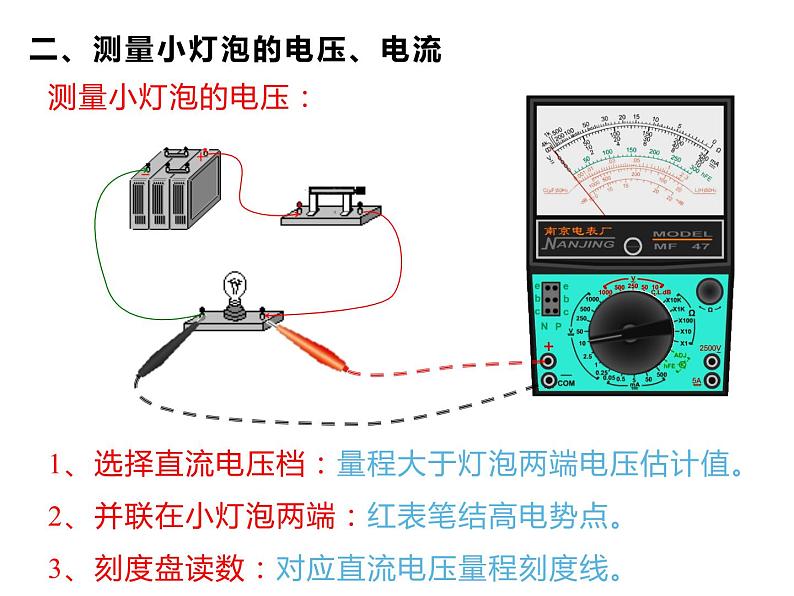

测量小灯泡的电压：1、选择直流电压档：量程大于灯泡两端电压估计值。2、并联在小灯泡两端：红表笔结高电势点。3、刻度盘读数：对应直流电压量程刻度线。

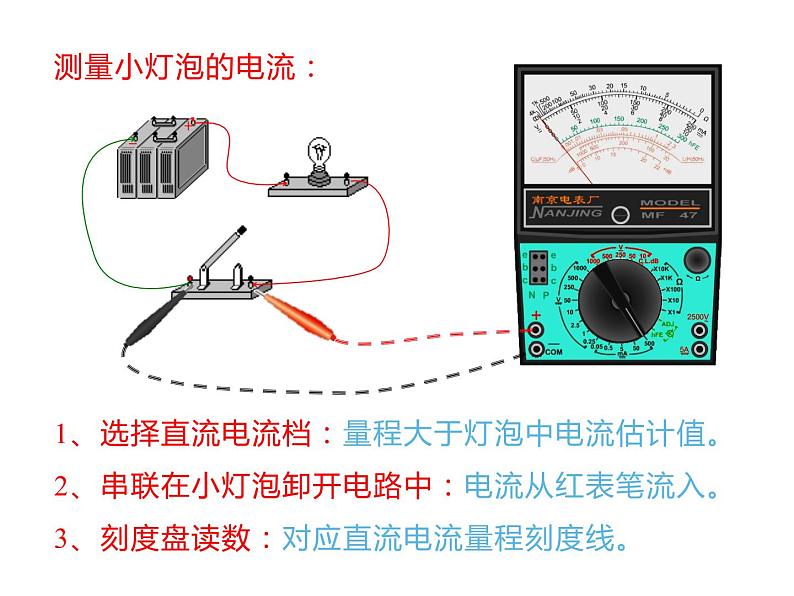

测量小灯泡的电流：1、选择直流电流档：量程大于灯泡中电流估计值。2、串联在小灯泡卸开电路中：电流从红表笔流入。3、刻度盘读数：对应直流电流量程刻度线。

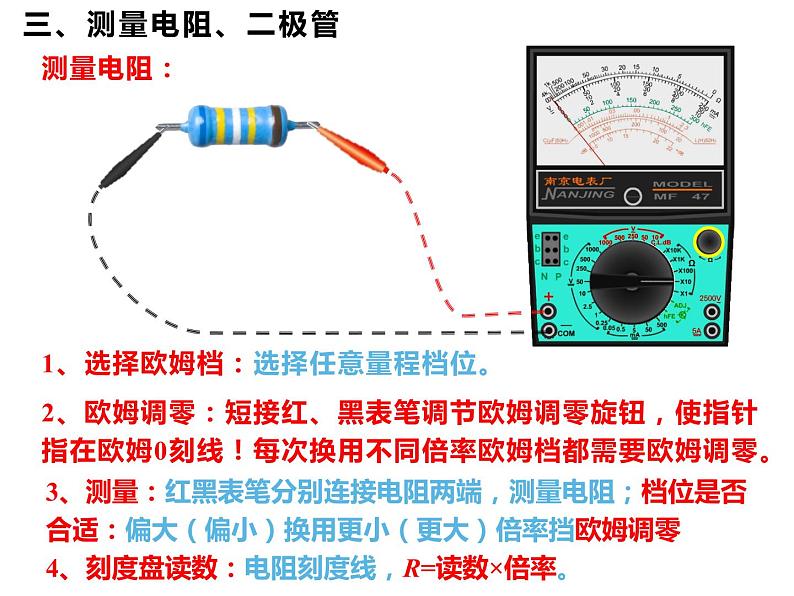

测量电阻：1、选择欧姆档：选择任意量程档位。2、欧姆调零：短接红、黑表笔调节欧姆调零旋钮，使指针指在欧姆0刻线！每次换用不同倍率欧姆档都需要欧姆调零。
3、测量：红黑表笔分别连接电阻两端，测量电阻；档位是否合适：偏大（偏小）换用更小（更大）倍率挡欧姆调零4、刻度盘读数：电阻刻度线，R=读数×倍率。
4．换用“×100”的欧姆档，发现指针偏转适中．随即记下欧姆数值5．表笔从插孔中拔出后，就把多用表放回桌上原处，实验完毕． 这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆． 这个学生在实验中违反了哪一或哪些重要的使用规则？

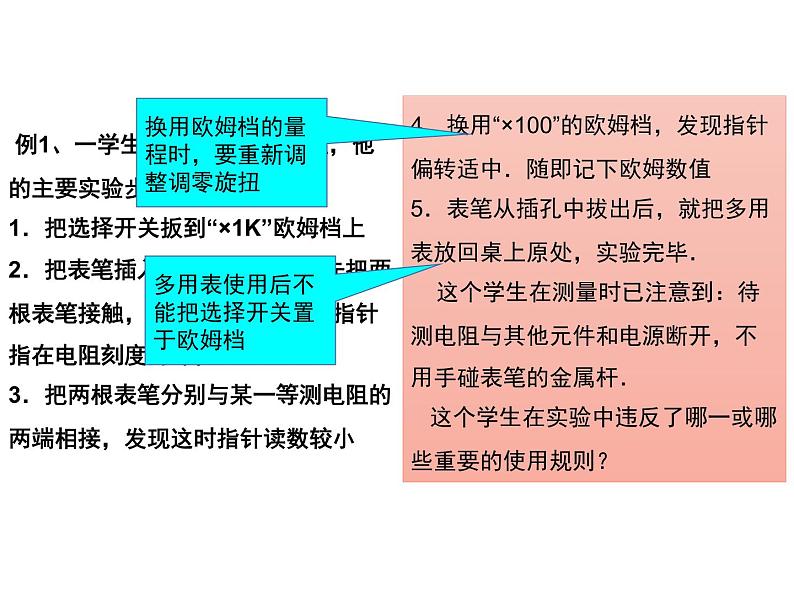

例1、一学生使用多用表测电阻，他的主要实验步骤如下：1．把选择开关扳到“×1K”欧姆档上2．把表笔插入测试管插孔中，先把两根表笔接触，旋转调零旋扭，使指针指在电阻刻度的零位上3．把两根表笔分别与某一等测电阻的两端相接，发现这时指针读数较小
换用欧姆档的量程时，要重新调整调零旋扭
多用表使用后不能把选择开关置于欧姆档

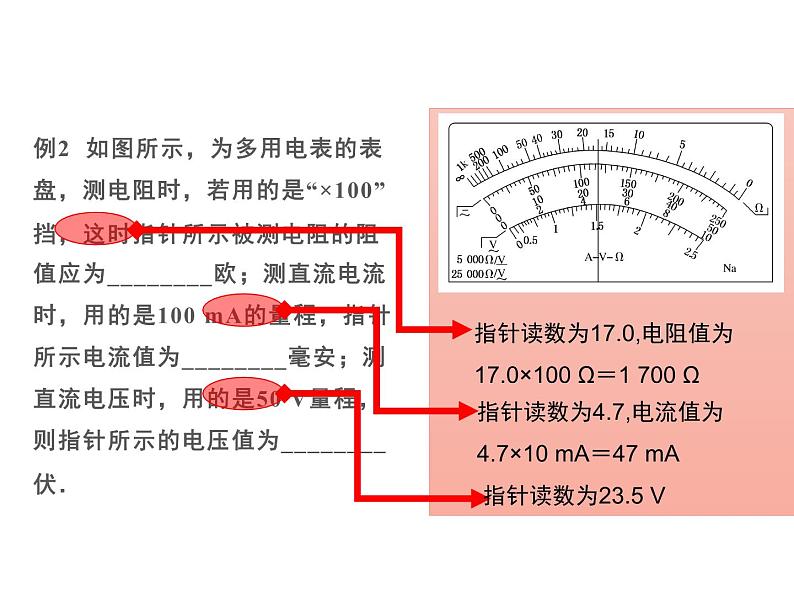

例2 如图所示，为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为________欧；测直流电流时，用的是100 mA的量程，指针所示电流值为________毫安；测直流电压时，用的是50 V量程，则指针所示的电压值为________伏．
指针读数为17.0,电阻值为17.0×100 Ω＝1 700 Ω
指针读数为4.7,电流值为4.7×10 mA＝47 mA
指针读数为23.5 V

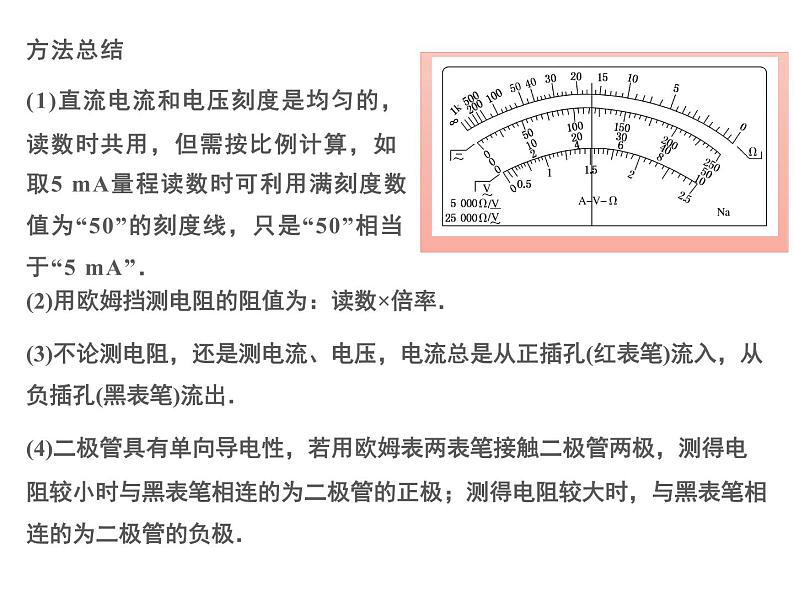

方法总结(1)直流电流和电压刻度是均匀的，读数时共用，但需按比例计算，如取5 mA量程读数时可利用满刻度数值为“50”的刻度线，只是“50”相当于“5 mA”．
(2)用欧姆挡测电阻的阻值为：读数×倍率．(3)不论测电阻，还是测电流、电压，电流总是从正插孔(红表笔)流入，从负插孔(黑表笔)流出．(4)二极管具有单向导电性，若用欧姆表两表笔接触二极管两极，测得电阻较小时与黑表笔相连的为二极管的正极；测得电阻较大时，与黑表笔相连的为二极管的负极．
二极管：（单向导电） 1、有极性元件（正、负极） 2、正反向电阻不同： 电流从正极流入电阻小，电流从负极流入电阻大。 3、开关作用(单向导电)： 正向连接相当于开关闭合，反向链接相当于开关断开。
测量二极管：测量原理：欧姆表中电流方向，黑表笔流出、红表笔流入； 二极管特性，正、反向电阻不同；1、选择欧姆档：选择×10（或×100）倍率档，欧姆调零。2、测二极管电阻：对调表笔测量正、反向电阻。3、刻度盘读数：电阻刻度线，R=读数×倍率。
回答： 如图所示，用多用表测量A、B、C任意两点，结果如何？
用电压档测量待测电路两端电压
用欧姆档测量待测电路两端电阻
1、 一个量程为5mA的电流改装成的欧姆表，电池电势E＝1.5V。改装欧姆表后，将原电流表5mA刻度处的刻度确定为0Ω位置。若在两表笔之间接入一未知电阻Rx时，表针恰好指在刻度盘正中位置，则Rx=________。
2、在使用多用电表测电阻时，以下说法正确的是 ( ) A、使用前俭查指针是否停在“Ω”的“∞”处 B、每换一次档位，都必须重新进行电阻调零 C、在外电路中，电流从黑表笔流经被测电阻到红表笔 D、测量时，若指针偏角较小，应换倍率较小的档位来测量
3、黑箱上有三个接线柱A、B、C如图所示，已知里面装的元件只有两个(可能的元件是电池、电阻或二极管)，并且两个接线柱间最多只接一个元件，现测量结果如下： ①用直流电压挡测量A、BC三点间均无电压； ②用欧姆挡测量，A、C间正、反接阻值不变； ③用欧姆挡测量，黑表笔接A点，红表笔接B点，有阻值； ④用欧姆挡测量，黑表笔接C点，红表笔接B点有阻值， 阻值比第②步测的大；反接阻值最大.画出箱内两个元件 的接法；
解析：用电压挡测无示数说明无电源；用欧姆表测AC间，正反不变说明为电阻；测AB间和BC间并调换时读数相差大说明有二极管在AB间和BC间，因AC已有电阻则二极管在AB间，由表笔与内部电源的接法可判断二极管极为A正B负.所以内部如右图所示。
1、多用表测电压： 选择合适电压档；并联被测元件两端； 红表笔结高电势点；读对应电压量程刻度线。2、多用表测电流： 选择合适电流档；串联在被测电路中； 电流从红表笔流入。读对应电流量程刻度线。3、多用表测电阻： 选择欧姆档,欧姆调零；调整合适档位，欧姆调零； 刻度线电阻读数，R=读数×倍率。
4、多用表测二极管： 选择欧姆×10（或×100）倍率档，欧姆调零； 对调表笔测量二极管正、反向电阻； 刻度线电阻读数，R=读数×倍率。5、多用表探测电子元件黑箱：6、注意： 多用表用后，档位开关置于“OFF”或AC最高档
1.用多用表测直流电压U和电阻R时，若红表笔插入正（＋）插孔，则： （ ）A、前者（测电压U）电流从红表笔流入多用表，后者（测电阻R）电流从红表笔流出多用表B、前者电流从红表笔流出多用表，后者电流从红表笔流入多用表C、前者电流从红表笔流入多用表，后者电流从红表笔流入多用表D、前者电流从红表笔流出多用表，后者电流从红表笔流出多用表
2.关于多用表表面的欧姆挡刻度线，下列说法正确的是： （ ）A、零欧姆刻度线与零电流刻度线重合B、零欧姆刻度线与电流表满偏的刻度线重合C、欧姆挡表面的刻度线是不均匀的，欧姆值越大，刻度线越密D、欧姆挡表面的刻度线是不均匀的，欧姆值越小，刻度线越密
3.多用表是电流表、电压表、欧姆表共用一个表头组装而成的。对此下列说法中正确的是：（ ）A、无论作电压表、电流表还是欧姆表使用，内部都装有电池B、无论作电压表、电流表还是欧姆表使用，红表笔的电势总是高于黑表笔的电势C、无论作电压表、电流表还是欧姆表使用，电流总是从正接线柱流入，从负接线柱流出D、以上说法都不正确
4.一个用满偏电流3mA的电流表改装成欧姆表，调零后用它测量500Ω的标准电阻时，指针恰好在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在1mA处。则被测电阻的阻值为：（ ）A、1000Ω B、5000Ω C、1500Ω D、2000Ω
5.一学生用多用电表测电阻,他在实验中有违反使用规则之处.他的主要实验步骤如下: (1)选择开关扳到欧姆挡“×1 k”上. (2)把表笔插入测试笔插孔中,先把两根表笔相接触,旋转调零旋钮,使指针指在电阻刻度的零位上. (3)把两根表笔分别与某一待测电阻的两端相接,发现这时指针几乎满偏. (4)换用“×100”的欧姆挡,发现这时指针的偏转适中,随即记下欧姆数值. (5)把表笔从测试笔插孔中拔出后,就把多用表放回桌上原处,实验完毕.
这个学生在测量时已注意到:待测电阻与其他元件和电源断开,不用手碰表笔的金属杆.这个学生在实验中违反了哪一条或哪一些重要的使用规则?答案 第(4)步换到合适的量程后,要重新调整调零旋钮;第(5)步使用后不能把选择开关置于欧姆挡.
6. 用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表________联接到被测电路中；若测电压时，应把选择开关旋至标有________处，并把多用电表与被测电路________联．测直流电压和电流时，都必须把红表笔接在电势________处，即电流从________表笔流进多用电表．
7.如图为一正在测量中的多用电表表盘．
①如果是用“×10”挡测量电阻，则读数为________ Ω.②如果是用直流10 mA挡测量电流，则读数为________ mA.③如果是用直流5 V挡测量电压，则读数为________ V.
答案:①60　②7.20　③3.60
1、用多用表的欧姆档测电阻，下列说法中哪些是正确的（ ）A、测量前必须调零，而且每测一次电阻都要重新调零B、每次换挡后必须电阻调零C、待测电阻如果是连接在某电路中，应把它先与其它元件断开，再进行测量D、两个表笔要与待测电阻接触良好才能测得较准确，为此，应当用两只手分别将两个表笔与电阻紧紧在捏在一起
2、用欧姆表“R×10”挡，测量一个电阻的阻值，调零以后，用表笔紧接电阻的两端，发现表的指针偏转角度极小，正确的判断和作法是（ ）A、这个电阻阻值很小 B、这个电阻阻值很大C、为了把电阻值测得更准一些，应换用"R×1"挡重新欧姆调零再测量D、了把电阻值测得更准一些，应换用"R×100"挡重新欧姆调零再测量
A.把开关旋到×10档．B.把开关旋到×100档．C.把待测电阻接到两表笔间，在表盘上读数．D.短接两表笔，调节调零旋钮，使表针指向0Ω处．E.根据选档和读数，算出并记录下值．
3、有一个阻值约为500Ω的待测电阻．现在用万用表的欧姆档对它进行测量．请你挑出所需的步骤，并按正确的操作顺序排列起来．
排列顺序：___________,测出此电阻的值为 Ω。
4、有一只电阻和一只半导体二极管串联，装在盒子里，盒子外面只露出三个接线柱A、B、C，如图甲所示，今用多用电表的欧姆挡进行测量，测量的阻值如下表所示，试在虚线框(图乙)中画出盒内元件的符号和电路．
