最新中考物理电学计算：电路安全最值问题（常考型）（无答案）

这是一份最新中考物理电学计算：电路安全最值问题（常考型）（无答案），共7页。试卷主要包含了 如图电路等内容，欢迎下载使用。

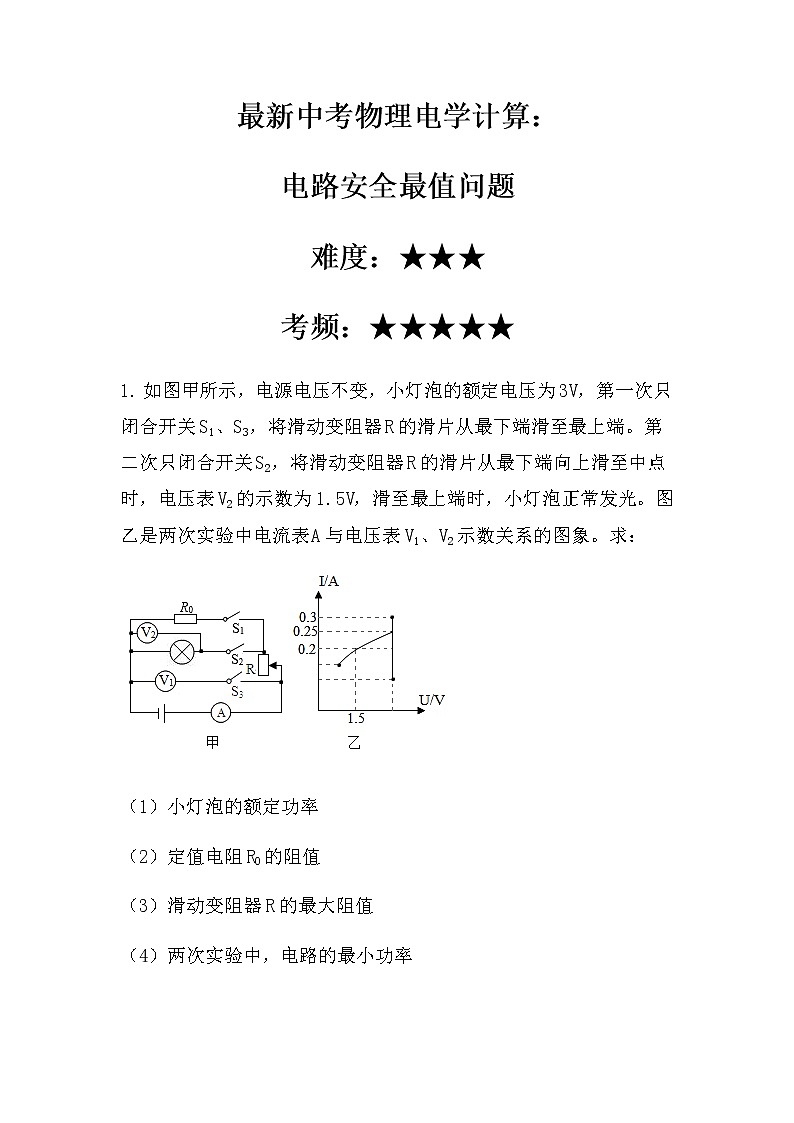

最新中考物理电学计算：电路安全最值问题难度：★★★考频：★★★★★1. 如图甲所示，电源电压不变，小灯泡的额定电压为3V，第一次只闭合开关S1、S3，将滑动变阻器R的滑片从最下端滑至最上端。第二次只闭合开关S2，将滑动变阻器R的滑片从最下端向上滑至中点时，电压表V2的示数为1.5V，滑至最上端时，小灯泡正常发光。图乙是两次实验中电流表A与电压表V1、V2示数关系的图象。求：（1）小灯泡的额定功率（2）定值电阻R0的阻值（3）滑动变阻器R的最大阻值（4）两次实验中，电路的最小功率 2. 某物理兴趣小组的同学们为自己的房间设计了一种冬天取暖的电路模型．如图所示，只闭合开关S，灯泡L发光，发热电阻丝R1工作；温度较低时，可再闭合S1、S2 ， 由发热电阻丝改成的滑动变阻器开始工作．电源电压为24V，R2上标有“100Ω 3A”的字样，电流表的量程为0～0.6A，电流表的量程为 0～3A，灯泡上标有“12V 3W”的字样．   （1） 闭合S，断开S1、S2 ， 灯泡正常工作，求R1的阻值． （2） S、S1、S2均闭合时，求滑动变阻器R2上消耗电功率的最小值和最大值．  3. 如图所示，电源电压恒为6V，灯泡L标有“6V  3W”的字样，R1为定值电阻，R2为标有“20Ω  1A”字样的变阻器，电流表的量程为0～3A，电压表的量程为0～3V．求： （1）灯泡L正常工作时的电流和电阻．  （2）当S1、S2、S3均闭合时，电流表的示数为1.7A，求R1的阻值．  （3）当闭合S1 ， 断开S2、S3时，在保证电路中各元件安全工作的情况下，求变阻器R2连入电路的阻值为多大时电路总功率最小？此最小值为多少？  4. 实验小组的同学设计了如图a所示的电路，已知电源电压不变，闭合开关S，调节滑动变阻器滑片P的位置，根据电路中电压表和电流表的数据描绘了如图b所示的两条U－I图线.其中利用电压表V1和电流表A的数据描绘出甲图线，利用电压表V2和电流表A的数据描绘出乙图线.求：   （1） 定值电阻R2的阻值； （2） 电源电压的大小及定值电阻R1的阻值； （3） R2消耗的最大功率.  5. 如图是一个温度可调的育苗箱电路,电源电压为36V,且保持不变。发热电阻R1的阻值为40Ω，R2为滑动变阻器,其阻值变化范围为0~50Ω,允许通过的电流足够大。试求:   （1） R1的最大功率是多少 （2） 将滑片移到某一位置,R2两端电压为16V时通电5min,电流对整个电路做的功是多少? （3） 在调节滑片P的过程中,滑动变阻器R2能达到最大功率是多少？  6. 某科技小组探究如图甲所示电路中的滑动变阻器R的电功率P与电流表A的示数I之间的变化关系，得到P与I之间的关系如图乙所示。图甲中R0为定值电阻，电源电压不变。求：   （1） 滑动变阻器R消耗的最大功率为多少； （2） 滑动变阻器R的阻值为多大时，滑动变阻器R消耗的功率最大； （3） 滑动变阻器R两端电压UR与电流表示数I的关系式。  7. 如图电路。电源电压恒定，电压表有多个量程可选，电流表量程为0~0.6A。滑动变阻器标有“2A”字样。总阻值未知。小灯泡L标有“2.5V，0.25W”字样，其两端电压与电流的5组数据如下表所示，只闭合S1时，电流表的示数为I1＝0.14A，电阻R1消耗的功率为P1。变阻器滑片移到b端，所有开关都闭合时，电流表的示数为I'＝0.48A，电阻R1消耗的功率为P1'。且P1：P1'＝49：81。 电压U/V0.51.01.52.02.5电流I/A0.120.140.200.240.25（1） 求小灯泡L正常发光时的阻值； （2） 求电源电压U； （3） 若只闭合S2 ， 且电压表的量程为0~3V。在保证电路元件都安全的情况下，求变阻器接入电路的阻值变化范围。  8. 如图所示电路，电源电压可调，R1=10Ω，小灯泡标有“6V 6W（阻值不变）。滑动变阻器R2上标有“15Ω 2A”的字样，求：   （1） 若只闭合S1 ， 调节电源电压，使灯泡L正常工作10s，灯泡消耗的电能。 （2） 若只闭合S2 ， 调节电源电压，移动滑动变阻器滑片，电压表示数在1V～3V之间变化，求电源电压的最大调节范围。  9. 如图所示，甲为电路的连接情况，R1＝15Ω，R2为滑动变阻器，乙为R3的I﹣U图象，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为6V．求：   （1） 电源电压。 （2） 滑动变阻器R2的最大阻值。 （3） 当S1、S2均闭合，且滑片P在a端时，求电路的总功率。
