最新中考物理电学计算：电路安全最值问题（基础型）（无答案）

这是一份最新中考物理电学计算：电路安全最值问题（基础型）（无答案），共7页。试卷主要包含了3A等内容，欢迎下载使用。

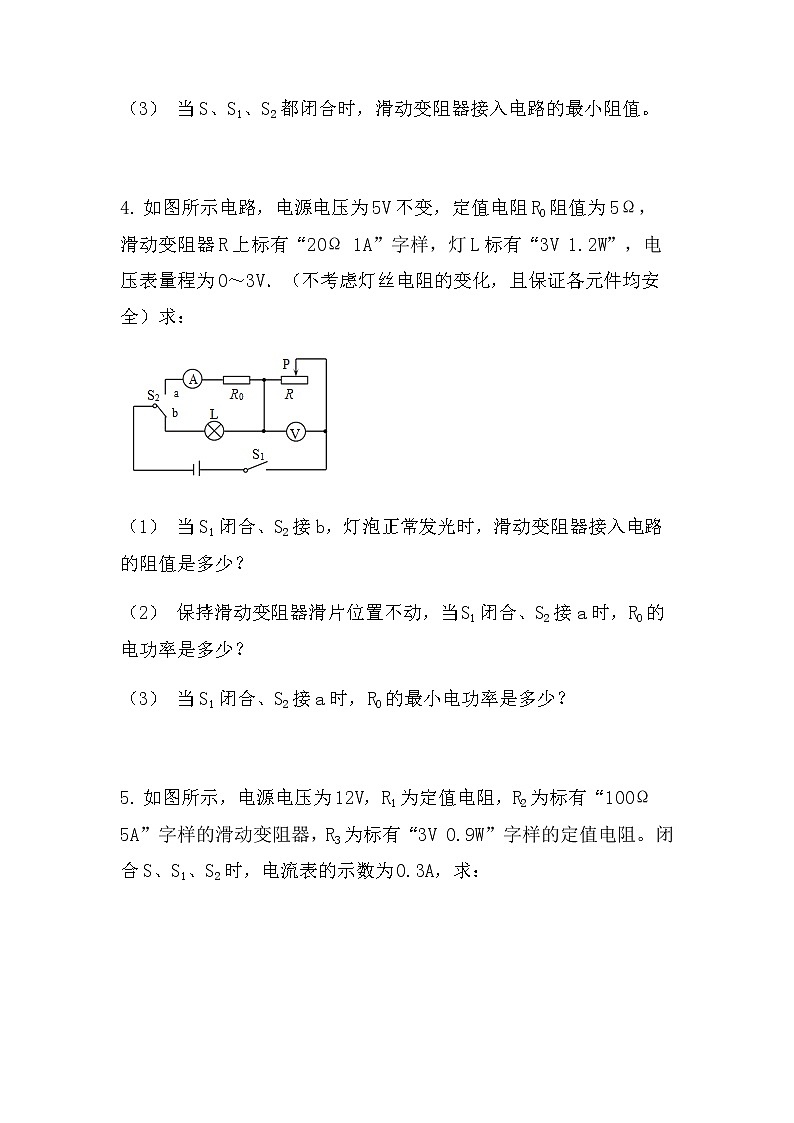

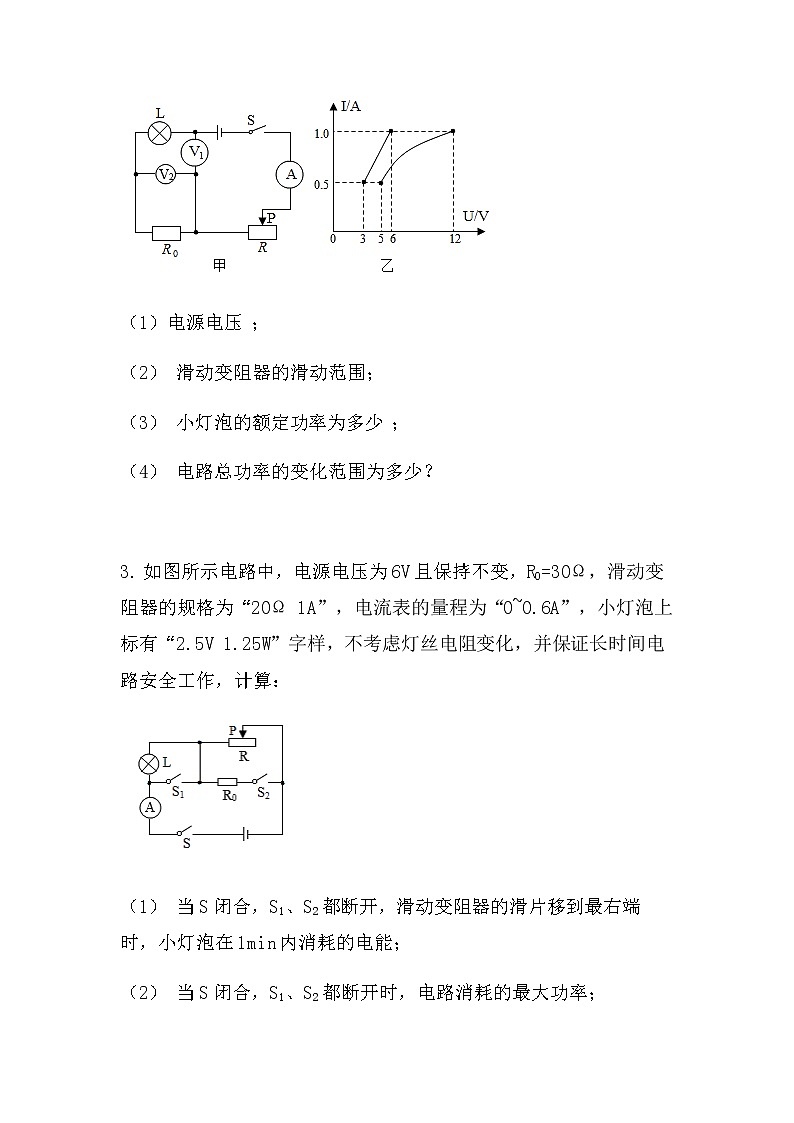

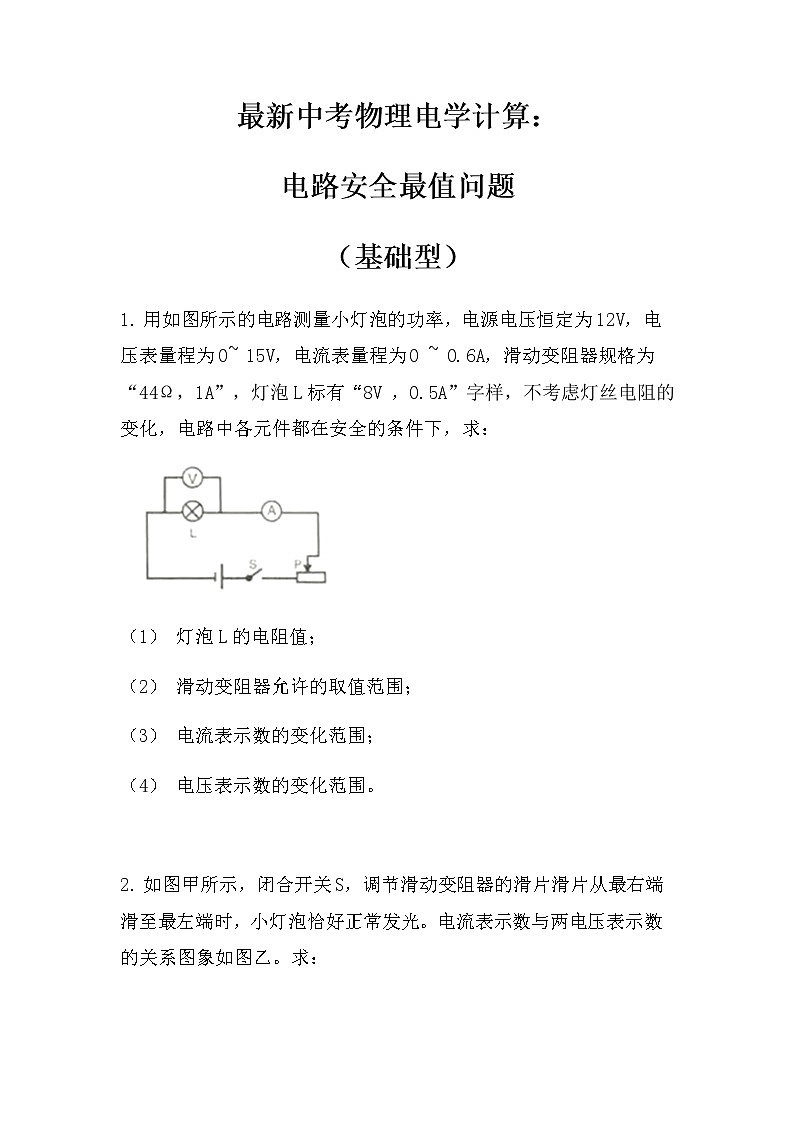

最新中考物理电学计算：电路安全最值问题（基础型）1. 用如图所示的电路测量小灯泡的功率，电源电压恒定为12V，电压表量程为0~ 15V，电流表量程为0 ~ 0.6A，滑动变阻器规格为“44Ω，1A”，灯泡L标有“8V ，0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，求：   （1） 灯泡L的电阻值； （2） 滑动变阻器允许的取值范围； （3） 电流表示数的变化范围； （4） 电压表示数的变化范围。 2. 如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图象如图乙。求：（1）电源电压 ；（2） 滑动变阻器的滑动范围；（3） 小灯泡的额定功率为多少 ；（4） 电路总功率的变化范围为多少？ 3. 如图所示电路中，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0~0.6A”，小灯泡上标有“2.5V 1.25W”字样，不考虑灯丝电阻变化，并保证长时间电路安全工作，计算：   （1） 当S闭合，S1、S2都断开，滑动变阻器的滑片移到最右端时，小灯泡在1min内消耗的电能； （2） 当S闭合，S1、S2都断开时，电路消耗的最大功率； （3） 当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值。 4. 如图所示电路，电源电压为5V不变，定值电阻R0阻值为5Ω，滑动变阻器R上标有“20Ω 1A”字样，灯L标有“3V 1.2W”，电压表量程为0～3V．（不考虑灯丝电阻的变化，且保证各元件均安全）求：   （1） 当S1闭合、S2接b，灯泡正常发光时，滑动变阻器接入电路的阻值是多少？ （2） 保持滑动变阻器滑片位置不动，当S1闭合、S2接a时，R0的电功率是多少？ （3） 当S1闭合、S2接a时，R0的最小电功率是多少？ 5. 如图所示，电源电压为12V，R1为定值电阻，R2为标有“100Ω 5A”字样的滑动变阻器，R3为标有“3V 0.9W”字样的定值电阻。闭合S、S1、S2时，电流表的示数为0.3A，求：（1）R1的阻值及这种情况下整个电路消耗的最小功率；（2）闭合S，断开S1、S2时，为保证整个电路安全，滑动变阻器接入电路的阻值范围。 6. 如图所示的电路中，电源电压为6V且保持不变，滑动变阻器R1的规格为“20Ω   0.5A”，R2为定值电阻，R3=15Ω，电压表V1和V2接入电路的量程均为0～3V，电流表接入电路的量程为0～0.6A。   （1） 闭合开关S和S1 ， 移动滑动变阻器R1的滑片P，使电流表的示教为0.3A。求此时R1接入电路的阻值是多少Ω？ （2） 闭合开关S和S1 ， 求将滑片P从滑动变阻器R1的最左端移动到中点的过程中，电路的最小功率？ （3） 若电源电压大小可调，闭合开关S和S2 ， 在保证电路安全的前提下，滑动变阻器R1可接入的最大阻值是最小阻值的16倍，求此时电源电压是多少V？ 7. 2019年3月11日，埃塞俄比亚波音737飞机的坠毁，惨案触目惊心。据说是控制系统的传感器出了问题。失事飞机黑瞎子电路简化如图：有一阻值不变的纯电阻电路元件R0 ， 标有“6V  1.8W”字样。由于电路元件R0的实际电阻值与其标准值之间可能存在差异，所以导致所标的额定功率值有可能不准。如果电路元件实际电阻值与其标准值之间的差异超过0.8Ω，则该电路元件将不能使用。检测人员为检测该电路元件是否合乎标准，设计了如图所示的检测电路。已知电路中电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器标有“20Ω  1A”的字样。   （1） 请根据电路元件上所标的额定电压和额定功率，算出电路元件的标准电阻值。 （2） 若电路元件的额定功率刚好是1.8W，则电路中允许通过的最大电流是多大？电源电压不能超过多少伏？ （3） 某次元件检测时，检测人员闭合开关S ， 移动滑动变阻器的滑片。当电流表的示数为0.22A时，电压表的示数为2.42V；当电流表的示数为0.25A时，电压表的示数为1.85V。请通过计算判断所检测的电路元件是否可以使用？实际检测时，滑动变阻器的滑片能否滑至最左端？说出理由。（设电源电压不变） 棒阻值不变）。 8. 如图所示电路，电源两端电压U不变，R1是定值电阻，R2是滑动变阻器。当开关S闭合后，改变变阻器接入电路的电阻，其电流与电压的关系如图所示。   （1） 请依据题中提供的信息，指出变阻器接入电路的阻值最大时，电路中的电流值； （2） 请分析说明或求出电源电压的值是多少？ （3） 求电路消耗电功率的最大值。 9. 如图所示的电路中，已知R0=8Ω，灯泡L标有“2V  1W”字样，电源两端的电压和灯丝的电阻均保持不变。当开关S1、S2都断开时，滑动变阻器的滑片P从b端滑到某一位置，滑动变阻器接入电路的电阻减小了4Ω，电流表示数变化了0.1A，灯泡恰好正常发光。通过调节开关通断和变阻器滑片的位置（滑片P在中点和b之间滑动），可改旧电路消耗的总功率。求：（1）电灯泡L的额度电阻；（2）此过程中电路消耗总功率的最大差值是多少？
