2022年百色市初中学业水平考试试卷

物理

（考试时间：90分钟；满分：100分）

一、选择题（本大题共12小题，每小题3分，共36分。每小题给出的四个选项中，只有一个是正确的。每小题选对的得3分，不选、多选或错选的均得0分）

1. 为了庆祝中国共产党成立100周年，学校组织演唱歌曲《没有共产党就没有新中国》，听众从听到的声音中分辨出使用了钢琴伴奏，依据是声音的（　　）

A. 音调 B. 响度 C. 音色 D. 声速

【答案】C

【解析】

【详解】不同发声体的材料、结构一般不同，所发出声音的音色不同。音色反映的是声音的品质和特色，音调反映声音的高低，响度反映声音的大小，声速描述声音传播的快慢，所以听众是通过音色分辨出使用了钢琴伴奏。故ABD不符合题意，C符合题意。

故选C。

2. 如图所示，下列现象与平面镜成像原理相同的是（　　）

A. 放大镜成像 B. 水中的倒影

C. 水面“断筷” D. 手影的形成

【答案】B

【解析】

【详解】A．平面镜成像的原理为光的反射，用放大镜把文字放大的成像原理为光的折射，故A不符合题意；

B．湖面相当于镜子，水中的倒影是平面镜成像，原理为光的反射，故B符合题意；

C．水面筷子的“折断”是光的折射现象，故C不符合题意；

D．手影是由于光的直线传播形成的 ，故D不符合题意。

故选B。

3. 2022年3月23日，中国第一位“空间老师”王亚平再度在中国空间站进行“天宫课堂”授课。空间站与地面之间的信息传递是依靠（　　）

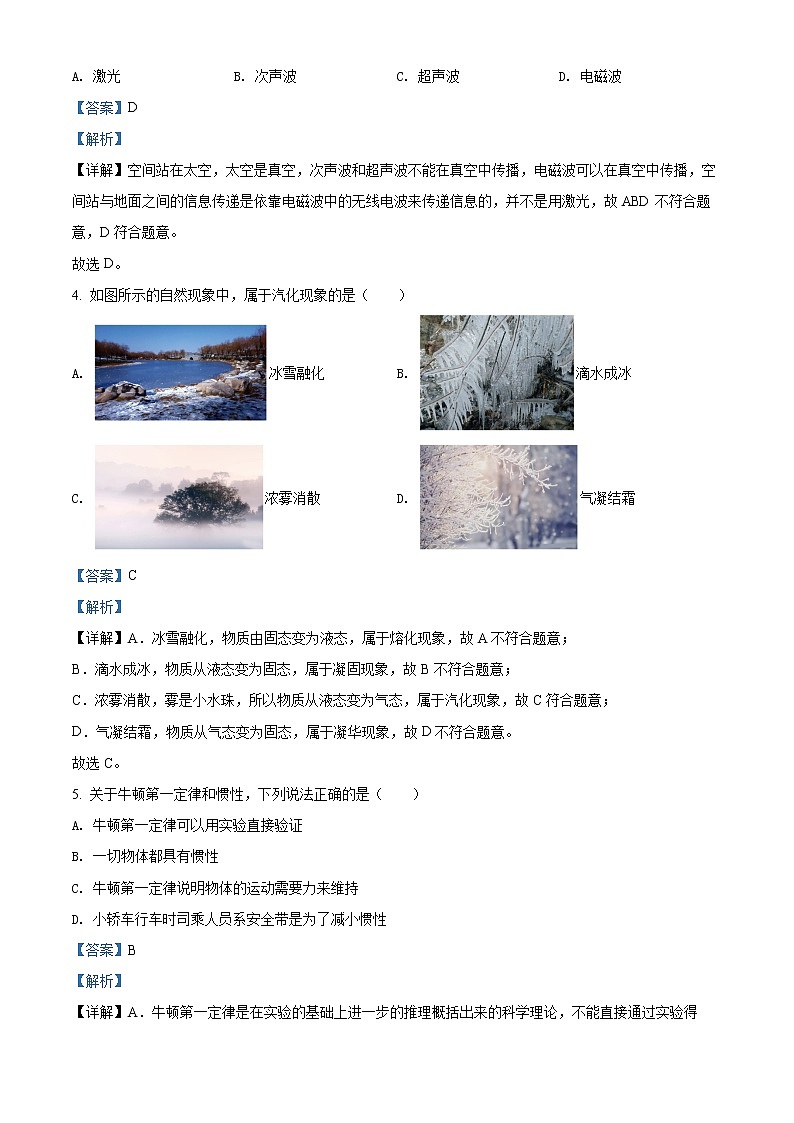

A. 激光 B. 次声波 C. 超声波 D. 电磁波

【答案】D

【解析】

【详解】空间站在太空，太空是真空，次声波和超声波不能在真空中传播，电磁波可以在真空中传播，空间站与地面之间的信息传递是依靠电磁波中的无线电波来传递信息的，并不是用激光，故ABD不符合题意，D符合题意。

故选D。

4. 如图所示的自然现象中，属于汽化现象的是（　　）

A. 冰雪融化 B. 滴水成冰

C. 浓雾消散 D. 气凝结霜

【答案】C

【解析】

【详解】A．冰雪融化，物质由固态变为液态，属于熔化现象，故A不符合题意；

B．滴水成冰，物质从液态变为固态，属于凝固现象，故B不符合题意；

C．浓雾消散，雾是小水珠，所以物质从液态变为气态，属于汽化现象，故C符合题意；

D．气凝结霜，物质从气态变为固态，属于凝华现象，故D不符合题意。

故选C。

5. 关于牛顿第一定律和惯性，下列说法正确的是（　　）

A. 牛顿第一定律可以用实验直接验证

B. 一切物体都具有惯性

C. 牛顿第一定律说明物体的运动需要力来维持

D. 小轿车行车时司乘人员系安全带是为了减小惯性

【答案】B

【解析】

【详解】A．牛顿第一定律是在实验的基础上进一步的推理概括出来的科学理论，不能直接通过实验得出，故A错误；

B．惯性是物体固有的属性，一切物体都具有惯性，故B正确；

C．由牛顿第一定律知，运动的物体如果不受力，将保持匀速直线运动，故物体的运动不需要力来维持，故C错误；

D．小轿车行车时司乘人员系安全带是为了减小惯性带来的危害，并不能减小惯性，因为惯性只与质量有关，而人的质量不变，故惯性不变，故D错误。

故选B。

6. 北京时间2022年6月5日10时44分，神舟十四号载人飞船在酒泉卫星发射中心成功发射。关于飞船在离地加速升空过程中能量的变化，下列说法正确的是（　　）

A. 动能增大，势能增大，机械能增大

B. 动能增大，势能不变，机械能增大

C. 动能增大，势能减小，机械能不变

D. 动能减小，势能增大，机械能不变

【答案】A

【解析】

【详解】动能大小与质量和速度有关，飞船在离地加速升空过程中，质量不变，速度增大，故动能增大；重力势能大小与质量和高度有关，飞船在离地加速升空过程中，质量不变，高度增加，故势能增大；机械能为动能与势能的总和，故机械能增大。故BCD错误，A正确。

故选A。

7. 我国在城市建设和乡村振兴计划中，重视环境保护和新能源的开发利用。下面列举的项目中，不属于新能源开发的是（　　）

A. 太阳能发电 B. 风力发电

C. 核能发电 D. 燃煤发电

【答案】D

【解析】

【详解】新能源是指传统能源之外的各种能源形式，是指刚开始开发、利用或正在积极研究并有待推广的能源，如太阳能、地热能、风能、海洋能、生物质能和核能等，燃煤不属于新能源。

故选D。

8. 如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（　　）

A 灯L1与灯L2并联

B. 电压表测量灯L1两端的电压

C. 只断开开关S1，灯L2正常发光

D. 电流表测量电路总电流

【答案】D

【解析】

【详解】A．由图可知，闭合开关S1、S2，灯L1与灯L2并联，故A正确，不符合题意；

B．由图可知，电压表并联在灯泡L1两端，所以电压表测量灯L1两端的电压，故B正确，不符合题意；

C．由图可知，闭合开关S1、S2，灯L1与灯L2并联，两灯独立工作互不干扰，所以若只断开开关S1，灯泡L2不受影响，将会正常发光，故C正确，不符合题意；

D．由图可知，电流表与灯泡L2串联，所以电流表测的是通过灯L2的电流，故D错误，符合题意。

故选D。

9. 在家庭电路中，下列做法符合安全用电原则的是（　　）

A. 用湿布擦拭正在发光的灯泡

B. 使用绝缘皮已经破损的导线

C. 控制用电器的开关一定要接在火线上

D. 保险丝熔断后，可换用不易熔断的铜丝代替

【答案】C

【解析】

【详解】A．湿布和人都是导体，容易导电，用湿布擦拭正在发光的灯泡，非常容易发生触电事故，不符合安全用电原则，故A不符合题意；

B．绝缘皮破损后，会使导线外露，容易发生触电事故，不符合安全用电原则，故B不符合题意；

C．为保证用电安全，控制用电器的开关一定要接在火线和用电器之间，当断开开关时，用电器才不会带电，起到保护作用，符合安全用电原则，故C符合题意；

D．用不易熔断的铜丝代替保险丝，会使得家庭电路中电流过大时不能熔断，起不到切断电路的作用，不符合安全用电原则，故D不符合题意。

故选C。

10. 如图所示，闭合开关，下列判断正确的是（　　）

A. 小磁针偏转，说明通电导体周围存在磁场

B 只对调电源正负极，小磁针偏转方向不变

C. 通电螺线管的右端为N极

D. 在螺线管内插入铁芯，螺线管的磁性强弱不变

【答案】A

【解析】

【详解】A．通电后，小磁针发生偏转，说明通电导体周围存在磁场，故A正确；

B．只对调电源正负极，螺线管极性发生了改变，磁场的方向发生了改变，小磁针偏转方向发生改变，故B错误；

C．根据右手安培定则，四指的方向为电流的方向，大拇指的指向为N极的指向，故通电螺线管的左端为N极，故C错误；

D．在螺线管内插入铁芯，铁芯被磁化，螺线管的磁性变强，故D错误。

故选A。

11. 如图所示是我国自主研制的坦克，它具有潜渡功能。当坦克潜入水中，顶部舱门离水面5m深时，舱门受到水的压强为（　　）（水=1.0×103kg/m3）

A. 5×102Pa B. 5×103Pa C. 5×104Pa D. 5×105Pa

【答案】C

【解析】

【详解】由可知，舱门受到水的压强为

故ABD不符合题意，C符合题意。

故选C。

12. 在如图所示的电路中，电源的电压保持不变，R1为定值电阻。开关S闭合后，将滑动变阻器的滑动触头向右移动时，下列说法正确的是（　　）

A. 电压表的示数减小 B. 电流表的示数减小

C. 电流表A1的示数减小 D. 滑动变阻器消耗的电功率变大

【答案】B

【解析】

【分析】

【详解】ABC．由电路图知，两个电阻并联在电路中，电流表A1测电阻R1支路的电流，A测干路的电流，电压表测电源电压，当滑动变阻器的滑动触头向右移动时，变阻器接入电路的阻值变大，而电源电压保持不变即电压表示数不变，据欧姆定律知，变阻器所在支路的电流变小，R1所在支路的电阻不变，那么通过的电流也不变，所以电流表A1的示数不变，据并联电路的电流特点知，干路的电流变小，即A的示数变小，故AC错误，B正确；

D．滑动触头向右移动时，通过变阻器的电流变小，两端的电压不变，据P=UI知，变阻器R2消耗的电功率变小，故D错误。

故选B

二、填空题（每空1分，共16分。不要求写出计算过程，请将答案填写在答题卡上）

13. 在疫情防控中，我国启动了新冠疫苗全民免费接种工作，体现了党中央对全国人民的关爱。小刚在接种疫苗过程中，能闻到医护人员擦拭在他手臂上酒精的气味，这是__________现象；封闭在注射器内的空气压缩到一定程度就很难再被压缩，这是因为分子间存在__________（选填“引力”或“斥力”）。

【答案】    ①. 扩散    ②. 斥力

【解析】

【详解】[1]用酒精消毒时，小刚能闻到医护人员擦拭在他手臂上酒精的气味，说明酒精分子进入到空气之中，这属于扩散现象。

[2]分子之间存在引力和斥力，封闭在注射器内的空气压缩到一定程度就很难再被压缩，这个现象是因为分子间存在斥力。

14. 光的世界变幻莫测，奥秘无穷。雨后天空出现七色彩虹，这是光的__________现象，其中红、__________、蓝三种颜色的光被称为光的“三基色”。

【答案】    ①. 色散    ②. 绿

【解析】

【详解】[1]太阳光是复色光，通过三棱镜后由于各种色光的折射率不同，会发生色散现象。

[2]自然界中的各种色光都可以由红绿蓝按一定的比例组成，故红、绿、蓝被称为光的“三基色”。

15. 随着人们生活水平的提高，扫地机器人逐步进入人们的生活，其工作时通过电动机转动使内部气体流速__________，压强__________，使杂物进入扫地机器人内部，从而达到清扫的目的（均选填“变大”、“变小”或“不变”）。

【答案】    ①. 变大    ②. 变小

【解析】

【详解】[1][2]扫地机器人工作时通过电动机转动把空气排出风机，机器人内部的气体流速变大，根据流体压强与流速的关系可知，机器人内部压强变小，从而小于外界大气压，所以在外界大气压的作用下，使杂物进入扫地机器人内部，从而达到清扫的目的。

16. 毛皮摩擦过的橡胶棒带__________（选填“正”或“负”）电荷。如图所示，将带电的橡胶棒接触验电器的金属球，金属箔由于带__________（选填“同种”或“异种”）电荷而张开一定的角度。

【答案】    ①. 负    ②. 同种

【解析】

【详解】[1]根据摩擦起电可知，用毛皮摩擦橡胶棒，橡胶棒由于得到电子而带负电。

[2]由题意可知，金属箔张开一定的角度，说明它们之间存在斥力，根据电荷间的相互作用可知，同种电荷相互排斥，所以金属箔由于带同种电荷而张开一定的角度。

17. 用冷水冷却发动机，是利用水的比热容较__________（选填“大”或“小”）的特性。四冲程汽油机的工作过程中__________冲程将内能转化为机械能（选填“压缩”或“做功”）。

【答案】    ①. 大    ②. 做功

【解析】

【详解】[1]用冷水冷却发动机，是利用水的比热容较大，相同质量的水和其它物质相比，升高相同的温度，可以吸收更多的热量。

[2]四冲程汽油机的工作过程中，在做功冲程，高温高压的燃气体积膨胀，对活塞做功，将燃气的内能转化为活塞的机械能。


18. 用弹簧测力计悬挂重为5.4N的物体，放入水中，静止时弹簧测力计示数如图所示，则物体在水中受到的浮力为__________N，物体的体积为__________m3。（水=1.0×103kg/m3）

【答案】    ①. 2    ②.

【解析】

【详解】[1]由题意可得，物体静止，即处于平衡状态，物体在竖直方向上受到竖直向下的重力，竖直向上的浮力和拉力，这三个力的合力为0，所以可得

[2]由图可知，物体处于浸没状态，即V物=V排，所以根据公式可得，物体的体积为

19. 如图所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。闭合开关，使导体ab向左运动，电路中__________感应电流（选填“有”或“无”），这一过程机械能转化为__________能。

【答案】    ①. 有    ②. 电

【解析】

【详解】[1][2]闭合开关，使导体ab向左运动，导体棒做切割磁感线运动，会产生感应电流，该过程的能量转化为机械能转化为电能，应用是发电机。

20. 如图所示，轻质细杆可绕竖直墙上的O点转动，末端挂一个重为150N的物体，拉力F沿水平方向，当θ=45°时，拉力F=_________N。若保持拉力沿水平方向，让细杆顺时针缓慢旋转到图中虚线位置，则拉力将__________（选填“变大”或“变小”）。

【答案】    ①. 150    ②. 变大

【解析】

【详解】[1]如下图：

θ=45°，拉力的方向沿水平方向，阻力来自物体的重力，阻力的方向竖直方向，根据等腰直角三角形的知识可知，F的力臂与阻力的力臂是相同的，根据杠杆的平衡条件可知，动力等于阻力，所以

F=G=150N

[2]若保持拉力水平方向，让杠杆顺时针缓慢旋转一个小角度到虚线位置，易知，此时的动力臂变小，阻力臂变大，在阻力不变的情况下，根据杠杆的平衡条件可知，拉力将变大。

三、作图、实验与探究题（21题2分，22题2分，23题5分，24题7分，25题8分，共24分。请将答案写在答题卡上）

21. 如图所示，请完成图中两条入射光线通过凸透镜后的光路图。

【答案】

【解析】

【详解】由图可知，根据三条经过凸透镜的特殊光线可知，平行于主光轴的光线经凸透镜折射后，折射光线经过焦点；经过凸透镜光心的光线，其传播方向不变，如图所示：

22. 如图所示，小球悬浮在水中，作出小球受到的重力与浮力的示意图。

【答案】


【解析】

【详解】物体在水中悬浮，浮力等于重力，两个力是一对平衡力，大小相等，方向相反．所以从物体的重心分别沿竖直方向向上和向下画带箭头的线段，并标上浮力F和重力G，示意图如下：

23. 如图所示是“测量小车的平均速度”的实验装置。实验时让小车从斜面的A点由静止滑下，分别测出小车到达B点和C点的时间，即可求出不同路段的平均速度。

（1）实验原理是____________；

（2）实验时，为了使小车在斜面上运动的时间长些，便于测量时间，应___________（选填“增大”或“减小”）斜面的倾斜角度；

（3）小车从A点运动到B点所用时间tAB=___________s；从A点到C点的路程sAC=___________cm；小车在AC段的平均速度vAC=____________m/s。

【答案】    ①.     ②. 减小    ③. 3    ④. 80.0    ⑤. 0.16

【解析】

【详解】（1）[1]测量平均速度的原理就是利用，利用刻度尺测量路程，利用秒表测量时间，最后利用公式计算。

（2）[2]倾斜角度越小，小车运动时间越长，便于测量小车时间，故可以减小斜面的倾斜的角度从而延长时间，便于测量小车的运动时间。

（3）[3]从9:25:15秒从A点出发，到达B点时，时间为9:25:18，一共所用的时间为3s。

[4]如图所示，分度值为1cm，刻度尺需要估读，故从A点到C点的路程为80.0cm。

[5]小车在AC段的时间为5s，故小车在AC段的平均速度

24. 在探究滑动摩擦力大小与哪些因素有关的实验中，某实验小组选择如下器材：长木板、棉布、木块、砝码、弹簧测力计等进行实验。

（1）根据___________知识，用弹簧测力计沿水平方向拉着木块做___________运动时，木块所受滑动摩擦力的大小等于拉力的大小；

（2）比较图中___________两次实验可知，当接触面粗糙程度相同时，压力越大，滑动摩擦力越大；

（3）实验中发现图丙弹簧测力计的示数比图甲的大，由此得出结论：当压力相同时，接触面越___________，滑动摩擦力越大；

（4）本实验主要采用的科学探究方法是___________法；

（5）该小组将木块沿竖直方向切掉一半后重新进行实验，如图丁所示，测得木块所受摩擦力与图甲测得的摩擦力进行比较，得出结论：滑动摩擦力的大小与接触面积有关。此结论是___________的（选填“正确”或“错误”）；

（6）该小组在实验中发现较难保持木块匀速运动，导致弹簧测力计示数不稳定。于是他们改进实验，如图所示，固定弹簧测力计，拉动长木板进行实验。实验过程___________匀速拉动长木板，更易操作（选填“需要”或“不需要”）。

【答案】    ①. 二力平衡    ②. 匀速直线    ③. 甲、乙    ④. 粗糙    ⑤. 控制变量    ⑥. 错误    ⑦. 不需要

【解析】

【详解】（1）[1][2]实验时，用弹簧测力计拉着木块在水平木板（或棉布）上做匀速直线运动，木块处于平衡状态，在水平方向只受到拉力和滑动摩擦力。根据二力平衡知识可知，此时滑动摩擦力的大小等于弹簧测力计的示数。

（2）[3] 对比甲乙两次实验可知，接触面的粗糙程度相同，改变放在木块上的砝码从而改变木块与长木板之间压力大小。乙中压力较大，弹簧测力计示数也较大，即滑动摩擦力较大，所以可得出结论，当接触面粗糙程度相同时，压力越大，滑动摩擦力越大。

（3）[4]对比甲丙两次实验可知，两次实验时压力相同，丙中接触面较粗糙，弹簧测力计示数较大，则滑动摩擦力较大，所以可得出结论，当压力相同时，接触面越粗糙，滑动摩擦力越大。

（4）[5] 实验中探究滑动摩擦力大小与哪些因素有关，要控制其中一个物理量不变，改变另外的物理量来进行探究，这里要用到控制变量法。

（5）[6]将木块沿竖直方向切掉一半后重新进行实验，在改变接触面积的同时也改变了压力大小，没有遵循控制变量，故得出滑动摩擦力的大小与接触面积有关的结论是错误的。

（6）[7]实验时，木块受到弹簧测力计的拉力和木板对它的滑动摩擦力而处于静止状态，所以这两个力是一对平衡力，由于木块始终处于静止状态，滑动摩擦力大小与物体相对滑动速度无关，所以不需要匀速拉动长木板。

25. 在探究电流与电阻关系的实验中，小华设计了如图甲所示的电路，定值电阻的阻值分别为10、15、20、30，滑动变阻器规格为“20；1A”。

（1）如图甲所示，在开关闭合前，滑动变阻器的滑片应移到___________端（选填“A”或“B”）；

（2）闭合开关，发现电流表有示数，电压表无示数，其原因可能是定值电阻___________（选填“断路”或“短路”）；

（3）排除故障后，分别用10、15、20的电阻进行实验，正确操作，记录的数据如下表所示，则实验中控制电压表的示数为___________V不变。将10的电阻换成15后，为了保持电压表的示数不变，应将滑动变阻器的滑片向___________端移动（选填“A”或“B”）。当使用30Ω的电阻做实验时，为了使电压表的示数与前三次相同，电源电压应不高于___________V；

（4）分析实验数据得出结论：当电压一定时，导体中的电流与导体的电阻成___________关系；

（5）小华想利用图甲电路改做测定小灯泡电功率的实验：将图甲中的定值电阻更换为标有“3.8V”字样的小灯泡，重新连接电路。闭合开关，移动滑动变阻器的滑片，当电压表示数为___________V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是___________W。

【答案】    ①. A    ②. 短路    ③. 3    ④. A    ⑤. 5    ⑥. 反比    ⑦. 3.8    ⑧. 1.52

【解析】

【详解】（1）[1]滑动变阻器在实验之前应该接入阻值最大处，是为了保护电路防止短路，所以接在了A端。

（2）[2]闭合开关后，如果电阻断路，电压表串联接在电路中，应该测电源两端电压，但是电压表没有示数，故推测不是电阻断路；如果是电阻短路，相当于导线接在电压表两端，所以电压表没有示数，对电流表没影响，故应该是电阻短路。

（3）[3]由表格中的数据可知定值电阻两端电压为

U=IR=0.3A×10Ω=3V

所以实验中要控制电压表示数为3V不变。

[4]根据串联分压，定值电阻R的阻值变大，分得电压变多，想要控制分压为3V，应该加大滑动变阻器接入的阻值，应该往A端调。

[5]当使用30Ω的电阻做实验时，定值电阻两端的电压为3V，此时电路中的电流为

滑动变阻器两端的最大电压为

U大=IR滑=0.1A×20Ω=2V

所以电源电压应该不高于

U=U定+U大=3V+2V=5V

[6]由表格中的数据可知，电流与电阻的乘积为定值，所以得出的结论是，在电压一定时，导体中的电流与电阻成反比。

（4）[7]小灯泡的额定电压为3.8V，所以在电压表示数为3.8V时小灯泡正常发光。

[8]电流表选择的是0~0.6A量程，分度值为0.02A，此时的读数为0.4A，故小灯泡的额定功率为

P=UI=3.8V×0.4A=1.52W

四、综合应用题（26题6分，27题8分，28题10分，共24分，请将必要的公式和重要的演算步骤及必要文字说明写在答题卡上，只写答案的不得分）

26. 如图所示是百色起义纪念公园内的一块景观石，其质量为5200kg，体积为2m3，景观石与底座的接触面积为1.3m2。求：

（1）景观石的密度；

（2）景观石的重力；

（3）景观石对底座的压强。

【答案】（1）2.6×103kg/m3；（2）5.2×104N；（3）4×104Pa

【解析】

【详解】解：（1）由可知，当质量为5200kg，体积为2m3时，景观石的密度为

（2）由可知，景观石的重力为

（3）因为景观石放置在水平地面上，则它对地面的压力为

由可知，景观石对底座的压强为

（1）景观石的密度为2.6×103kg/m3；

（2）景观石重力为5.2×104N；

（3）景观石对底座的压强为4×104Pa。

27. 如图所示，工人师傅用滑轮组将重为500N的物体在30s内匀速提升到6m高的楼上，已知动滑轮重为100N，不计绳重及摩擦。求：

（1）拉力F；

（2）拉力的功率；

（3）滑轮组的机械效率。（计算结果保留一位小数）

【答案】（1）200N；（2）120W；（3）83.3%

【解析】

【详解】解：（1）由可知，拉力F为

（2）物体的速度为

绳子的速度为

由可知，拉力的功率为

（3）由可知，滑轮组的机械效率为

答：（1）拉力F为200N；

（2）拉力的功率为120W；

（3）滑轮组的机械效率为83.3%。

28. 如图甲所示电路，电源电压不变，灯泡L上标有“5V 2.5W”字样，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，将滑动变阻器的滑片P由b端滑到中点的过程中，灯泡L的电功率与电流的P－I关系图像如图乙所示，忽略温度对灯丝电阻的影响。求：

（1）灯泡L正常发光时的电阻；

（2）滑片P在b端时，lmin内灯泡L消耗的电能；

（3）电源电压；

（4）在确保电路元件安全情况下，滑动变阻器允许连入电路的最小阻值。

【答案】（1）10Ω；（2）54J；（3）6V；（4）5Ω

【解析】

【详解】解：（1）灯泡的型号规格为“5V，2.5W”，即灯泡的额定功率

P额=2.5W

U额=5V

根据公式P=UI变形得

（2）当滑动变阻器完全接入电路时，即滑片P位于b端，此时电路中接入的电阻最大，电路中的电流最小，灯泡两端的电压最小，消耗的电功率最小，由乙图可知，P位于b端时，此时灯泡消耗的电功率为

P灯=0.9W

根据电能公式W=Pt得，滑片P在b端时，lmin内灯泡L消耗的电能

W灯= P灯t=0.9W×1×60s=54J

电源电压为

①

（3）当滑动变阻器的滑片P滑到中点时，电路中的电流为0.4A，此时电源电压为

③

由①③式得

代入①式得

（4）当滑动变阻器不接入时，此时电路中的电流最大为

最大电流大于电流表的量程电流表会被烧坏，所以电路中最大电流只能为0.6A，且滑动变阻器必须接入，根据串联电路中电压的规律可知，当电路中的电流最大为0.6A时，滑动变阻器接入电路的阻值最小，此时灯泡两端电压为，滑动变阻器两端电压也为3V，且刚好达到了电压表量程的最大值，所以此时接入电路的阻值为最小值

答：（1）灯泡L正常发光时的电阻为10Ω；

（2）滑片P在b端时，lmin内灯泡L消耗的电能为54J；

（3）电源电压为6V；

（4）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值为5Ω。
