所属成套资源:2022新版新人教版八年级物理下册习题课件(84份)
初中物理人教版八年级下册12.2 滑轮习题ppt课件
展开
这是一份初中物理人教版八年级下册12.2 滑轮习题ppt课件,共21页。PPT课件主要包含了省一半的力,动力的方向,知识点1定滑轮,知识点2动滑轮,可以改变用力的方向,费距离,1定滑轮和动滑轮等内容,欢迎下载使用。

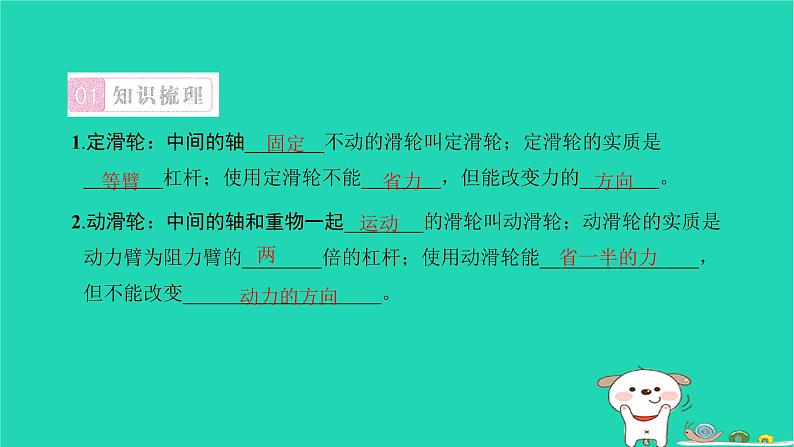

1.定滑轮:中间的轴________不动的滑轮叫定滑轮;定滑轮的实质是________杠杆;使用定滑轮不能________,但能改变力的________。
2.动滑轮:中间的轴和重物一起________的滑轮叫动滑轮;动滑轮的实质是动力臂为阻力臂的________倍的杠杆;使用动滑轮能________________,但不能改变____________________。

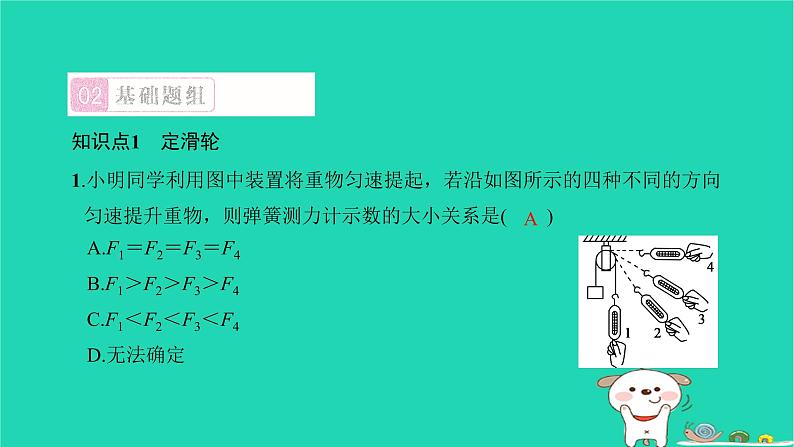

1.小明同学利用图中装置将重物匀速提起,若沿如图所示的四种不同的方向匀速提升重物,则弹簧测力计示数的大小关系是( )
A.F1=F2=F3=F4B.F1>F2>F3>F4C.F1<F2<F3<F4D.无法确定

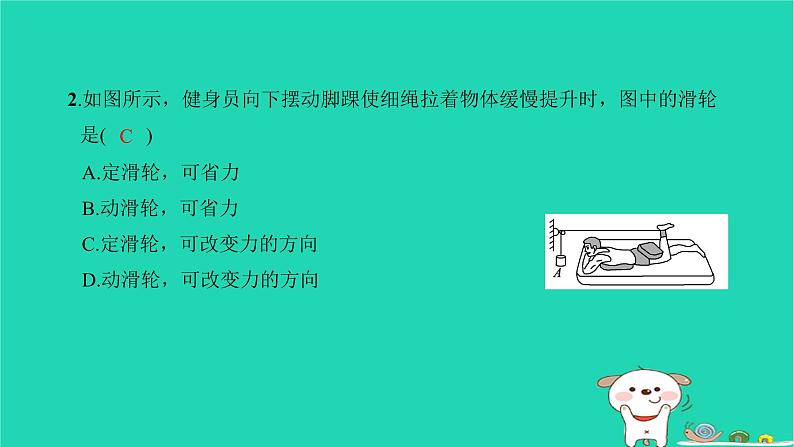

2.如图所示,健身员向下摆动脚踝使细绳拉着物体缓慢提升时,图中的滑轮是( )
A.定滑轮,可省力B.动滑轮,可省力C.定滑轮,可改变力的方向D.动滑轮,可改变力的方向

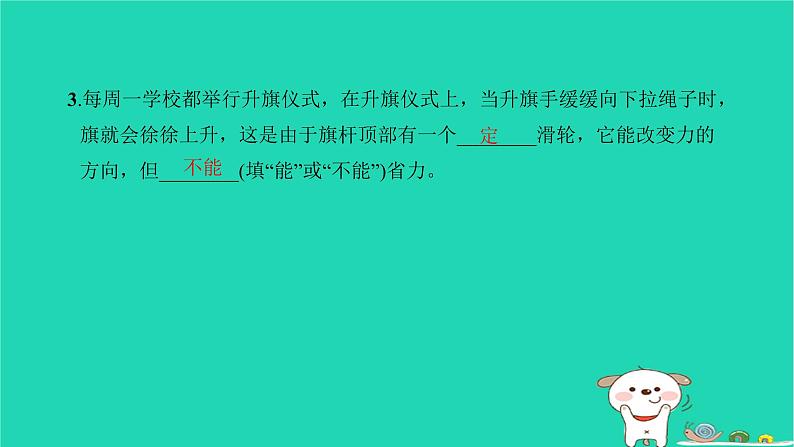

3.每周一学校都举行升旗仪式,在升旗仪式上,当升旗手缓缓向下拉绳子时,旗就会徐徐上升,这是由于旗杆顶部有一个________滑轮,它能改变力的方向,但________(填“能”或“不能”)省力。

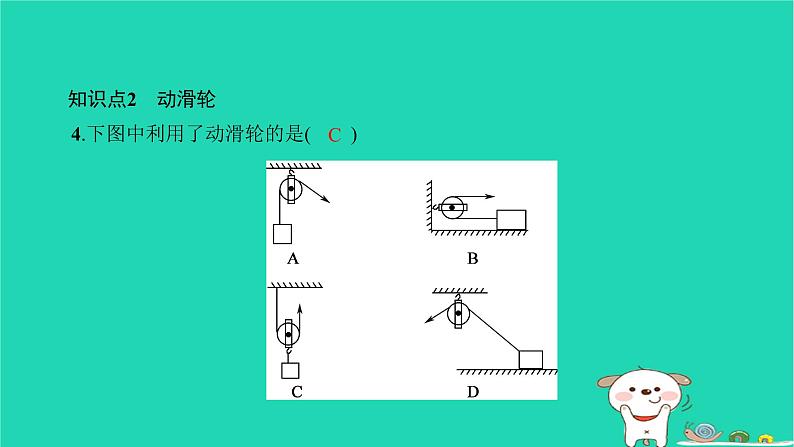

4.下图中利用了动滑轮的是( )

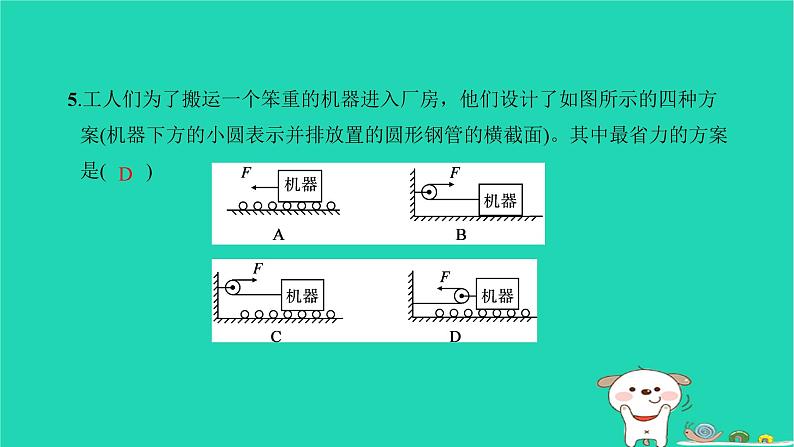

5.工人们为了搬运一个笨重的机器进入厂房,他们设计了如图所示的四种方案(机器下方的小圆表示并排放置的圆形钢管的横截面)。其中最省力的方案是( )

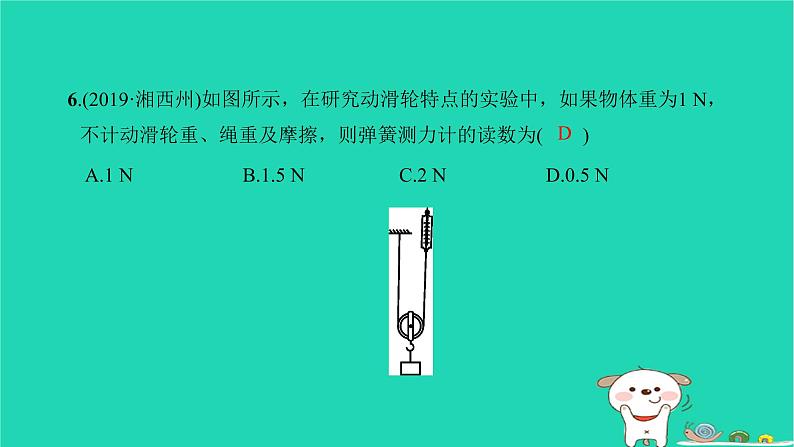

6.(2019·湘西州)如图所示,在研究动滑轮特点的实验中,如果物体重为1 N,不计动滑轮重、绳重及摩擦,则弹簧测力计的读数为( )
A.1 N B.1.5 N C.2 N D.0.5 N
7.小西学习了滑轮知识后,用一根绳和一个滑轮,借助木桩设计出如图所示的方案,将船拉近岸边。则( )
A.这是一个动滑轮,可省力B.这是一个定滑轮,可省力C.这是一个动滑轮,可改变力的方向D.这是一个定滑轮,可改变力的方向
8.如图所示,用一个动滑轮把重500 N的物体匀速提高2 m时,不计摩擦和动滑轮重,人对绳子的拉力为________N,绳子自由端移动________m,动滑轮的挂钩受到的拉力为________N。
9.如图,用同一滑轮匀速提升同一重物(不计摩擦),图中F1、F2、F3、F4之间的大小关系正确的是( )
A.F1=F2 B.F3=F4C.F1= F3 D.F2= F4
10.如图所示,在竖直向上大小为10 N的力F的作用下,重物A沿竖直方向匀速上升。已知重物A上升速度为0.2 m/s,不计滑轮重、绳重及绳与滑轮间的摩擦,则物体的重力大小和滑轮上升的速度分别为( )
A.20 N 0.4 m/s B.20 N 0.1 m/s
C.5 N 0.4 m/s D.5 N 0.1 m/s
11.如图所示,在水平拉力F的作用下,物体A匀速向右滑动时,弹簧测力计示数为10 N,不计滑轮重及滑轮与绳之间的摩擦,则水平拉力F和物体A与水平面之间的摩擦力f的大小分别是( )
A.F=20 N,f=20 N B.F=10 N,f=20 NC.F=20 N,f=10 N D.F=10 N,f=10 N
12.如图所示,重物及杠杆不变,那么F1和F2及滑轮属于哪种情况( )
A.甲图中为定滑轮,乙图中为动滑轮,F1>F2B.甲图中为定滑轮,乙图中为动滑轮,F1<F2C.甲图中为动滑轮,乙图中为定滑轮,F1<F2D.甲图中为动滑轮,乙图中为定滑轮,F1=F2
13.如图所示,滑轮重和摩擦均不计,物体重都是100 N,物体与水平面间的摩擦力都是30 N,则F1=________N,F2=________N,F3=________N。
14.小华在探究使用动滑轮是否省力时,装置如图所示。
(1)在图中标出支点O和拉力F的力臂L。(2)若实验中提供下列三种重力不同的钩码,在不超过弹簧测力计量程的限度下,她最好选择________(填字母)。
A.0.2 N B.0.5 N C.1 N
(3)小华发现钩码越多,F越接近________G。
15.小海同学做“研究定滑轮和动滑轮特点”的实验,他按如图所示提起钩码,保持测力计匀速移动,分别测得一组数据如下表所示:
(1)比较测力计示数的大小可知,使用动滑轮的好处是________。 (2)比较测力计拉力的方向可知,使用定滑轮的好处是____________________。
(3)把钩码升高相同的高度,比较乙和丙中测力计移动的距离可知,使用动滑轮________。 (4)图乙中弹簧测力计的示数大于钩码重,图丙中弹簧测力计的示数大于钩码重的一半的原因是________________________________________________。
绳与滑轮之间有摩擦,滑轮受到重力作用
2.无论滑轮怎样放置、怎样用,当物体处于静止状态或做匀速直线运动时,物体或滑轮都是平衡状态。我们若选择一个处于平衡状态的滑轮作为研究对象来看,如图所示,滑轮都受三个力,且作用在轴心上的力等于作用在轮上绳子的力的2倍,即F=2F1=2F2。
