人教版八年级下册第十二章 简单机械综合与测试作业课件ppt

这是一份人教版八年级下册第十二章 简单机械综合与测试作业课件ppt，共21页。PPT课件主要包含了少移动距离，逆时针旋转，等臂杠杆，计算题9分等内容，欢迎下载使用。

一、选择题(每小题4分，共32分)

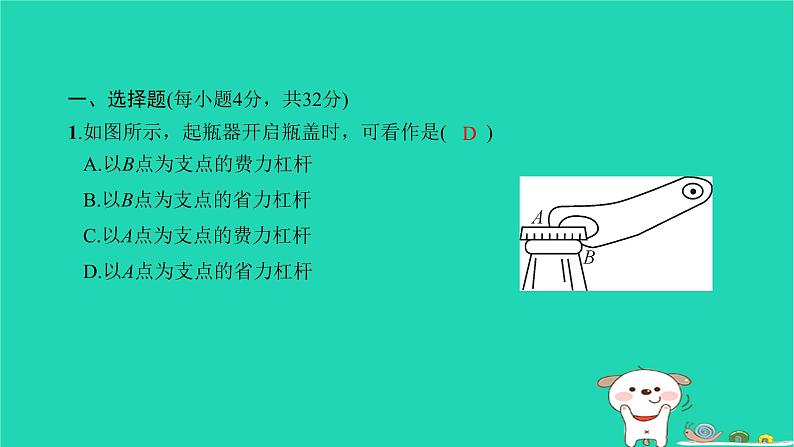

1.如图所示，起瓶器开启瓶盖时，可看作是(　　)
A.以B点为支点的费力杠杆B.以B点为支点的省力杠杆C.以A点为支点的费力杠杆D.以A点为支点的省力杠杆

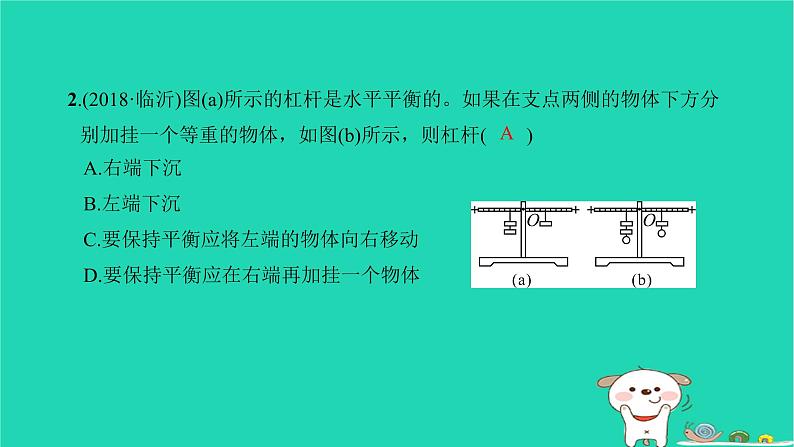

2.(2018·临沂)图(a)所示的杠杆是水平平衡的。如果在支点两侧的物体下方分别加挂一个等重的物体，如图(b)所示，则杠杆(　　)
A.右端下沉B.左端下沉C.要保持平衡应将左端的物体向右移动D.要保持平衡应在右端再加挂一个物体

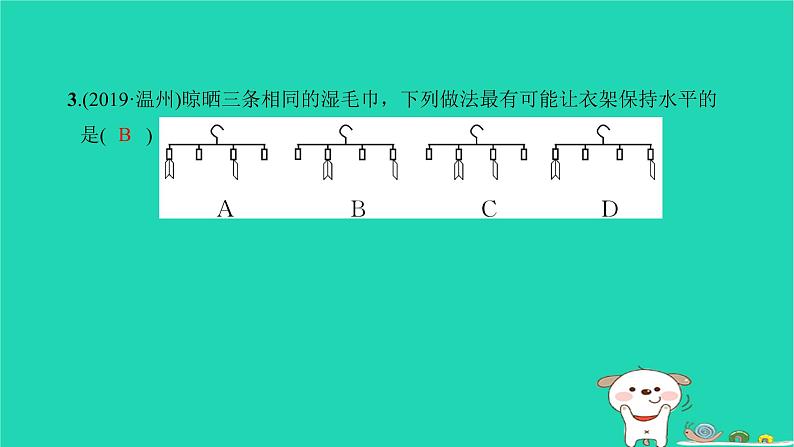

3.(2019·温州)晾晒三条相同的湿毛巾，下列做法最有可能让衣架保持水平的是(　　)

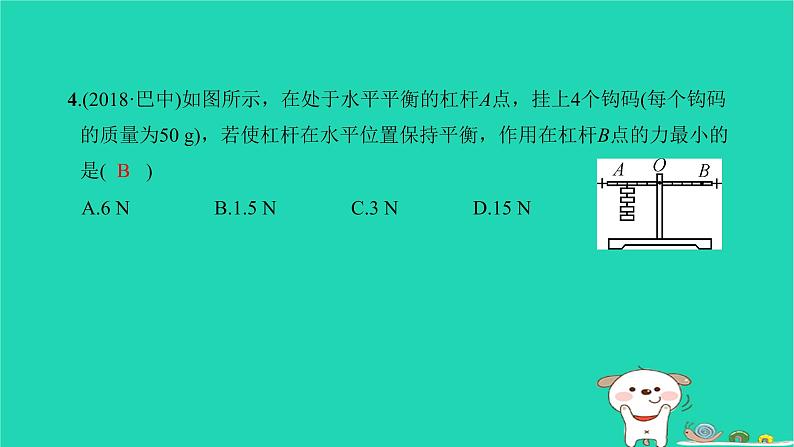

4.(2018·巴中)如图所示，在处于水平平衡的杠杆A点，挂上4个钩码(每个钩码的质量为50 g)，若使杠杆在水平位置保持平衡，作用在杠杆B点的力最小的是(　　)
A.6 N B.1.5 N C.3 N D.15 N

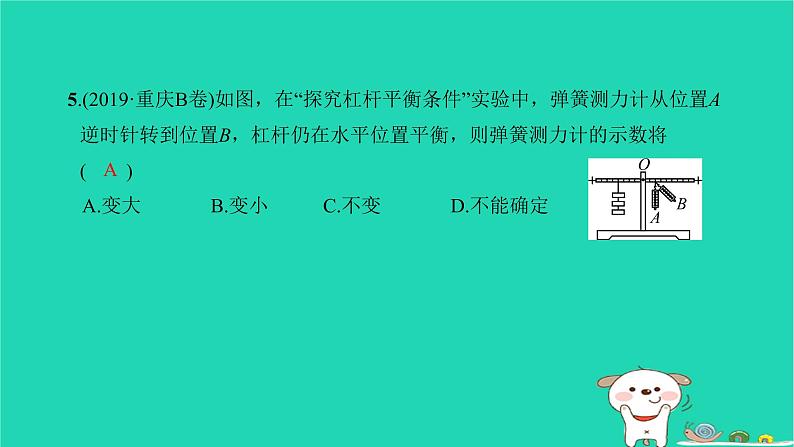

5.(2019·重庆B卷)如图，在“探究杠杆平衡条件”实验中，弹簧测力计从位置A逆时针转到位置B，杠杆仍在水平位置平衡，则弹簧测力计的示数将 (　　)
A.变大 B.变小 C.不变 D.不能确定

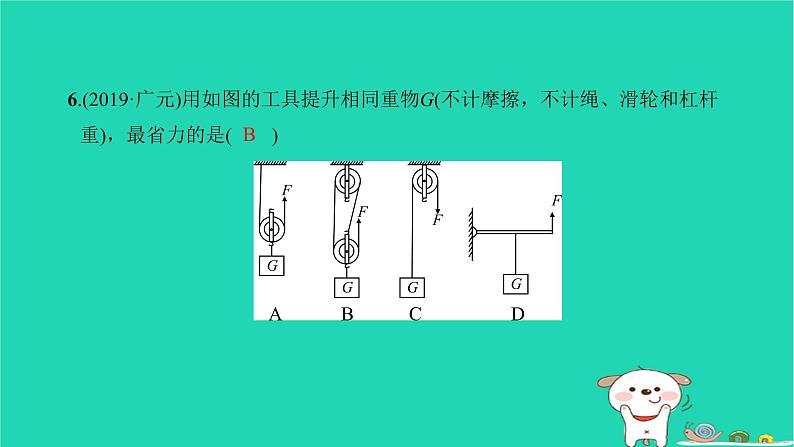

6.(2019·广元)用如图的工具提升相同重物G(不计摩擦，不计绳、滑轮和杠杆重)，最省力的是(　　)

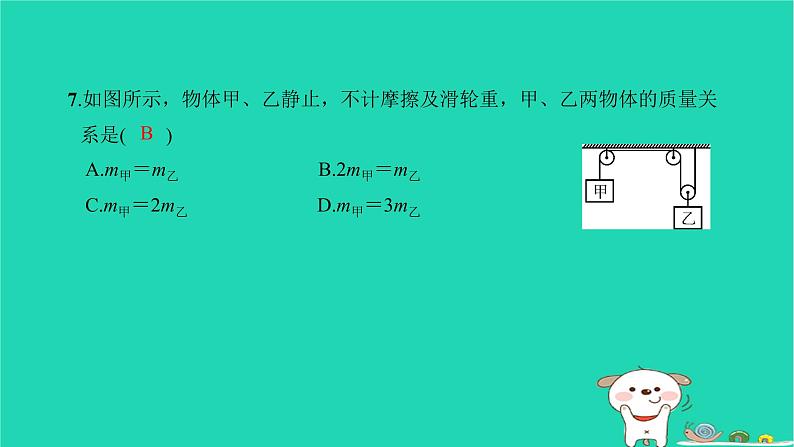

7.如图所示，物体甲、乙静止，不计摩擦及滑轮重，甲、乙两物体的质量关系是(　　)
A.m甲＝m乙 B.2m甲＝m乙C.m甲＝2m乙 D.m甲＝3m乙
8.用如图所示的滑轮组将物体提在空中静止，重物和每个滑轮的重量均为G，不计绳重和各处摩擦，则拉力F的大小为(　　)
A. G B.G C. D. G
二、填空题(每空3分，共39分)
9.如图所示，妈妈体重比小明大，跷跷板水平平衡时，妈妈比小明离转轴________(填“远”或“近”)。若小明往转轴靠近一小段距离，为了保持跷跷板水平平衡，妈妈应适当________(填“远离”或“靠近”)转轴。
10.(2019·宜昌)如图所示，赛艇的船桨是一种杠杆，划船时它是一支_______力杠杆，手移动的距离________(填“大于”或“小于”)桨在水中移动的距离。
11.(2019·广安)如图所示，一轻质杠杆水平支在支架上，OA∶OC＝2∶1，G1是边长为5 cm的正方体，G2重20 N，则绳子对G1的拉力为________N，此时G1对地面的压强为2×104 Pa，G1重________N。
12.如图所示，已知物体A和动滑轮的总重为200 N，当物体A匀速上升高度为 1 m时，绳子移动的距离为________m，人对绳子的拉力为________N，拉力所做的功为________J。(绳子与滑轮的摩擦力、空气阻力忽略不计)
13.如图所示，图中的滑轮是_______滑轮，如果重物重100 N(滑轮重不计)，滑轮上升速度为5 cm/s，则拉力F＝_______N，重物上升速度为________cm/s。这样使用滑轮组的好处在于____________________。
三、作图与实验探究题(第14题4分，第15题4分，第16题12分，共20分)
14.(2019·武威)如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F1的示意图。
15.请在图中画出滑轮最省力的绕法。
16.(2019·威海)小明利用杠杆做了以下实验，实验时使用的每个钩码的质量均相等，杠杆上相邻刻线间的距离相等，请回答下列问题：
(1)如图甲所示，将杠杆中点置于支架上，当杠杆静止时，发现杠杆的左端下沉，若想使杠杆在水平位置平衡，应将杠杆的平衡螺母向________调节。杠杆在水平位置平衡后，在A点悬挂2个钩码，要使杠杆在水平位置再次平衡，需在B点悬挂________个钩码；之后在A、B两点再各增加1个钩码，杠杆将________________(填“不动”“顺时针旋转”或“逆时针旋转”)。
(2)如图乙所示，小明在A、C两点分别悬挂等重的载物盘，制作了一个天平，左盘盛放物体，右盘加减砝码，此天平是利用了哪一类杠杆制作而成的？________。(3)小明正确使用自制天平称量物体质量时：①假如支点O因某种原因向右偏移，则测量值________(填“大于”“等于”或“小于”)真实值；②假如砝码因生锈等原因质量增大，则测量值________(填“大于”“等于”或“小于”)真实值。
17.电气化铁路的高压输电线，无论在严冬还是盛夏都要绷直，才能使高压线与列车的电极接触良好，这就必须对高压线施加恒定的拉力。为此，工程师设计了如图甲所示的恒拉力系统，其简化原理图如图乙所示。实际测量得到每个水泥块的体积为1.5×10－2 m3，共悬挂20个水泥块。已知水泥块的密度为2.6×103 kg/m3，g取10 N/kg。
(1)请指出图乙中的动滑轮和定滑轮。
解：(1)图中C是动滑轮,A和B是定滑轮。
(2)滑轮组对高压线的拉力是多大？
(2)每个水泥块的质量：m1＝ρV1＝2.6×103 kg/m3×1.5×10－2m3＝39 kg,每个水泥块的重：G1＝m1g＝39 kg×10 N/kg＝390 N,水泥块对钢丝绳的拉力：F1＝20 G1＝20×390 N＝7.8×103 N,由图可知,动滑轮由3段绳子承担,滑轮组对高压输电线的拉力：F2＝3F1＝3×7.8×103 N＝2.34×104 N。
