2021学年第2节 电流和电路同步练习题

这是一份2021学年第2节 电流和电路同步练习题，共5页。试卷主要包含了选择题，填空题，作图题等内容，欢迎下载使用。
一、选择题
1.在所示电路图中,闭合开关,两灯都发光,若其中一盏灯的灯丝断了而另一盏灯会不亮的是( )
2.完整的电路由电源、开关、导线、用电器等部分组成,关于电源的作用说法正确的是( )
A.提供电能的装置 B.消耗电能的装置
C.传输电能的装置 D.控制电路的装置
3.下列有关电流的说法正确的是( )
A.只有正电荷定向移动才能形成电流
B.电路中有电流就一定有电荷发生移动
C.正、负电荷同时向相反方向定向移动不能形成电流
D.金属导体中,自由电子定向移动的方向就是电流的方向
4.如图所示,闭合开关S后看到L1发光、L2不发光,可能的原因是( )
A.灯L1断路 B.灯L1短路
C.灯L2接触不良 D.灯L2短路

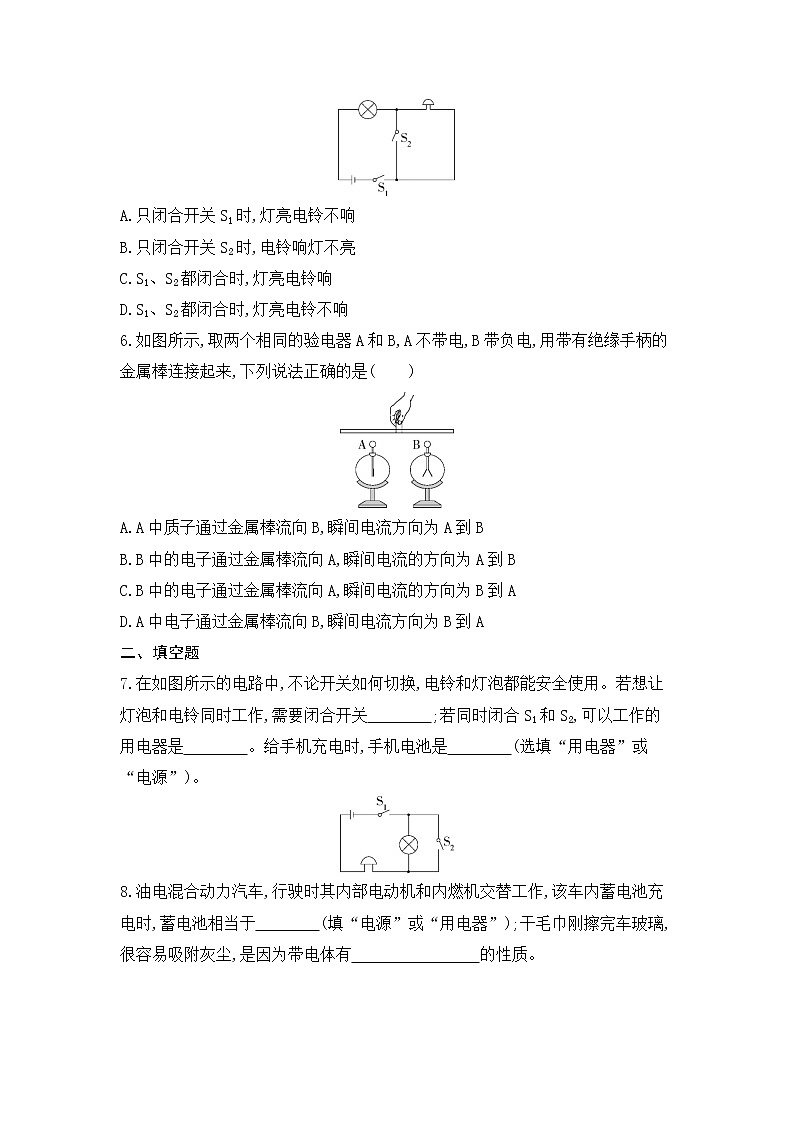

5.关于如图电路,下面说法正确的是( )
A.只闭合开关S1时,灯亮电铃不响
B.只闭合开关S2时,电铃响灯不亮
C.S1、S2都闭合时,灯亮电铃响
D.S1、S2都闭合时,灯亮电铃不响
6.如图所示,取两个相同的验电器A和B,A不带电,B带负电,用带有绝缘手柄的金属棒连接起来,下列说法正确的是( )
A.A中质子通过金属棒流向B,瞬间电流方向为A到B
B.B中的电子通过金属棒流向A,瞬间电流的方向为A到B
C.B中的电子通过金属棒流向A,瞬间电流的方向为B到A
D.A中电子通过金属棒流向B,瞬间电流方向为B到A
二、填空题
7.在如图所示的电路中,不论开关如何切换,电铃和灯泡都能安全使用。若想让灯泡和电铃同时工作,需要闭合开关 ;若同时闭合S1和S2,可以工作的用电器是 。给手机充电时,手机电池是 (选填“用电器”或“电源”)。
8.油电混合动力汽车,行驶时其内部电动机和内燃机交替工作,该车内蓄电池充电时,蓄电池相当于 (填“电源”或“用电器”);干毛巾刚擦完车玻璃,很容易吸附灰尘,是因为带电体有 的性质。
9.如图所示,当开关S1闭合、S2断开时,电路中灯 (选填“L1”“L2”或“L1、L2”)发光;当开关S1、S2都闭合时,电路中灯 (选填“L1”“L2”或“L1、L2”)发光。
10.小文同学在连接电路时,将最后一根导线接通的瞬间,灯泡发出了明亮的光芒,正当他为完成实验而沾沾自喜时,同组同学却说他的操作是错误的。他的错误在于:连接电路时,开关没有 。
三、作图题
11.对照实物图画出电路图。
12.根据如图的实物图画出电路图。
答案全解全析
1.答案 A 电路中的两盏电灯原本都发光,其中一盏灯的灯丝断了,另一盏灯也同时不亮,这表明另一盏灯与电源间也会断路,故A符合题意。
2.答案 A 一个完整的电路由电源、用电器、导线和开关组成,其中电源的作用是给用电器供电,即提供电能的装置;用电器是消耗电能的装置;导线是传输电能的装置;开关是控制电路的装置。故选A。
3.答案 B 电荷定向移动形成电流,正电荷、负电荷定向移动均能形成电流,故A错误;电荷的定向移动形成电流,电路中有电流就一定有电荷发生了移动,故B正确;电荷的定向移动形成电流,定向移动的电荷可以是正电荷,可以是负电荷,也可以是正、负电荷向相反方向定向移动,故C错误;金属导体中,自由电子定向移动形成电流,自由电子定向移动的方向与电流的方向相反,故D错误。
4.答案 C 当闭合开关S后看到灯L1发光、灯L2不发光,所以灯L1是正常的,灯L2不可能短路,因为灯L2短路会造成整个电路短路,所以灯L2断路(接触不良),故C正确。
5.答案 D 只闭合开关S1时,电铃和灯泡与电源接通,灯亮电铃响,故A错误;只闭合开关S2时,电路中无电流,电铃不响灯不亮,故B错误;当开关S1和S2都闭合时,电铃被短路没有电流通过,所以电铃不响,只有灯泡亮,故C错误,D正确。
6.答案 B A不带电,B带负电,用带有绝缘手柄的金属棒把A和B连接起来,自由电子由B向A移动;自由电子定向移动的方向与电流方向相反,所以瞬间电流的方向为A到B。故A、C、D错误,B正确。
7.答案 S1 电铃 用电器
解析 若想让灯泡和电铃同时工作,需要闭合开关S1。若同时闭合S1和S2,可以工作的用电器是电铃,此时灯泡被短接。给手机充电时,手机电池是用电器。
8.答案 用电器 吸引轻小物体
解析 给汽车蓄电池充电时,蓄电池消耗电能,所以相当于用电器;
干毛巾刚擦完车玻璃,很容易吸附灰尘,这是因为玻璃由于摩擦而带了电,带电体能吸引轻小物体。
9.答案 L1 L1、L2
解析 当S1闭合、S2断开时,灯泡L2不接入电路中,只有L1亮;当开关S1、S2都闭合时,电流从电源的正极出来,先经过S1后分成两条支路,一条经过L2、开关S2,另一条经过L1,然后共同回到电源的负极,故灯泡L1、L2都亮。
10.答案 断开
解析 连接电路时,为防止电路中出现短路现象造成电源或用电器损坏,开关应断开。
11.答案 如图所示
解析 由实物图可知,电流从电源正极出发分两支,一支经灯泡、开关S1,另一支经开关S2、电动机,然后汇合经开关S,回到电源负极。
12.答案 如图所示
解析 由实物图可知,电流从电源正极出发,分成两条支路,一条经过S1、L1,另一条经过L2、S2,然后共同回到电源负极。
