一、选择题

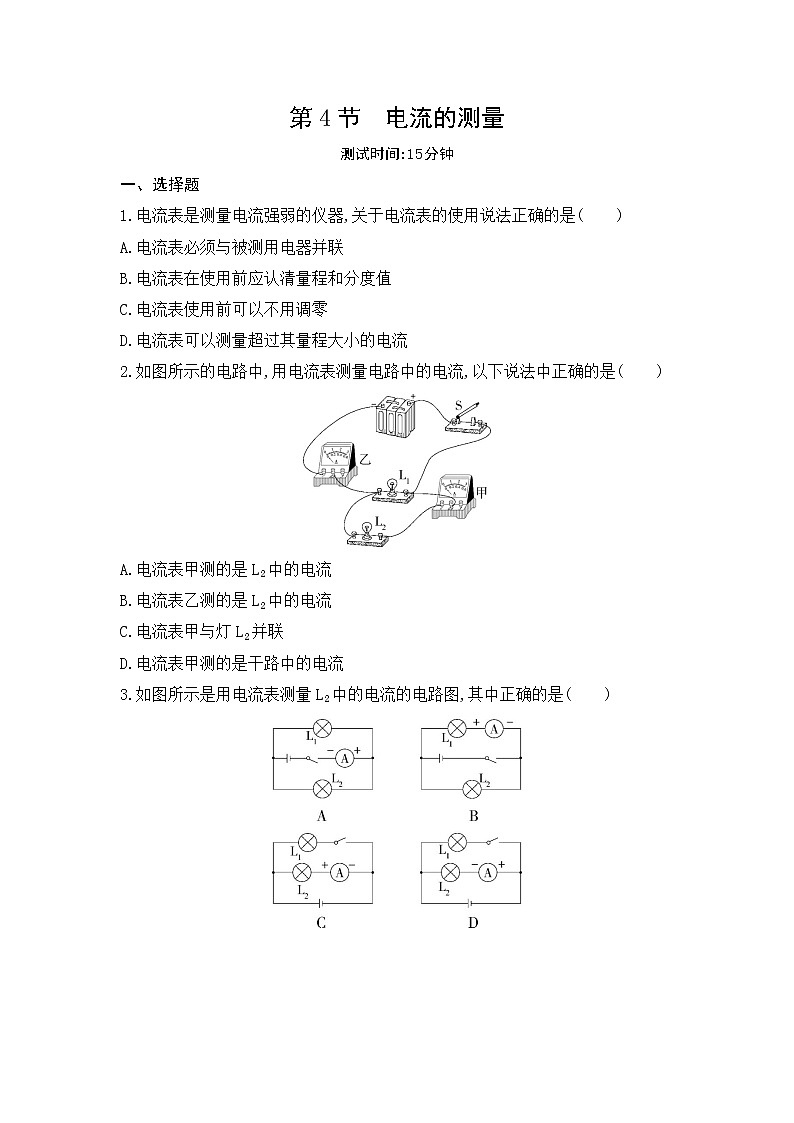

1.电流表是测量电流强弱的仪器,关于电流表的使用说法正确的是( )
A.电流表必须与被测用电器并联
B.电流表在使用前应认清量程和分度值
C.电流表使用前可以不用调零
D.电流表可以测量超过其量程大小的电流
2.如图所示的电路中,用电流表测量电路中的电流,以下说法中正确的是( )
A.电流表甲测的是L2中的电流
B.电流表乙测的是L2中的电流
C.电流表甲与灯L2并联
D.电流表甲测的是干路中的电流
3.如图所示是用电流表测量L2中的电流的电路图,其中正确的是( )

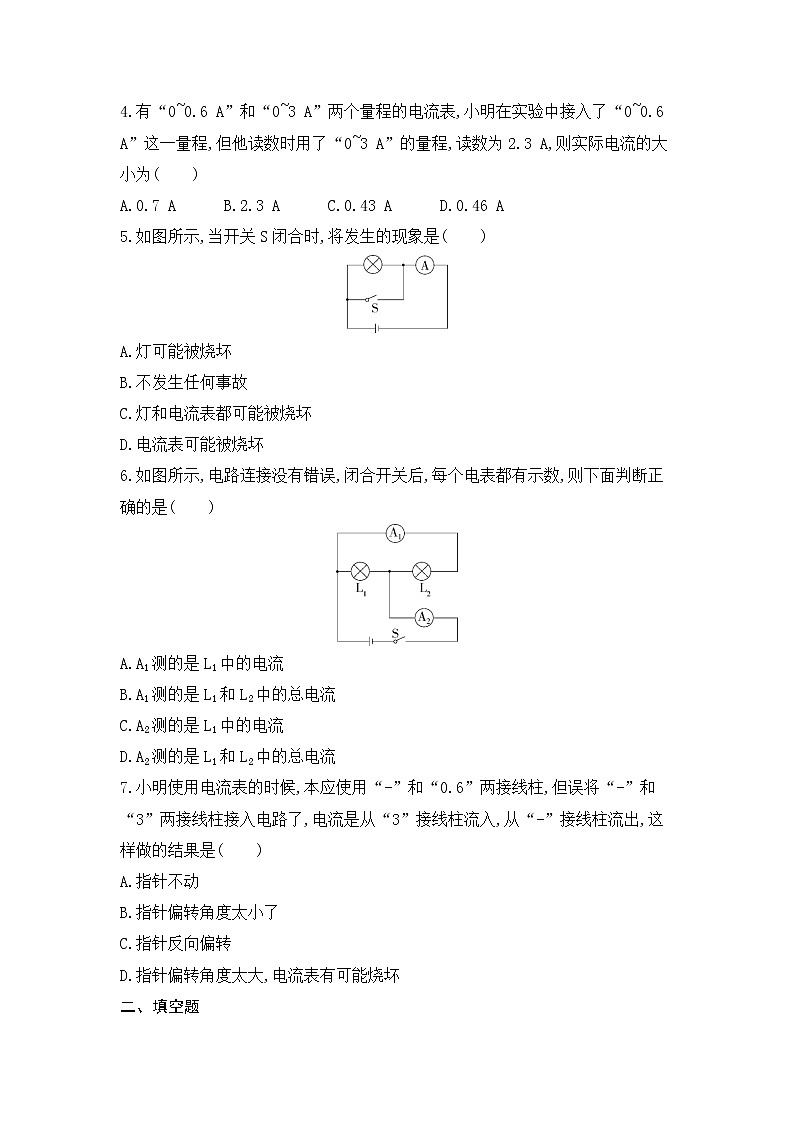

4.有“0~0.6 A”和“0~3 A”两个量程的电流表,小明在实验中接入了“0~0.6 A”这一量程,但他读数时用了“0~3 A”的量程,读数为2.3 A,则实际电流的大小为( )
A.0.7 A B.2.3 A A A
5.如图所示,当开关S闭合时,将发生的现象是( )
A.灯可能被烧坏
B.不发生任何事故
C.灯和电流表都可能被烧坏
D.电流表可能被烧坏
6.如图所示,电路连接没有错误,闭合开关后,每个电表都有示数,则下面判断正确的是( )
A.A1测的是L1中的电流
B.A1测的是L1和L2中的总电流
C.A2测的是L1中的电流
D.A2测的是L1和L2中的总电流
7.小明使用电流表的时候,本应使用“-”和“0.6”两接线柱,但误将“-”和“3”两接线柱接入电路了,电流是从“3”接线柱流入,从“-”接线柱流出,这样做的结果是( )
A.指针不动
B.指针偏转角度太小了
C.指针反向偏转
D.指针偏转角度太大,电流表有可能烧坏
二、填空题

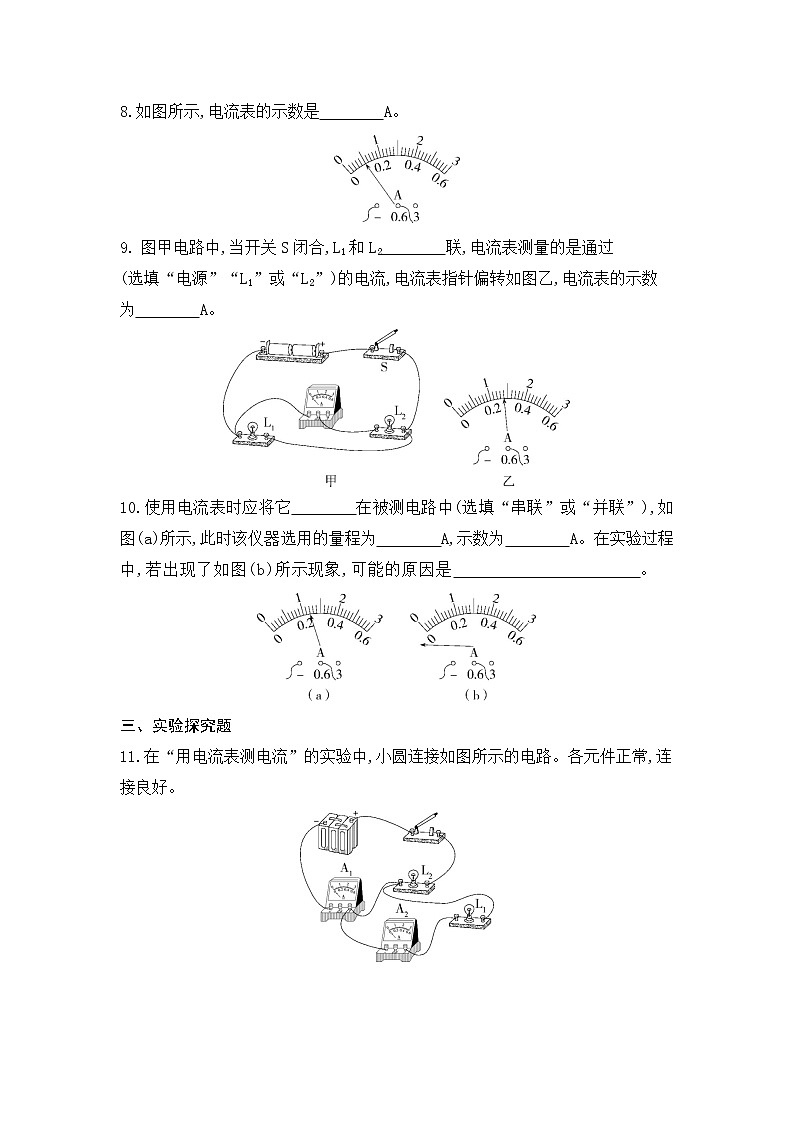

8.如图所示,电流表的示数是 A。
图甲电路中,当开关S闭合,L1和L2 联,电流表测量的是通过 (选填“电源”“L1”或“L2”)的电流,电流表指针偏转如图乙,电流表的示数
为 A。
10.使用电流表时应将它 在被测电路中(选填“串联”或“并联”),如图(a)所示,此时该仪器选用的量程为 A,示数为 A。在实验过程中,若出现了如图(b)所示现象,可能的原因是 。
三、实验探究题
11.在“用电流表测电流”的实验中,小圆连接如图所示的电路。各元件正常,连接良好。
(1)闭合开关,灯泡L1 ,灯泡L2 (两空都选填“发光”或“不发光”)。针对这个现象,判断该电路存在的问题是 。
(2)请在原图上,只改动一根导线,使得两个电流表分别测干路和支路的电流。(要求:在需改动的导线上打个“✕”,再画出改动后的导线,导线不许交叉)
(3)改好后,闭合开关,电流表A1的示数为0.5 A,电流表A2的示数为0.32 A,则通过小灯泡L1的电流是 A。若灯泡L2的灯丝突然烧断,则电流表A1的示数为 A,电流表A2的示数为 A。
答案全解全析
1.答案 B 电流表测量待测电路中的电流时,必须与被测用电器串联,故A错误;电流表在使用前应认清量程和分度值,故B正确;电流表使用前应该调零,故C错误;电流表不可以测量超过其量程大小的电流,否则容易损坏电流表,故D错误。
2.答案 A 分析该图可知,两个灯泡并联,甲电流表与灯泡L2串联在支路中,测量的是L2中的电流,乙电流表测量的是干路电流,故A正确,B、C、D错误。
3.答案 C 两只灯泡并联,电流表串联在干路中,测量的是干路中的电流,故A错误;两只灯泡并联,电流表串联在L1支路中,测量的是通过L1的电流,故B错误;两只灯泡并联,电流表与灯泡L2串联,测量的是通过L2的电流,正负接线柱连接正确,故C正确;两只灯泡并联,电流表与灯泡L2串联,但正负接线柱连接错误,故D错误。
4.答案 D 电流表的“0~3 A”的量程的分度值为0.1 A,“0~0.6 A”的量程的分度值为0.02 A,故当指针正好指在2.3 A的刻度线时,小量程对应的示数是0.46 A。故选D。
5.答案 D 闭合开关S后,灯泡被短路,同时,电流表直接连在电源两端,则会造成电流过大,易将电流表和电源烧坏,故D正确,A、B、C错误。
6.答案 D 灯L1和灯L2是并联的,A1测量L2中的电流,A2测的是L1和L2中的总电流。故选D。
7.答案 B 本应使用“-”和“0.6”两接线柱,说明电流较小,将“-”和“3”两接线柱接入电路,而电流从“3”流入,从“-”流出,说明正、负接线柱连接正确,只是指针偏转角度会变小。故选B。
8.答案 0.1
解析 由图可知,电流表接的是“-”和“0.6”两个接线柱,则电流表的量程为0~0.6 A,分度值为0.02 A,示数为0.1 A。
9.答案 并 L2 0.28
解析 由图甲可知,闭合开关后,电流的路径有两条,电流分别经过两个灯泡,则L1和L2并联;电流表与灯L2串联在同一支路中,因此测量的是灯L2中的电流;由图乙可知,电流表的量程为0~0.6 A,分度值为0.02 A,其示数为0.28 A。
10.答案 串联 0~0.6 0.24 电流表的正负接线柱接反了
解析 (1)用电流表测电流时,应与被测电路串联。
(2)由图(a)可知电流表的量程为0~0.6 A,分度值为0.02 A,所以电流表的示数为0.24 A。
(3)由图(b)所示现象知电流表的正负接线柱接反了。
11.答案 (1)不发光 发光 L1、A2被短路 (2)见解析 (3)0.32 0.32 0.32
解析 (1)闭合开关,从实物图可知:L1、A2被短路,L1不发光,L2发光;
(2)要使两电流表分别测干路和支路的电流,应将L1右接线柱、L2左接线柱之间导线的上端改接到L2右接线柱上,如图所示;
(3)由题可知,两灯泡并联,电流表A1测干路中的电流,电流表A2测灯L1中的电流,则通过小灯泡L1的电流是0.32 A,若灯泡L2的灯丝突然烧断,则电流表A1、A2都测灯L1中的电流,因并联电路各支路互不影响,所以L1中的电流仍然是0.32 A,则此时电流表A1、A2的示数都为0.32 A。
