人教版九年级全册第4节 变阻器习题

这是一份人教版九年级全册第4节 变阻器习题，共7页。试卷主要包含了选择题，填空题，实验探究题等内容，欢迎下载使用。

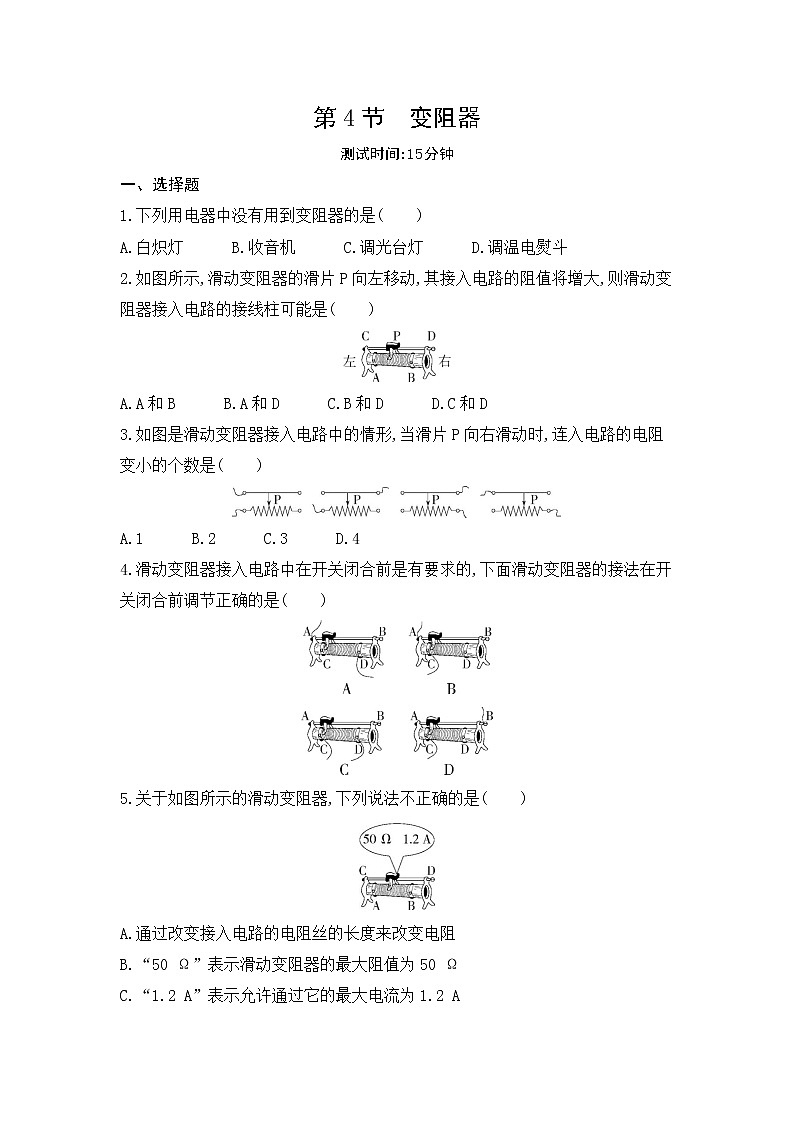

一、选择题
1.下列用电器中没有用到变阻器的是( )
A.白炽灯 B.收音机 C.调光台灯 D.调温电熨斗
2.如图所示,滑动变阻器的滑片P向左移动,其接入电路的阻值将增大,则滑动变阻器接入电路的接线柱可能是( )
A.A和B B.A和D C.B和D D.C和D
3.如图是滑动变阻器接入电路中的情形,当滑片P向右滑动时,连入电路的电阻变小的个数是( )
A.1 B.2 C.3 D.4
4.滑动变阻器接入电路中在开关闭合前是有要求的,下面滑动变阻器的接法在开关闭合前调节正确的是( )
5.关于如图所示的滑动变阻器,下列说法不正确的是( )
A.通过改变接入电路的电阻丝的长度来改变电阻
B.“50 Ω”表示滑动变阻器的最大阻值为50 Ω
C.“1.2 A”表示允许通过它的最大电流为1.2 A
D.接A、C接线柱,向左移动滑片,其接入电路的电阻变大

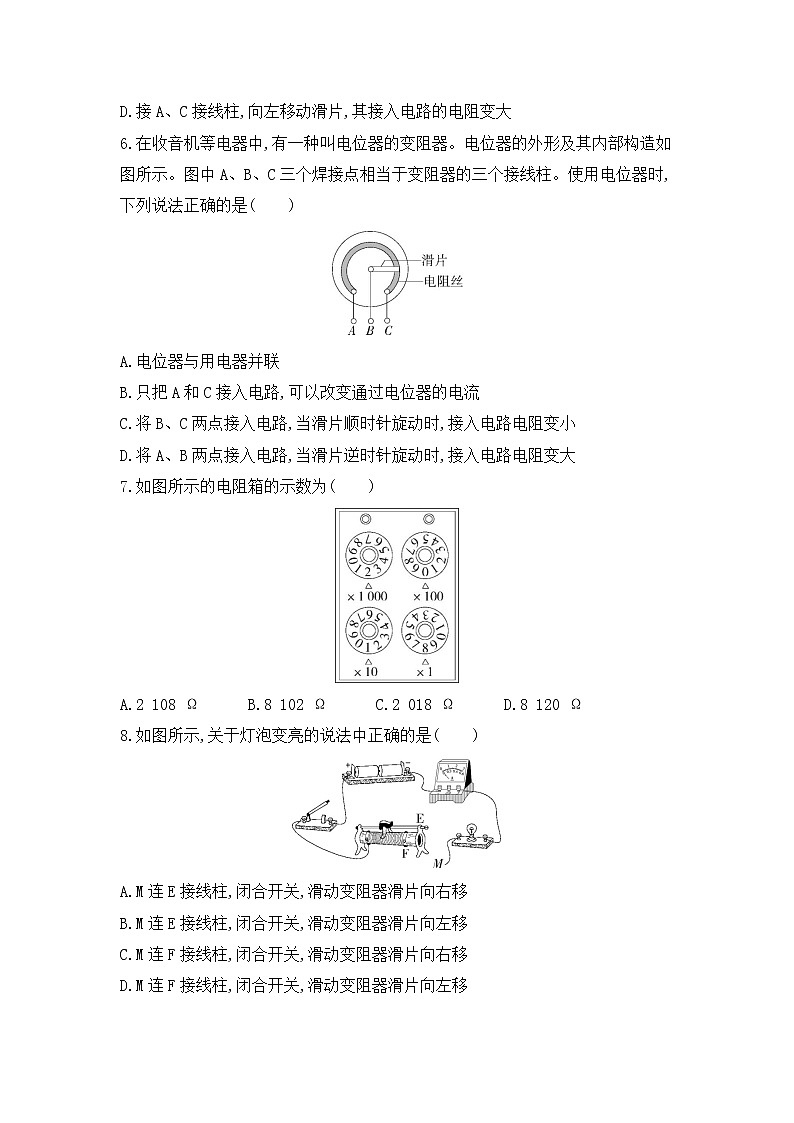

6.在收音机等电器中,有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时,下列说法正确的是( )
A.电位器与用电器并联
B.只把A和C接入电路,可以改变通过电位器的电流
C.将B、C两点接入电路,当滑片顺时针旋动时,接入电路电阻变小
D.将A、B两点接入电路,当滑片逆时针旋动时,接入电路电阻变大
7.如图所示的电阻箱的示数为( )
A.2 108 Ω B.8 102 Ω C.2 018 Ω D.8 120 Ω
8.如图所示,关于灯泡变亮的说法中正确的是( )
A.M连E接线柱,闭合开关,滑动变阻器滑片向右移
B.M连E接线柱,闭合开关,滑动变阻器滑片向左移
C.M连F接线柱,闭合开关,滑动变阻器滑片向右移
D.M连F接线柱,闭合开关,滑动变阻器滑片向左移

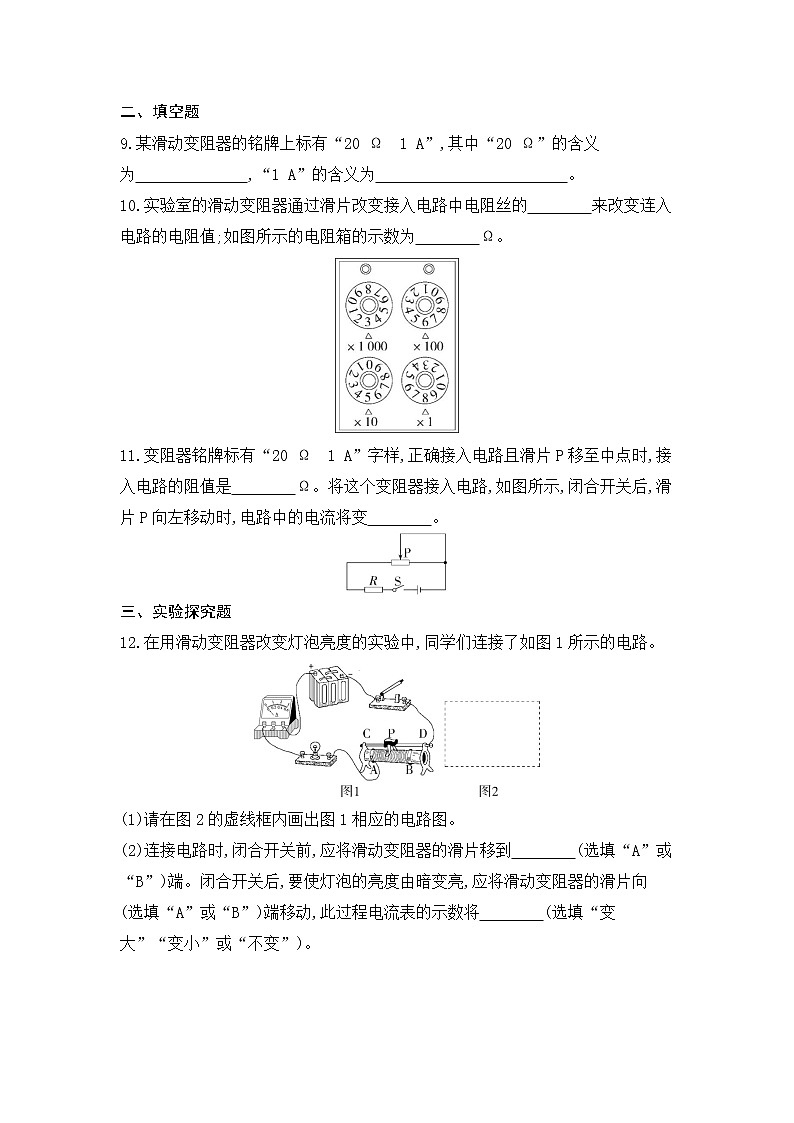

二、填空题
9.某滑动变阻器的铭牌上标有“20 Ω 1 A”,其中“20 Ω”的含义为 ,“1 A”的含义为 。
10.实验室的滑动变阻器通过滑片改变接入电路中电阻丝的 来改变连入电路的电阻值;如图所示的电阻箱的示数为 Ω。
11.变阻器铭牌标有“20 Ω 1 A”字样,正确接入电路且滑片P移至中点时,接入电路的阻值是 Ω。将这个变阻器接入电路,如图所示,闭合开关后,滑片P向左移动时,电路中的电流将变 。
三、实验探究题
12.在用滑动变阻器改变灯泡亮度的实验中,同学们连接了如图1所示的电路。
(1)请在图2的虚线框内画出图1相应的电路图。
(2)连接电路时,闭合开关前,应将滑动变阻器的滑片移到 (选填“A”或“B”)端。闭合开关后,要使灯泡的亮度由暗变亮,应将滑动变阻器的滑片向 (选填“A”或“B”)端移动,此过程电流表的示数将 (选填“变大”“变小”或“不变”)。
(3)甲同学连接好电路,闭合开关后,发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是滑动变阻器同时连接了 两个接线柱。(填字母符号)
(4)乙同学连接电路时,当接完最后一根导线,灯泡立刻发出耀眼的光并很快熄灭。找出实验操作中的两个不当之处(滑动变阻器选择了一上一下两个接线柱):
① 。
② 。
答案全解全析
1.答案 A 白炽灯亮度不可调,没有用到变阻器,故A符合题意;收音机的音量是可调的,用到了变阻器,故B不符合题意;调光台灯可以改变通过灯泡的电流,用到了变阻器,故C不符合题意;调温电熨斗可以改变电路中的电流,用到了变阻器,故D不符合题意。
2.答案 C 当滑片向左移动时,变阻器接入电路的电阻变大,说明接入电路的电阻丝变长。需要接入上面的一个接线柱和下面的右端接线柱。故选C。
3.答案 B 前两个图中滑片左侧的电阻丝接入电路,滑片向右移动时,接入电路中电阻丝的长度增大,连入电路的电阻变大。后两个图中滑片右侧的电阻丝接入电路,滑片向右移动时,接入电路中电阻丝的长度减小,则连入电路的电阻变小。故选B。
4.答案 A 为了保护电路,闭合开关前滑动变阻器连入电路的阻值要调至最大;由图A可知,该图采用“一上一下”的接法,滑片在最左端,滑动变阻器接入电路的电阻为最大,故A正确;由图B、D可知,两图采用“一上一下”的接法,滑片均在最左端,此时滑动变阻器接入电路的电阻均为0,故B、D错误;图C中滑动变阻器下面的两个接线柱接入了电路,接法错误,无法改变电阻的大小,故C错误。
5.答案 D 滑动变阻器的原理是通过改变接入电路中的电阻线的长度来改变接入电路中电阻的大小,故A正确;滑动变阻器上标有“50 Ω 1.2 A”的字样,其中“50 Ω”表示其最大阻值为50 Ω,“1.2 A”表示允许通过它的最大电流为1.2 A,故B、C正确;接A、C接线柱,当滑片向左移动时,变阻器接入电路的电阻丝变短,电阻变小,故D错误。
6.答案 C 电位器控制用电器时,需要与用电器串联,故A错误;只把A和C接入电路,电位器无法改变连入电路中电阻的大小,无法改变通过电位器的电流,故B错误;只把B和C接入电路,当滑片顺时针旋动时,B、C间电阻丝的长度变短,电位器接入电路电阻变小,故C正确;只把A和B接入电路,当滑片逆时针旋动时,电位器接入电路电阻丝的长度变短,电阻变小,故D错误。
7.答案 C 由图知,×1 000的位置对应的数是2,×100的位置对应的数是0,×10的位置对应的数是1,×1的位置对应的数是8,故电阻箱的示数是2 018 Ω。故选C。
8.答案 B 小灯泡和滑动变阻器串联在电路中,滑动变阻器接入左半段,M接E时,滑动变阻器的滑片向右移动,滑动变阻器接入电路的电阻丝长度变长,电阻变大,电路中电流变小,灯泡变暗;M接E时,滑动变阻器的滑片向左移动,滑动变阻器接入电路的电阻丝长度变短,电阻变小,电路中电流变大,灯泡变亮,故A错误,B正确。当M连F接线柱时,滑动变阻器接下面两个接线柱,滑动变阻器相当于定值电阻,移动滑片,不能改变电路中的电流,不能改变灯泡的亮度,故C、D错误。
9.答案 滑动变阻器的最大阻值为20 Ω 允许通过的最大电流为1 A
解析 滑动变阻器上标有“20 Ω 1 A”的字样,其中20 Ω表示其最大阻值为20 Ω,1 A表示允许通过它的最大电流为1 A。
10.答案 长度 3 658
解析 实验室常用的滑动变阻器是通过改变接入电路中的电阻线的长度来改变其接入电路中的电阻的器件;电阻箱的示数R=3×1 000 Ω+6×100 Ω+5×10 Ω+8×1 Ω=3 658 Ω。
11.答案 10 大
解析 “20 Ω 1 A”表示这个变阻器的最大阻值是20 Ω,允许通过的最大电流是1 A;正确接入电路且滑片P移至中点时,接入电路的阻值是10 Ω;图中滑动变阻器与电阻R串联,滑片向左滑动时,滑动变阻器连入电路的电阻变小,电路中总电阻变小,电路中电流变大。
12.答案 (1)见解析 (2)B A 变大 (3)A、B (4)①连接电路时开关没有断开 ②没有将滑动变阻器连入电路的阻值调至最大
解析 (1)根据实物图可知,该电路为串联电路,电流表测量电路中的电流,电路图如图所示;
(2)为了保护电路,闭合开关前,滑动变阻器连入电路的阻值要调至最大,即将滑片移到B端;要使灯泡的亮度由暗变亮,即电路中的电流变大,电路的总电阻变小,滑动变阻器接入电路的电阻要变小,所以滑片应该向A端移动,该过程中,电路的电流会变大;
(3)如果滑动变阻器同时接下面两个接线柱A、B,滑动变阻器相当于定值电阻,无论怎样移动滑动变阻器的滑片,电流表示数都不变,而且灯泡的亮度比较暗;
(4)连接好最后一根导线,灯泡立即发出明亮耀眼的光并很快熄灭,说明:①连接电路时开关没有断开;②没有将变阻器的滑片调到阻值最大位置。
