人教版九年级全册第十五章 电流和电路综合与测试精练

这是一份人教版九年级全册第十五章 电流和电路综合与测试精练，共18页。试卷主要包含了选择题，填空题，作图题，实验题，计算类题等内容，欢迎下载使用。
1、下列现象中，与静电无关的是（ ）
A．输电线的芯线用铝制成，外皮用塑料制成
B．运送汽油的油罐车上常有一条铁链拖在地上
C．在一些地毯的纺织过程中，往往会在地毯里夹杂一些不锈钢的钢丝
D．冬天，晚上脱毛衣时会看到火花、听到响声
2、如图所示的电路，闭合开关S1和S2后，下列分析正确的是（ ）
A．小灯泡亮，电铃响 B．小灯泡亮、电铃不响
C．小灯泡不亮、电铃响 D．小灯泡不亮、电铃不响
3、举重比赛由甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮，要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。如图所示，符合这一要求的电路是（ ）
A． B．
C． D．

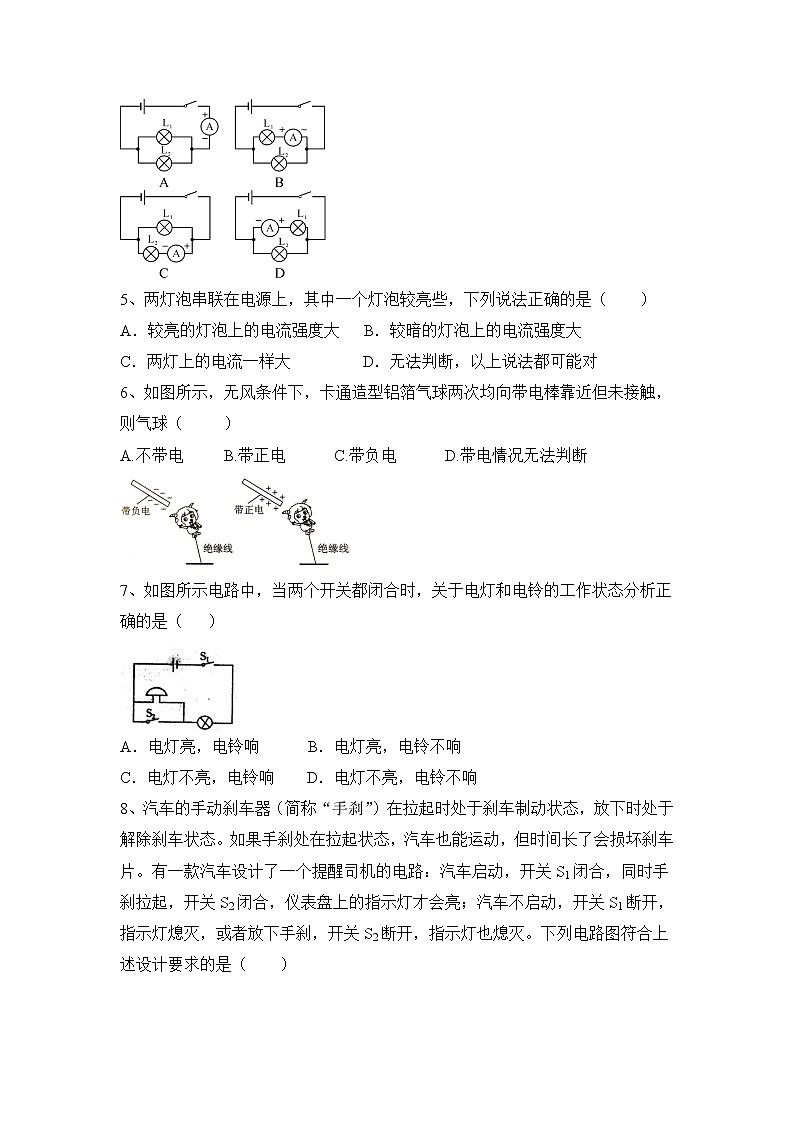

4、图中能直接测量通过灯L1电流的电路是（ ）
5、两灯泡串联在电源上，其中一个灯泡较亮些，下列说法正确的是（ ）
A．较亮的灯泡上的电流强度大 B．较暗的灯泡上的电流强度大
C．两灯上的电流一样大 D．无法判断，以上说法都可能对
6、如图所示，无风条件下，卡通造型铝箔气球两次均向带电棒靠近但未接触，则气球（ ）
A.不带电 B.带正电 C.带负电 D.带电情况无法判断
7、如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（ ）
A．电灯亮，电铃响 B．电灯亮，电铃不响
C．电灯不亮，电铃响 D．电灯不亮，电铃不响
8、汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片。有一款汽车设计了一个提醒司机的电路：汽车启动，开关S1闭合，同时手刹拉起，开关S2闭合，仪表盘上的指示灯才会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭。下列电路图符合上述设计要求的是（ ）
A． B．
C． D．
9、如图所示，小强把电流表并联在灯L的两端。此时如果闭合开关，一定会发生（ ）
A．电源短路B．电流表损坏C．的灯丝烧断D．不亮
10、将L1和L2串联起来接入某电路，闭合开关后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（ ）
A．I1＝I2 B．I1＞I2 C．I1＜I2 D．无法比较
11、两个带电泡沫小球，相互作用的情况如图所示，则这两个小球一定（ ）
A．带正电B．带负电 C．带同种电荷 D．带异种电荷
12、如图所示是一种声光报警器电路，各元件均能正常工作。下列现象描述正确的是（ ）
A．只闭合S2时，铃响灯不亮 B．只闭合S1时，灯亮铃不响
C．同时闭合S1、S2，铃响灯不亮 D．同时闭合S1、S2，灯亮铃不响
13、某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（ ）
A．B．
C．D．
14、下列关于电流表的说法错误的是（ ）
A．电流表必须串联在电路中
B．电流必须从电流表的正接线柱流入，从负接线柱流出
C．所测电流不能超过电流表的量程
D．电流表的正负接线柱可以直接接到电源的正负极上
15、如图所示电路，当开关S闭合时，电流表和的示数分别为1.50A和0.30A，则通过灯的电流是（ ）
A．0.30A B．1.20A C．1.50A D．1.80A
二、填空题。
16、如图所示，用丝绸摩擦两根玻璃棒，玻璃棒带上________（选填“正”或“负”）电荷，手持其中一根玻璃棒，靠近另一根被吊起的玻璃棒，发现被吊起的玻璃棒被推开，这说明同种电荷________。
17、电路中有电流的条件是：必须有 ，而且电路是 。
18、如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关 ；若要使电灯L1和L2接成并联电路，应闭合开关 ；若同时闭合开关 ，电路处于短路状态，这是绝对不允许的。
19、如图所示，两只电表及导线完好，闭合开关，两只电表示数为零。现用一个完好的电阻替换R2，在闭合开关：

若只有电流表示数不为零，则原来的故障是______。
20、在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，则通过灯L1的电流为_____A。
21、电荷间相互作用时，同种电荷互相 ，异种电荷互相 ．
22、如图所示，在小灯泡和开关之间连着金属夹A和B，当开关闭合后，在金属夹A和B之间分别接入铅笔芯和木尺．小灯泡发光时接入的是_________，这是因为它是__________；接入_________时，小灯泡不发光，因为它是_________．
23、如图所示是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝。将插头插入插座，当开关S1、S2同时闭合，电吹风吹出的是 （选填“冷”或“热”）风；若只闭合开关S1，电吹风吹出的是 （选填“冷”或“热”）风。只闭合S2吹风机 （选填“能”或“不能”）工作。
三、作图题。
24、请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。
四、实验题。
25、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球 悬吊在距离 球远近不同的 、 、 处。
（1）小球 偏离竖直方向的原因是：________ 。
（2）请你根据图中所示情景，提出一个可探究的科学问题：________
________ 。
26、在探究电路的实验中，用铜导线按图甲连接好元件，闭合开关后，两表示数如图乙、丙所示。
(1)在连接两电流表的导线中，实际电荷定向移动方向是_______(选填“向左”“向右”或“无规则运动”)。
(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的_________，使指针归0。
(3)通过L1、L2的电流分别是_______A和________A。
五、计算类题。
27、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？

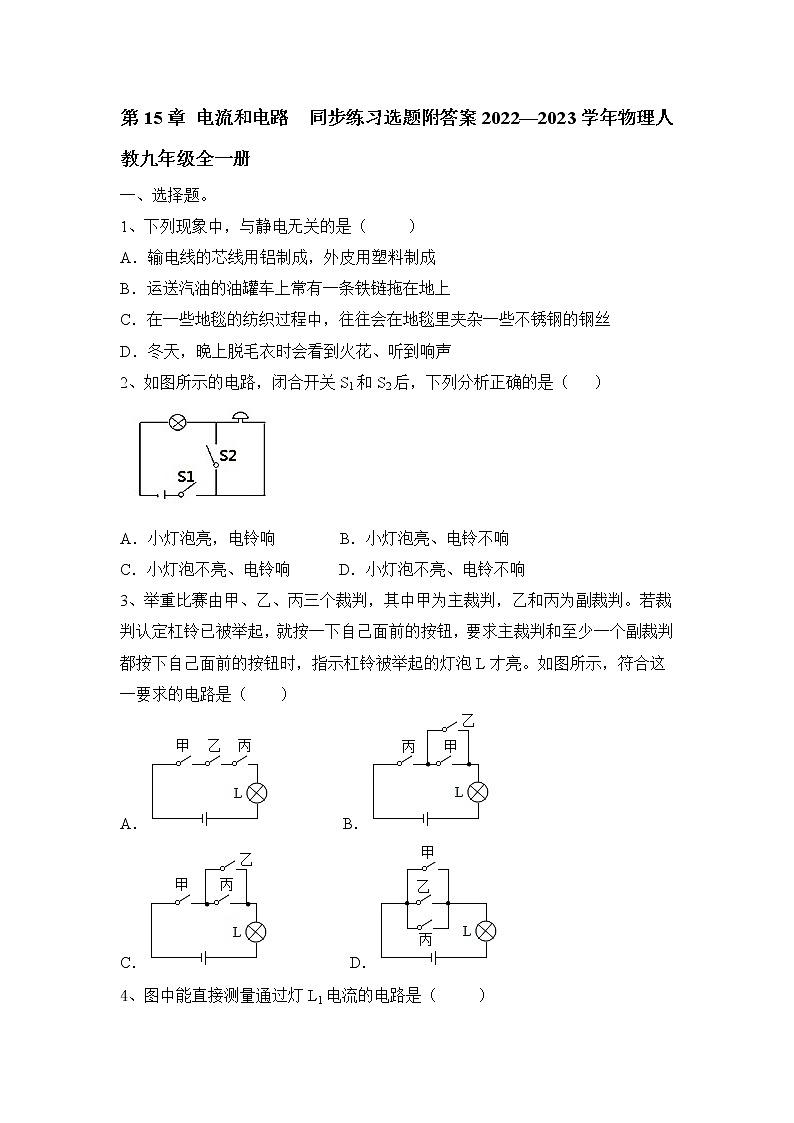

第15章 电流和电路 同步练习选题附答案2022—2023学年物理人教九年级全一册
一、选择题。
1、下列现象中，与静电无关的是（ ）
A．输电线的芯线用铝制成，外皮用塑料制成
B．运送汽油的油罐车上常有一条铁链拖在地上
C．在一些地毯的纺织过程中，往往会在地毯里夹杂一些不锈钢的钢丝
D．冬天，晚上脱毛衣时会看到火花、听到响声
【答案】A
2、如图所示的电路，闭合开关S1和S2后，下列分析正确的是（ ）
A．小灯泡亮，电铃响 B．小灯泡亮、电铃不响
C．小灯泡不亮、电铃响 D．小灯泡不亮、电铃不响
【答案】C
3、举重比赛由甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮，要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。如图所示，符合这一要求的电路是（ ）
A． B．
C． D．
【答案】C
4、图中能直接测量通过灯L1电流的电路是（ ）
【答案】D
5、两灯泡串联在电源上，其中一个灯泡较亮些，下列说法正确的是（ ）
A．较亮的灯泡上的电流强度大 B．较暗的灯泡上的电流强度大
C．两灯上的电流一样大 D．无法判断，以上说法都可能对
【答案】C
6、如图所示，无风条件下，卡通造型铝箔气球两次均向带电棒靠近但未接触，则气球（ ）
A.不带电 B.带正电 C.带负电 D.带电情况无法判断
【答案】A
7、如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（ ）
A．电灯亮，电铃响 B．电灯亮，电铃不响
C．电灯不亮，电铃响 D．电灯不亮，电铃不响
【答案】B

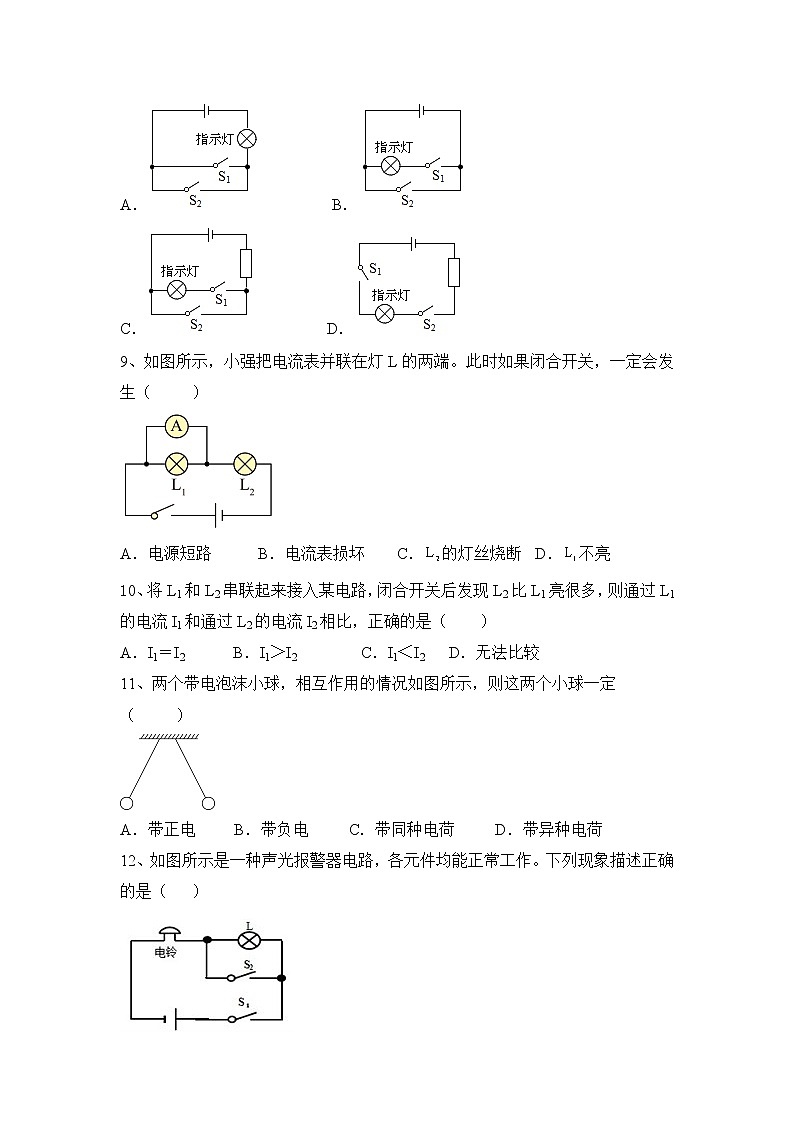

8、汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片。有一款汽车设计了一个提醒司机的电路：汽车启动，开关S1闭合，同时手刹拉起，开关S2闭合，仪表盘上的指示灯才会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭。下列电路图符合上述设计要求的是（ ）
A． B．
C． D．
【答案】D
9、如图所示，小强把电流表并联在灯L的两端。此时如果闭合开关，一定会发生（ ）
A．电源短路B．电流表损坏C．的灯丝烧断D．不亮
【答案】D
10、将L1和L2串联起来接入某电路，闭合开关后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（ ）
A．I1＝I2 B．I1＞I2 C．I1＜I2 D．无法比较
【答案】A
11、两个带电泡沫小球，相互作用的情况如图所示，则这两个小球一定（ ）
A．带正电B．带负电 C．带同种电荷 D．带异种电荷
【答案】C
12、如图所示是一种声光报警器电路，各元件均能正常工作。下列现象描述正确的是（ ）
A．只闭合S2时，铃响灯不亮 B．只闭合S1时，灯亮铃不响
C．同时闭合S1、S2，铃响灯不亮 D．同时闭合S1、S2，灯亮铃不响
【答案】D
13、某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（ ）
A．B．
C．D．
【答案】D
14、下列关于电流表的说法错误的是（ ）
A．电流表必须串联在电路中
B．电流必须从电流表的正接线柱流入，从负接线柱流出
C．所测电流不能超过电流表的量程
D．电流表的正负接线柱可以直接接到电源的正负极上
【答案】D
15、如图所示电路，当开关S闭合时，电流表和的示数分别为1.50A和0.30A，则通过灯的电流是（ ）
A．0.30A B．1.20A C．1.50A D．1.80A
【答案】B
二、填空题。
16、如图所示，用丝绸摩擦两根玻璃棒，玻璃棒带上________（选填“正”或“负”）电荷，手持其中一根玻璃棒，靠近另一根被吊起的玻璃棒，发现被吊起的玻璃棒被推开，这说明同种电荷________。
【答案】正 相互排斥
17、电路中有电流的条件是：必须有 ，而且电路是 。
【答案】电源 闭合的
18、如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关 ；若要使电灯L1和L2接成并联电路，应闭合开关 ；若同时闭合开关 ，电路处于短路状态，这是绝对不允许的。
【答案】S2；S1和S3；S1和S2
19、如图所示，两只电表及导线完好，闭合开关，两只电表示数为零。现用一个完好的电阻替换R2，在闭合开关：

若只有电流表示数不为零，则原来的故障是______。
【答案】短路和R2断路。
20、在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，则通过灯L1的电流为_____A。
【答案】1.2
21、电荷间相互作用时，同种电荷互相 ，异种电荷互相 ．
【答案】排斥；吸引
22、如图所示，在小灯泡和开关之间连着金属夹A和B，当开关闭合后，在金属夹A和B之间分别接入铅笔芯和木尺．小灯泡发光时接入的是_________，这是因为它是__________；接入_________时，小灯泡不发光，因为它是_________．
【答案】铅笔芯 导体 木尺 绝缘体
23、如图所示是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝。将插头插入插座，当开关S1、S2同时闭合，电吹风吹出的是 （选填“冷”或“热”）风；若只闭合开关S1，电吹风吹出的是 （选填“冷”或“热”）风。只闭合S2吹风机 （选填“能”或“不能”）工作。
【答案】（1）热； （2）冷； （3）不能
三、作图题。
24、请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。
【答案】
四、实验题。
25、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球 悬吊在距离 球远近不同的 、 、 处。
（1）小球 偏离竖直方向的原因是：________ 。
（2）请你根据图中所示情景，提出一个可探究的科学问题：________
________ 。
【答案】（1）B受到A的排斥力
（2）B球偏离竖直方向的角度与B到A的距离是否有关？
26、在探究电路的实验中，用铜导线按图甲连接好元件，闭合开关后，两表示数如图乙、丙所示。
(1)在连接两电流表的导线中，实际电荷定向移动方向是_______(选填“向左”“向右”或“无规则运动”)。
(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的_________，使指针归0。
(3)通过L1、L2的电流分别是_______A和________A。
【答案】 (1)向左 (2)调零旋钮 (3) 0.78 A和0.22
五、计算类题。
27、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
【答案及解析】
（1）当S1断开，S2接a时，电流从正极出发经灯泡L2、电流表回负极，灯L1中无电流通过，故通过灯L1的电流为0；通过L2的电流为0.3A；
（2）当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A；
（3）当S1闭合、S2接a时，灯L1、L2并联，电流表A测干路中的电流，I=0.9A，
流过L1中的电流I1=600mA=0.6A，
根据并联电路的电流规律I=I1+I2可得，
此时通过灯L2中的电流I2=I﹣I1=0.9A﹣0.6A=0.3A。
答：
（1）此时灯L1的电流为0、L2的电流为0.3A；
（2）通过灯L1、L2的电流分别是0.2A；
（3）此时通过灯L2中的电流是0.3A。
