高中物理第十一章 电路及其应用综合与测试一课一练

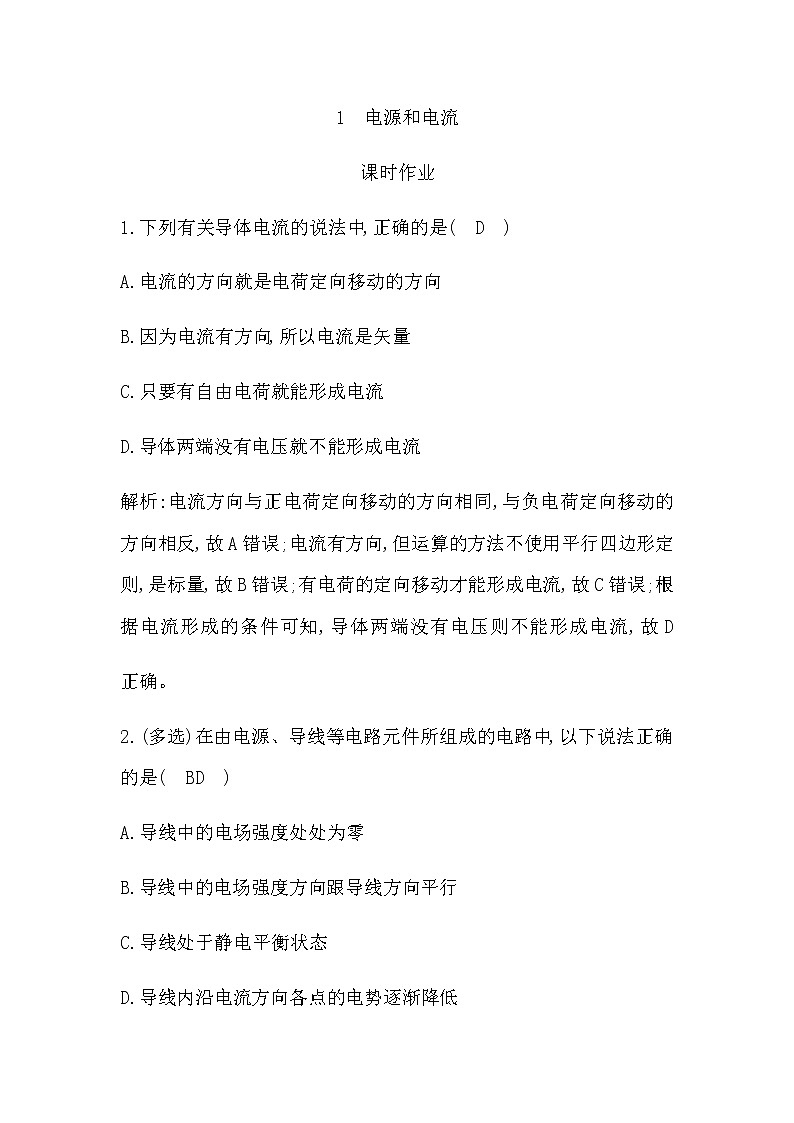

这是一份高中物理第十一章 电路及其应用综合与测试一课一练，文件包含实验2金属丝电阻率的测量docx、5实验练习使用多用电表docx、1电源和电流docx、4串联电路和并联电路docx、2导体的电阻docx、实验1长度的测量及测量工具的选用docx等6份试卷配套教学资源，其中试卷共43页， 欢迎下载使用。

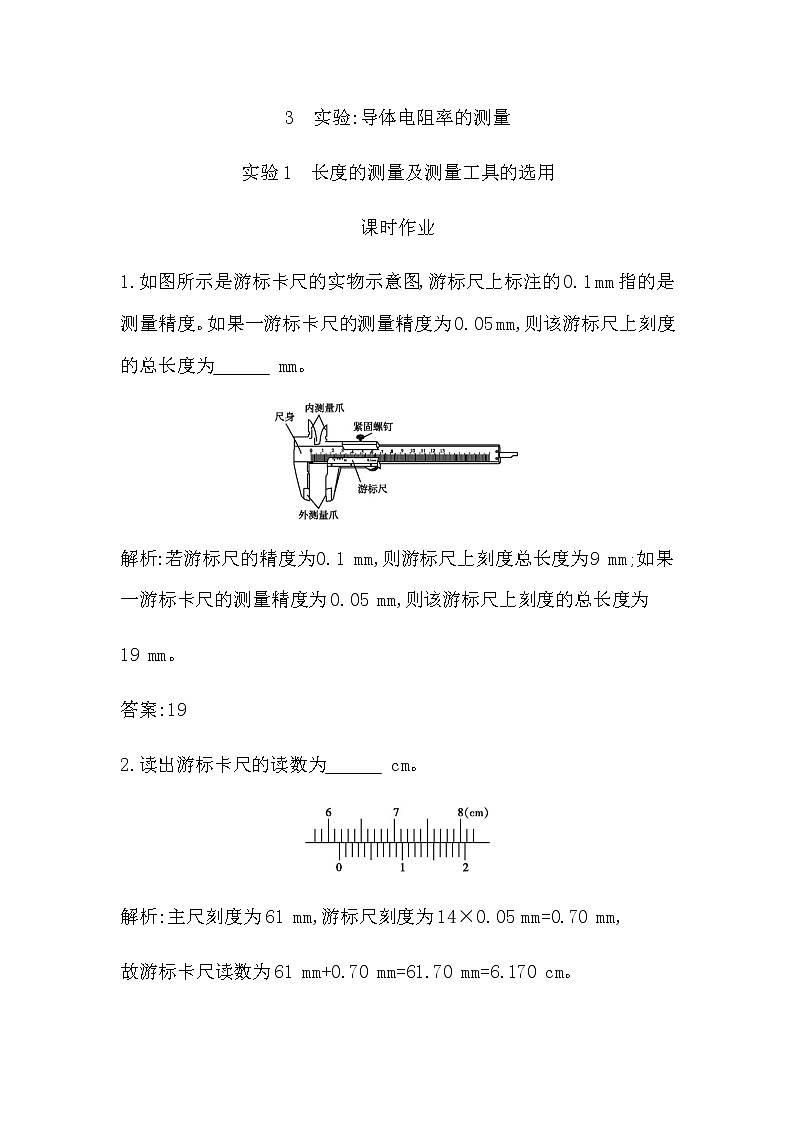

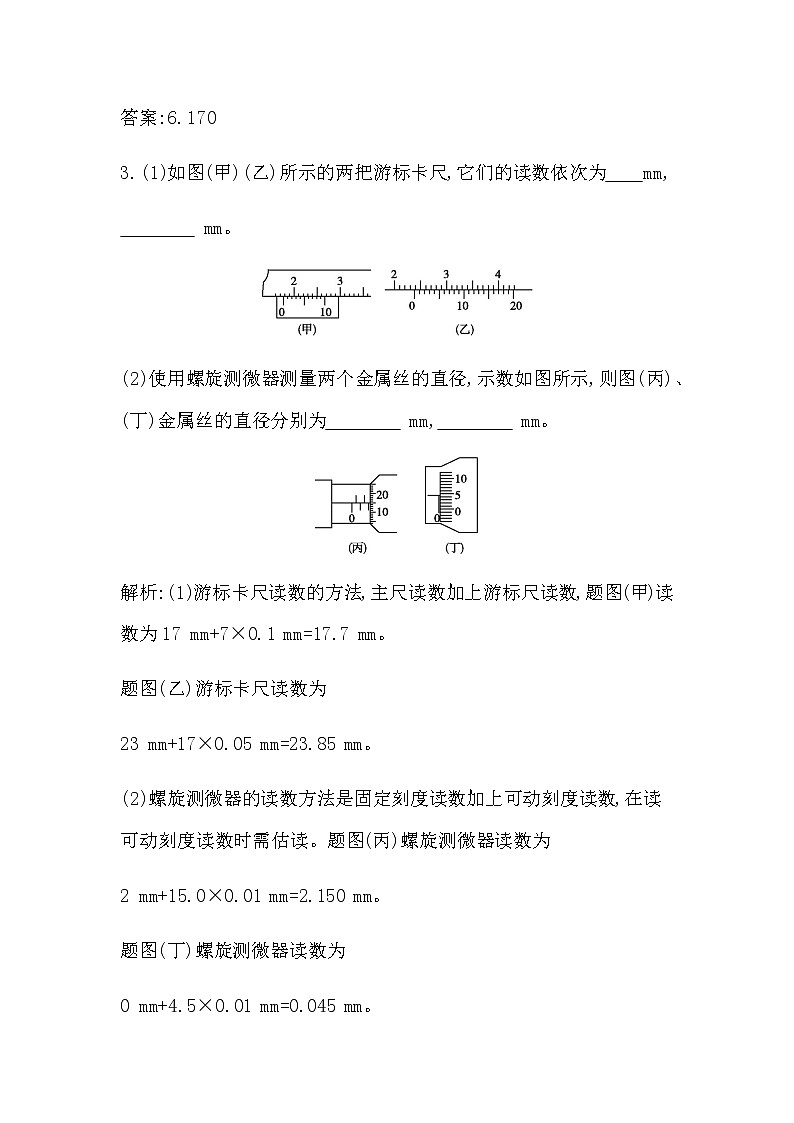

3　实验:导体电阻率的测量实验1　长度的测量及测量工具的选用课时作业1.如图所示是游标卡尺的实物示意图,游标尺上标注的0.1 mm指的是测量精度。如果一游标卡尺的测量精度为0.05 mm,则该游标尺上刻度的总长度为　　　 mm。 解析:若游标尺的精度为0.1 mm,则游标尺上刻度总长度为9 mm;如果一游标卡尺的测量精度为0.05 mm,则该游标尺上刻度的总长度为19 mm。答案:192.读出游标卡尺的读数为　　　 cm。 解析:主尺刻度为61 mm,游标尺刻度为14×0.05 mm=0.70 mm,故游标卡尺读数为61 mm+0.70 mm=61.70 mm=6.170 cm。答案:6.1703.(1)如图(甲)(乙)所示的两把游标卡尺,它们的读数依次为　　mm,　　　　 mm。 (2)使用螺旋测微器测量两个金属丝的直径,示数如图所示,则图(丙)、(丁)金属丝的直径分别为　　　　 mm,　　　　 mm。 解析:(1)游标卡尺读数的方法,主尺读数加上游标尺读数,题图(甲)读数为17 mm+7×0.1 mm=17.7 mm。题图(乙)游标卡尺读数为23 mm+17×0.05 mm=23.85 mm。(2)螺旋测微器的读数方法是固定刻度读数加上可动刻度读数,在读可动刻度读数时需估读。题图(丙)螺旋测微器读数为2 mm+15.0×0.01 mm=2.150 mm。题图(丁)螺旋测微器读数为0 mm+4.5×0.01 mm=0.045 mm。答案:(1)17.7　23.85　(2)2.150　0.0454.如图所示,螺旋测微器的示数为　　　　 mm。用游标尺为50分度的游标卡尺测量某工件的长度时,此示数为　　　　 mm。 解析:螺旋测微器的固定刻度计数为1.5 mm,可动刻度计数为12.4×0.01 mm=0.124 mm,所以最终读数为1.5 mm+0.124 mm=1.624 mm。游标卡尺的主尺读数为1 cm=10 mm,游标尺上第45条刻度线和主尺上某一刻度线对齐,所以游标尺读数为45×0.02 mm=0.90 mm,所以最终读数为10 mm+0.90 mm=10.90 mm。答案:1.624　10.905.在测定一根粗细均匀的合金丝电阻率的实验中,某同学用一只使用了多年的螺旋测微器测定合金丝的直径,其测量过程如图所示,图(甲)是校零时的结果图,图(乙)是正式测量时的结果图,则校零时的读数为　　　　 mm,该合金丝的实际直径应为　　　　 mm。 解析:根据螺旋测微器的读数规则,校零时题图(甲)中读数为0.007 mm(0.006 mm或0.008 mm都算正确)。正式测量时题图(乙)中读数为(5+0.01×31.5) mm=5.315 mm,故该合金丝的实际直径应为d=5.315 mm-0.007 mm=5.308 mm,(5.307 mm或5.309 mm都算正确)。答案:0.007(0.006或0.008均可)5.308(5.309或5.307均可)6.实验室利用20分度的游标卡尺,如图(甲),测定圆筒的内径,需要卡尺上的　　　　(选填“A”“B”或“C”)部分进行测量,可读出圆筒的内径为　　　 cm。利用螺旋测微器测一金属丝的直径,如图(乙),由图可读出金属丝的直径为　　　　 mm。 解析:要测定圆筒的内径,需要卡尺上的“A”内测量爪进行测量;主尺读数为1.9 cm,游标读数是16×0.05 mm=0.80 mm=0.080 cm,所以圆筒的内径为1.980 cm;螺旋测微器固定刻度的读数为3 mm,可动刻度上的读数为46.7×0.01 mm=0.467 mm,所以金属丝的直径为3.467 mm(3.466～3.468 mm均可)。答案:A　1.980　3.467(3.466～3.468均可)7.(1)用螺旋测微器测量一根金属丝的直径,如图(甲)所示的读数是　　　　 mm。 (2)有一游标卡尺,用它测量一小球的直径,如图(乙)所示的读数是　　　　 mm。 解析:(1)螺旋测微器固定刻度读数为2.5 mm,可动刻度为30.8×0.01 mm,故金属丝的直径为2.5 mm+30.8×0.01 mm=2.808 mm。(2)游标卡尺的主尺刻度为26 mm,游标尺第7条刻度线与上面主尺对齐,故小球的直径读数为26 mm+7×0.1 mm=26.7 mm。答案:(1)2.808　(2)26.7
