初中物理人教版九年级全册第2节 欧姆定律课后测评

这是一份初中物理人教版九年级全册第2节 欧姆定律课后测评，共8页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

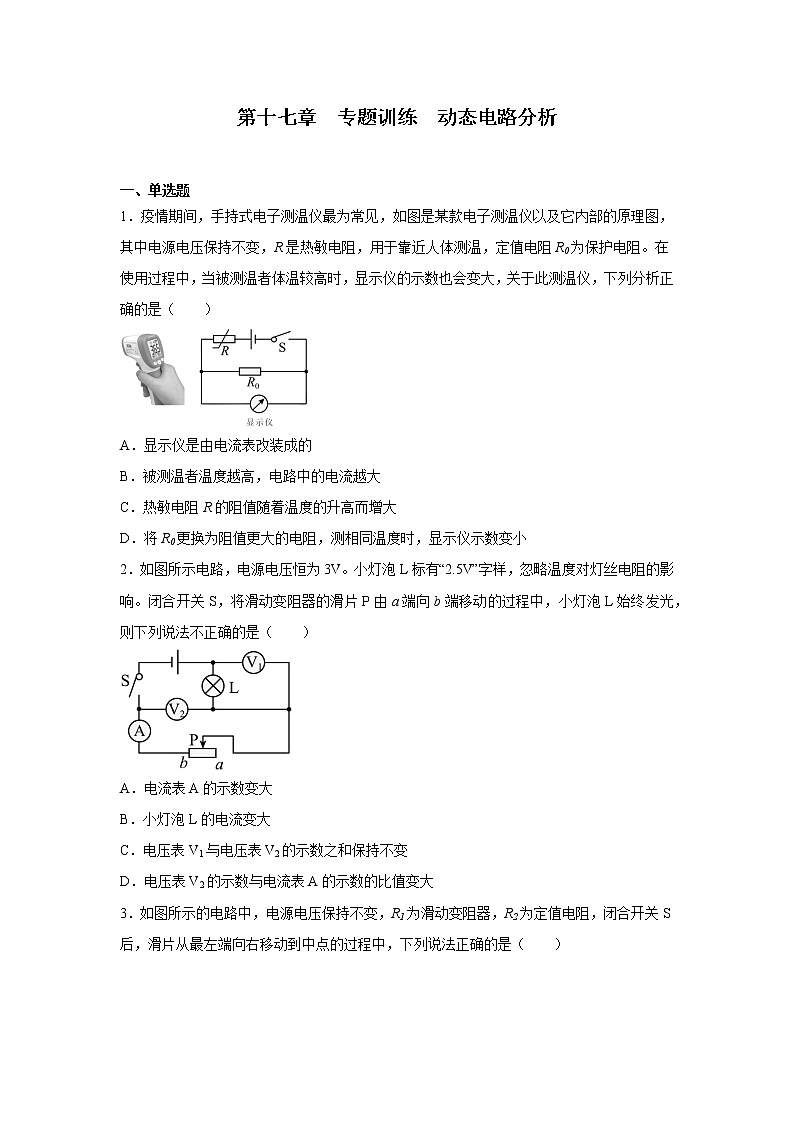

一、单选题
1．疫情期间，手持式电子测温仪最为常见，如图是某款电子测温仪以及它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻。在使用过程中，当被测温者体温较高时，显示仪的示数也会变大，关于此测温仪，下列分析正确的是（ ）
A．显示仪是由电流表改装成的
B．被测温者温度越高，电路中的电流越大
C．热敏电阻R的阻值随着温度的升高而增大
D．将R0更换为阻值更大的电阻，测相同温度时，显示仪示数变小
2．如图所示电路，电源电压恒为3V。小灯泡L标有“2.5V”字样，忽略温度对灯丝电阻的影响。闭合开关S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯泡L始终发光，则下列说法不正确的是（ ）
A．电流表A的示数变大
B．小灯泡L的电流变大
C．电压表V1与电压表V2的示数之和保持不变
D．电压表V2的示数与电流表A的示数的比值变大

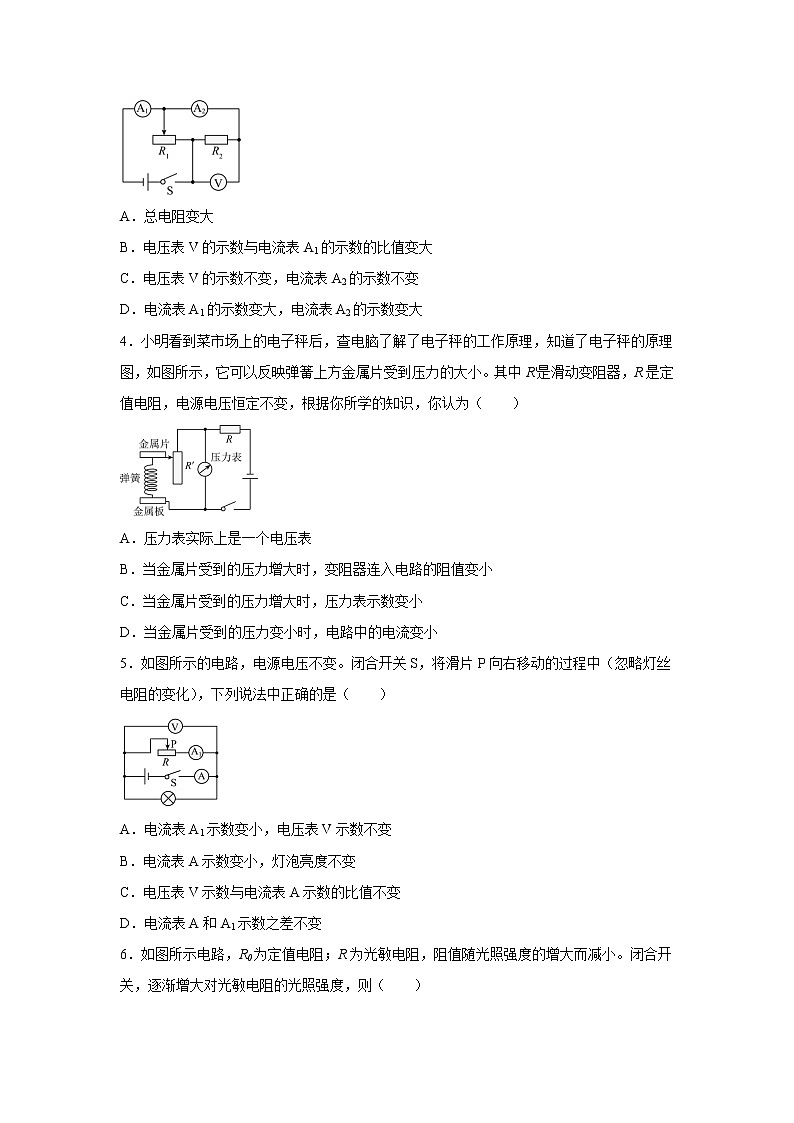

3．如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻，闭合开关S后，滑片从最左端向右移动到中点的过程中，下列说法正确的是（ ）
A．总电阻变大
B．电压表V的示数与电流表A1的示数的比值变大
C．电压表V的示数不变，电流表A2的示数不变
D．电流表A1的示数变大，电流表A2的示数变大
4．小明看到菜市场上的电子秤后，查电脑了解了电子秤的工作原理，知道了电子秤的原理图，如图所示，它可以反映弹簧上方金属片受到压力的大小。其中R'是滑动变阻器，R是定值电阻，电源电压恒定不变，根据你所学的知识，你认为（ ）
A．压力表实际上是一个电压表
B．当金属片受到的压力增大时，变阻器连入电路的阻值变小
C．当金属片受到的压力增大时，压力表示数变小
D．当金属片受到的压力变小时，电路中的电流变小
5．如图所示的电路，电源电压不变。闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（ ）
A．电流表A1示数变小，电压表V示数不变
B．电流表A示数变小，灯泡亮度不变
C．电压表V示数与电流表A示数的比值不变
D．电流表A和A1示数之差不变

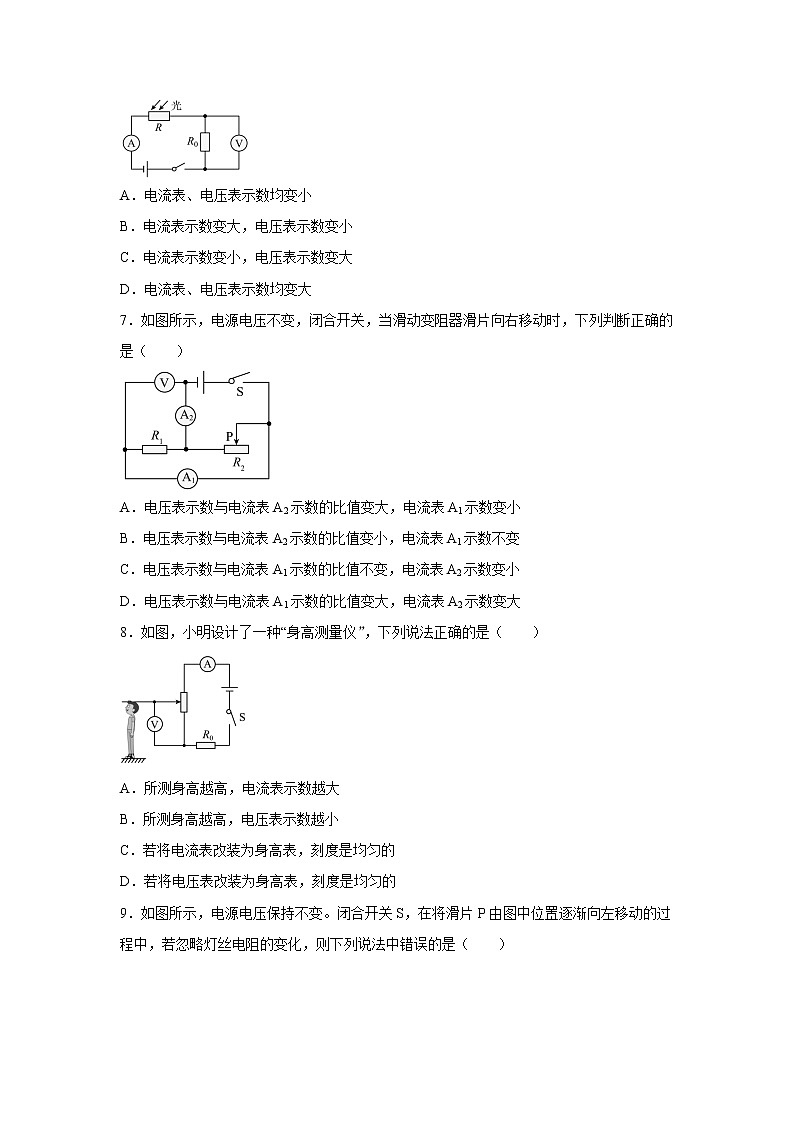

6．如图所示电路，R0为定值电阻；R为光敏电阻，阻值随光照强度的增大而减小。闭合开关，逐渐增大对光敏电阻的光照强度，则（ ）
A．电流表、电压表示数均变小
B．电流表示数变大，电压表示数变小
C．电流表示数变小，电压表示数变大
D．电流表、电压表示数均变大
7．如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向右移动时，下列判断正确的是（ ）
A．电压表示数与电流表A2示数的比值变大，电流表A1示数变小
B．电压表示数与电流表A2示数的比值变小，电流表A1示数不变
C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小
D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大
8．如图，小明设计了一种“身高测量仪”，下列说法正确的是（ ）
A．所测身高越高，电流表示数越大
B．所测身高越高，电压表示数越小
C．若将电流表改装为身高表，刻度是均匀的
D．若将电压表改装为身高表，刻度是均匀的
9．如图所示，电源电压保持不变。闭合开关S，在将滑片P由图中位置逐渐向左移动的过程中，若忽略灯丝电阻的变化，则下列说法中错误的是（ ）
A．电压表V的示数不变
B．电压表V的示数与电流表A1的示数的比值变大
C．灯泡的亮度变暗
D．电流表A和A1的示数的差值不变
10．如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（ ）
A．电压表V示数变大
B．电压表V示数变小
C．电压表V示数与电流表A2示数的比值变小
D．电流表A1示数不变
11．如图所示，电源电压保持不变，当开关S1闭合、开关S2由1接到2时，下列说法正确的是（ ）
A．电流表示数变大，小灯泡亮度不变
B．电压表示数不变，小灯泡亮度变暗
C．电压表示数与电流表示数乘积变大
D．电压表示数与电流表示数比值变大
12．为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数不变
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变大
D．电流表的示数不变，电压表的示数不变
二、填空题
13．如图是汽车油量表的原理图，油量表是由电流表改装而成的。当油箱里的油面降低时，浮标下降，杠杆的指针上升，变阻器连入电路中的电阻变_______，电路中的电流变_______，油量表的示数_______。
14．将滑动变阻器如图连接到电路中。滑片向右移动时电压表示数 ___________，电流表示数 ___________。（选填“增大”、“减小”、“不变”）
15．在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数跟电流表A与A1示数差值的比值将______（均选填“变小”、“不变”或“变大”）。
16．如图所示电路，电源电压恒定，开关S闭合后，当滑动变阻器的滑片P向a端滑动过程中，电流表的示数_____，电压表示数 _____。（填“变大”、“变小”或“不变”）
17．如图所示电路，电源电压恒定，R1为定值电阻，R为滑动变阻器。闭合S后滑动变阻器滑片从b滑向a，滑动变阻器的阻值将 _________，V1表的示数与A表的示数的比值将 _________。（均选填“变大”、“变小”或“不变”）
18．如图甲所示是一款甲醛浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器R1的电阻随甲醛浓度的增大而减小。当甲醛浓度增大时，电压表的示数 ___________，电流表的示数 ___________。（均选填“变大”、“变小”或“不变”）
参考答案
1．B
2．D
3．C
4．A
5．D
6．D
7．C
8．D
9．C
10．C
11．D
12．B
13．大 小 变小
14．增大 减小
15．变大
16．不变 变大
17．变小 不变
18．变大 变大
