人教版九年级全册第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用图片ppt课件

这是一份人教版九年级全册第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用图片ppt课件，共20页。

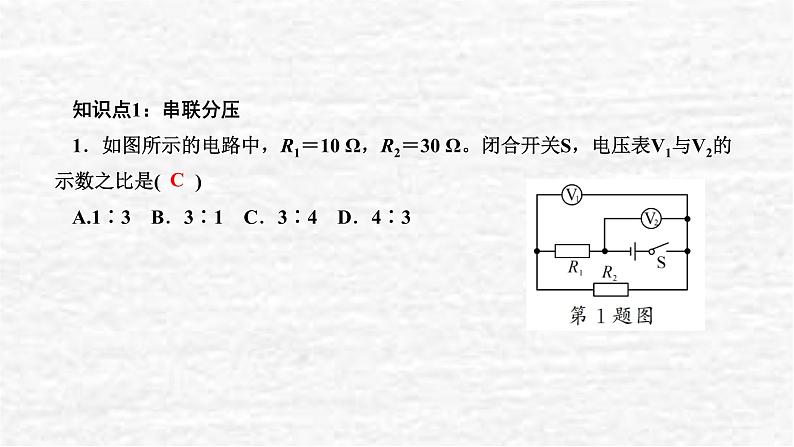

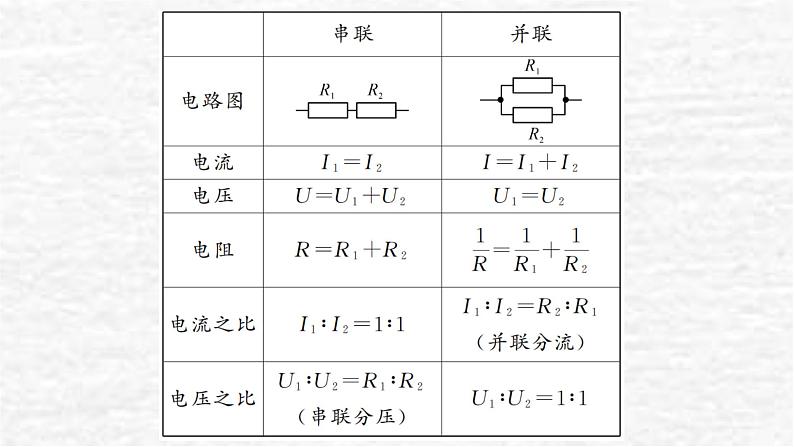

知识点1：串联分压1．如图所示的电路中，R1＝10 Ω，R2＝30 Ω。闭合开关S，电压表V1与V2的示数之比是( )A.1∶3 B．3∶1 C．3∶4 D．4∶3

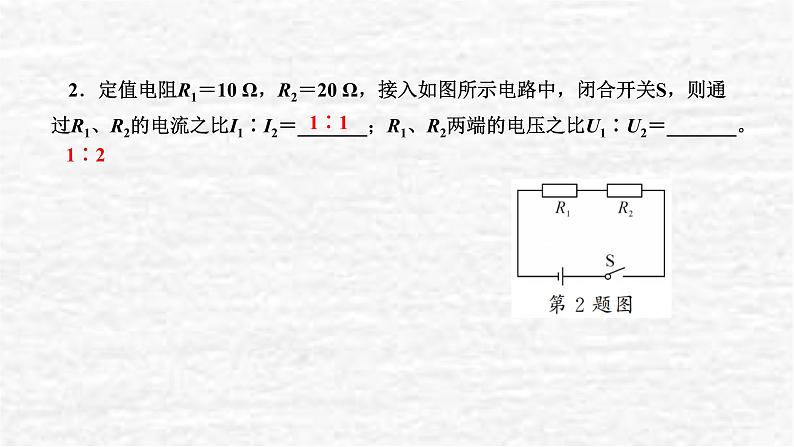

2．定值电阻R1＝10 Ω，R2＝20 Ω，接入如图所示电路中，闭合开关S，则通过R1、R2的电流之比I1∶I2＝_______；R1、R2两端的电压之比U1∶U2＝_______。

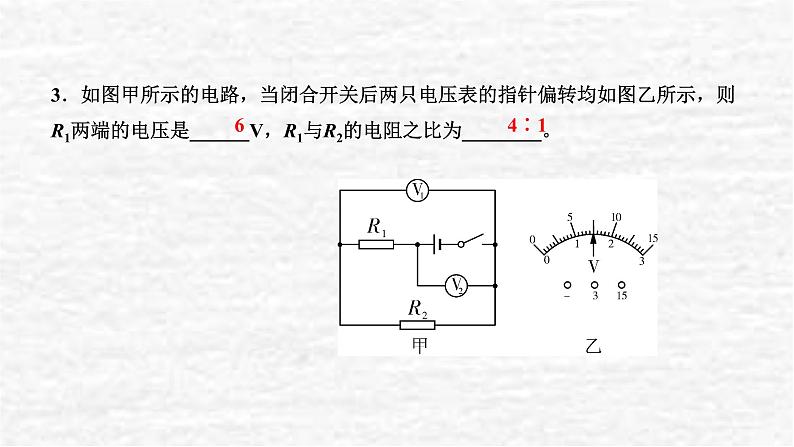

3．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是______V，R1与R2的电阻之比为________。

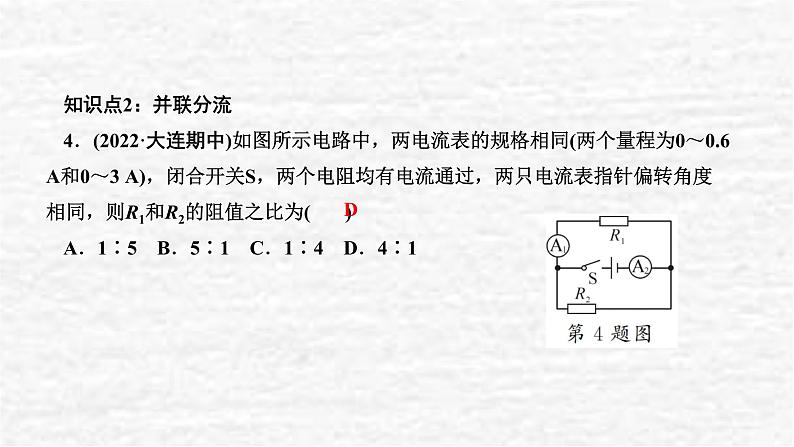

知识点2：并联分流4．(2022·大连期中)如图所示电路中，两电流表的规格相同(两个量程为0～0.6 A和0～3 A)，闭合开关S，两个电阻均有电流通过，两只电流表指针偏转角度相同，则R1和R2的阻值之比为( )A．1∶5 B．5∶1 C．1∶4 D．4∶1
5．如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化，开关S1闭合，电流表的示数为I1；再闭合开关S2，小灯泡的亮度_______(选填“变亮”“变暗”或“不变”)，电流表的示数为I2。若I1∶I2＝2∶3，则RL∶R＝_______。
6．(原创题)如图所示，将一个阻值为R的电阻接入电压为U的电路中，闭合开关S，电流表示数为I。若要使电流表示数为4I，下列做法可行的是( )
7．如图1所示是电阻甲和乙的I­U图象，图2、图3是它们的部分电路连接示意图，下列说法中错误的是( )
A.当电阻乙两端电压为2.5 V时，它的阻值和甲的阻值相等B．图1中，当电压U为3 V时，电阻乙的阻值为5 ΩC．图3中，当电压U为2 V时，干路总电流为0.6 AD．图3中，在电压U从0增大到2.5 V的过程中，通过甲、乙两电阻的电流之差先变大后变小
A.1∶3B．3∶4C．1∶4D．3∶1
8．(2022·福州期中)如图所示电路中，电源电压不变，当开关S闭合，甲、乙两表都是电压表时，甲、乙两表的示数之比为4∶3；当开关断开，甲、乙两表都为电流表时，甲、乙两表的示数之比是( )
9．(2021·恩施州改编)如图所示，电源电压为6 V且保持不变，R1＝10 Ω，R2＝20 Ω，R3＝30 Ω，若只闭合S2，R1与R2两端电压之比为_______；若同时闭合三个开关，通过R2与R3的电流之比为_________。
10．(2021·内江)如图所示，电源电压为12 V，电阻R1的阻值为10 Ω，开关S闭合后，当滑动变阻器R3的滑片P位于最左端时，电压表的示数为6 V，电阻R2的阻值为______Ω。调节滑片P，使电压表的示数从3 V变为1.5 V，则R3接入电路中的阻值变化了_____Ω。
11．(原创题)如图甲所示的电路中，电源电压恒定。闭合开关S后，滑动变阻器的滑片P由一端移到另一端时，测得其中一电压表示数U与电流表示数I的变化关系如图乙所示。求：(1)电源的电压。(2)当滑动变阻器的滑片P位于中点时，R1 两端的电压。
