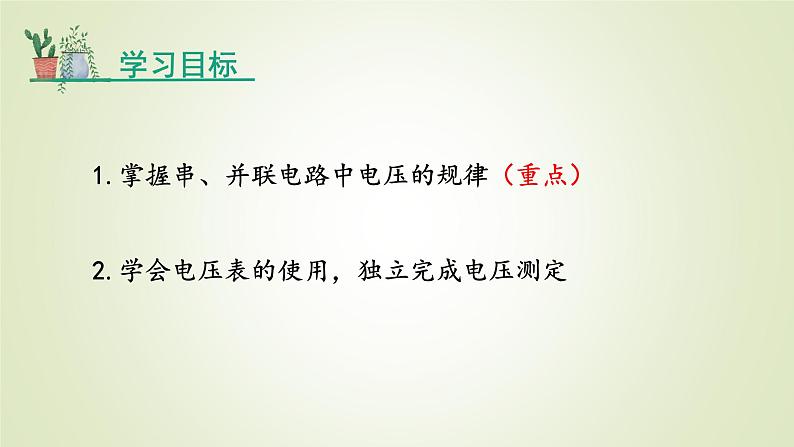

1.掌握串、并联电路中电压的规律（重点）2.学会电压表的使用，独立完成电压测定

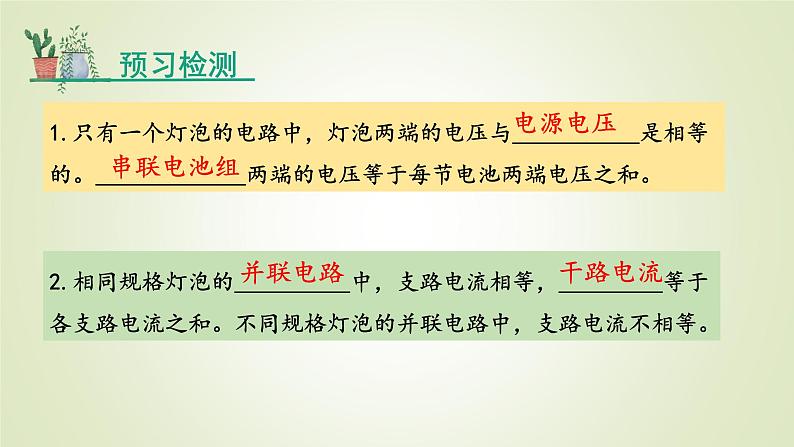

1.只有一个灯泡的电路中，灯泡两端的电压与 是相等的。 两端的电压等于每节电池两端电压之和。
2.相同规格灯泡的 中，支路电流相等， 等于各支路电流之和。不同规格灯泡的并联电路中，支路电流不相等。

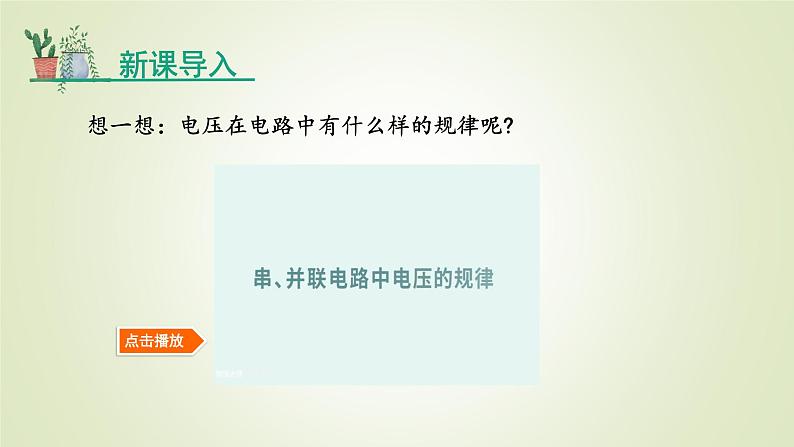

想一想：电压在电路中有什么样的规律呢?
分小组完成实验，进行讨论：

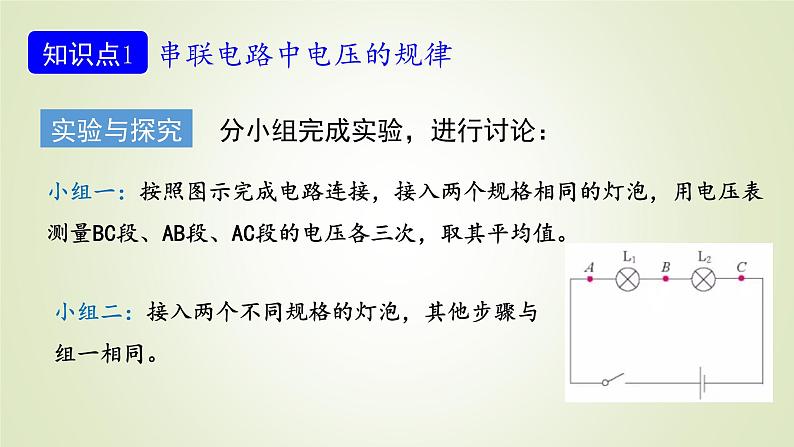

小组一：按照图示完成电路连接，接入两个规格相同的灯泡，用电压表测量BC段、AB段、AC段的电压各三次，取其平均值。
小组二：接入两个不同规格的灯泡，其他步骤与组一相同。

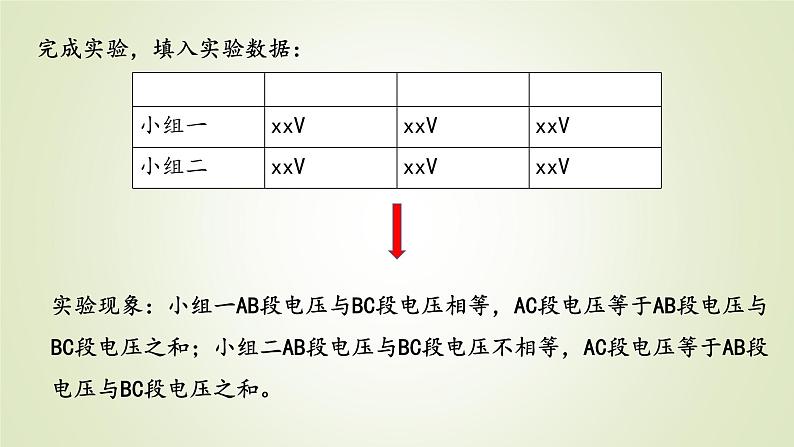

完成实验，填入实验数据：
实验现象：小组一AB段电压与BC段电压相等，AC段电压等于AB段电压与BC段电压之和；小组二AB段电压与BC段电压不相等，AC段电压等于AB段电压与BC段电压之和。
串联电路中，完全相同的两用电器两端电压相同，不同的用电器两端的电压不同。

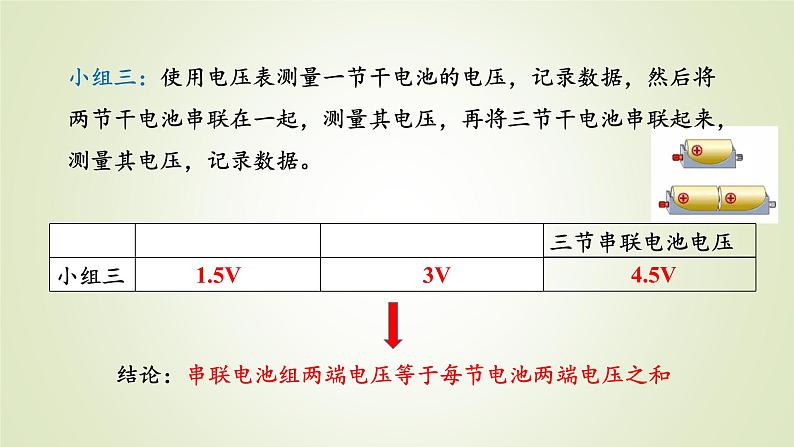

小组三：使用电压表测量一节干电池的电压，记录数据，然后将两节干电池串联在一起，测量其电压，再将三节干电池串联起来，测量其电压，记录数据。

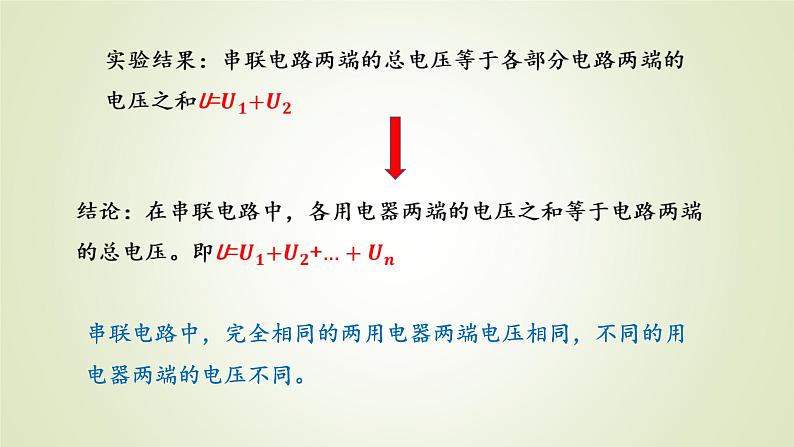

结论：串联电池组两端电压等于每节电池两端电压之和
1.如图所示的电路中,闭合开关S,已知电源电压为6V,电压表的示数为2V,则下列说法正确的是( )A．L1两端电压为4VB．L2两端电压为4VC．电压表测L1、L2两端总电压D．L2两端电压为2V
观察实验：并联电路中电压有什么特点？
实验现象：相同规格的两灯泡两端的电压相等，测得干路的电压也与支路电压相等。
并联电路中,无论各支路上的用电器是否相同,各支路的电压总等于电源两端电压.
串、并联电路中电流和电压的规律
串联等流分压，并联等压分流
“去表法”分析串并联电路
“去表法”就是在分析电路时把电压表、电流表去掉,从而简化电路。由于电压表在电路中只起到了测量两点间电压的作用,它的有无对电路没有影响,故可将电压表直接去掉.而电流表除了能测量电流外,还起到连接电路的作用,因此去掉电流表后,须用导线将去表处连接起来.
在如图所示的电路中,开关闭合后,电压表V1、V2的指针指示位置如图所示,下列说法中正确的是( )A．电压表V1、V2的读数一定不同B．电压表V1用的是0-3V量程,电压表V2用的是0-15V量程C．电压表V1用的是0-15V量程,电压表V2用的是0-3V量程D．电压表V1和V2用的都是0-3V量程
1.如图所示的电路图,开关S接到a时,电压表示数为9V,开关S接到b时,电压表示数为4V,下列说法不正确的是( ) A.电源电压为9V B.灯L1两端的电压为4V C.灯L2两端的电压为4V D.灯L1和灯L2的总电压为9V
2.如图所示,使用电压表测量电路中的电压,已知电压表的示数为20V,则灯L1、L2两端的电压分别为 和 ,电源电压为 .
1.如图(a)所示的电路,闭合开关S后,电压表V和V1表头上的指针指在如图(b)所示的位置上,则V2表的示数( ) A．一定为0.4V B．一定为2V C．可能为9.2V D．可能为6.8V
2.如图所示的电路中,闭合开关,电压表V1的示数是7V,电压表V2的示数为9V,若L3两端的电压是L1两端电压的两倍,则电源的电压是( ) A.9V B.10V C.11V D.12V
3.图(a)所示电路,当闭合开关S后,两个电压表指针偏转均如图(b)所示,则电阻R1和R2两端的电压分别为( ) A．8V 2V B．10V 2V C．2V 8V D．2V 10V
1. 一个用电器工作时，要求电源电压是6 V。如果用干电池做电源，需要几节串联起来？如果用铅蓄电池做电源，需要几个串联起来？
【解析】一节干电池的电压是1.5 V，相同干电池串联时，串联电池的总电压等于每节干电池的电压之和，所以需串联干电池的节数为4节。一个铅蓄电池的电压是2 V，相同铅蓄电池串联时，串联电池的总电压等于每个铅蓄电池的电压之和，所以需串联铅蓄电池的个数为3个。
【答案】需要4节干电池串联；需要3个铅蓄电池串联。
2. 在图16.2-4甲所示的电路中，闭合开关后电压表V1的示数为2.5 V，V2的示数应为___V，V的示数应为____ V。在图16.2-4乙所示的测量电路中，闭合开关后电压表V1的示数为2.5 V，V2的示数为3.8 V，V的示数应为 ___ 。
【解析】图甲所示电路中，L1与L2并联，并联电路中各支路两端的电压相等且等于电源两端电压，所以题图甲中的V1、V2和V的示数相等，均为2.5 V。题图乙所示电路中，L1与L2串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压，电压表V测电源两端电压，根据串联电路中电源电压等于各串联部分电路两端的电压之和可知，U＝U1＋U2＝2.5 V＋3.8 V＝6.3 V。
【答案】2.5 2.5 6.3
3. 如图16.2-5，在探究“并联电路电压的关系”时，小明想把两个灯泡并联起来，用电压表测量并联电路的总电压，请你用笔帮他画出连接的电路。
【解析】连接电路时，可先将两灯泡并联，最后将电压表并联在两灯泡组成的电路两端。注意电压表正、负接线柱不能接反，由于电源由2节干电池串联而成，电压表应选用0-3 V。
