初中物理人教版九年级全册第十六章 电压 电阻综合与测试课后作业题

这是一份初中物理人教版九年级全册第十六章 电压 电阻综合与测试课后作业题，共5页。试卷主要包含了选择题，填空题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

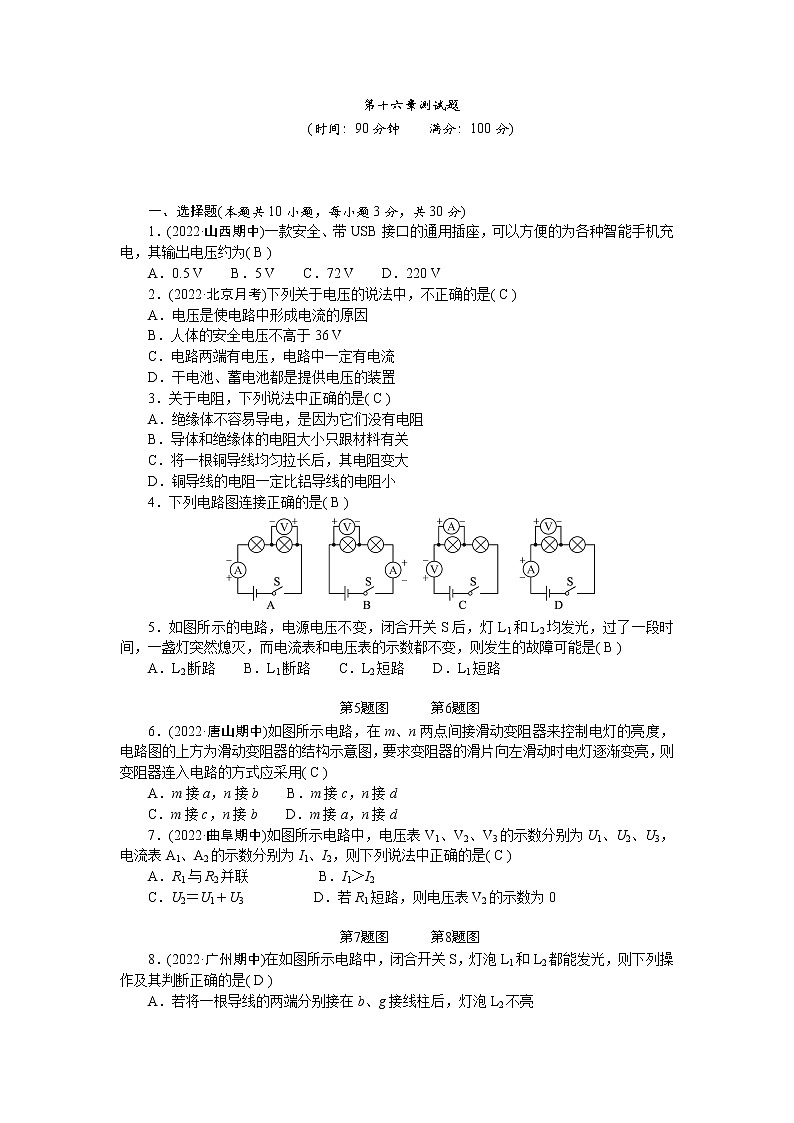

一、选择题(本题共10小题，每小题3分，共30分)
1．(2022·山西期中)一款安全、带USB接口的通用插座，可以方便的为各种智能手机充电，其输出电压约为( B )
A．0.5 V B．5 V C．72 V D．220 V
2．(2022·北京月考)下列关于电压的说法中，不正确的是( C )
A．电压是使电路中形成电流的原因
B．人体的安全电压不高于36 V
C．电路两端有电压，电路中一定有电流
D．干电池、蓄电池都是提供电压的装置
3．关于电阻，下列说法中正确的是( C )
A．绝缘体不容易导电，是因为它们没有电阻
B．导体和绝缘体的电阻大小只跟材料有关
C．将一根铜导线均匀拉长后，其电阻变大
D．铜导线的电阻一定比铝导线的电阻小
4．下列电路图连接正确的是( B )
5．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是( B )
A．L2断路 B．L1断路 C．L2短路 D．L1短路
eq \(\s\up7(),\s\d5(第5题图)) eq \(\s\up7(),\s\d5(第6题图))
6．(2022·唐山期中)如图所示电路，在m、n两点间接滑动变阻器来控制电灯的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向左滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用( C )
A．m接a，n接b B．m接c，n接d
C．m接c，n接b D．m接a，n接d
7．(2022·曲阜期中)如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，则下列说法中正确的是( C )
A．R1与R2并联 B．I1＞I2
C．U2＝U1＋U3 D．若R1短路，则电压表V2的示数为0
eq \(\s\up7(),\s\d5(第7题图)) eq \(\s\up7(),\s\d5(第8题图))
8．(2022·广州期中)在如图所示电路中，闭合开关S，灯泡L1和L2都能发光，则下列操作及其判断正确的是( D )
A．若将一根导线的两端分别接在b、g接线柱后，灯泡L2不亮
B．若将电流表并联在接线柱c、d上，此时电流表测量流经灯泡L1的电流
C．若将电压表并联在接线柱e、f上，断开开关，电压表的示数为零
D．若将电压表并联在接线柱g、h上，此时电压表测量L1和L2两端的总电压
9．如图所示的电路中，闭合开关，电压表V1的示数为6 V，电压表V2的示数为3.6 V。那么下列说法中不正确是( C )
A．电源两端电压为6 V
B．L1两端电压为3.6 V
C．将电压表V1换成电流表，则L1与L2并联
D．将电压表V2换成电流表，闭合开关，则L1不亮，L2亮
eq \(\s\up7(),\s\d5(第9题图)) eq \(\s\up7(),\s\d5(第10题图))
10．(2022·福州模拟)如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则灯L1和L2两端的电压之比U1∶U2为( C )
A．5∶1 B．1∶5 C．4∶1 D．1∶4
二、填空题(本题共5小题，每空1分，共16分)
11．有一种节日小彩灯，有50只相同的小灯泡组成，这些小灯泡之间是__串联__(选填“串联”或“并联”)的。若接到家庭电路中，50只小灯泡都发光，通过第1只灯泡的电流是200 mA。那么，通过第50只灯泡的电流是__0.2__A，这只灯泡两端的电压为__4.4__V。
12．如图所示是物理实验中经常用到的__滑动变阻器__，将它连入电路，移动滑片P，可以改变连入电路中的电阻值，此变阻器是通过改变电阻丝的__长度__来改变电阻的大小。如果将图示的变阻器连入电路，将滑片向右移动时连入电路的电阻值变小，应将__B、C(或B、D)__两点接入电路中。
eq \(\s\up7(),\s\d5(第12题图)) eq \(\s\up7(),\s\d5(第13题图))
13．(2022·长沙模拟)将碳棒AB接到如图所示的电路中，闭合开关后，灯泡发光，说明碳棒是__导体__(选填“导体”或“绝缘体”)；接着用酒精灯给碳棒加热，发现灯泡的亮度变亮，说明碳棒的电阻随温度的升高而__减小__；如果想增加电路中的电阻，碳棒应__加长__(选择“加长”或“缩短”)。
14．(2022·盐城期中)如图所示，电源电压是3 V且不变，S闭合后电压表示数为1 V，则灯L2两端的电压为__1__V；通过灯L1的电流__等于__(选填“大于”“小于”或“等于”)通过灯L2的电流；若断开开关，电压表示数__变大__(选填“变大”“变小”或“不变”)。
eq \(\s\up7(),\s\d5(第14题图)) eq \(\s\up7(),\s\d5(第15题图))
15．(2022·安阳期中)如图所示电路中，甲、乙、丙三处分别接入电流表或电压表。如果两灯并联，甲应接__电流表__，乙应接__电压表__，丙应接__电流表__；如果一个灯丝断了，丙表的示数__变小__(选填“变大”“ 变小”或“不变”)。
三、作图题(本题共2小题，每小题4分，共8分)
16．根据如图所示的实物图，在方框内画出相应的电路图。
17．有两只灯泡L1和L2、一个开关、一个滑动变阻器、一个电流表、一个电源，设计出满足以下要求的电路：①开关控制整个电路；②电流表测通过灯L1的电流；③灯L1亮度不变，灯L2的亮度可以调节，且滑片向右移动时，灯L2变暗。请在虚线框内画出电路图，并连接实物图。
解：
四、实验探究题(本题共2小题，第18小题12分，第19小题14分，共26分)
18．(2022·长沙月考)在探究“并联电路的电压规律”实验中，小明使用了两相同的灯泡：

(1)在连接电路时，开关应该__断开__。图甲是小明已经连接的部分电路，请用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端的电压。
解：如图甲所示
(2)如图乙所示的电路图中，将电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的示数为__2.8__V。
(3)依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等。由此他得到结论：并联电路中，各支路两端的电压相等。此结论__不科学__(选填“科学”或“不科学”)，接下来应该进行的操作是__A__。(填序号)
A．更换不同规格的灯泡，再次实验
B．将L1、L2的位置交换，再次探究
C．保持电源、灯泡不变，多测量几次电路中三处的电压
(4)小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1__＝__(选填“＞”“＝”或“＜”)U2。
19．(2022·北京期末)物理兴趣小组的同学用如图甲所示电路探究“影响导体电阻大小的因素”时，作出了如下猜想：
猜想①：导体的电阻与导体的长度有关；
猜想②：导体的电阻与导体的横截面积有关；
猜想③：导体的电阻与导体的材料有关。
实验室提供了如图甲所示的4根电阻丝，规格、材料如表所示。
(1)为了验证上述猜想①，应该选用编号为__A、B__两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想__②__(填序号)；分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是__导体的电阻与导体的材料有关__。
(2)小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想__③__(填序号)的实验验证。
(3)在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就__减小__(选填“增大”或“减小”)了输电线的电阻。
(4)一般说来，所有物体都有电阻，探究过程中，又有同学提出猜想④：电阻还可能跟温度有关。小明为了研究“物质的导电性能(或电阻大小)与温度的关系”，连接了如图乙所示电路，开关S1、S2闭合后，分别用酒精灯给玻璃心柱、细铁丝加热。请回答：
①在玻璃心柱温度不断升高而发红的过程中，看到灯L1从不发光到发光，且亮度逐渐变亮，说明玻璃的导电性能随温度升高而__变强__(选填“变强”“变弱”或“不变”)；
②在细铁丝温度不断升高而发红的过程中，看到灯L2亮度逐渐变暗，说明铁丝的电阻随温度升高而__变大__(选填“变大”“变小”或“不变”)
五、综合应用题(本题共2小题，每小题10分，共20分)
20．小明做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.3 A、3 V、5 V，但当时没有记录清楚每个数据对应哪一个电表。请你根据电路图和记录的数据，分别计算出：
(1)通过灯L1、灯L2的电流。
(2)灯L1和L2各自两端的电压。
解：由图可知，L1与L2串联，V1测电源电压，V2测L1两端电压。
(1)电流表A的示数为0.3 A，若通过L1的电流为I1，通过L2的电流为I2，则I1＝I2＝0.3 A
(2)V1的示数为5 V，电源电压U＝5 V，V2的示数为3 V，灯L1两端电压U1＝3 V，则灯L2两端的电压U2＝U－U1＝5 V－3 V＝2 V
21．如图所示的电路，闭合开关，若电源电压为10 V，电压表V1示数为7 V，电压表V2示数为5 V，则L1、L2、L3两端的电压分别为多少？
解：设L1、L2、L3两端的电压分别是U1、U2、U3，根据题意得U1＋U2＝7 V ①；U2＋U3＝5 V ②；U1＋U2＋U3＝10 V ③，由等式①②③解得U1＝5 V，U2＝2 V，U3＝3 V序号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
