人教版高考物理一轮总复习第14章第2讲变压器与电能的输送课时学案

这是一份人教版高考物理一轮总复习第14章第2讲变压器与电能的输送课时学案，共13页。学案主要包含了理想变压器，远距离输电等内容，欢迎下载使用。

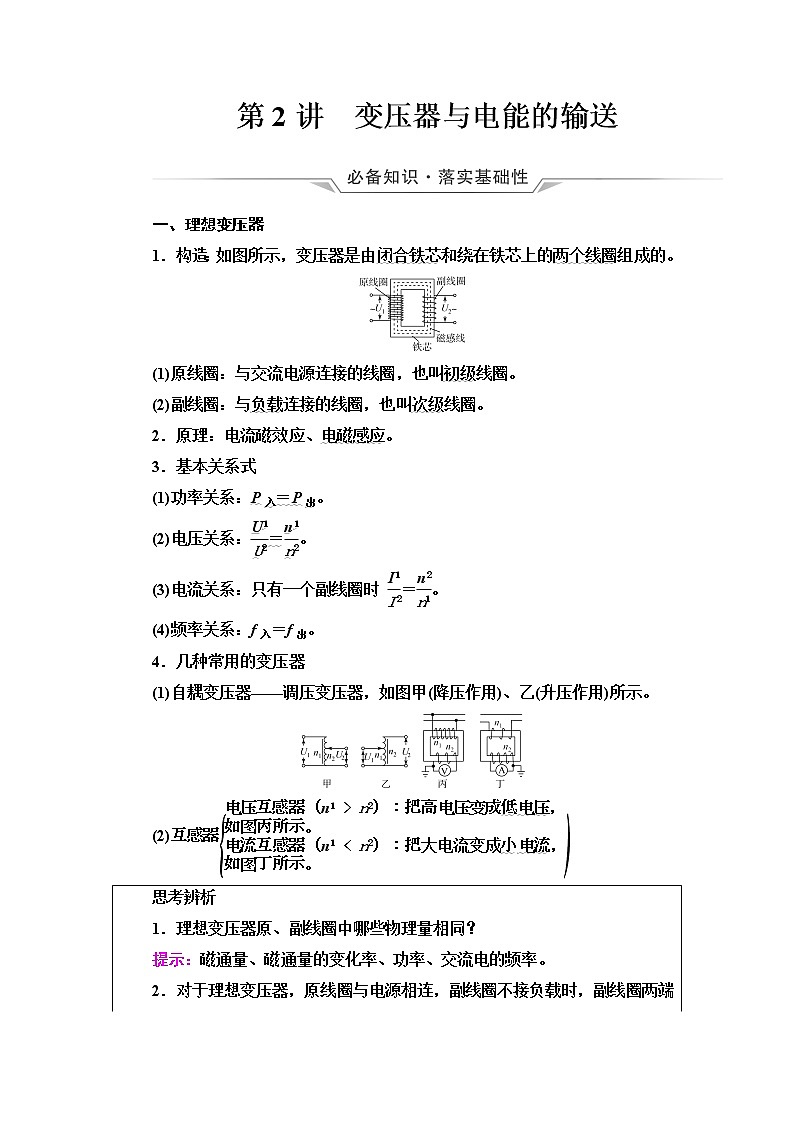

一、理想变压器
1．构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。
(1)原线圈：与交流电源连接的线圈，也叫初级线圈。
(2)副线圈：与负载连接的线圈，也叫次级线圈。
2．原理：电流磁效应、电磁感应。
3．基本关系式
(1)功率关系：P入＝P出。
(2)电压关系： eq \f(U1,U2)＝ eq \f(n1,n2)。
(3)电流关系：只有一个副线圈时 eq \f(I1,I2)＝ eq \f(n2,n1)。
(4)频率关系：f入＝f出。
4．几种常用的变压器
(1)自耦变压器——调压变压器，如图甲(降压作用)、乙(升压作用)所示。
(2) eq \a\vs4\al(互感器) eq \b\lc\{(\a\vs4\al\c1(电压互感器（n1>n2）：把高电压变成低电压，, 如图丙所示。,电流互感器（n1n2，题图甲中的电表为电压表；题图乙中的原线圈串联在电路中，为电流互感器，是升压变压器，n3
