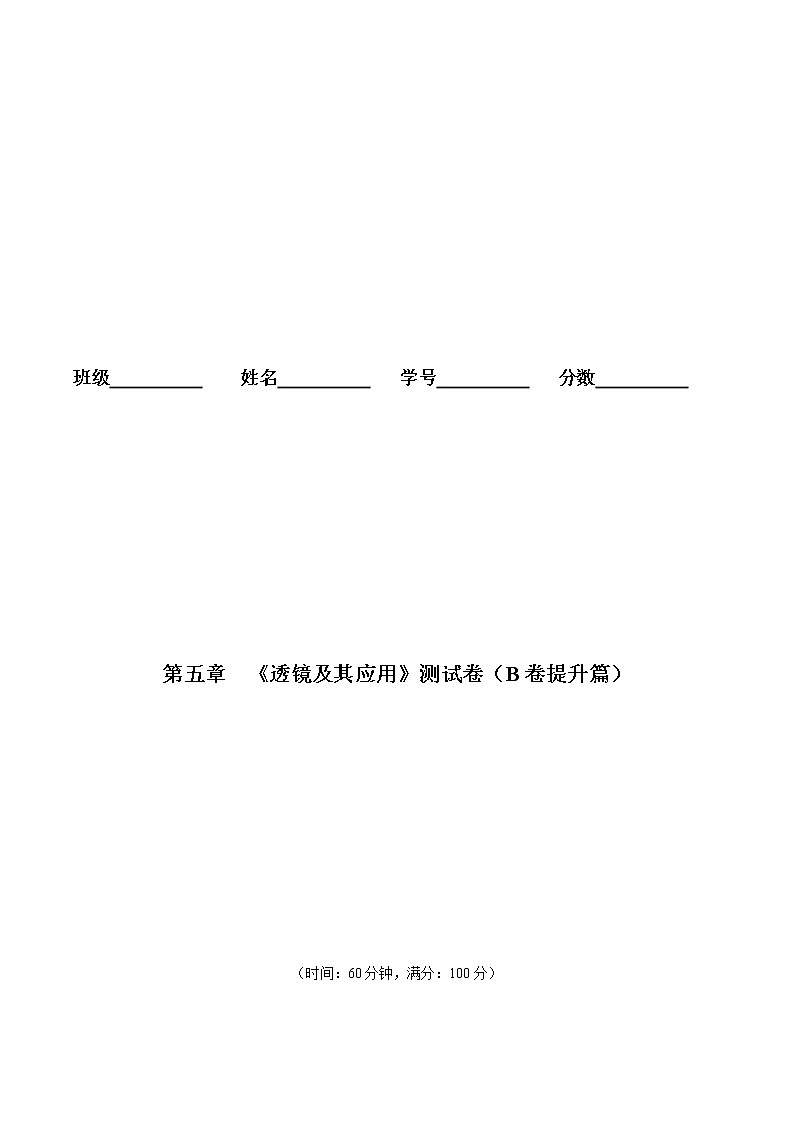

班级 姓名 学号 分数
第五章 《透镜及其应用》测试卷（B卷提升篇）
（时间：60分钟，满分：100分）

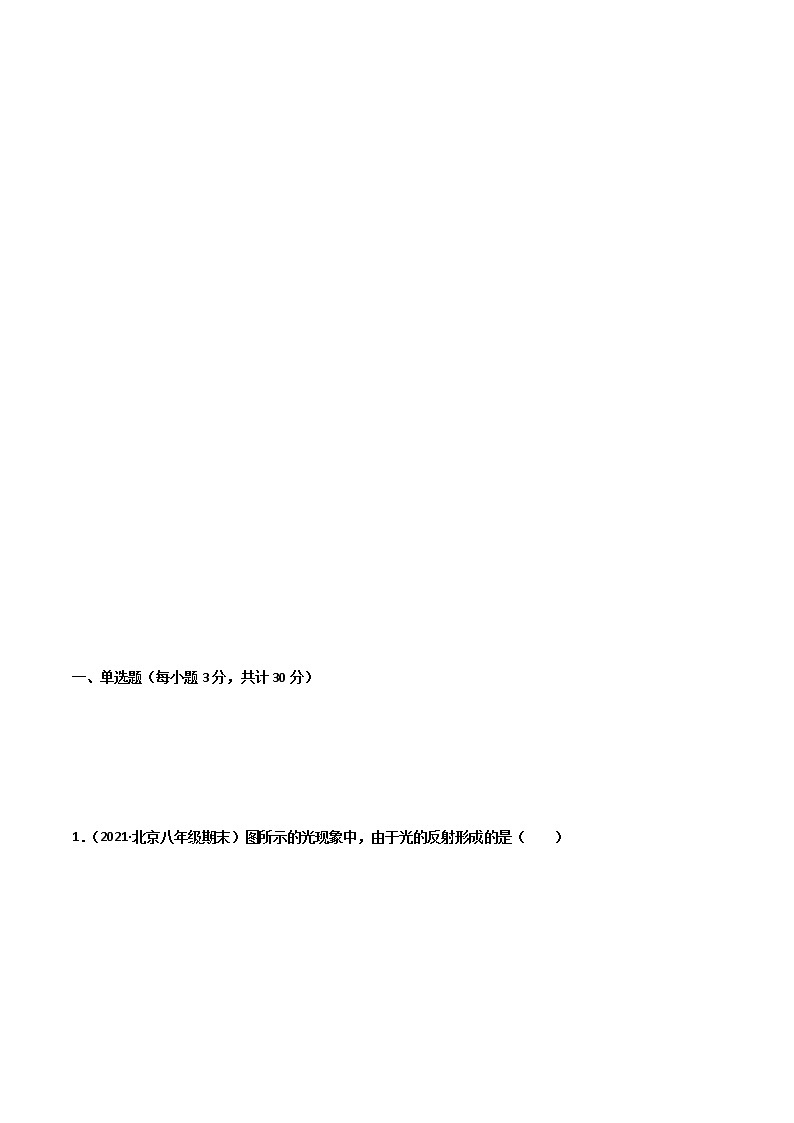

一、单选题（每小题3分，共计30分）

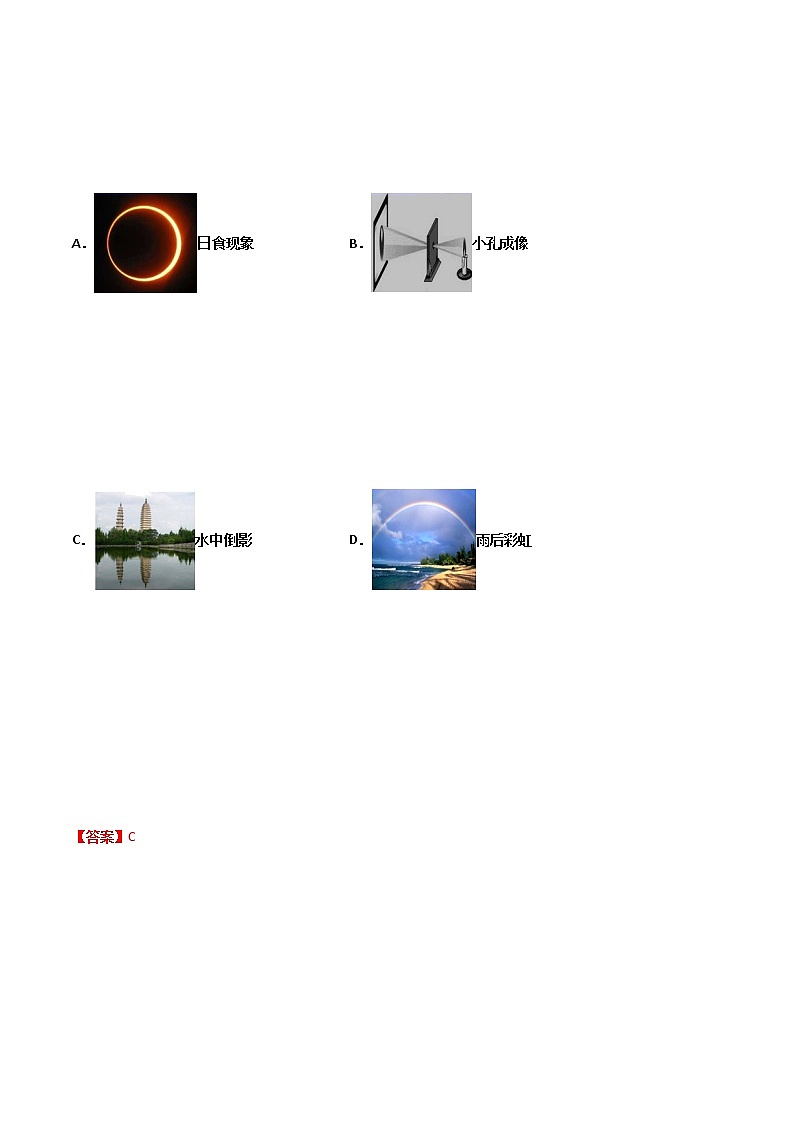

1．（2021·北京八年级期末）图所示的光现象中，由于光的反射形成的是（　　）
A．日食现象 B．小孔成像
C．水中倒影 D．雨后彩虹
【答案】C
【详解】
A．日食是由于月球运行到太阳与地球之间时，挡住了射向地球的太阳光，属于光的直线传播现象，故A不符合题意；
B．小孔成像成倒立的实像，是由于光的直线传播形成，故B不符合题意；
C．水中的倒影属于平面镜成像，是光的反射形成的，故C符合题意；
D．雨后的彩虹是光的色散现象，原理是光的折射，故D不符合题意。
故选C。
2．（2021·云南）清晨，宁静的宝象河上倒映出两岸树木的倒影，与树木倒影形成原理相同的是（　　）
A．路灯下的人影 B．照镜子
C．日食 D．看到水中鱼
【答案】B
【详解】
宁静的宝象河上倒映出两岸树木的倒影，属于平面镜成像，是由光的反射形成的；
AC．路灯下的人影、日食是光的直线传播现象，故AC不符合题意；
B．照镜子属于平面镜成像，是由光的反射形成的，故B符合题意；
D．看到水中的鱼是光的折射现象，故D不符合题意。
故选B。
3．（2021·北京九年级一模）如图所示，小明在探究平面镜成像的特点时。将玻璃板M竖直放置在水平桌面上，然后将点燃的蜡烛A放置于玻璃板前。小明在蜡烛A所在的一侧通过玻璃板观察到了A的像B。以下说法中正确的是（　　）

A．像B可以呈现在光屏上
B．蜡烛A离玻璃板越远，它的像B就越小
C．蜡烛A离玻璃板越远，它的像B离玻璃板也越远
D．像B是蜡烛A发出的光通过玻璃板后会聚形成的
【答案】C
【详解】
A．像B是虚像，不可以呈现在光屏上，故A错误；
B．平面镜成像与物等大，蜡烛A离玻璃板越远，它的像B也不变，故B错误；
C．平面镜成像与物关于镜对称，蜡烛A离玻璃板越远，它的像B离玻璃板也越远，故C正确；
D．像B是蜡烛A发出的光通过玻璃板反射后，反射光的反向延长线会聚形成的，故D错误。
故选C。
4．（2021·黑龙江九年级一模）关于光现象的说法正确的是（　　）

A．甲图是光的漫反射现象，因反射光线射向各个方向，故漫反射不遵循光的反射定律
B．乙图中人通过镜子能看到视力表的像，利用了光沿直线传播的知识
C．丙图中小聪和小猫通过平面镜可以互相看到对方，说明在反射时光路是可逆的
D．丁图中小猫没有叉到鱼，是因为光从空气射入水中发生了折射的缘故
【答案】C
【详解】
A．由图可知，平行光线入射到粗糙的反射面上，反射光线射向四面八方，这种反射是漫反射，漫反射同样遵守光的反射定律，故A错误；
B．乙图中在镜中看到视力表的像属于平面镜成像，平面镜成像原理是光的反射规律，故B错误；
C．丙图中小聪和小猫相互看到，说明在反射时光路是可逆的，故C正确；
D．看水中的鱼时，由于光从水中进入空气中时，折射角大于入射角，小猫逆着射来的光线看去，看到的鱼的位置比实际的位置要浅，所以小猫没有叉到鱼，故D错误。
故选C。
5．（2021·四川九年级一模）下列关于光现象的说法中正确的是（　　）
A．太阳光进入地球大气层后，其传播路径会发生弯曲
B．光从水斜射入空气时，折射角小于入射角
C．光垂直射到平面镜上时，其反射角为90度
D．人离平面镜较远时，在镜中所成的像比人要小
【答案】A
【详解】
A．因为光在不同介质中传播，会发生折射现象，太阳光进入地球大气层后，会发生折射，其传播路径会发生弯曲，故A正确；
B．光在水中传播的速度小于光在空气中的传播速度，光从水斜射入空气时，折射角大于入射角，故B错误；
C．光垂直射到平面镜上时，入射光线与法线的夹角为0，入射角为0，根据光的反射定律，反射角等于入射角，因此反射角为0，故C错误；
D．根据平面镜成像的特点，像与物的大小相等，人离平面镜较远时，人的大小不变，在镜中所成的像与人大小相等，故D错误。
故选A。
6．（2021·兰陵县教学研究室九年级一模）关于做探究平面镜成像实验，下列说法正确的是（　　）

A．实验中所成的像可用光屏承接 B．实验中所成像的大小会随物体位置变化而改变
C．多次进行实验，主要是为了减小测量误差 D．该实验需要选择两支大小相同的蜡烛
【答案】D
【详解】
A．平面镜成的像是虚像，虚像不能呈现在光屏上，故A错误；
B．平面镜成像与成像物体大小相等，像的大小不会随物体位置的改变而改变，故B错误；
C．为避免实验的偶然性得出具有普遍性的结论，要进行多次实验，故C错误；
D．选择相同的两个蜡烛，这是为了便于比较物像的大小关系，故D正确。
故选D。
7．（【专题】2021年中考物理考前信息必刷卷（山东专用）必刷卷04）下列说法正确的是（　　）
A．“姑苏城外寒山寺，夜半钟声到客船”，人们是通过音调辨别出钟声
B．“两岸青山相对出，孤帆一片日边来”，前句是以青山为参照物
C．“绿树阴浓夏日长，楼台倒影人池塘”，后句是光的折射现象
D．“路人借问遥招手，怕得鱼惊不应人”，说明水能够传声
【答案】D
【详解】
A．“夜半钟声到客船”钟声是根据音色判断出的，故A错误；
B．以“乘客”为参照物，“乘客”和“青山”之间的发生位置变化，故“青山”是运动的是以乘客为参照物，故B错误；
C．“楼台倒影入池塘”属于平面镜成像，是由光的反射形成的，故C错误；
D．“路人借问遥招手，怕得鱼惊不应人”说明声音可以在气体和液体中传播，故D正确。
故选D。
8．（2021·湖南九年级一模）下列关于光现象说法正确的是（　　）
A．光的传播速度是
B．光从一种介质射入另一种介质，光的传播方向一定发生改变
C．在光的反射或折射现象中，光路是可逆的
D．镜面反射遵守光的反射定律，漫反射不遵守光的反射定律
【答案】C
【详解】
A．光在真空中的传播速度是3×108m/s，故A错误；
B．光从一种介质斜射入另一种介质时，光的传播方向才一定发生改变，如果光垂直于界面入射，光的传播方向不变，故B错误；
C．不论是反射现象还是折射现象，光路都是可逆的，故C正确；
D．不论是镜面反射还是漫反射，都遵循光的反射定律，故D错误。
故选C。
9．（2021·全国八年级课时练习）如图所示现象中是由于光的反射形成的是（　　）
A．我国古代利用日晷晷针影子变化计时
B．我国古人利用冰透镜向日取火
C．古老的民间艺术“皮影戏”
D．卢沟桥在水中的“倒影”
【答案】D
【分析】
（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
【详解】
A．我国古代利用日晷晷针影子变化计时是利用了沿直线传播，故A不符合题意；
B．冰透镜向日取火利用了凸透镜对光的会聚作用，属于光的折射，故B不符合题意；
C．皮影戏中影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故C不符合题意；
D．平静水面上卢沟桥的倒影，属于平面镜成像，是由于光的反射形成的，故D符合题意。
故选D。
10．（2021·湖南八年级期末）生活中常见到各种光现象，其中属于光的折射现象的是（　　）

A．透过树丛的光 B．海市蜃楼 C．手影 D．水中倒影
【答案】B
【详解】
A．透过树丛的光，这是光的直线传播现象，故A不符合题意；
B．海市蜃楼，这是由于光在不均匀的空气中发生折射形成的，故B符合题意；
C．手影，这是由于光的直线传播形成的，故C不符合题意；
D．水中倒影，这是由于光的反射形成的，故D不符合题意。
故选B。


二、填空题（每空1分，共计28分）
11．（2020·江苏八年级期中）如图，太阳光通过三棱镜后，被分解成各种颜色的光，在白屏上形成一条彩色光带，这是光的___________现象。实际上在白屏上还有两种人眼看不见的光，分别是___________和___________。

【答案】色散 红外线 紫外线
【详解】
[1]太阳光通过三棱镜后，被分解成各种颜色的光，在白屏上形成一条彩色光带，分别是红橙黄绿蓝靛紫，这是光的色散现象。
[2][3]光谱上红光以外的部分，有一种看不见得光叫做红外线，光谱上紫光以外的部分，有一种看不见的光叫做紫外线，所以实际上在白屏上还有两种人眼看不见的光，分别是红外线和紫外线。
12．（2021·天津九年级一模）光与镜面成角射到平面镜上，反射角是__________；有时，黑板反射的光会“晃”着一些同学的眼睛，其原因是黑板发生了___________反射。
【答案】 镜面
【详解】
[1]光与镜面成角射到平面镜上，则入射角为

根据反射角与入射角大小相等可知反射角是。
[2]黑板反射的光会“晃”着一些同学的眼睛，其原因是黑板发生了镜面反射，光线向某些集中方向反射出去。
13．（2021·扬州市江都区实验初级中学九年级一模）2019年1月3日上午10点26分，中国嫦娥四号探测器成功在月球背面软着陆，成为类首次在月球背面软着陆的探测器。如图，是嫦娥四号月球车在月球表面工作时的情景，王芳在观看月球车在月球表面工作时的视频时，听不到月球车行驶的声音，这是因为______；月球车旁边有黑影，是因为______形成的。

【答案】声音的传播需要介质，真空不能传声 光的直线传播
【详解】
[1]月球的表面没有空气是真空，而声音的传播需要介质，真空不能传声，所以听不见月球车行驶的声音。
[2]影子的形成是由于光沿直线传播，月球车阻挡了光的传播，从而形成了月球车的影子。
14．（2021·广西中考真题）在纸板上扎一个小孔，将纸板与地面平行放置，当阳光直射地面时，在地面上可观察到圆形的光斑，经测量，光斑的直径为2cm，纸板与地面距离为2m，已知太阳光从太阳传到地球需要500s，光的传播速度为3×108m/s，根据以上信息估算，太阳到地球的距离为 ___________m，太阳的直径为 ___________m。
【答案】1.5×1011 1.5×109
【详解】
[1]太阳到地球的距离为
s=vt=3×108m/s×500s=1.5×1011m
[2]由小孔成像原理可得

则太阳的直径为

15．（2021·河北）五一假期小明和同学去衡水湖游玩，他们发现水面出现非常奇特的影像，水中白云朵朵，鸟儿展翅飞翔，鱼儿悠闲地游来游去。于是小明写下“鸟在水中飞，鱼在云中游”的句子。小明看到“鸟在水中飞”是由光的______形成的像，“鱼在云中游”是由光的______形成的像，看到的“鱼”的位置比实际要______（选填“深”或“浅”）。
【答案】反射 折射 浅
【详解】
[1]当光遇到水面时会发生反射，此时水面相当于一平面镜，鸟在水中飞就是鸟通过水面成的虚像。
[2][3]当光遇到水面时会发生反射，此时水面相当于一平面镜，白云就是通过水面成虚像，出现在水面上的。鱼反射的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼变浅了；而我们看到的鱼，不是鱼的实际位置，而是变高的鱼的虚像。
16．（2021·辽宁九年级二模）在暗室中将三原色光投射到白色屏上，其投射情况如图所示，A区域是______色，光在白色屏上发生的是______（填“镜面”或“漫”）反射。

【答案】白 漫
【详解】
[1]红、绿、蓝是色光的三原色，红绿蓝三色光合成了白光。
[2]屏表面比较粗糙，故发生的是漫反射，保证各个地方都能看到。
17．（2021·扬州市广陵区教师发展中心九年级二模）小丽同学站在平面镜前用右手拿梳子梳理自己的头发。她看到镜子中的自己用___________（左手/右手）拿梳子。当她转身远离平面镜时，像离人的距离________（变大/变小/不变），她在平面镜中所成像的大小___________（变大/变小/不变）。
【答案】左 变大 不变
【详解】
[1]小丽同学站在平面镜前用右手拿梳子梳理自己的头发，因为像和物关于镜面对称，像和物左右对调，所以她看到镜子中的自己用左手拿梳子。
[2][3]据平面镜成像的特点像和物关于镜面对称，像与物到镜面的距离相等，当小丽远离平面镜时，小丽的像也远离平面镜，所以像离人的距离变大；平面镜成的像与物体的大小相等，当人远离镜时，镜中的像大小不变。
18．（2021·江苏省苏州工业园区金鸡湖学校）如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，则入射角的度数为______，界面左侧是______（选填“空气”或“玻璃”）。

【答案】30° 玻璃
【详解】
[1][2]已知CD是界面，图中的虚线PQ为法线，由下图可知：


∠BOP=∠AOP
根据反射角等于入射角可知，界面左边的BO为入射光线，OA为反射光线，界面右边的OE为折射光线；所以入射角
∠BOP=90°-60°=30°
折射角
∠EOQ=90°-45°=45°
于入射角，所以界面右侧为空气，左侧为玻璃。
19．（2021·北京）请阅读《天问一号》并回答问题。
天问一号
2020年4月24日，中国行星探测任务被命名为“天问系列”，首次火星探测任务被命名为“天问一号”，后续行星任务依次编号。“天问一号”探测器是由一架轨道飞行器和一辆大星车（如图所示）构成，它的最大亮点是要一次性完成大星“环绕、着陆和巡视”三大任务，对火星开展全球性、綜合性的环绕探测，在火星表面开展区域巡视探测。
2020年7月23日，“长征五号”遥四运载火箭运载着“天问一号”探测器在中国文昌航天发射场发射升空。火箭飞行约2167秒后，成功将探谢器送入预定轨道，开启火星探测之旅，迈出了我国行星探测第一步。7月27日，控制“天问一号”探测器在飞禹地球约120万公里处回望地球，利用光学导航敏感器对地球、月球成像，获取了地月合影。
2021年2月5日20时，“天问一号”探测器发动机点大工作，顺利完成地火段第四大轨通中途修正，以确保按计划实施火星捕获。国家航天局同步公布了“天问一号”传回的首幅大星图像（如图所示）。
截至2021年2月9日，“天问一号”已在轨飞行约201天，探涮器各系统状态良好，飞行里程超过4.65亿公里，已完成四次中途修正等工作，离着陆火星还需约3个月时间。“天问一号”火星探测器的成功发射、持续飞行以及后续的环绕、降落和巡视，是我国综合国力和创新能力提升的重要标志。中国开展并持续推进深空探測，对保障国家安全、促科技进乡、升国家軟实力以及提升国际影响力具有重要的意义。

请根据上述材料回答下列问题：
（1）在火箭点火升空的过程中，“天问一号”探测器相对地球是______（选填“静止”或“运动”）的；“天问一号”探测器的机械能______（选填“增大”、“不变”或“减小”）。
（2）“天问一号”探测器是利用______向地球传递信息的。（选填“电磁波”或“超声波”）
（3）2020年7月27日，“天问一号”火星探测器将地月合影传到地球大约需要______s的时间。
【答案】运动 增大 电磁波 4
【详解】
(1)[1][2]在火箭点火升空的过程中，相对于地球而言，火箭在升空，位置发生了变化，故火箭是运动的；探测器升空中，高度变大，重力势能变大，点火升空，速度变大，故动能变大，故总的机械能增大。
(2)[3]探测器是利用电磁波传递信息的，因为超声波是声波，传播需要介质，在真空中不能传播。
(3)[4]控制“天问一号”探测器在飞禹地球约120万公里处回望地球，利用光学导航敏感器对地球、月球成像，获取了地月合影，则火星探测器将地月合影传到地球大约需要时间为

故火星探测器将地月合影传到地球大约需要时间为4s。
20．（2020·江苏八年级期中）太阳光在真空中的传播速度是______m/s。唐代高骈的诗句“绿树浓阴夏日长，楼台倒影入池塘”中蕴含着一些物理知识：睛朗的夏天，在树荫下看到很多圆形的光斑，这些圆形光斑的形成可以用光的______来解释；仔细观察光斑，发现这些圆形光斑大小不一，这些圆形光斑的大小主要与______（选填“树叶间小孔的大小”、“树叶间小孔到地面的距离”或“太阳到树叶间小孔的距离”）有关.；“倒影”是正立、______（填“放大”、“缩小”或“等大”）的______像。

【答案】3 ×108 直线传播 树叶间小孔到地面的距离 等大 虚像
【详解】
[1]光在真空中的传播速度是3 ×108m/s。
[2]树荫下圆形的光斑是小孔成像现象，是光的直线传播形成的。
[3]圆形光斑大小不一，其大小主要与树叶间小孔到地面的距离有关，因为太阳到树叶间小孔的距离基本上是一致的，而小孔的大小对成像没有太大的影响。
[4][5]倒影是物体通过水面成像，此时的水面就相当于平面镜，所以所成的像是正立、等大的虚像。

三、实验题（每空1分，共计19分）
21．（2021·山东九年级一模）小红同学利用如下第一幅图图所示的实验裝置探究“光的反射定律”。当入射光线垂直于平面镜时，反射角为_______度；当用另一只激光笔让光线沿着（即逆着原反射光线）射向平面镜时，可看到反射光线沿射出，这说明_________。将纸板向后折，纸板上看不到反射光线，这说明反射光线、入射光线和法线在________内。学习平面镜一节时，小红的物理老师利用如下第二幅图的实验装置做了一个“蜡烛在水中燃烧”的小实验，小红非常奇怪，蜡烛怎么能在水中燃烧呢？学完本节后，小红发现：水中的“蜡烛”是实际蜡烛通过玻璃板形成的______（选填“虚”或“实”）像，且与实际蜡烛大小_______（选填“相等”或“不相等”）。

【答案】0 光路是可逆的 同一平面 虚 相等
【详解】
[1]当入射光线垂直于平面镜时，入射角是0度，反射角为0度。
[2]让光线沿着FO（即逆着原反射光线）射向平面镜时，可看到反射光线沿OE射出，即逆着入射光线OE射出，故说明在光的反射现象中，光路是可逆的。
[3]将纸板向后折，在纸板上不能看到反射光线，说明反射光线、入射光线和法线是在同一平面内的。
[4][5]蜡烛通过玻璃板成正立等大的虚像，水中的“蜡烛”是实际蜡烛通过玻璃板形成的虚像，与实际蜡烛大小相等。
22．（2021·山东中考真题）如图为某实验小组“探究光的反射规律”的实验装置，平面镜M放在水平桌面上，E、F是两块粘接起来的硬纸板，而且F板可绕ON转动。
（1）使用可以旋转的硬纸板，其目的是 ______； ______；
（2）将入射光线AO向ON靠近时，看到反射光线OB ______（选填“靠近”或“远离”）ON；
（3）若将一束光贴着纸板F沿BO射向O点，光将沿图中 ______的方向射出，说明在光的反射现象中，光路是 ______的；
（4）无意中，小明看到自己在平面镜中的像是 ______（选填“放大”、“等大”或“缩小”）的 ______（选填“实”或“虚”）像；
（5）某同学在实验时，让入射光线AO沿纸板E射向镜面，然后转动纸板F，并使其与纸板E在同一平面内，但在F上没有发现反射光线，其原因可能是 ______。

【答案】呈现光路 验证反射光线与入射光线及法线在同一平面内 靠近 OA 可逆 等大 虚 硬纸板没有竖直放置
【详解】
（1）[1][2]实验需要观察光的传播路径和探究入射光线、反射光线和法线的关系，硬纸板可以呈现光路，因为能够旋转，可以验证反射光线与入射光线及法线在同一平面内。
（2）[3]若将AO靠近ON，入射角减小，反射角等于入射角，所以OB也靠近法线。
（3）[4][5]当光逆着原来的反射光线入射时，反射光线也逆着原来的入射光线反射出去，即将一束光贴着纸板F沿BO射到O点，光将沿图中的OA方向射出，这说明在反射现象中光路是可逆的。
（4）[6][7]平面镜所成的像是正立、等大的虚像，所以小明看到自己在平面镜中的像是等大的虚像。
（5）[8]当E、F在同一平面上时，让入射光线AO沿纸板E射向镜面，在F上没有发现反射光线，这说明硬纸板没有与镜面垂直，反射光线从其他方向射出。
23．（2021·河北）如图是“探究平面镜成像特点”的实验：

（1）实验中使用玻璃板代替平面镜的好处是______；
（2）实验中用到两支相同的蜡烛，为了使实验效果更好，应该点燃______；
（3）移动蜡烛B，人眼从E方向看过去，看到蜡烛B与______重合，要确定B位置是不是所需位置，还需要的操作是______；
（4）将玻璃板水平向右移动，蜡烛A在平面镜中成的像将______（向左移/向右移/不动）；
（5）在蜡烛B与玻璃板之间放置一块较大的不透明硬纸板，人在A侧透过玻璃板______（能/不能）看到蜡烛B。
【答案】便于确定像的位置 蜡烛A 蜡烛A的像 在E侧各个方向观察蜡烛B是否与蜡烛A的像完全重合 不动 不能
【详解】
（1）[1]实验中用透明的玻璃板代替平面镜，同时能看到成像物体的像和镜后和像对比的物体，便于确定像的位置。
（2）[2]把前面的蜡烛A点燃会有更多的光射向镜面，使成像更清晰。
（3）[3][4]移动蜡烛B，人眼从E方向看过去，直到蜡烛B与蜡烛A的像重合，在E侧各个方向观察蜡烛B是否与蜡烛A的像完全重合，从而确定A的像。
（4）[5]玻璃板水平移动，蜡烛与平面镜的距离不变，则蜡烛A的像不动。
（5）[6]在蜡烛B的位置前放一个不透明纸板，蜡烛B反射的光无法透过不透明纸板，因此人在A侧不能看到蜡烛B。

四、简答题（4分）
24．（2021·黑龙江八年级期末）雨后天晴的夜晚，如果你迎着月亮走路时为了不踩到水坑，你应当发现较亮处的是水坑还是较暗处是水坑？为什么？
【答案】见解析
【详解】
平静的水面，能发生镜面反射，地面凹凸不平，地面发生漫反射。如图，迎着月光走，月光经水面发生镜面反射，进入人眼睛的反射光线多，人感觉水坑亮；地面发生漫反射，有很少的光线进入人的眼睛，人感觉地面暗，所以迎着月光走时，较亮处的是水坑，较暗处是地面。


五、作图题（共计15分）
25．（2021·全国八年级课时练习）（1）一束光从空气斜射到平面镜上时发生了反射，为反射光线，请在图中作出其入射光线并标出入射角的度数。

（2）在图中的虚线框中画上适当的镜子。

【答案】（1）；（2）
【详解】
（1）[1]过入射点O作垂直于镜面的法线，已知反射光线与镜面的夹角为60°，则反射角为30°，由光的可知入射角也为30°，根据反射角等于入射角在法线右侧画出入射光线。

（2）[2]由图可知，水平的平行光线经过镜子后竖直向下传播，光线的传播方向改变了90°，则镜子为平面镜，如图。

26．（2021·广东八年级期末）（1） 如图所示， 已知光线 AO斜射入水中，O为入射点。 请作出其反射光线OB 和进入水中的折射光线 OC 的大致方向。（________）

（2）如图所示， 画出小丑帽子顶点 s 发出的光线经平面镜反射后， 进入小丑眼睛的光路图 （画出进入一只眼睛的光线即可）。（________）

（3）在图中画出光线 AO的折射光线和 BC 的入射光线。（_________）

【答案】
【详解】
（1）[1]过入射点O做法线，根据反射角等于入射角，即可以画出反射光线OB，根据空气中的角大，即折射光线比入射光线AO更靠近法线，故如下图所示：

（2）[2]先找到S的对称点S’，S’和眼睛的连线，即可以画出反射光线，该连线与平面镜交于一点，这一点即为入射点，连接S和入射点，即为入射光线，故如下图所示：

（3）[3]经过凹透镜的光心传播方向不变，故延长AO，并标上向下的箭头，即AO的折射光线，指向凹透镜的虚焦点的光线经过凹透镜折射平行主光轴，故连接B和右侧焦点，并反向延长，即为BC 的入射光线，故如下图所示：

27．（2021·全国八年级课时练习）S为一点光源，M，N为一不透明的墙壁。请在图上画出光线通过M、N狭缝能照射到的区域，并在该区域画上斜线。

【答案】
【详解】
由光沿直线传播的原理可知，光线通过两个狭缝均沿直线传播，能照射到的区域如下图所示：
​

六、综合题（4分）
28．（2021·广东八年级期末）阅读下列材料，回答问题。
汽车中的光现象
如图1所示，汽车抬头显示又叫汽车平视显示系统（简称HUD），是为了提高安全性而研发的。它利用平面镜成像原理（如图2所示），使显示器上的重要行车数据通过前挡风玻璃成像在正前方，驾驶员不必低头，就可以看到车辆行驶的车速、油耗等信息。

(1)行车数据在挡风玻璃上所成的像是由光的______（选填“反射”或“折射”）形成的；
(2)若HUD显示器水平放置在汽车中控台上，通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面夹角度数为______；
(3)某驾驶员发现挡风玻璃所成的像过高，不便于观察，这时需要将显示器沿水平方向_____（选填“远离”或“靠近”）挡风玻璃；移动显示器后，像的大小将______（选填“变大”、“不变”或“变小”）。
【答案】反射 45° 靠近 不变
【详解】
(1)[1]由题意，HUD利用平面镜成像原理，所以行车数据在挡风玻璃上所成的像是由光的反射形成的。
(2)[2]若HUD显示器水平放置在汽车中控台上，通过挡风玻璃成垂直于水平面的像，即二者成90°夹角，由于物与像关于平面镜对称，则挡风玻璃与水平面夹角度数为45°。
(3)[3][4]平面镜成像中，物与像关于平面镜对称，且像与物的大小相同；发现挡风玻璃所成的像过高，需要将显示器沿水平方向靠近挡风玻璃；移动显示器后，物的大小未变，则像的大小将不变。
