实验五、验证力的平行四边形定则(解析版)

这是一份实验五、验证力的平行四边形定则(解析版)，共15页。试卷主要包含了实验目的，实验原理，实验器材，实验步骤，注意事项等内容，欢迎下载使用。

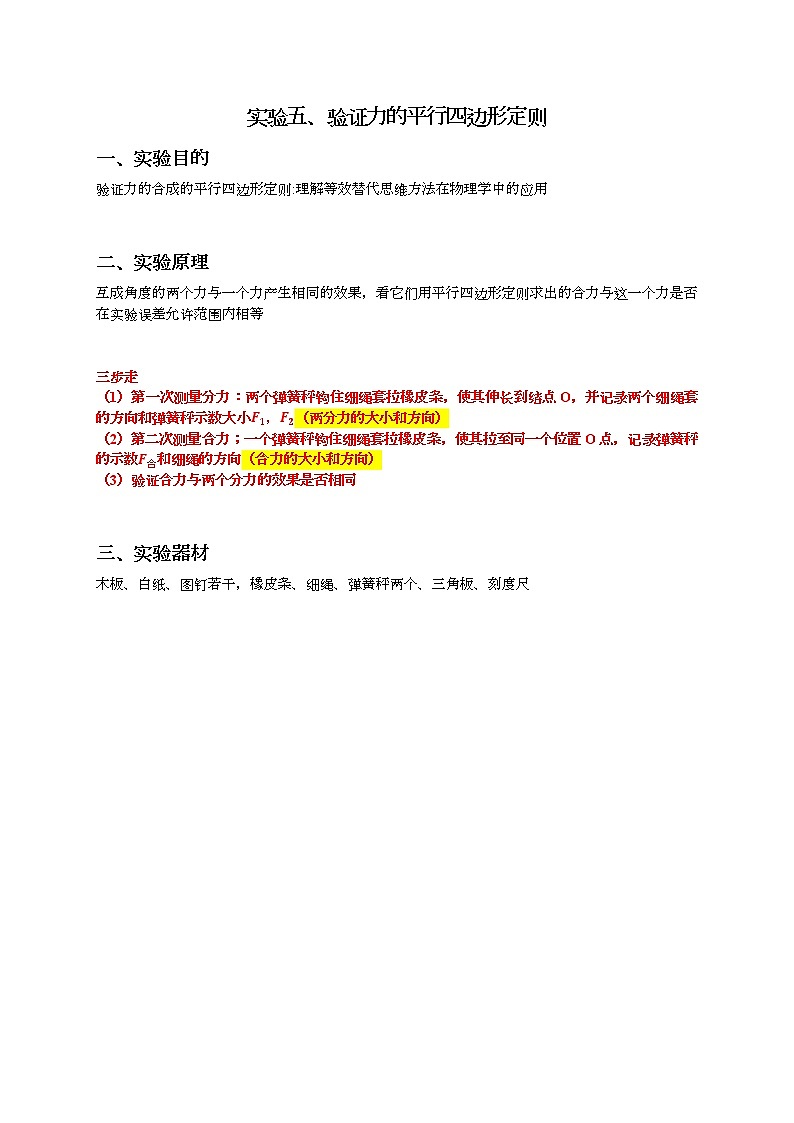

实验五、验证力的平行四边形定则一、实验目的
验证力的合成的平行四边形定则:理解等效替代思维方法在物理学中的应用
 二、实验原理
互成角度的两个力与一个力产生相同的效果，看它们用平行四边形定则求出的合力与这一个力是否在实验误差允许范围内相等
 三步走（1）第一次测量分力：两个弹簧秤钩住细绳套拉橡皮条，使其伸长到结点O，并记录两个细绳套的方向和弹簧秤示数大小（两分力的大小和方向）（2）第二次测量合力；一个弹簧秤钩住细绳套拉橡皮条，使其拉至同一个位置O点，记录弹簧秤的示数和细绳的方向（合力的大小和方向）（3）验证合力与两个分力的效果是否相同 三、实验器材
木板、白纸、图钉若干，橡皮条、细绳、弹簧秤两个、三角板、刻度尺

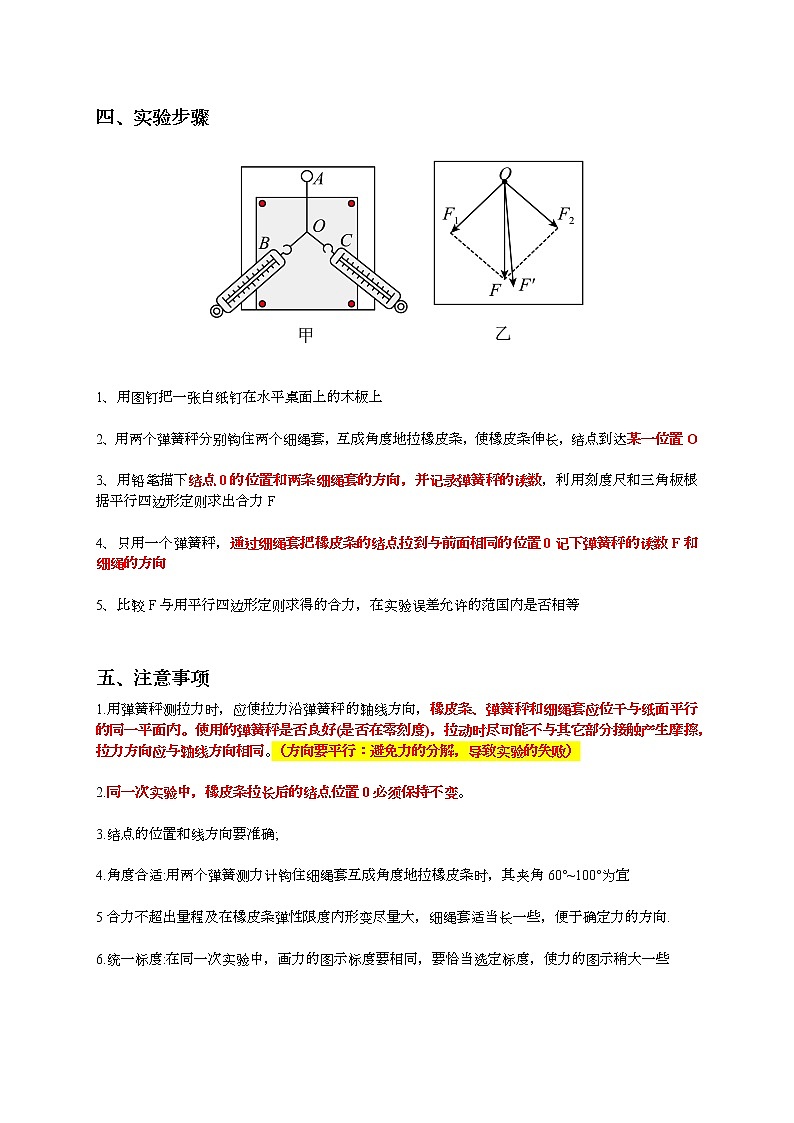

四、实验步骤
   1、用图钉把一张白纸钉在水平桌面上的木板上

2、用两个弹簧秤分别钩住两个细绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O

3、用铅笔描下结点0的位置和两条细绳套的方向，并记录弹簧秤的读数，利用刻度尺和三角板根据平行四边形定则求出合力F

4、只用一个弹簧秤，通过细绳套把橡皮条的结点拉到与前面相同的位置0记下弹簧秤的读数F和细绳的方向

5、比较F与用平行四边形定则求得的合力，在实验误差允许的范国内是否相等  五、注意事项
1.用弹簧秤测拉力时，应使拉力沿弹簧秤的轴线方向，橡皮条、弹簧秤和细绳套应位干与纸面平行的同一平面内。使用的弹簧秤是否良好(是否在零刻度)，拉动时尽可能不与其它部分接触产生摩擦，拉力方向应与轴线方向相同。（方向要平行：避免力的分解，导致实验的失败）
 2.同一次实验中，橡皮条拉长后的结点位置0必须保持不变。 3.结点的位置和线方向要准确;
 4.角度合适:用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时，其夹角60°~100°为宜
 5合力不超出量程及在橡皮条弹性限度内形变尽量大，细绳套适当长一些，便于确定力的方向.

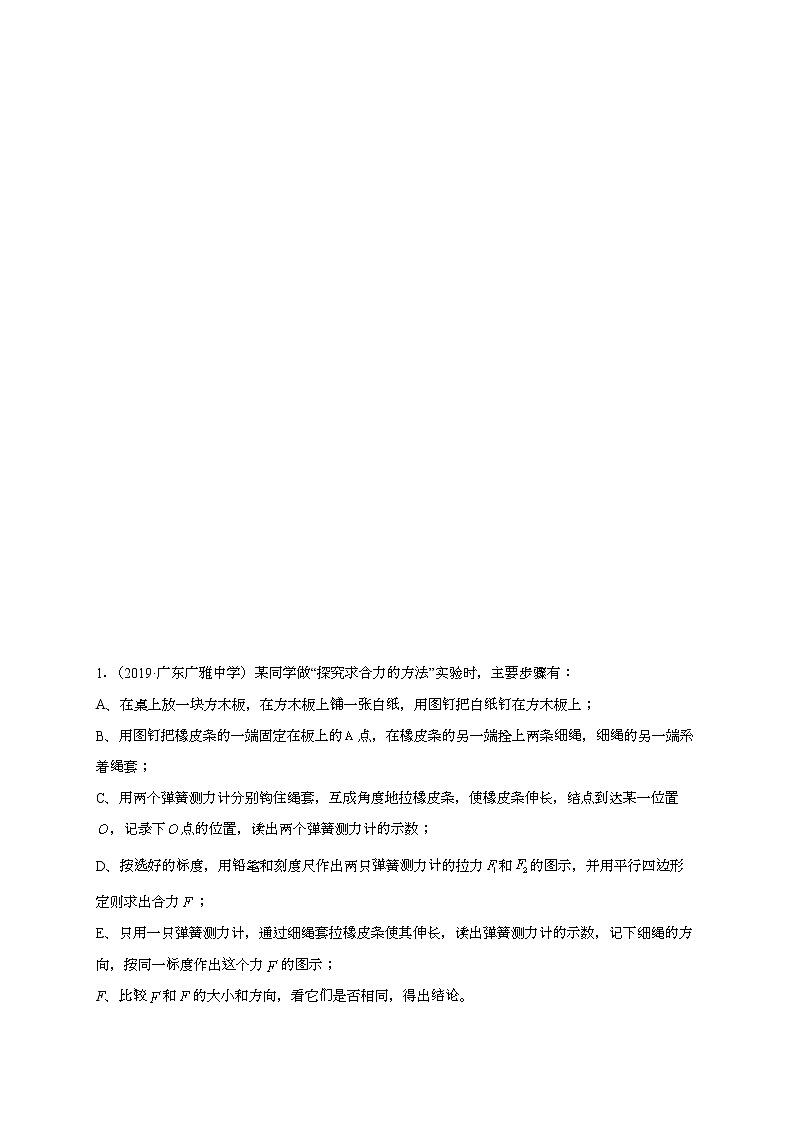

6.统一标度:在同一次实验中，画力的图示标度要相同，要恰当选定标度，使力的图示稍大一些                             1．（2019·广东广雅中学）某同学做“探究求合力的方法”实验时，主要步骤有：A、在桌上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上；B、用图钉把橡皮条的一端固定在板上的点，在橡皮条的另一端拴上两条细绳，细绳的另一端系着绳套；C、用两个弹簧测力计分别钩住绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置，记录下点的位置，读出两个弹簧测力计的示数；D、按选好的标度，用铅笔和刻度尺作出两只弹簧测力计的拉力和的图示，并用平行四边形定则求出合力；E、只用一只弹簧测力计，通过细绳套拉橡皮条使其伸长，读出弹簧测力计的示数，记下细绳的方向，按同一标度作出这个力的图示；F、比较和的大小和方向，看它们是否相同，得出结论。上述步骤中：（1）有重要遗漏的步骤的序号是___________和___________。（2）遗漏的内容分别是___________和___________。（3）某同学在白纸上根据实验结果画出力的图示，下列说法中正确的是___________A、图中的是力和合力的理论值，是力和合力的实际测量值B、图的是力和合力的理论值，是力和合力的实际测量值C、在实验中，将细绳换成橡皮条，对实验结果并没有影响D、在实验中，将细绳换成橡皮条，对实验结果会有影响（4）本实验中，采取下列方法和步骤可以减小实验误差___________A、两个分力、间的夹角越大越好B、拉橡皮条的细绳要稍长一些C、实验中，弹簧测力计必须与木板平行D、读数时视线要正对弹簧测力计刻度
2．（2022·福建·莆田二中高三阶段练习）根据要求，完成“验证力的平行四边形定则”实验。 （1）如图甲所示，把白纸固定在木板上后，再把木板竖立在桌面上，用图钉把橡皮筋的一端固定在A点，另一端B连接两条轻绳，跨过定滑轮后各拴一细绳套，分别挂上3个钩码和4个钩码（每个钩码重），调整滑轮的位置，稳定后结点B位于O处，记下___________和两条细绳的方向，取下滑轮及钩码。（2）如图乙所示，取某单位长度表示，用力的图示作出两条细绳的拉力和；再用一个弹簧测力计把结点B也拉至O处，记下弹簧测力计的读数___________N，取下弹簧测力计。（3）在图丙中作出和的合力F及拉力的图示。___________（4）对比F和的大小和方向，发现它们不是完全一致的，其可能的原因是___________（填一个原因）。
3．（2022·河北省玉田县第一中学高三开学考试）“探究两个互成角度的力的合成规律”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳。图乙是在白纸上根据实验结果画出的图，F为用平行四边形定则做出的合力。（1）本实验中“等效替代”的含义是________；A．橡皮筋可以用细绳替代B．左侧弹簧测力计的作用效果可以替代右侧弹簧测力计的作用效果C．右侧弹簧测力计的作用效果可以替代左侧弹簧测力计的作用效果D．两弹簧测力计共同作用的效果可以用一个弹簧测力计的作用效果替代（2）图乙中的F与两力中，方向一定沿AO方向的是________；（3）实验中用两个完全相同的弹簧秤成一定角度拉橡皮筋时，必须记录的有________；A．两细绳的方向　　B．橡皮筋的原长C．两弹簧秤的示数　　D．结点O的位置（4）本实验中，采取下列哪些方法和步骤可以减小实验误差________。A．两个分力F1、F2间的夹角越小越好B．两个分力F1、F2的大小要适当大些C．拉橡皮筋的细绳要稍短一些D．实验中，弹簧秤必须与木板平行，读数时视线要正对弹簧秤刻度（5）在实验中，如果将细绳换成橡皮筋，那么实验结果将________（填“变”或“不变”）
4．（2021·黑龙江·汤原县高级中学高一期中）“探究两个互成角度的力的合成规律”实验如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB与OC为细绳。图乙显示的是在白纸上根据实验结果画出的图。 （1）图乙中一定沿着AO方向的是______（选填F或F′）（2）在实验中，如果将细绳也换成橡皮筋，那么实验结果理论值是否会发生变化？答______（选填“变大”、“不变”、“变小”）（3）本实验采用的科学方法是(      )A．理想实验法       B．等效替代法       C．控制变量法       D．物理模型法（4）下列说法中正确的是(      )A．两个分力的值稍大一些较好，便于减小作图误差B．两个分力的夹角越大越好，同时在实验中应注意弹簧测力计与细线应始终平行纸板但不与纸面接触C．两分力的夹角应取90°较好，便于之后运算中采用勾股定理以验证平行四边形定则D．在同一实验中，两次实验操作O点的位置不能变动
5．（2023·全国·高三专题练习）安庆某中学107班的学生在做“探究两个互成角度的力的合成规律”的分组实验时，利用了如图所示的实验装置。在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点，每个钩码的质量相等，当系统达到平衡时，根据钩码个数读出三根绳子的拉力、、和，回答下列问题。（1）改变钩码个数，能完成实验是____________；A． ， ，B． ，C． ， ， （2）在拆下钩码和绳子前，最重要的一个步骤是____________；A．标记结点的位置，并记录、、三段绳子的方向B．量出、、三段绳子的长度C．用量角器量出三段绳子之间的夹角D．用天平测出钩码的质量（3）在作图时，你认为图中__________（选填“甲”或“乙”）是正确的。
6．（2023·全国·高三专题练习）某实验小组利用如图所示的实验器材验证力的平行四边形定则。在圆形水平桌面上平铺固定一张白纸，在桌子边缘安装三个不计摩擦的滑轮，其中滑轮P1固定在桌边，滑轮P2、P3可沿桌边移动。将三根绳子系在同一点O，每根绳子的另一端各挂一定数量的砝码（每个砝码的质量均为m），当系统达到平衡时，记录每根绳上的砝码数量便可得出三根绳子的拉力大小，按照正确步骤进行操作，完成实验。回答下列问题： （1）下列说法正确的是______A．必须以OP2、OP3绳的拉力为相邻边作平行四边形B．若三根绳互成120°角，则三根绳所挂钩码数量相等C．以OP2、OP3绳的拉力作平行四边形，所夹对角线（合力理论值）大小与OP1拉力大小相同，则验证了力的平行四边形定则D．三根绳可以用橡皮筋代替（2）实验时，若O点的位置不在圆桌中心______（填“会”或“不会”）影响实验结论。（3）若三个滑轮不在同一水平面上，且高度偏差较大______（填“能”或“不能”）在白纸上准确记录力的大小和方向。
