高中人教版 (2019)第三节 金属晶体与离子晶体评优课课件ppt

这是一份高中人教版 (2019)第三节 金属晶体与离子晶体评优课课件ppt，共27页。PPT课件主要包含了密置层，二维平面堆积方式，非密置层，Ⅰ简单立方堆积，三维空间堆积方式，Ⅱ体心立方堆积，第一层，Ⅲ六方堆积，Ⅳ面心立方堆积，堆积方式及性质小结等内容，欢迎下载使用。

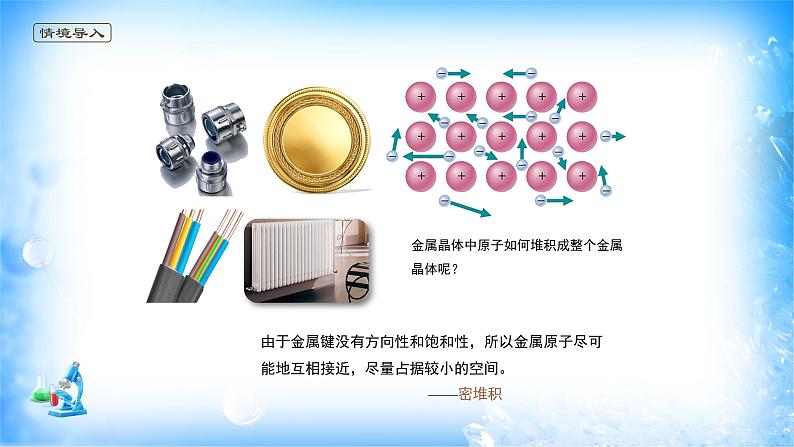

金属晶体中原子如何堆积成整个金属晶体呢？
由于金属键没有方向性和饱和性，所以金属原子尽可能地互相接近，尽量占据较小的空间。 ——密堆积

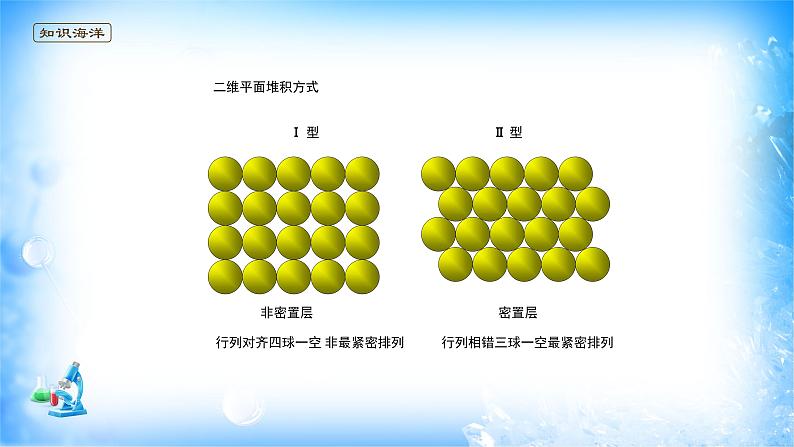

行列相错三球一空最紧密排列
行列对齐四球一空 非最紧密排列

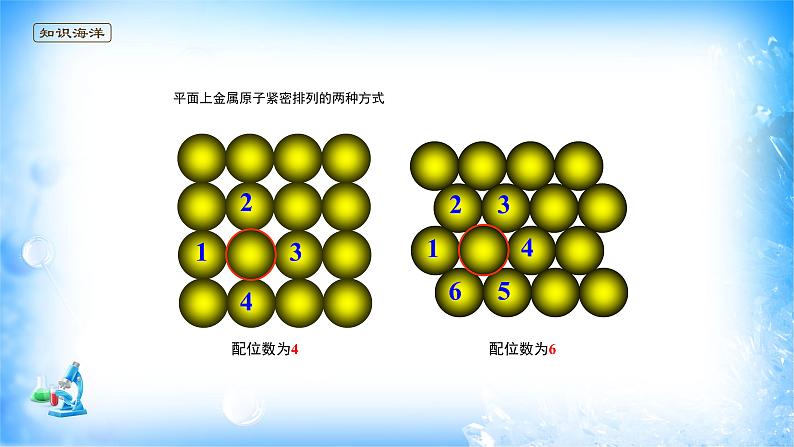

平面上金属原子紧密排列的两种方式

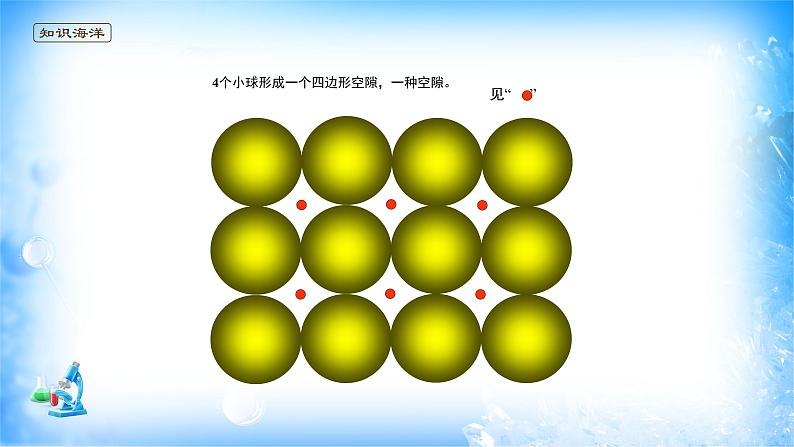

4个小球形成一个四边形空隙，一种空隙。
一种： △ 见“ ”另一种：▽ 见“ ”

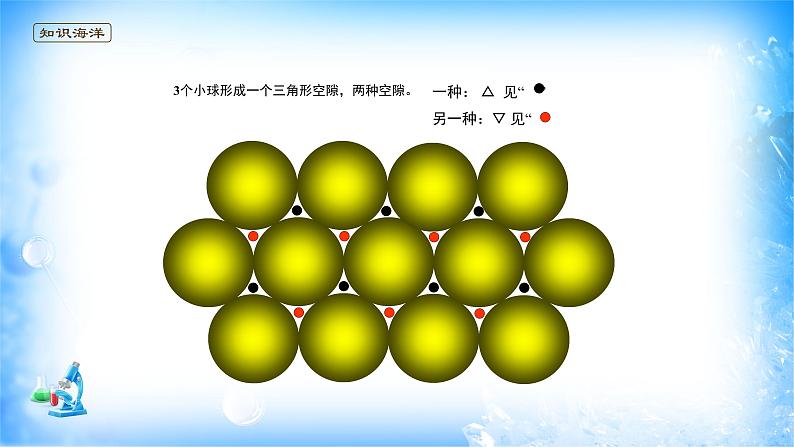

3个小球形成一个三角形空隙，两种空隙。

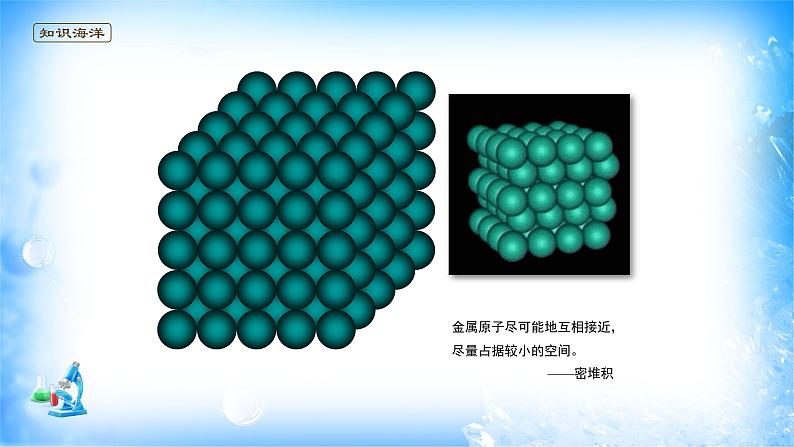

金属原子尽可能地互相接近，尽量占据较小的空间。 ——密堆积
相邻非密置层原子的原子核在同一直线上的堆积
为了清晰起见，我们使金属原子不相接触，以便更好地考察这种堆积的晶胞
金属原子半径 r 与正方体边长 a 的关系：
这是非密置层另一种堆积方式，将上层金属填入下层金属原子形成的凹穴中，得到的是体心立方堆积。
Na、Fe、K、Cr、M、W等属于体心立方堆积。
第二层：对第一层来讲最紧密的堆积方式是将球对准1，3，5 位。 ( 或对准 2，4，6 位，其情形是一样的 )
上图是此种六方堆积的前视图
于是每两层形成一个周期，即 AB AB 堆积方式，形成六方堆积。
镁、锌、钛等属于六方堆积
第一种： 将第三层球对准第一层的球
配位数 12 ( 同层 6，上下层各 3 )
六方晶胞中，DABO为正四面体，正四面体的高为c/2
此种立方紧密堆积的前视图
第四层再排 A，于是形成 ABC ABC 三层一个周期。 这种堆积方式可划分出面心立方晶胞。
配位数 12 ( 同层 6， 上下层各 3 )
金、银、铜、铝等属于面心立方堆积
ABC ABC 形式的堆积，为什么是面心立方堆积？我们来加以说明。
面心立方最密堆积分解图
【例】如图是一个金属铜的晶胞，请完成以下各题。①该晶胞 “实际”拥有的铜原子是　　　个。 ②该晶胞称为　　　(填序号)。 A.六方晶胞B.体心立方晶胞C.面心立方晶胞D.简单立方晶胞③此晶胞立方体的边长为a cm，Cu的相对原子质量为64，金属铜的密度为ρ g·cm－3，则阿伏加德罗常数为　　　　　　　(用a、ρ表示)。
金属Zn晶体中的原子堆积方式如图所示，这种堆积方式称为_____________________。 六棱柱底边边长为a cm，高为c cm，阿伏加德罗常数的值为NA，Zn的密度为________________g·cm－3（列出计算式）。
六方最密堆积（A3型）
理解金属晶体中原子的堆积方式
②体心立方堆积 ——体心立方晶胞
③六方堆积 ——六方晶胞
