2022-2023学年福建省龙岩第一中学高二上学期第二次月考物理试题（Word版）

这是一份2022-2023学年福建省龙岩第一中学高二上学期第二次月考物理试题（Word版），共8页。试卷主要包含了单项选择题，多项选择题，非选择题等内容，欢迎下载使用。

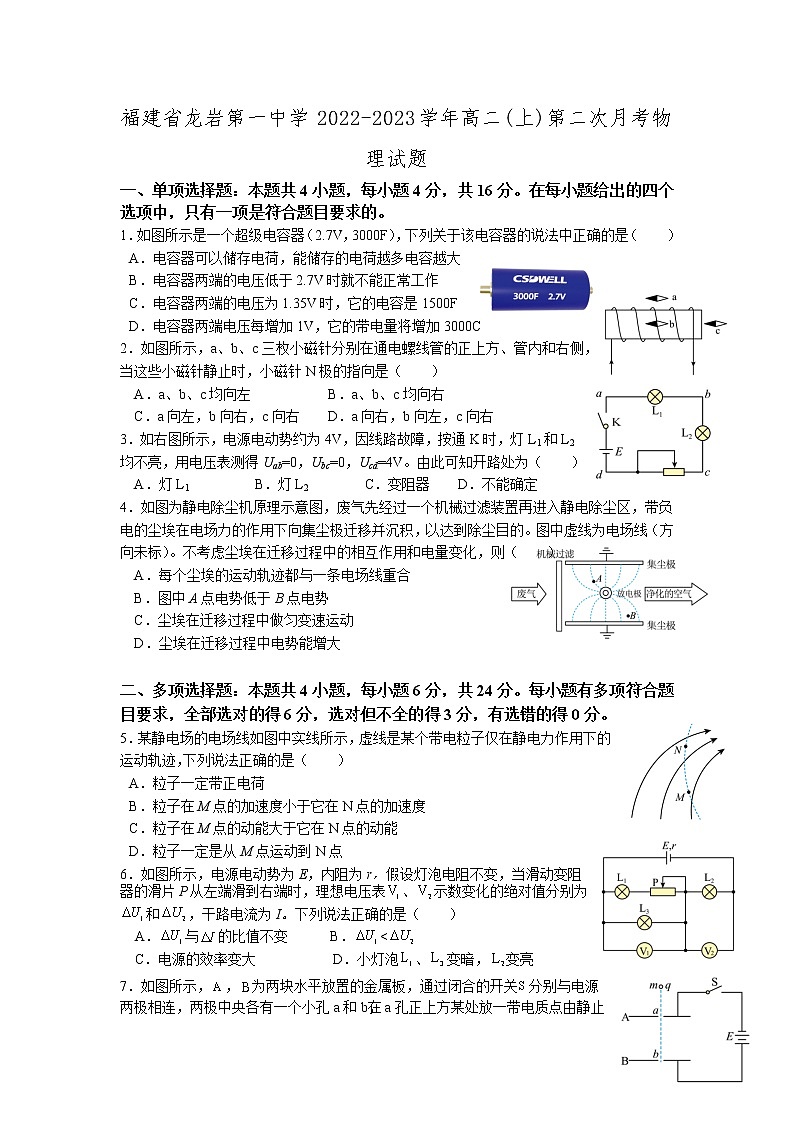

福建省龙岩第一中学2022-2023学年高二(上)第二次月考物理试题一、单项选择题：本题共4小题，每小题4分，共16分。在每小题给出的四个选项中，只有一项是符合题目要求的。1．如图所示是一个超级电容器（2.7V，3000F），下列关于该电容器的说法中正确的是（　　）A．电容器可以储存电荷，能储存的电荷越多电容越大B．电容器两端的电压低于2.7V时就不能正常工作C．电容器两端的电压为1.35V时，它的电容是1500FD．电容器两端电压每增加1V，它的带电量将增加3000C2．如图所示，a、b、c三枚小磁针分别在通电螺线管的正上方、管内和右侧，当这些小磁针静止时，小磁针N极的指向是（　　）A．a、b、c均向左           B．a、b、c均向右C．a向左，b向右，c向右    D．a向右，b向左，c向右3．如右图所示，电源电动势约为4V，因线路故障，按通K时，灯L1和L2均不亮，用电压表测得Uab=0，Ubc=0，Ucd=4V。由此可知开路处为（　　）A．灯L1　　　　　　　B．灯L2　　　　　　C．变阻器　　D．不能确定4．如图为静电除尘机原理示意图，废气先经过一个机械过滤装置再进入静电除尘区，带负电的尘埃在电场力的作用下向集尘极迁移并沉积，以达到除尘目的。图中虚线为电场线（方向未标）。不考虑尘埃在迁移过程中的相互作用和电量变化，则（　　）A．每个尘埃的运动轨迹都与一条电场线重合B．图中A点电势低于B点电势C．尘埃在迁移过程中做匀变速运动D．尘埃在迁移过程中电势能增大 二、多项选择题：本题共4小题，每小题6分，共24分。每小题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分。5．某静电场的电场线如图中实线所示，虚线是某个带电粒子仅在静电力作用下的运动轨迹，下列说法正确的是（　　）A．粒子一定带正电荷B．粒子在M点的加速度小于它在N点的加速度C．粒子在M点的动能大于它在N点的动能D．粒子一定是从M点运动到N点6．如图所示，电源电动势为E，内阻为r，假设灯泡电阻不变，当滑动变阻器的滑片P从左端滑到右端时，理想电压表、示数变化的绝对值分别为和，干路电流为I。下列说法正确的是（　　）A．与的比值不变      B．<C．电源的效率变大           D．小灯泡、变暗，变亮7．如图所示，，为两块水平放置的金属板，通过闭合的开关分别与电源两极相连，两极中央各有一个小孔a和b，在a孔正上方某处放一带电质点由静止开始下落，若不计空气阻力，该质点到达b孔时速度恰为零，然后返回。现要使带电质点能穿过b孔，则可行的方法是（　　）A．保持闭合，将A板适当上移      B．保持闭合，将B板适当下移C．先断开，再将A板适当下移      D．先断开，再将B板适当下移8．如图所示，竖直平面内相距的A、B两点（AB水平）均固定有电荷量为Q的正点电荷，半径为a的光滑绝缘细圆管（圆管的大小不计）固定在A、B两点间，其圆心O位于AB的中点，细管与AB以及AB中垂线的交点分别为C、E、D、F。一电荷量为q的带负电小球（视为质点）在圆管内沿顺时针方向运动，以大小为（g为重力加速度大小）的速度通过D点时，小球恰好对细管无压力。静电力常量为k，不计空气阻力。下列说法正确的是（　　）。A．小球通过C、E两点时的合力相同 B．小球通过F点时的速率为C．小球的质量为 D．小球在C点的电势能等于其在E点的电势能三、非选择题：共60分。9．(14分)在“测定金属的电阻率”实验中，所用测量仪器均已校准。待测金属丝接入电路部分的长度约为50 cm。（1）用螺旋测微器测量金属丝的直径，某次测量结果如图9-1所示，其读数应为______________mm（该值接近多次测量的平均值）；（2）用伏安法测金属丝的电阻Rx（约为5 Ω）。实验所用器材为∶电源（电压3 V，内阻可忽略）、电流表（内阻约0.1 Ω）、电压表（内阻约3 kΩ）、滑动变阻器R（0~20 Ω，额定电流2 A）、开关、导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下表：次数1234567U/V0.100.300.701.001.501.70▲▲I/A0.020.060.160.220.340.46▲▲表格中，第7次测量时的电压和电流读数如图9-2所示，请将读数补填入表格。（3）如图9-3所示，本实验器材实物图图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端。请根据上述小组同学的测量数据，用黑笔代替导线补充完成图中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏▲▲。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　     （4）在图9-4坐标纸上建用第(2)小题表格中的数据描绘出U—I图线：▲▲，由图线得到金属丝的阻值Rx=________Ω，根据实验数据测出金属丝的电阻率＝______________ Ω·m（请保留2位有效数字）。10．（8分）某兴趣小组同学用甲图所示电路测量一节干电池的电动势和内阻，定值电阻。（1）闭合开关S，实验中某次电阻箱的示数如图乙所示，电阻箱接入电路的阻值为____________。（2）小组同学根据实验数据作出。图像，如图丙所示，则电源电动势E=________V，电源内阻______。（结果保留到小数点后两位）（3）该组同学测得的电源电动势________（填“大于”“小于”或“等于”）电动势的真实值，测得的电源内阻________（填“大于”“小于”或“等于”）内阻的真实值。11．（10分）(1)用多用电表测未知电阻阻值的电路如图甲所示，电池的电动势为E、内阻为r，R0为调零电阻，Rg为表头内阻，电路中电流I与待测电阻的阻值Rx关系图象如图乙所示。I﹣Rx图象的函数关系式为_____（用题干中的字母表示，调零电阻R0接入电路的部分阻值用R0表示）；(2)下列根据甲、乙两图做出的解释或判断中错误的是_____；A．欧姆表调零的实质是通过调节R0，使Rx＝0时电路中的电流I＝IgB．因I﹣Rx图线并非直线，故欧姆表表盘的刻度不均匀C．测量中，当Rx的阻值为图乙中的R2时，指针位于表盘中央位置的右侧D．长时间不使用多用表时，应将选择开关旋至OFF挡或交流电压最高挡(3) 某同学想通过一个多用电表中的欧姆挡，直接去测量某电压表（量程10V）的内阻（大约为几十千欧），由该多用电表刻度盘上读出电阻刻度中间值为15，欧姆挡的选择开关拨至倍率“1k”挡。先将红、黑表笔短接调零后，选用图丙中_______（填“A”或“B”）方式连接。在本实验测量中，欧姆表、电压表示数如图所示，读出欧姆表的读数为______________；请你利用所学过的知识，求出欧姆表电池的电动势E＝_________V。（计算结果保留2位有效数字）12．(8分)如图所示的匀强电场中，有a、b、c三点，ab=5cm，bc=12cm，其中ab沿电场方向，bc和电场方向成60°角，一个电荷量为q=4×10-8C的正电荷从a移动到b，电场力做功为W1=1.2×10-7J，求：(1)若规定a点电势为零，求该电荷在b点的电势能；(2)匀强电场的场强E；(3)b、c两点间的电势差。 13．(8分)如图所示，C1＝8μF，C2＝5×10-2μF，R1＝8Ω，R2＝4Ω，电源电压U＝24V，内阻不计，求：(1)开关闭合时C2储存的电荷量Q；(2)开关断开后，通过R2电量。 14.(12分)图14-1中B为电源，电动势E=27V，内阻不计。固定电阻R1=500Ω，R2为光敏电阻（光敏电阻器，是一种电阻值随入射光的强弱而改变的电阻器）。C为平行板电容器，虚线到两极板距离相等，极板长l1=8．0 ×10-2m，两极板的间距d=1．0 ×10-2m。S为屏，与极板垂直，到极板的距离l2= 0．16m。P为一圆盘，由形状相同、透光率不同的三个扇形a、b和c构成，它可绕AA′轴转动。当细光束通过扇形a、b、c照射光敏电阻R2时，R2的阻值分别为1000Ω、2000Ω、4500Ω。有一细电子束沿图中虚线以速度vo=8．0×106m／s连续不断地射入C。已知电子电量e=1．6×10-19C，电子质量m=9×10-31kg。忽略细光束的宽度、电容器的充电放电时间及电子所受的重力。假设照在R2上的光强发生变化时R2阻值立即有相应的改变。       (1) 设圆盘不转动，细光束通过b照射到R2上，求平行板电容器两端电压U1（计算结果保留二位有效数字）．(2) 设圆盘不转动，细光束通过b照射到R2上，求电子到达屏S上时，它离O点的距离y．（计算结果保留二位有效数字）．(3) 设转盘按图14-1中箭头方向匀速转动，每3秒转一圈。取光束照在c、a分界处时t=0，试在图14-2给出的坐标纸上，画出电子到达屏S上时，它离O点的距离y随时间t的变化图线(0—6s间)。要求在y轴上标出图线最高点与最低点的值。(不要求写出计算过程，只按画出的图线评分。)
答案1. D2．C3．C4．B5．AB6．AC7．BC8．BCD 9．（1） 0.600或0.599或0.601     （2）2.60   0.52    （3）    （4）10．（1） 69.2  （2） 1.40 ， 0.50  （3）小于  小于（1）[1]电阻箱接入电路的阻值为（2）[2][3]由闭合电路欧姆定律得化简得　　　结合图像得，解得　　（3）[4][5]由于电压表的分流作用，可将测量值看作电压表与电源并联形成的等效电源的电动势与内阻，故测量值均小于真实值。11．          C     A 　   40kΩ    6.9（1）[1]由闭合电路欧姆定律可得表达式为：（2）[2]测量中，当Rx的阻值为图乙中的R2时，此时待测电阻阻值大于中值电阻，指针位于表盘中央位置的左侧，故C错误；（3）[3]当欧姆表的指针指在中间位置附近时，测量值较为准确，根据读数为：示数×倍率＝读数知，选择×1K的挡较好；欧姆表的正极插孔与内部电源的负极相连，与电压表构成一闭合回路，电流从负极流出，进入电压表的正极，所以选择图A正确；[4]欧姆表的读数为：；电压表的读数为5.0V；由图丁可知欧姆表的内阻为15kΩ，与电压表的内阻40kΩ串联，由欧姆定律可知：12． （8分）(1)-1.2×10-7J；(2)；(3) (1)电场力做功与电势能的关系为W1=Epa-Epb        ……1分规定a点电势为零，即Epa=0   电荷在b点的电势能为Epb=-W1=-1.2×10-7J   ……2分(2)正电荷从a移动到b，电场力做功可表示为W1=     ……1分解得     ……2分(3)b、c两点间的电势差为  ……1分 解得         ……1分 13． （8分）(1)4×10-7C；(2)6.4×10-5C(1)开关闭合时C2与R2并联R2两端电压为   ……1分由电容器定义式   ……1分得Q=4×10-7C   ……2分(2)开关断开前C1与R1并联R1两端电压为   ……1分由电容器定义式    得Q1=1.28×10-4C   开关断开后C1直接接在电源两端U3=E   ……1分Q2=C1U3=1.92×10-4C开关断开后，通过R2电量ΔQ=Q2-Q1=6.4×10-5C   ……2分14．（12分）(1) 5.4V   (2)    (3)      ……3分解：(1) 设电容器C两极板间的电压为U1，U1=E=  ①   ……3分　　(2)           ②             ③         ④               ⑤       由以上各式得             ⑥       代入数据得                      ⑦     ……3分       由此可见，电子可通过C.       设电子从C穿出时，沿y方向的速度为v，穿出后到达屏S所经历的时间为t2，在此时间内电子在y方向移动的距离为y2，v1=at1⑧        ⑨      y2=v1t2          ⑩       由以上有关各式得        代入数据得 y2=1.92×10－2m                 ……2分       由题意 y=y1+y2=2.4×10－2m                 ……1分 （3）当光束穿过a时，R2=1000Ω，代入数据解得　　　　y=8×10-3m由此可见，y＞d，电子不能通过电容器C． 当光束穿过C时，R2=4500 同理可求得:y=
