2022-2023学年吉林省辉南县第六中学高二上学期周测（七）物理试题（Word版）

这是一份2022-2023学年吉林省辉南县第六中学高二上学期周测（七）物理试题（Word版），共6页。试卷主要包含了单选题，多选题，实验题等内容，欢迎下载使用。

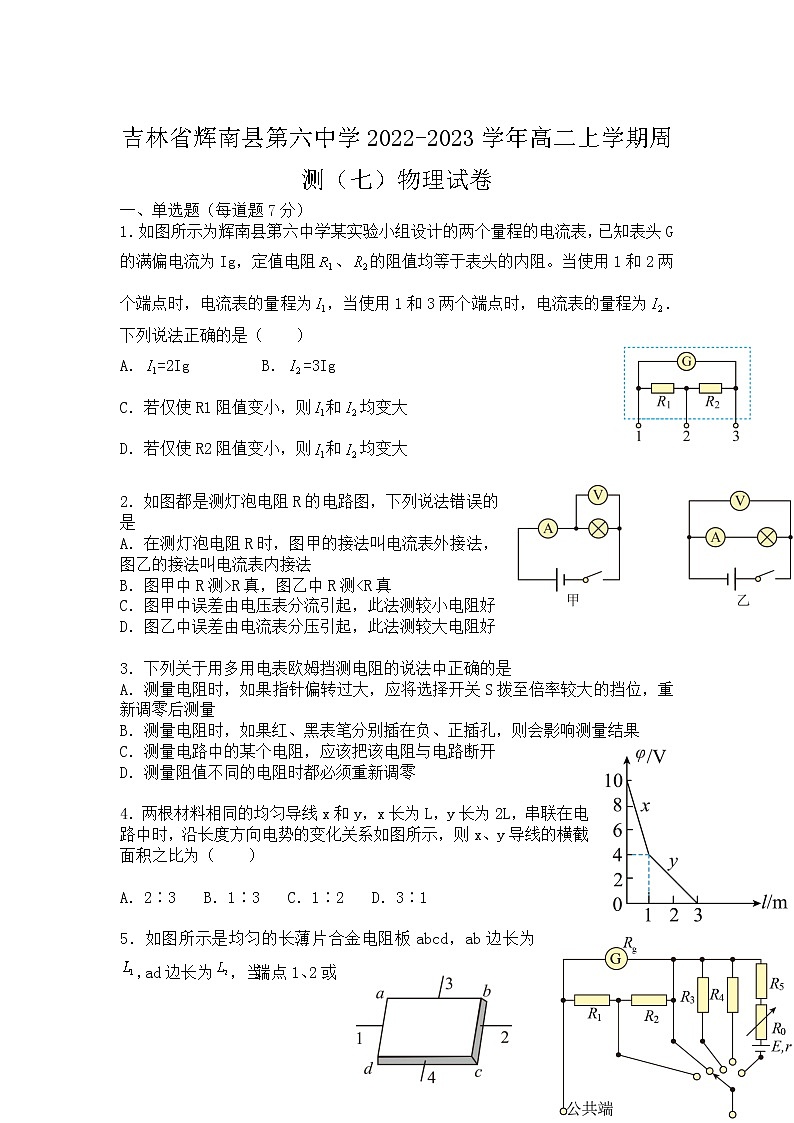

 吉林省辉南县第六中学2022-2023学年高二上学期周测（七）物理试卷一、单选题（每道题7分）1．如图所示为辉南县第六中学某实验小组设计的两个量程的电流表，已知表头G的满偏电流为Ig，定值电阻、的阻值均等于表头的内阻。当使用1和2两个端点时，电流表的量程为，当使用1和3两个端点时，电流表的量程为.下列说法正确的是（　　）A．=2Ig         B．=3IgC．若仅使R1阻值变小，则和均变大       D．若仅使R2阻值变小，则和均变大2．如图都是测灯泡电阻R的电路图，下列说法错误的是A．在测灯泡电阻R时，图甲的接法叫电流表外接法，图乙的接法叫电流表内接法B．图甲中R测>R真，图乙中R测<R真C．图甲中误差由电压表分流引起，此法测较小电阻好D．图乙中误差由电流表分压引起，此法测较大电阻好 3．下列关于用多用电表欧姆挡测电阻的说法中正确的是A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较大的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时都必须重新调零 4．两根材料相同的均匀导线x和y，x长为L，y长为2L，串联在电路中时，沿长度方向电势的变化关系如图所示，则x、y导线的横截面积之比为（　　） A．2∶3 B．1∶3 C．1∶2 D．3∶1 5．如图所示是均匀的长薄片合金电阻板abcd，ab边长为，ad边长为，当端点1、2或3、4接入电路中时，：为（　　）A．     B． C．        D． 6．如图所示，（ ）为电流档，（ ）为电压档，电流档（ ）量程大。A. 2、3、1    B.2、1、2     C.3、1、4   D.1、3、2 7．电弧是一种气体放电现象，电流通过某些绝缘介质（例如空气）所产生的瞬间火花。电力系统中，绝缘开关闭合或断开时常常产生高压电强。已知某次电弧在2ms中释放了0.1C电荷量，则这段时间产生的电流为（　　）A．0.5A B．5A C．50A D．500A二、多选题（每道题7分，半对4分）8．有一横截面积为S的铜导线，通过的电流为I，设每单位体积的导线中有n个自由电子，电子的电荷量为q，此时电子定向移动的平均速率为v，则在Δt时间内，通过导线横截面的自由电子数目可表示为（　　）A．nvSΔt   B．nvΔt     C．     D．9．测量电阻伏安特性时，用表示测量电阻的阻值，表示电压表的内阻，表示电流表的内阻，表示内外接转换时电流表的相对变化，表示内外接转换时电压表的相对变化，则下列说法正确的是（　　）A．当，且R较大得不多时，宜选用电流表外接B．当，且R较大得不多时，宜选用电流表内接C．当时宜采用电流表内接               D．当时宜采用电流表外接 10．关于电源的作用，下列说法中正确的是（　　）A．电源的作用是保持导体两端的电势差，使电路中有持续的电流B．电源的作用是将自由电荷从电路一端搬运到另一端C．电源的作用是能为电路持续地提供自由电荷D．电源的作用是使自由电荷运动起来 三、实验题（每空3分）11．某国路易十五兹泷亲王想要测定从故障风扇中取下的一个电阻的阻值Rx，实验室提供以下器材：A．多用电表B．电流表：量程为3.0A，内阻约为0.05Ω    C．电流表：量程为0.6A，内阻为0.2ΩD．变阻器：阻值范围为0 ~ 10Ω            E．变阻器：阻值范围为0 ~ 200ΩF．定值电阻= 15Ω      G．电源E：电动势E约为9V，内阻很小      H．开关S，导线若干（1）为了更精确测量该电阻阻值，设计了如下两种测量电路，你认为合理的测量电路是_________（选填“乙”或“丙”）；（2）测量电路中滑动变阻器R应选择_________（选填“”或“”）；（3）由实验测得的数据作出 - 图像如图丁所示，求得图像的斜率k = 3.3，则该电阻阻值为_________Ω（计算结果保留到小数点后一位）。 12．某实验小组利用图甲所示电路探究金属丝电阻与长度的关系。粗细均匀的金属丝两端接线柱a、b分别与刻度尺的0刻度线和80cm刻度线对齐。稳压电源输出电压恒为20V。（1）从电路安全角度考虑，闭合开关S前，小金属夹P应该夹于________（选填“a端”、“b端”或“金属丝中点”）；（2）将小金属夹分别夹于金属丝的C点和D点时，电流表（量程为）读数分别如图乙或图丙所示，C和D点分别与刻度尺的40cm刻度线和60cm刻度线对齐，则图乙是小金属夹夹在________（选填“C”或“D”）时电流表的读数，读数为________A。（3）根据以上信息计算该金属丝单位长度的电阻为______（保留两位有效数字）。 13．有一新型圆柱形的导电材料，电阻阻值在8~10Ω之间，为了测量该导电材料的电阻率，实验室提供了以下实验器材：A．20分度的游标卡尺B．螺旋测微器C．电流表A1（0~100mA，内阻约为10Ω）D．电流表A2（0~0.6A，内阻约为0.1Ω）E．电压表V1（0~3V，内阻约为3kΩ）F．电压表V2（0~15V，内阻约为15kΩ）G．直流电源E（4V，内阻不计）H．滑动变阻器R（0~5Ω，2A）I．开关及导线若干（1）本次实验的电流表选用的是______，电压表选用的是______（填写器材前的字母）；（2）为尽量精确测量新型圆柱形的导电材料的电阻应采用下图中的________（选填“甲”“乙”“丙”或“丁”）电路图。附加：由于画图存在误差的原因，所以对齐的线段以作标记的为准。     e    f   g   h   i          mm             mm              mm               mm                     mm        答案：CBCBDAC  AC  AC  AB  丙    6.5a端  C  0.40  50D  E  甲
