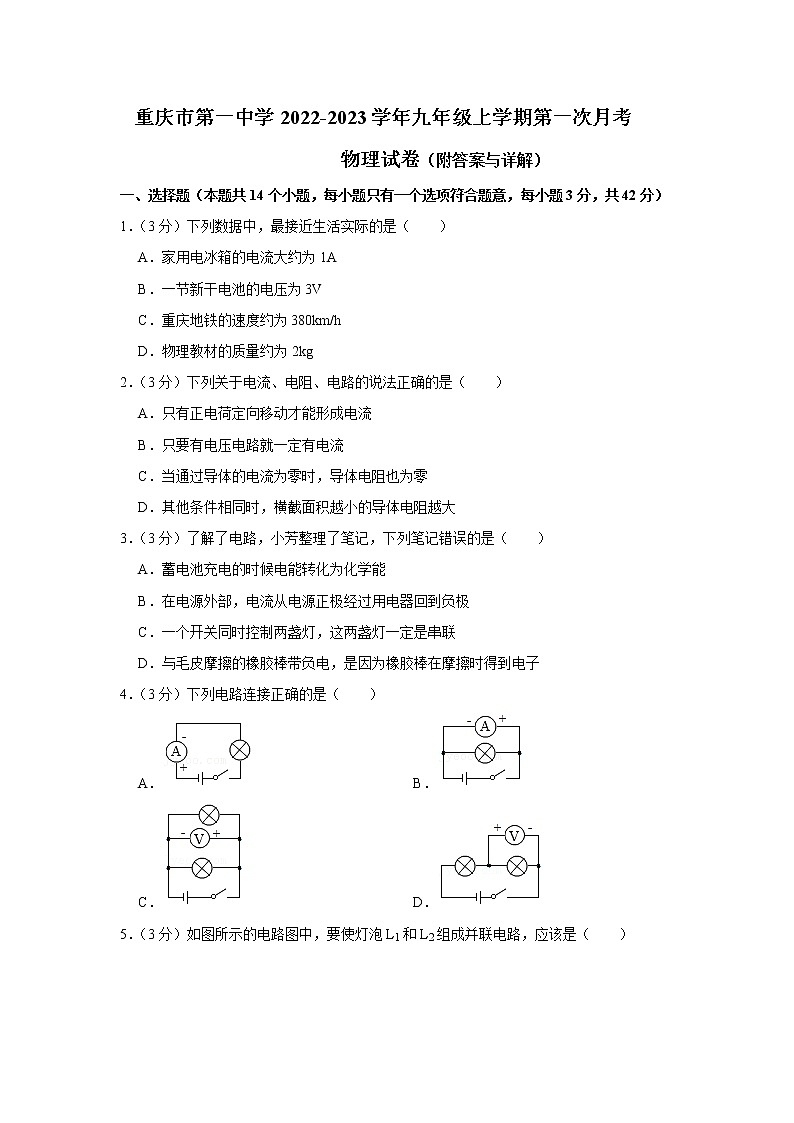

重庆市第一中学2022-2023学年九年级上学期第一次月考
物理试卷（附答案与详解）
一、选择题（本题共14个小题，每小题只有一个选项符合题意，每小题3分，共42分）
1．（3分）下列数据中，最接近生活实际的是（　　）
A．家用电冰箱的电流大约为1A
B．一节新干电池的电压为3V
C．重庆地铁的速度约为380km/h
D．物理教材的质量约为2kg
2．（3分）下列关于电流、电阻、电路的说法正确的是（　　）
A．只有正电荷定向移动才能形成电流
B．只要有电压电路就一定有电流
C．当通过导体的电流为零时，导体电阻也为零
D．其他条件相同时，横截面积越小的导体电阻越大
3．（3分）了解了电路，小芳整理了笔记，下列笔记错误的是（　　）
A．蓄电池充电的时候电能转化为化学能
B．在电源外部，电流从电源正极经过用电器回到负极
C．一个开关同时控制两盏灯，这两盏灯一定是串联
D．与毛皮摩擦的橡胶棒带负电，是因为橡胶棒在摩擦时得到电子
4．（3分）下列电路连接正确的是（　　）
A． B．
C． D．

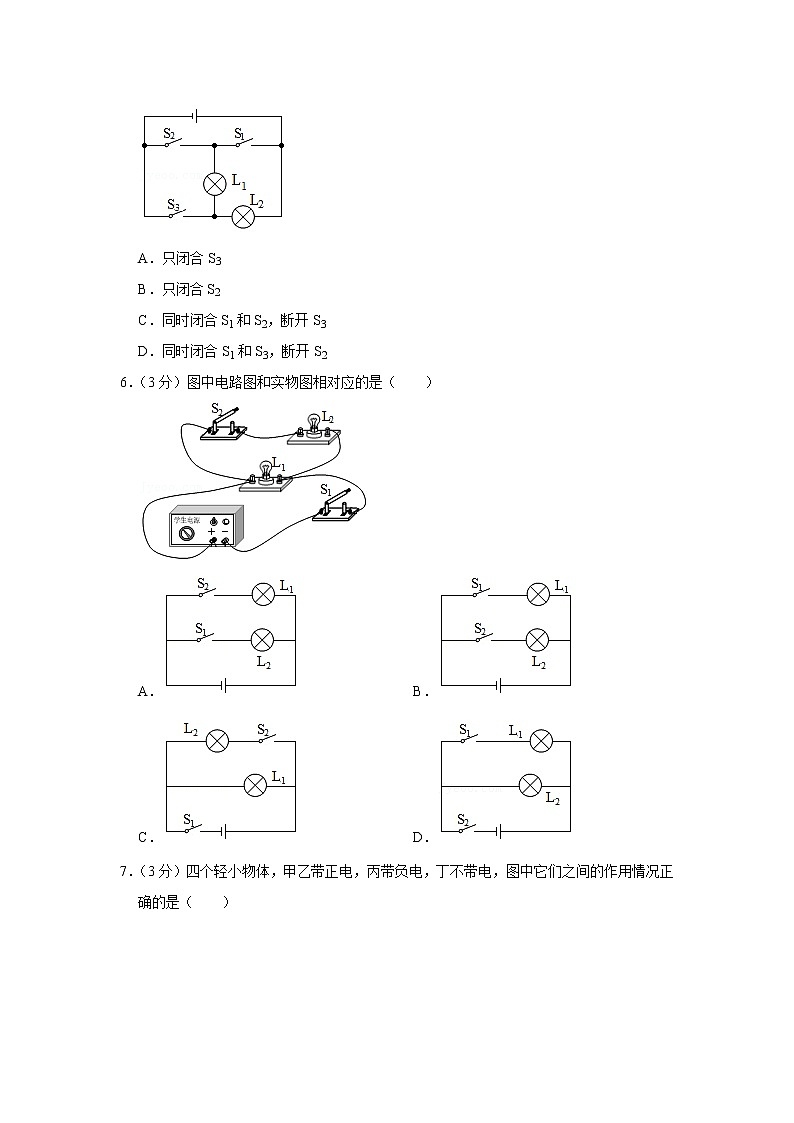

5．（3分）如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（　　）

A．只闭合S3
B．只闭合S2
C．同时闭合S1和S2，断开S3
D．同时闭合S1和S3，断开S2
6．（3分）图中电路图和实物图相对应的是（　　）

A． B．
C． D．

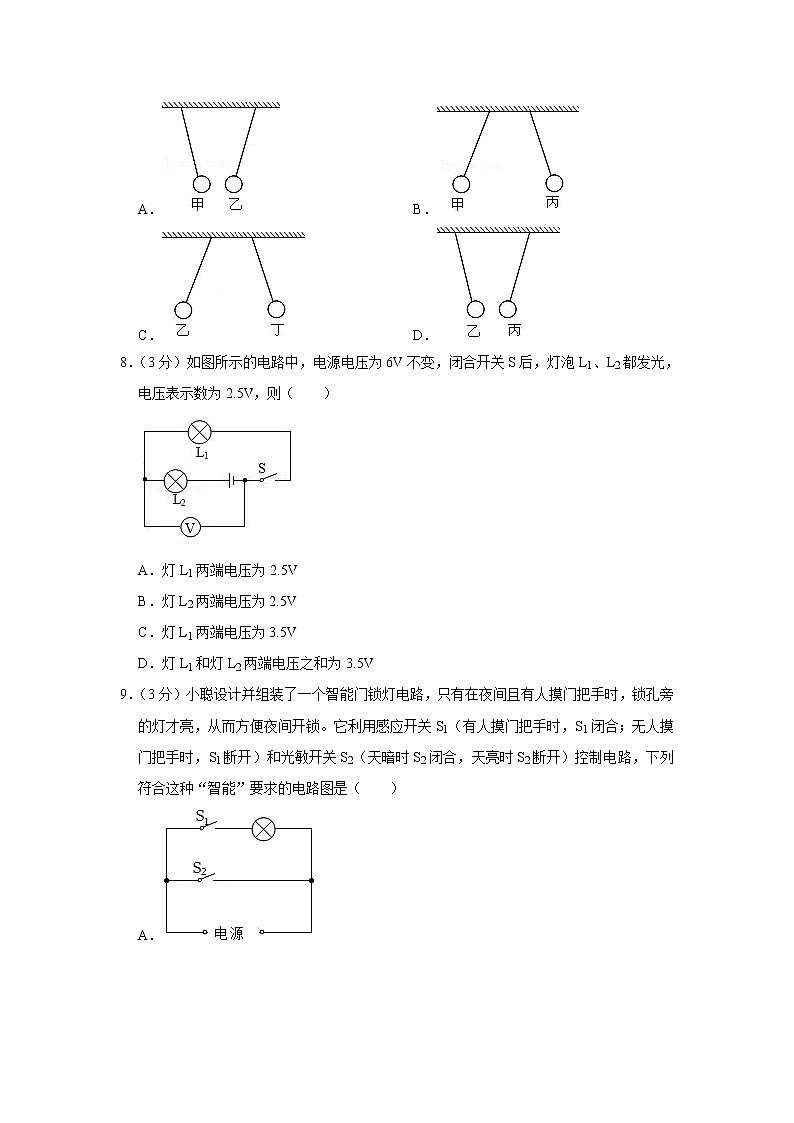

7．（3分）四个轻小物体，甲乙带正电，丙带负电，丁不带电，图中它们之间的作用情况正确的是（　　）
A． B．
C． D．
8．（3分）如图所示的电路中，电源电压为6V不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为2.5V，则（　　）

A．灯L1两端电压为2.5V
B．灯L2两端电压为2.5V
C．灯L1两端电压为3.5V
D．灯L1和灯L2两端电压之和为3.5V
9．（3分）小聪设计并组装了一个智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁。它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手时，S1断开）和光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，下列符合这种“智能”要求的电路图是（　　）
A．
B．
C．
D．
10．（3分）如图是电冰箱的简化电路图。图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（　　）

A．S1闭合、S2断开时，冰箱内的照明灯与电动机并联
B．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作
C．关上冰箱门时，S1自动断开，使得照明灯熄灭
D．S1、S2都闭合时，照明灯与电动机串联
11．（3分）如图所示，当开关S闭合后，下列说法正确的是（　　）

A．灯L1与灯L2是串联，且灯L1被短路
B．电流表A1测的是灯L1的电流
C．电流表A2测的是灯L2的电流
D．电压表不能测出灯L1两端的电压
12．（3分）如图甲所示电路，闭合开关S1、S2时，灯泡L1和L2发光，电流表A1、A2的指针指在同一位置，如图乙所示。下列说法中正确的是（　　）

A．通过灯泡L2的电流为1.2A
B．通过灯泡L1的电流为1.2A
C．若L1被短路，只有灯泡L1熄灭
D．只断开开关S2时，电流表A1有示数，电流表A2无示数
13．（3分）如图所示电路中，L1、L2是两个相同的灯泡，①②③可能为电流表或者电压表，当开关S闭合，下列分析正确的是（　　）

A．若L1、L2同时发光，②③不能是同种电表
B．若②③是电流表，L1、L2正常发光，②③两表的示数相同
C．若①②都是电流表，L2一定不发光
D．若①③是电压表，L2可能会发光
14．（3分）如图所示实物电路图中，滑动变阻器滑片置于中间，下列分析错误的是（　　）

A．先只闭合S2、S3，再将S3断开，电压表的示数减少
B．闭合S1、S2、S3，R与L1并联
C．只闭合S1、S2，R的滑片移到最左端时，L1、L2发光
D．只闭合S2，滑动变阻器的滑片向右移动，灯泡变暗
二、填空作图题（本题共8个小题，作图题每题2分，其余每空1分，共16分）
15．（2分）变阻器是通过改变接入电路中电阻线的 　 　来改变电阻的。滑动变阻器的铭牌上标有“20Ω 2A”。“2A”的意思是 　 　。
16．（2分）验电器的工作原理是 　 　；如图甲所示，有两个相同的验电器A和B，用与丝绸摩擦过的玻璃棒接触A的金属球，使A的金属箔张开，验电器B不带电，如图乙用带有绝缘手柄的金属棒把A和B连接起来，在这个过程中，电流方向为 　 　（选填“A到B”或“B到A”）。

17．（2分）如图所示的电路中，若电表1、2、3均为电流表，表1的示数1A，表2的示数为2.4A，表3的示数为3A，则L2的电流为 　 　A。若电表1、2为电压表，3为电流表，三只灯泡完全相同，电路无故障时表1的示数为1V，则当L2突然短路时表1示数变为 　 　V。

18．（2分）如图甲所示，已知电源电压为3V，通过灯泡L1、L2的电流分别为1A和0.5A，请根据电路图在图乙中用笔画线代替导线连接实物。（电表选择合适的量程，导线不交叉）

19．（2分）根据如图的实物图甲，在图乙的虚线框内画出对应的电路图。

20．（2分）在如图所示电路的〇里填上适当的电表符号，填上后当开关闭合两个灯泡都发光。

21．（2分）请在图中以笔画线添加一根导线，使灯L1与灯L2并联。

22．（2分）小伟连接两灯并联电路的情况如下图所示。当他“试触”时，发现电压表的指针不动，电流表的指针很快向右偏转，两灯都不发光。小敏指出他在电路连接中有错误，现在请你只改接图中的一根导线，使电路连接完全正确（在错接的导线上画×，然后画出正确的接线）。

三、实验题（本题共3个小题，每空1分，共14分）
23．（5分）小明同学用电流表探究并联电路电流规律，如图是实验的电路图。请按要求回答：
（1）图中电流表测量的是通过灯泡 　 　的电流；
（2）小明同学连接电路时，当最后一根导线刚接入电路后，发现灯泡立即发光，电流表指针偏转，导致这种现象出现的原因是连接电路时 　 　。
（3）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线 　 　（选填“a”、“b”、“c”）的右端接在电流表的 　 　（选填“3”、“0.6”、“﹣”）接线柱上。
（4）另一组的同学闭合开关后，发现两灯都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下判断方法正确的是 　 　。（多选，选填字母）
A.若拆掉L1，L2还亮，则两灯串联
B.若拆掉L1，L2还亮，则两灯并联
C.若L1被短路，L2还亮，则两灯串联
D.若L1被短路，L2还亮，则两灯并联

24．（4分）小军在“探究串联电路的电压关系”实验时，他把其中两只灯泡L1、L2串联起来接到电源上，电源电压未知，如图甲所示。

（1）小军用电压表测量L1两端电压时，直接选用0～3V的量程，规范的操作方法应该是先 　 　。
（2）图乙中电压表示数为 　 　V。
（3）小军更换不同规格的灯泡L1、L2进行了多次实验，测得的实验数据如表所示，他分析数据发现各部分电路两端的电压之和总是比总电压多0.5V，造成该现象的原因是 　 　。
UAB
UBC
UAC
3.8V
5.2V
8.5V
4.7V
4.3V
8.5V
6.2V
2.8V
8.5V
（4）小军把上表的实验数据重新整理后，可以得出结论：串联电路中，电压关系是 　 　（用公式表示）。

25．（5分）探究影响导体电阻大小的因素时，做出了如下猜想：
①导体的电阻与导体的材料有关。
②导体的电阻与导体的横截面积有关。
③导体的电阻与导体的长度有关。
实验室提供了4根电阻丝，规格、材料如表
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1
0.5
C
镍铬合金
0.5
1
D
锰铜合金
0.5
0.5
为了验证上述猜想，他设计了如图所示的实验电路，部分实验步骤如下。
（1）在M、N之间分别接上不同的导体，通过观察电流表示数来比较电阻的大小，用到的物理方法是 　 　。小灯泡除了也能显示电流大小外，在电路中还能起到 　 　的作用。
（2）小新选用编号为A、C的两根电阻丝进行实验，发现把A接入电路时电流表的示数比把C接入电路时电流表的示数小，说明A电阻较 　 　，由此得到结论：其他条件相同时，　 　。
（3）小新将粗细均匀的电阻丝A，均匀地拉长为原来的3倍再对折后，其阻值与原来的阻值相比 　 　（选填“变大”、“变小”或“不变”）。

四、论述与计算题（共8分。解答应写出必要的文字说明、解答步骤和公式，只写出最后答案的不得分。）
26．（8分）如图所示实物电路图中，电源电压保持不变。当开关S1、S2闭合，滑动变阻器R2的滑片移到最左端，电压表的示数为2.5V，电流表的示数为0.3A，通过R1的电流为0.1A。求：
（1）此时通过灯泡L的电流；
（2）1min通过R1的电荷量；
（3）当S1断开，S2闭合，移动R2的滑片，电压表的示数变为1.5V，R2两端的电压为多少。


重庆市第一中学2022-2023学年九年级上学期第一次月考
物理试卷参考答案与试题解析
一、选择题（本题共14个小题，每小题只有一个选项符合题意，每小题3分，共42分）
1．（3分）下列数据中，最接近生活实际的是（　　）
A．家用电冰箱的电流大约为1A
B．一节新干电池的电压为3V
C．重庆地铁的速度约为380km/h
D．物理教材的质量约为2kg
【分析】先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、洗衣机的工作电流约0.8A，电冰箱工作电流略大于此数值，在1A左右，故A正确；
B、一节新干电池的电压是1.5V，故B错误；
C、地铁全程的平均速度大约为32km/h，故C错误；
D、八年级物理教材的质量约为200g＝0.2kg，故D错误。
故选：A。
【点评】对于生活中数据的估测，应从实际的角度出发进行判断，也可从自己的角度出发判断，如自己的身高、自己的体重、自己正常时的体温及正常行走的速度等方面来与题目中的数据比较，只要相差不大，即该数据就是合理的。
2．（3分）下列关于电流、电阻、电路的说法正确的是（　　）
A．只有正电荷定向移动才能形成电流
B．只要有电压电路就一定有电流
C．当通过导体的电流为零时，导体电阻也为零
D．其他条件相同时，横截面积越小的导体电阻越大
【分析】（1）电荷的定向移动形成电流。
（2）电路闭合且电路中有电压，电路中就会有电流；
（3）电阻是导体阻碍电流的性质，只与导体的长度、横截面积、材料、温度有关；
（4）导体电阻的大小跟导体的横截面积有关，在其他条件相同时，导体横截面积越小，电阻越大。
【解答】解：A、电荷的定向移动形成电流，故A错误；
B、电路中有电压，不一定有电流，要想有电流，电路必须闭合，故B错误；
C、电阻是导体阻碍电流的性质，与电压和通过导体的电流的大小无关，电流为零时，导体电阻不会变为零，故C错误；
D、在其他条件相同时，导体横截面积越小，电阻越大，故D正确。
故选：D。
【点评】知道电流的形成，电压与电流之间的关系、电阻概念，是解答此题的关键，影响电阻大小的因素，知道电阻是导体阻碍电流的性质，导体的电阻大小与导体的材料、长度、横截面积和温度等有关，与电流以及电压的大小无关。
3．（3分）了解了电路，小芳整理了笔记，下列笔记错误的是（　　）
A．蓄电池充电的时候电能转化为化学能
B．在电源外部，电流从电源正极经过用电器回到负极
C．一个开关同时控制两盏灯，这两盏灯一定是串联
D．与毛皮摩擦的橡胶棒带负电，是因为橡胶棒在摩擦时得到电子
【分析】（1）蓄电池充电是将电能转化为化学能，蓄电池放电是将化学能转为为电能；
（2）在电路中，电流从电源的正极经过用电器流向负极；
（3）在串联电路中，开关控制整个电路；并且用电器之间工作时相互影响；在并联电路中，接在干路上的开关可以控制整个电路，接在支路上的开关只控制这个支路；
（4）不同物质原子核对核外电子的束缚本领强弱不同，在摩擦的过程中，对核外电子束缚能力弱的失去电子，带上正电，对核外电子束缚能力强的得到电子，带上负电。
【解答】解：A、给蓄电池充电是将电能转化为化学能，故A正确；
B、在电源外部，电流从电源的正极经过用电器流向负极，故B正确；
C、灯泡串联，开关可以同时控制两盏灯泡；灯泡并联，但开关放在干路上，仍然可以控制两盏灯泡；所以这两盏灯泡串联或并联都可以，故C错误；
D、橡胶棒与毛皮摩擦过程中，橡胶棒得到电子带负电，毛皮因失去电子带正电，电子从毛皮转移到橡胶棒，故D正确。
故选：C。
【点评】本题考查了能量转化和电流的方向、串联电路的电流特点以及摩擦起电问题，是一道综合题。
4．（3分）下列电路连接正确的是（　　）
A． B．
C． D．
【分析】电流表应串联在电路中，电压表应并联在电路两端，电流从电表的正接线柱流入，从负接线柱流出，据此分析做出判断。
【解答】解：A、图中电流表串联，电流从负接线柱流入，接法错误，故A错误；
B、图中电流表与灯并联，会造成电源短路，故B错误；
C、图中电压表并联，电流从电压表的正接线柱流入，从负接线柱流出，可以正常工作，故C正确；
D、图中电压表并联在电路中，电流从负接线柱流入，接法错误，故D错误。
故选：C。
【点评】了解电压表和电流表的特点和连接方法，注意电路不能产生短路现象。
5．（3分）如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（　　）

A．只闭合S3
B．只闭合S2
C．同时闭合S1和S2，断开S3
D．同时闭合S1和S3，断开S2
【分析】电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支路，所以各元件独立工作、互不影响。在进行电路连接时，还一定要注意不能出现电源短路。
【解答】解：
A、只闭合S3时电流只有一条路径，是L2的简单的电路，不合题意；
B、只闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路，不合题意；
C、同时闭合S1和S2时电流会不经用电器直接从电源正极流向负极，属电源短路，是错误的，不合题意；
D、同时闭合S1和S3，断开S2时，电流有两条路径，分别流经灯泡L1和L2，属并联电路，符合题意。
故选：D。
【点评】解决此类问题要结合串联电路和并联电路的特点，结合题意选择合适的开关组成符合题意的电路图。
6．（3分）图中电路图和实物图相对应的是（　　）

A． B．
C． D．
【分析】先根据实物图分析电路的连接情况和开关的作用，再分析各选项电路图得到答案。
【解答】解：
由实物图知，两灯并联，开关S1在干路上控制整个电路，开关S2只控制L2支路。
AB、由图知，两灯并联，两开关分别控制两个灯泡，与实物画不对应；
C、由图知，两灯并联，开关S1控制整个电路，开关S2只控制L2，与实物图对应；
D、由图知，两灯并联，开关S2控制整个电路，开关S1只控制L1，与实物图不对应。
故选：C。
【点评】本题考查根据实物图选择电路图，关键是明白电路中各个用电器的连接情况，电路图应与实物图一一对应。
7．（3分）四个轻小物体，甲乙带正电，丙带负电，丁不带电，图中它们之间的作用情况正确的是（　　）
A． B．
C． D．
【分析】电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。带电体能够吸引不带电的轻小物体。
【解答】解：A、甲乙带正电，同种电荷相互排斥，故A错误；
B、甲带正电，丙带负电，异种电荷相互吸引，故B错误；
C、乙带正电，丁不带电，带电体能够吸引不带电的轻小物体，故C错误；
D、乙带正电，丙带负电，异种电荷相互吸引，故D正确。
故选：D。
【点评】本题是基础题，要求理解电荷之间的作用规律和带电体的性质。
8．（3分）如图所示的电路中，电源电压为6V不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为2.5V，则（　　）

A．灯L1两端电压为2.5V
B．灯L2两端电压为2.5V
C．灯L1两端电压为3.5V
D．灯L1和灯L2两端电压之和为3.5V
【分析】由电路图可知，L1与L2串联，电压表测L1两端的电压，根据电压表的示数可知灯L1两端电压，根据串联电路的电压特点求出L2两端的电压，然后求出灯L1和灯L2两端电压之和。
【解答】解：ABC、由电路图可知，L1与L2串联，电压表测L1两端的电压，
由电压表的示数可知，灯L1两端电压为U1＝2.5V；
因串联电路中总电压等于各分电压之和，所以，灯L2两端电压U2＝U﹣U1＝6V﹣2.5V＝3.5V，故A正确、BC错误；
D、灯L1和灯L2两端电压之和U1+U2＝2.5V+3.5V＝6V，故D错误。
故选：A。
【点评】本题考查了电压表的使用和串联电路的电压特点，要注意电压表不测带电源用电器两端的电压。
9．（3分）小聪设计并组装了一个智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁。它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手时，S1断开）和光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，下列符合这种“智能”要求的电路图是（　　）
A．
B．
C．
D．
【分析】根据题意分析两个开关的连接方式、电路的连接方式。
【解答】解：只有夜间且有人摸门把手时，锁孔旁的灯才亮，否则灯不亮，说明感应开关S1、光敏开关S2不能独立工作、即为串联，共同控制灯，故B正确。
故选：B。
【点评】本题考查了串并联电路的设计，根据题意得出两开关的连接方式是关键。
10．（3分）如图是电冰箱的简化电路图。图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（　　）

A．S1闭合、S2断开时，冰箱内的照明灯与电动机并联
B．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作
C．关上冰箱门时，S1自动断开，使得照明灯熄灭
D．S1、S2都闭合时，照明灯与电动机串联
【分析】（1）电冰箱中电灯与压缩机是并联关系，并联电路的特点是相互不影响工作。
（2）冰箱门在电路中相当于一个开关，和照明灯串联，控制照明灯的工作
【解答】解：
A、开关S1闭合、S2断开时，电动机连接在电源的两极之间，故照明灯不工作，只有电动机工作，故A错误；
B、S1控制电动机，冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，这是压缩机工作的一般原理，故B正确；
C、S2控制照明灯，故关上冰箱门时，S2自动断开，照明灯熄灭，故C错误；
D、开关S1、S2都闭合时，照明灯L与电动机M并列连接在电源的两极之间，故是并联，故D错误。
故选：B。
【点评】本题考查了电冰箱的工作电路。电冰箱中电灯与压缩机是并联关系，能够独立工作，互不影响。
11．（3分）如图所示，当开关S闭合后，下列说法正确的是（　　）

A．灯L1与灯L2是串联，且灯L1被短路
B．电流表A1测的是灯L1的电流
C．电流表A2测的是灯L2的电流
D．电压表不能测出灯L1两端的电压
【分析】（1）串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；电源短路是指用导线将电源两极直接连接起来的电路。
（2）电流表应该串联在电路中，电压表应该并联在电路中。
【解答】解：当闭合开关后，电流从电源正极出发，经过开关S、电流表A1后分两条路径，一条经L1回到负极，另一条经A2、L2回到负极，电压表测量的是L1、L2或电源的电压。
A、当闭合开关后，灯L1与灯L2是并联的，故错误；
B、电流表A1测的是总电流，故错误；
C、电流表A2与L2串联，故测的是灯L2的电流，故正确；
D、电压表测量的是L1、L2或电源的电压，故错误；
故选：C。
【点评】解决此类电路问题的关键是根据串、并电路的特点，结合题意分析即可判断。
12．（3分）如图甲所示电路，闭合开关S1、S2时，灯泡L1和L2发光，电流表A1、A2的指针指在同一位置，如图乙所示。下列说法中正确的是（　　）

A．通过灯泡L2的电流为1.2A
B．通过灯泡L1的电流为1.2A
C．若L1被短路，只有灯泡L1熄灭
D．只断开开关S2时，电流表A1有示数，电流表A2无示数
【分析】由电路图可知，两灯泡并联，电流表A1测干路电流，A2测L1支路的电流，根据并联电路的电流特点确定两电流表的量程，并根据分度值读出其大小、求出通过L1和L2的电流。
【解答】解：AB、由甲图可知两灯泡并联，电流表A1测量的是干路电流，A2测L1支路的电流，
由于干路电流大于支路电流，且此时两表指针刚好指在同一位置，
所以电流表A1使用的是0﹣3A量程，分度值为0.1A，则干路电流I＝1.5A，
电流表A2选择的是0﹣0.6A，分度值为0.02A，即通过L1的电流为I1＝0.3A，
由并联电路电流的规律可得，通过灯L2的电流：I2＝I﹣I1＝1.5A﹣0.3A＝1.2A，故A正确，B错误；
C、某时刻只有灯泡L1熄灭，原因可能是L1断路，如果短路L2也熄灭，故C错误；
D、两灯泡并联，只断开开关S2时，灯泡L2灯断路，对灯泡L1无影响，则灯泡L1中有电流通过，电流表A1有示数，电流表A2有示数，故D错误。
故选：A。
【点评】本题考查了电流表的读数和并联电路的特点，分清电路的连接方式和电流表量程的判读是解决本题的关键。
13．（3分）如图所示电路中，L1、L2是两个相同的灯泡，①②③可能为电流表或者电压表，当开关S闭合，下列分析正确的是（　　）

A．若L1、L2同时发光，②③不能是同种电表
B．若②③是电流表，L1、L2正常发光，②③两表的示数相同
C．若①②都是电流表，L2一定不发光
D．若①③是电压表，L2可能会发光
【分析】（1）电流表要和被测用电器串联，电压表和被测用电器并联；
（2）根据电流表和电压表的使用及电路的结构进行分析。电流表相当于导线，电压表相当于断路。
【解答】解：
A、若L1、L2同时发光，②③同为电流表，①为电压表时，该电路为并联电路，两灯都发光，故A错误；
B、若②③是电流表，L1、L2正常发光，②测量干路中的电流，③测量的是一条支路中的电流，根据并联电路的电流规律可知，②③两表的示数不相同，故B错误；
C、若①②都是电流表，L2会被短路，一定不发光，故C正确；
D、若①③是电压表，通过L2无电流，则L2不会发光，故D错误。
故选：C。
【点评】本题考查对电路的结构及电表接法的认识，这是解决电学问题的基本能力，应重点掌握。
14．（3分）如图所示实物电路图中，滑动变阻器滑片置于中间，下列分析错误的是（　　）

A．先只闭合S2、S3，再将S3断开，电压表的示数减少
B．闭合S1、S2、S3，R与L1并联
C．只闭合S1、S2，R的滑片移到最左端时，L1、L2发光
D．只闭合S2，滑动变阻器的滑片向右移动，灯泡变暗
【分析】根据开关的闭合方式分析电路的连接方式、电流表和电压表的作用，然后根据各个选项中的内容分析。
【解答】解：
A、先只闭合S2、S3，该电路为滑动变阻器的简单电路，电压表测量电源电压；再将S3断开，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压，根据串联电路的电压规律可知，电压表的示数减少，故A正确；
B、闭合S1、S2、S3，灯泡L2被短路，R与L1并联，故B正确；
C、只闭合S1、S2，R的滑片移到最左端时，灯泡L1被短路，L1不发光，只有L2发光，故C错误；
D、只闭合S2，此时灯泡L1与滑动变阻器串联接入电路中，滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，通过灯泡的电流变小，灯泡变暗，故D正确。
故选：C。
【点评】本题考查了电路的动态分析、电路的识别、欧姆定律的应用等，考查的较全面。
二、填空作图题（本题共8个小题，作图题每题2分，其余每空1分，共16分）
15．（2分）变阻器是通过改变接入电路中电阻线的 　长度　来改变电阻的。滑动变阻器的铭牌上标有“20Ω 2A”。“2A”的意思是 　允许通过的最大电流为2A　。
【分析】变阻器的原理：改变连入电路的电阻线的长度，改变连入电路的电阻阻值，改变电路中的电流。
滑动变阻器标有“20Ω、2A”，标明最大电阻值和允许通过的最大电流。
【解答】解：滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的；
“20Ω、2A”表示，这个变阻器允许通过的最大电流是2A。
故答案为：长度；允许通过的最大电流为2A。
【点评】本题考查了滑动变阻器的原理和使用，属于基本内容，只要记住其原理和滑动变阻器上所标参数的含义即可。
16．（2分）验电器的工作原理是 　同种电荷相互排斥　；如图甲所示，有两个相同的验电器A和B，用与丝绸摩擦过的玻璃棒接触A的金属球，使A的金属箔张开，验电器B不带电，如图乙用带有绝缘手柄的金属棒把A和B连接起来，在这个过程中，电流方向为 　A到B　（选填“A到B”或“B到A”）。

【分析】验电器的工作原理：同种电荷相互排斥；
不同物质组成的物体，原子核夺得电子的本领不同，相互摩擦时，一个物体夺得电子，因多余电子带负电，另一个物体因缺少电子带正电。
【解答】解：验电器的工作原理：同种电荷相互排斥；
人们规定，与丝绸摩擦过的玻璃棒带正电荷，与丝绸摩擦过的玻璃棒接触验电器A的金属球，验电器A也会带正电荷；我们想要把两个验电器连接起来，必须用带绝缘柄的铜棒；把A和B连接起来，A的金属箔张开的角度减小，B的金属箔张开，A带正电，B也带正电，B失去电子，A得到电子，故电子的移动方向从B到A，电流方向为从A到B。
故答案为：同种电荷相互排斥；A到B。
【点评】本题考查了验电器的工作原理，属于基础题。
17．（2分）如图所示的电路中，若电表1、2、3均为电流表，表1的示数1A，表2的示数为2.4A，表3的示数为3A，则L2的电流为 　0.4　A。若电表1、2为电压表，3为电流表，三只灯泡完全相同，电路无故障时表1的示数为1V，则当L2突然短路时表1示数变为 　0.75　V。

【分析】（1）由电路图可知，表1、2、3均为电流表时，闭合开关，三灯并联，电流表1测量通过灯L2、L3的电流；电流表2测量通过灯L1、L2的电流，电流表3测量干路中的电流，根据各表的示数和并联电路的电流规律求得通过L2的电流大小；
（2）电表1、2为电压表，3为电流表时，闭合开关，三灯串联，电压表1测量灯L1、L2两端的电压，电压表2测量灯L2、L3两端的电压，电流表3测量电路中的电流。三只灯泡完全相同，根据串联电路的电压规律求得电源电压的大小，当L2短路时，灯L1、L3串联，电压表测量灯L1两端的电压，根据串联电路的电压规律求得此时电压表1的示数大小。
【解答】解：（1）由电路图可知，表1、2、3均为电流表时，闭合开关，三灯并联，电流表1测量通过灯L2、L3的电流；电流表2测量通过灯L1、L2的电流，电流表3测量干路中的电流。
因为并联电路干路中的电流等于各支路电流之和，且表1的示数1A，表2的示数为2.4A，表3的示数为3A，则有：
I2＝IL1+IL2＝2.4A……①
I1＝IL2+IL3＝1A……②
I3＝IL1+IL2+IL3＝3A……③
由①②③解得：IL1＝2A，IL2＝0.4A，IL3＝0.6A；
（2）电表1、2为电压表，3为电流表时，闭合开关，三灯串联，电压表1测量灯L1、L2两端的电压，电压表2测量灯L2、L3两端的电压，电流表3测量电路中的电流。
因为串联电路两端的总电压等于各部分电路两端的电压之和，且三只灯泡完全相同，
所以各灯两端的电压相等，即UL1＝UL2＝UL3＝U，
此时电压表1的示数为：U1＝UL1+UL2＝1V，
即：UL1＝U1＝×1V＝0.5V，
则电源电压为：U＝3UL1＝3×0.5V＝1.5V；
当L2短路时，灯L1、L3串联，电压表测量灯L1两端的电压，
则此时电压表1的示数为：U1′＝U＝×1.5V＝0.75V。
故答案为：0.4；0.75。
【点评】本题考查串、并联电路的电压、电流规律的应用，正确判断电路的连接方式和电表的测量对象是关键。
18．（2分）如图甲所示，已知电源电压为3V，通过灯泡L1、L2的电流分别为1A和0.5A，请根据电路图在图乙中用笔画线代替导线连接实物。（电表选择合适的量程，导线不交叉）

【分析】由电路图可知，两灯泡并联，电压表测L2两端的电压，电流表测L2支路的电流，开关位于干路，根据电源的电压确定电压表的量程，根据通过L2的电流确定电流表的量程，根据电流流向法、按先串后并的原则进行解答。
【解答】解：由电路图可知，两灯泡并联，电压表测L2两端的电压，电流表测L2支路的电流，开关位于干路，
电源是由两节干电池串联组成的，其电压为3V，则电压表的量程为0～3V，
由通过L2的电流为0.5A可知，电流表的量程为0～0.6A，
从电源的正极出发，依次串联开关S、灯泡L1回到电源的负极，然后把灯泡L2与电流表串联后并联在L1两端，最后把电压表并联在L2两端，如下图所示：

【点评】本题考查了根据电路图连接实物图，此类题目一般根据电流流向法、按先串后并的原则进行解答，要注意实物图和电路图的一一对应性。
19．（2分）根据如图的实物图甲，在图乙的虚线框内画出对应的电路图。

【分析】从实物图中可以看出两只灯泡并联，开关S控制整个电路，S1在L1支路上，电流表在L2支路上，电压表并联在L2两端。
【解答】解：由实物图知，两灯并联，开关S在干路上，S1在L1支路上，电流表在L2支路上，电压表并联在L2两端，电路图如图所示：
。
【点评】本题考查了由实物画电路图的能力。要明确电流表是测量哪个电灯的电流，及电压表、开关的位置。
20．（2分）在如图所示电路的〇里填上适当的电表符号，填上后当开关闭合两个灯泡都发光。

【分析】根据电流表、电压表的连接方法分析判断，电流表串联在电路中，电压表与所测电路并联。
【解答】解：若上面的电表为电流表，则左侧灯泡会被短路，故上面的电表为电压表；下面的电表与灯泡串联，为电流表，如图所示：

【点评】会分析串并联电路，知道电压表和电流表的连接方法可以解答此题。
21．（2分）请在图中以笔画线添加一根导线，使灯L1与灯L2并联。

【分析】两灯并联，则电流的路径有两条，据此连接即可。
【解答】解：由图可知，要使两灯并联，则电流的路径有两条，此时电压表测量的是电源的电压，故应增加的导线是：灯泡L1右端连接到灯泡L2左端的导线；如图所示：

【点评】本题考查实物图的连接，是学习电学的基础，难度不大。
22．（2分）小伟连接两灯并联电路的情况如下图所示。当他“试触”时，发现电压表的指针不动，电流表的指针很快向右偏转，两灯都不发光。小敏指出他在电路连接中有错误，现在请你只改接图中的一根导线，使电路连接完全正确（在错接的导线上画×，然后画出正确的接线）。

【分析】短路会使电路中的电流过大，因此电流表指针会很快向右偏转；因此当电压表的指针不动、电流表的指针很快向右偏转，并且两灯都不发光，说明电路短路，会损坏电源和电流表。
【解答】解：分析原电路知，在图中连接灯L1有左接线柱与电压表负接线柱之间的连线导致两灯和电压表发生短路，当试触时，电压表没有示数，而电流只通过电流表从电源正极流回负极，故电流很大，会造成电流表烧坏和电源烧坏。改正后如图所示：

【点评】本题考查了电路故障的判断和短路的知识，学会电路的正确连接。
三、实验题（本题共3个小题，每空1分，共14分）
23．（5分）小明同学用电流表探究并联电路电流规律，如图是实验的电路图。请按要求回答：
（1）图中电流表测量的是通过灯泡 　L1　的电流；
（2）小明同学连接电路时，当最后一根导线刚接入电路后，发现灯泡立即发光，电流表指针偏转，导致这种现象出现的原因是连接电路时 　开关没有断开　。
（3）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线 　b　（选填“a”、“b”、“c”）的右端接在电流表的 　﹣　（选填“3”、“0.6”、“﹣”）接线柱上。
（4）另一组的同学闭合开关后，发现两灯都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下判断方法正确的是 　BC　。（多选，选填字母）
A.若拆掉L1，L2还亮，则两灯串联
B.若拆掉L1，L2还亮，则两灯并联
C.若L1被短路，L2还亮，则两灯串联
D.若L1被短路，L2还亮，则两灯并联

【分析】（1）使用电流表测电流时，电流表与被测用电器是串联关系；
（2）连接电路时开关应处于断开状态；
（3）把电流表接在干路上，b线的右端改接电流表负接线柱上即可；
（4）并联电路中各用电器互不影响；串联电路中各用电器相互影响；当电路发生短路时，被短路的用电器将不工作。
【解答】解：（1）如图所示，灯L1、L2并联，L1与电流表串联，因此电流表测灯泡L1的电流；
（2）当最后一根导线刚接入电路后，发现灯泡立即发光，电流表指针偏转，导致这种现象出现的原因是连接电路时开关没有断开；
（3）用电流表测通过L1、L2的总电流，把电流表接在干路上，b线的右端改接电流表负接线柱上即可；
（4）AB.因为并联电路中各用电器互不影响，串联电路中各用电器相互影响，所以若拆掉L1，L2还亮，则两灯并联，故A错误，B正确；
CD.当电路发生短路时，被短路的用电器将不工作，若L1被短路，L2还亮，则两灯串联，故C正确，D错误。
故答案为：（1）L1；（2）开关没有断开；（3）b；﹣；（4）BC。
【点评】此题考查了电流表的使用方法和串并联电路，同时也考查了电路的改接，属于电学基础题。
24．（4分）小军在“探究串联电路的电压关系”实验时，他把其中两只灯泡L1、L2串联起来接到电源上，电源电压未知，如图甲所示。

（1）小军用电压表测量L1两端电压时，直接选用0～3V的量程，规范的操作方法应该是先 　选电压表的大量程进行试触，来确定合适的量程　。
（2）图乙中电压表示数为 　1.3　V。
（3）小军更换不同规格的灯泡L1、L2进行了多次实验，测得的实验数据如表所示，他分析数据发现各部分电路两端的电压之和总是比总电压多0.5V，造成该现象的原因是 　选用的电压表的分度值不同，造成的误差　。
UAB
UBC
UAC
3.8V
5.2V
8.5V
4.7V
4.3V
8.5V
6.2V
2.8V
8.5V
（4）小军把上表的实验数据重新整理后，可以得出结论：串联电路中，电压关系是 　UAC＝UAB+UBC　（用公式表示）。

【分析】（1）在电源电压未知，无法估测被测量用电器的电压时，应选电压表的大量程进行试触来，确定应该选用的量程；
（2）电压表在读数时，应先看清选用的量程和分度值，然后再进行读数；
（3）根据表格中的UAB、UBC、UAC的数据，可以分析出，不同数据再测量时，所选的电压表的量程和分度值情况，再结合题干，从而得出合理的结论；
（4）分析表中实验数据，得出合理结论。
【解答】解：（1）因为一开始时，电源电压未知，无法估测小灯泡的电压，为了安全，在测量电压前，电压表应先选大量程进行试触，来确定应该选用的量程；
（2）电压表使用的量程为0～3V，分度值为0.1V，由图可知，电压表的示数为：1.3V；
（3）根据表格中的数据可知，在测量UAB、UBC的电压时，选用的电压表的分度值为0.1V，测量UAC的电压时，选用的电压表的分度值为0.5V，所以造成该现象的原因是：选用的电压表的分度值不同，造成的误差；
（4）根据表格数据可知，在串联电路中，电源电压等于各用电器两端电压之和，可以用公式表示为UAC＝UAB+UBC。
故答案为：（1）选电压表的大量程进行试触，来确定合适的量程；（2）1.3V；（3）选用的电压表分度值不同，造成的误差；（4）UAC＝UAB+UBC。
【点评】本题考查了串联电路中的电压关系、实验数据分析，以及电压表的使用，综合性强，难度较大。
25．（5分）探究影响导体电阻大小的因素时，做出了如下猜想：
①导体的电阻与导体的材料有关。
②导体的电阻与导体的横截面积有关。
③导体的电阻与导体的长度有关。
实验室提供了4根电阻丝，规格、材料如表
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1
0.5
C
镍铬合金
0.5
1
D
锰铜合金
0.5
0.5
为了验证上述猜想，他设计了如图所示的实验电路，部分实验步骤如下。
（1）在M、N之间分别接上不同的导体，通过观察电流表示数来比较电阻的大小，用到的物理方法是 　转换法　。小灯泡除了也能显示电流大小外，在电路中还能起到 　保护电路　的作用。
（2）小新选用编号为A、C的两根电阻丝进行实验，发现把A接入电路时电流表的示数比把C接入电路时电流表的示数小，说明A电阻较 　大　，由此得到结论：其他条件相同时，　导体的电阻与导体的横截面积有关　。
（3）小新将粗细均匀的电阻丝A，均匀地拉长为原来的3倍再对折后，其阻值与原来的阻值相比 　变大　（选填“变大”、“变小”或“不变”）。

【分析】（1）通过观察电流表示数来比较电阻的大小的特点是：将电阻的大小转换为电流表示数的大小，符合转换法的思想。电路中的小灯泡可以预防：M、N之间接入的电阻较小时，导致电路中的电流过大，而损坏器件；
（2）首先导体电阻的大小反映了导体对电流的阻碍作用，所以可以通过电流大小来判断电阻丝电阻的大小。再根据控制变量法得出合理的结论；
（3）电阻丝A被均匀地拉长为原来的3倍再对折后，可认为电阻丝的体积保持不变，根据体积公式，判断出电阻丝的长度和横截面积变化情况，从而分析其阻值的变化情况。
【解答】解：（1）在M、N之间分别接上不同的导体，通过观察电流表示数来比较电阻的大小，是将电阻的大小转换为电流表示数的大小，所以用到的物理方法是：转换法。当M、N之间接入的电阻较小时，导致电路中的电流过大，而损坏器件，所以小灯泡还起到保护电路的作用。
（2）导体电阻的大小反映了导体对电流的阻碍作用，在电压不变的情况下，电阻越大，导体对电流的阻碍作用越大，电流越小。将A接入电路时电流表的示数比将C接入电路时电流表的示数小，则说明A导体对电流的阻碍作用越大，即A的电阻比C的大。由表格的数据知，A和C的材料、横截面积不同，长度相同，则说明：其他条件相同时，导体的电阻与导体的横截面积有关；
（3）电阻丝A被均匀地拉长为原来的3倍再对折后，其体积是保持不变，拉长3倍再对折后的长度是原长的1.5倍，根据体积公式可得，拉长3倍再对折后的横截面积是原来的，则电阻丝A的长度变长，横截面积变小。根据影响导体电阻大小的因素可知，导体材料不变的情况下，导体的长度越长，横截面积越小，导体的电阻越大。所以电阻丝A均匀被拉长为原来的3倍再对折后，其阻值变大。
故答案为：（1）转换法；保护电路；（2）大；导体的电阻与导体的长度有关；（3）变大。
【点评】探究影响导体电阻大小的因素的实验中，用到了控制变量法和转换法，需对这两个试验方法由清晰的理解，是做这类题的关键。
四、论述与计算题（共8分。解答应写出必要的文字说明、解答步骤和公式，只写出最后答案的不得分。）
26．（8分）如图所示实物电路图中，电源电压保持不变。当开关S1、S2闭合，滑动变阻器R2的滑片移到最左端，电压表的示数为2.5V，电流表的示数为0.3A，通过R1的电流为0.1A。求：
（1）此时通过灯泡L的电流；
（2）1min通过R1的电荷量；
（3）当S1断开，S2闭合，移动R2的滑片，电压表的示数变为1.5V，R2两端的电压为多少。

【分析】（1）当开关S1、S2闭合，滑动变阻器R2的滑片移到最左端，滑动变阻器没有连入电路，R1与灯泡并联，电流表测量干路电流，电压表测量并联电路两端的电压，也测量电源电压；根据并联电路的电流特点即可求出此时通过灯泡L的电流；
（2）根据Q＝It求出1min通过R1的电荷量；
（3）当S1断开，S2闭合，R1与滑动变阻器R2串联，电压表测量R1两端的电压，根据串联电路的电压特点求出R2两端的电压。
【解答】解：
（1）当开关S1、S2闭合，滑动变阻器R2的滑片移到最左端，滑动变阻器没有连入电路，R1与灯泡并联，电流表测量干路电流，电压表测量并联电路两端的电压，也测量电源电压；则电源电压为：U＝2.5V；
根据并联电路干路电流等于各支路电流之和可知此时通过灯泡L的电流为：
IL＝I﹣I1＝0.3A﹣0.1A＝0.2A；
（2）1min通过R1的电荷量：Q1＝I1t＝0.1A×1×60s＝6C；
（3）当S1断开，S2闭合，R1与滑动变阻器R2串联，电压表测量R1两端的电压，
根据串联电路两端的总电压等于各用电器两端的电压之和可知R2两端的电压为：
U2＝U﹣U1＝2.5V﹣1.5V＝1V。
答：（1）此时通过灯泡L的电流为0.2A；
（2）1min通过R1的电荷量为6C；
（3）当S1断开，S2闭合，移动R2的滑片，电压表的示数变为1.5V，R2两端的电压为1V。
【点评】本题关键是要弄清开关的断开、闭合是电路的连接形式发生的变化，以及串并联电路的特点和电压表和电流表的使用。
