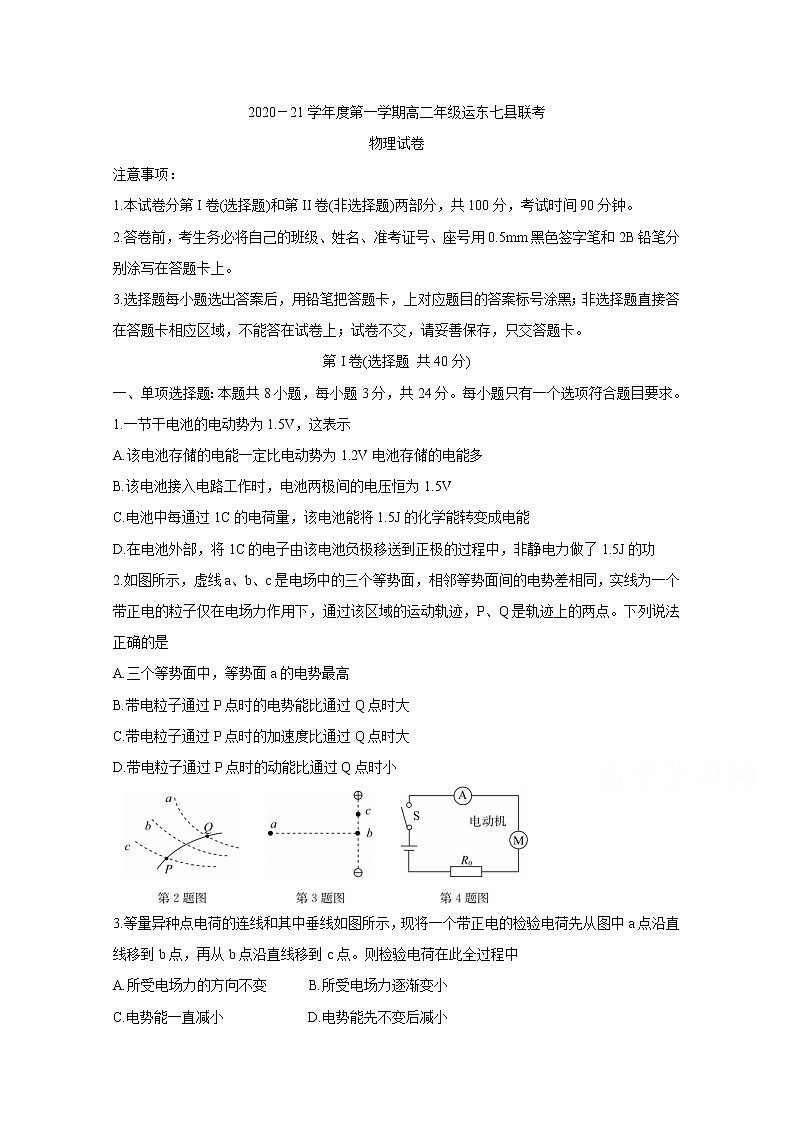

www.ks5u.com2020－21学年度第一学期高二年级运东七县联考

物理试卷

注意事项：

1.本试卷分第I卷(选择题)和第II卷(非选择题)两部分，共100分，考试时间90分钟。

2.答卷前，考生务必将自己的班级、姓名、准考证号、座号用0.5mm黑色签字笔和2B铅笔分别涂写在答题卡上。

3.选择题每小题选出答案后，用铅笔把答题卡，上对应题目的答案标号涂黑；非选择题直接答在答题卡相应区域，不能答在试卷上；试卷不交，请妥善保存，只交答题卡。

第I卷(选择题 共40分)

一、单项选择题：本题共8小题，每小题3分，共24分。每小题只有一个选项符合题目要求。

1.一节干电池的电动势为1.5V，这表示

A.该电池存储的电能一定比电动势为1.2V电池存储的电能多

B.该电池接入电路工作时，电池两极间的电压恒为1.5V

C.电池中每通过1C的电荷量，该电池能将1.5J的化学能转变成电能

D.在电池外部，将1C的电子由该电池负极移送到正极的过程中，非静电力做了1.5J的功

2.如图所示，虚线a、b、c是电场中的三个等势面，相邻等势面间的电势差相同，实线为一个带正电的粒子仅在电场力作用下，通过该区域的运动轨迹，P、Q是轨迹上的两点。下列说法正确的是

A.三个等势面中，等势面a的电势最高

B.带电粒子通过P点时的电势能比通过Q点时大

C.带电粒子通过P点时的加速度比通过Q点时大

D.带电粒子通过P点时的动能比通过Q点时小

3.等量异种点电荷的连线和其中垂线如图所示，现将一个带正电的检验电荷先从图中a点沿直线移到b点，再从b点沿直线移到c点。则检验电荷在此全过程中

A.所受电场力的方向不变      B.所受电场力逐渐变小

C.电势能一直减小            D.电势能先不变后减小

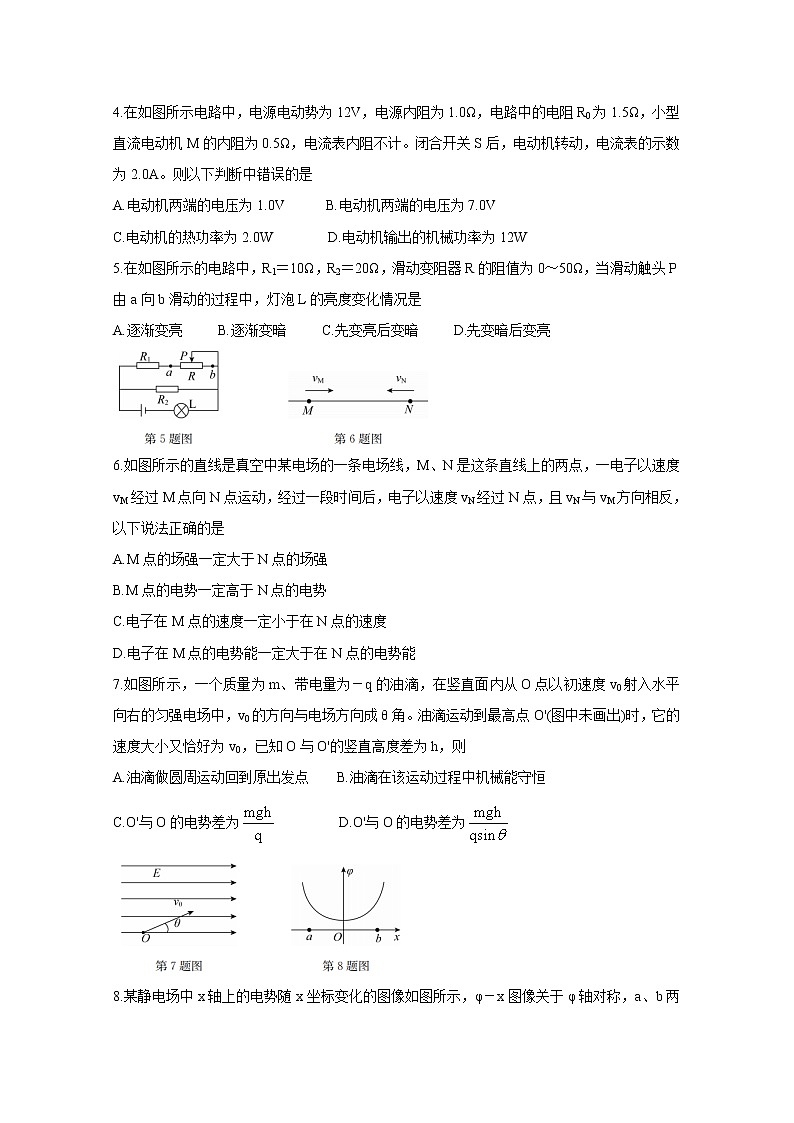

4.在如图所示电路中，电源电动势为12V，电源内阻为1.0Ω，电路中的电阻R0为1.5Ω，小型直流电动机M的内阻为0.5Ω，电流表内阻不计。闭合开关S后，电动机转动，电流表的示数为2.0A。则以下判断中错误的是

A.电动机两端的电压为1.0V      B.电动机两端的电压为7.0V

C.电动机的热功率为2.0W        D.电动机输出的机械功率为12W

5.在如图所示的电路中，R1＝10Ω，R2＝20Ω，滑动变阻器R的阻值为0～50Ω，当滑动触头P由a向b滑动的过程中，灯泡L的亮度变化情况是

A.逐渐变亮     B.逐渐变暗     C.先变亮后变暗     D.先变暗后变亮

6.如图所示的直线是真空中某电场的一条电场线，M、N是这条直线上的两点，一电子以速度vM经过M点向N点运动，经过一段时间后，电子以速度vN经过N点，且vN与vM方向相反，以下说法正确的是

A.M点的场强一定大于N点的场强

B.M点的电势一定高于N点的电势

C.电子在M点的速度一定小于在N点的速度

D.电子在M点的电势能一定大于在N点的电势能

7.如图所示，一个质量为m、带电量为－q的油滴，在竖直面内从O点以初速度v0射入水平向右的匀强电场中，v0的方向与电场方向成θ角。油滴运动到最高点O'(图中未画出)时，它的速度大小又恰好为v0，已知O与O'的竖直高度差为h，则

A.油滴做圆周运动回到原出发点    B.油滴在该运动过程中机械能守恒

C.O'与O的电势差为         D.O'与O的电势差为

8.某静电场中x轴上的电势随x坐标变化的图像如图所示，φ－x图像关于φ轴对称，a、b两点到O点的距离相等。将一带电粒子从x轴上的a点由静止释放后粒子沿x轴运动到b点，运动过程中粒子只受电场力作用，则下列说法正确的是

A.该带电粒子一定带负电               B.带电粒子到b点时动能为零

C.从O到b，带电粒子的电势能减小     D.从a到b电场力对带电粒子一直做正功

二、多项选择题：本题共4小题，每小题4分，共16分。每小题有多个选项符合题目要求。全部选对的得4分，选不全的得2分，有选错或不答的得0分。

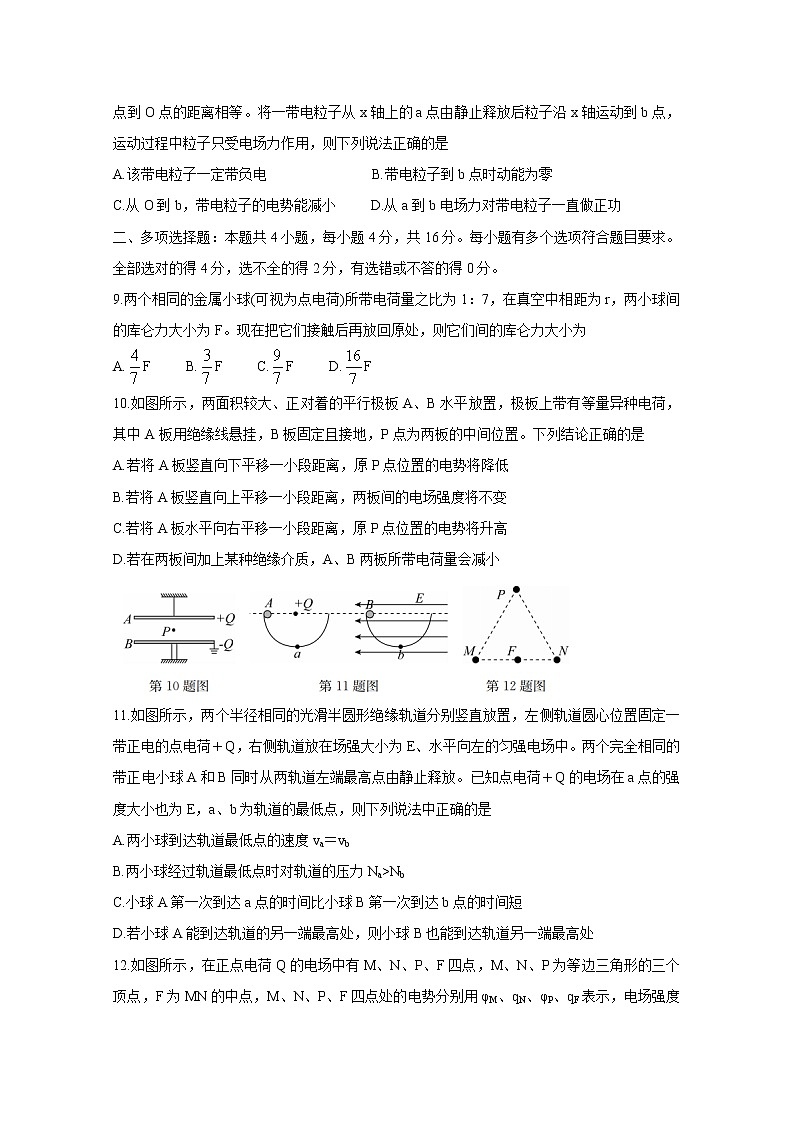

9.两个相同的金属小球(可视为点电荷)所带电荷量之比为1：7，在真空中相距为r，两小球间的库仑力大小为F。现在把它们接触后再放回原处，则它们间的库仑力大小为

A.F     B.F     C.F     D.F

10.如图所示，两面积较大、正对着的平行极板A、B水平放置，极板上带有等量异种电荷，其中A板用绝缘线悬挂，B板固定且接地，P点为两板的中间位置。下列结论正确的是

A.若将A板竖直向下平移一小段距离，原P点位置的电势将降低

B.若将A板竖直向上平移一小段距离，两板间的电场强度将不变

C.若将A板水平向右平移一小段距离，原P点位置的电势将升高

D.若在两板间加上某种绝缘介质，A、B两板所带电荷量会减小

11.如图所示，两个半径相同的光滑半圆形绝缘轨道分别竖直放置，左侧轨道圆心位置固定一带正电的点电荷＋Q，右侧轨道放在场强大小为E、水平向左的匀强电场中。两个完全相同的带正电小球A和B同时从两轨道左端最高点由静止释放。已知点电荷＋Q的电场在a点的强度大小也为E，a、b为轨道的最低点，则下列说法中正确的是

A.两小球到达轨道最低点的速度va＝vb

B.两小球经过轨道最低点时对轨道的压力Na>Nb

C.小球A第一次到达a点的时间比小球B第一次到达b点的时间短

D.若小球A能到达轨道的另一端最高处，则小球B也能到达轨道另一端最高处

12.如图所示，在正点电荷Q的电场中有M、N、P、F四点，M、N、P为等边三角形的三个顶点，F为MN的中点，M、N、P、F四点处的电势分别用φM、qN、φP、qF表示，电场强度大小分别用EM、EN、EP、EF表示，已知φM＝φN，φP＝φF，点电荷Q在M、N、P三点所在平面内。下列说法正确的是

A.点电荷Q在MP的连线上     B.将正试探电荷从P点搬运到N点，电场力做正功

C.EM＝EN                     D.EM＝EP

第II卷(非选择题 共60分)

三、非选择题：本题共6小题，共60分。

13.(6分)某同学设计如图甲所示电路测量一电池的电动势E和内阻r。该同学接好电路后，闭合开关S，调整电阻箱的阻值R，读出电压表相应的示数U，然后根据记录的数据，做出如图乙所示图像。不计电压表内阻对电路的影响。

(1)写出图像对应的函数表达式(用上E和r)           ；

(2)根据图像求出，该电池的电动势E＝          V，r＝          Ω。

14.(8分)某物理实验小组准备测电流表G1的内阻r的精确值，实验室可供选择器材如下：

待测电流表G1：量程100mA，内阻约5Ω；

电压表V1：量程15V，内阻约10kΩ；

电压表V2：量程3V，内阻约5kΩ；

定值电阻R0：阻值20Ω；

滑动变阻器R1：0～10Ω，额定电流为1A；

滑动变阻器R2：0～1000Ω，额定电流为0.2A；

电源E：电动势为6V，内阻较小；

导线、电键若干。

电路设计要求：电流表G1的示数从零开始变化，且能测多组数据，测量时电压表的指针偏转范围要尽可能大。

(1)实验中滑动变阻器应选用        ，电压表应选用        ；(填器材后面的字母代号)。

(2)在虚线方框中画出测量用的电路图；

(3)若选测量数据中的一组来计算电流表G1的内阻r，其中电压表的示数用U表示，电流表的示数用I表示，则所测电流表G1的内阻r的表达式为              。

15.(7分)如图所示，在匀强电场中有A、B两点，且A、B两点间的距离为x＝0.20m，已知AB连线与水平方向的夹角为θ＝30°，今把一电荷量q＝2.0×10－8C的负的检验电荷放入该匀强电场中，其受到的电场力大小为F＝4.0×10－4N，方向竖直向上。求：

(1)电场强度E的大小和方向；

(2)若A点为零电势点，B点电势为多少？

16.(9分)在如图所示的电路中，电阻R1＝6Ω，R2＝4Ω，R3＝2Ω。当电键K断开时，电压表示数为U1＝1V，当K闭合时电压表示数为U2＝1.8V，求：电源的电动势E和内电阻r。

17.(14分)如图所示，在水平方向的匀强电场中，用长为L不可伸长的绝缘细线拴住一质量为m，带电荷量为＋q的小球甲，细线的上端固定于O点，若在B点同一水平线上的左侧方向距离为r处固定另一带电小球乙，小球甲恰好在B点静止，当拿走小球乙后，小球甲由静止开始向右摆动，当细线转过90°角到达A点时的速度恰好为零，OA与竖直方向夹角为53°。整个过程中细线始终处于拉直状态，甲、乙两小球均视为点电荷。已知重力加速度为g，静电力常量为k，sin53°＝0.8，cos53°＝0.6，求：

(1)AB间的电势差UAB；

(2)匀强电场的场强E的大小；

(3)小球乙的带电量Q。

18.(16分)如图所示的直角坐标系中，在y轴到直线x＝2L区域内存在着两个大小相等、方向相反的有界匀强电场，其中x轴上方的电场方向沿y轴负方向，x轴下方的电场方向沿y轴正方向。在y轴上的A(0，L)点处有一粒子放射源，放射源连续放射出速度大小为v0、方向沿x轴正方向的带正电的粒子，已知粒子恰好从直线x＝2L。上的A'(2L，－L)沿x轴正方向射出电场，其轨迹如图中虚线所示，带电粒子的质量为m，所带电量为＋q，不计粒子的重力及粒子间的相互作用。求：

(1)匀强电场的电场强度E的大小；

(2)若粒子放射源在y轴上A点到原点O之间改变位置，放射出的粒子速度方向仍沿x轴正方向，求放置在哪些位置时，粒子通过电场后仍能沿x轴正方向运动。
