2021东海县二中高二9月月考物理试题缺答案

这是一份2021东海县二中高二9月月考物理试题缺答案

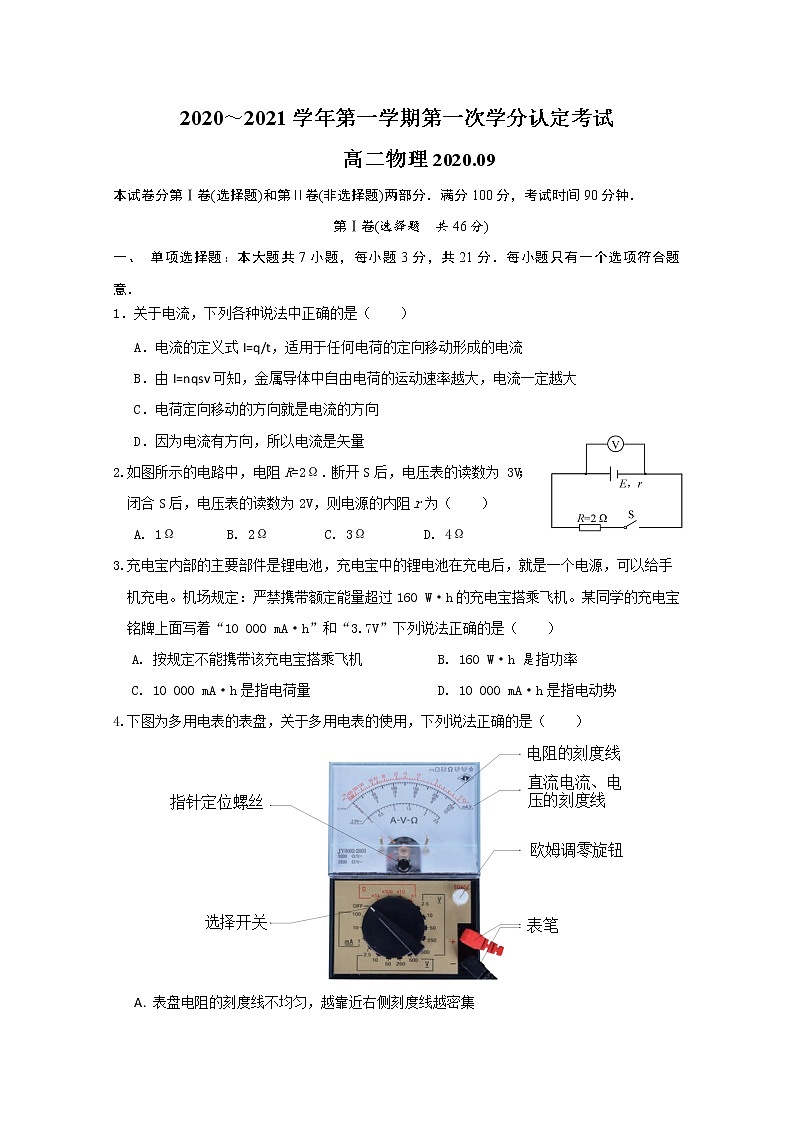

2020～2021学年第一学期第一次学分认定考试高二物理2020.09本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，考试时间90分钟．第Ⅰ卷(选择题　共46分)一、 单项选择题：本大题共7小题，每小题3分，共21分．每小题只有一个选项符合题意．1．关于电流，下列各种说法中正确的是（　　）A．电流的定义式I=q/t，适用于任何电荷的定向移动形成的电流B．由I=nqsv可知，金属导体中自由电荷的运动速率越大，电流一定越大C．电荷定向移动的方向就是电流的方向D．因为电流有方向，所以电流是矢量2.如图所示的电路中，电阻R=2Ω．断开S后，电压表的读数为 3V；闭合S后，电压表的读数为2V，则电源的内阻r为（　　）A. 1Ω B. 2Ω C. 3Ω D. 4Ω3.充电宝内部的主要部件是锂电池，充电宝中的锂电池在充电后，就是一个电源，可以给手机充电。机场规定：严禁携带额定能量超过160 W·h的充电宝搭乘飞机。某同学的充电宝铭牌上面写着“10 000 mA·h”和“3.7V”下列说法正确的是（　　）A. 按规定不能携带该充电宝搭乘飞机 B. 160 W·h 指功率C. 10 000 mA·h是指电荷量 D. 10 000 mA·h是指电动势4.下图为多用电表的表盘，关于多用电表的使用，下列说法正确的是（　　）A. 表盘电阻的刻度线不均匀，越靠近右侧刻度线越密集B. 只有测量电阻阻值时，才需要调节指针定位螺丝，使指针指在最左端刻度C．测量电阻时，假如事先知道电阻的大致阻值，应该选择适当倍率使测量时表针落在刻度盘的中间区域D．在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，应该选择更大倍率档5.甲、乙、丙三个长度、横截面积都相同的金属导体分别接入电路后各自进行测量，把通过上述导体的电流I，导体两端电压U在U－I坐标系中描点，O为坐标原点，甲、乙、丙三个点恰好在一条直线上，如图所示，则下列表述中正确的是（　　）A. 甲电阻率最大 B. 乙电阻率最大C. 丙电阻率最大 D. 三个电阻率一样大6.某同学测量一个圆柱体工件的电阻率，分别使用游标卡尺和螺旋测微器测量圆柱体工件的直径和长度，某次测量的示数如图甲和乙所示，下列读数都正确的是（　　）A. 4.83cm 5.387mmB. 5.03cm 5.313mmC. 5.93cm 5.813mmD. 6.03cm 6.313mm7.如图所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是（　　） A．a处接线断开 B．触头P开路 C．a、b间电阻丝开路 D．b处接线开路二、多项选择题：本大题共5小题，每小题5分，共25分．每小题有多个选项符合题意，全部选对的得5分，选对但不全的得2分，错选或不答的得0分．8.如图所示,直线A为电源的图线,直线B和C分别为电阻、的图线,用该电源分别与、组成闭合电路时,电源的输出功率分别为、,电源的效率分别为、,则（　　）A. B. C. D. 9.如图甲、乙所示的电路图为电表改装的示意图，G为表头、R为可调电阻，则下列说法正确的是（　　）A. 图甲为电流表改装的原理图，减小可调电阻的阻值，改装后电表的量程增大B. 图甲为电流表改装的原理图，减小可调电阻的阻值，改装后电表的量程减小C. 图乙为电压表改装的原理图，减小可调电阻的阻值，改装后电表的量程增大D. 图乙为电压表改装的原理图，减小可调电阻的阻值，改装后电表的量程减小10.如图所示，Rt为正温度系数（即温度升高，电阻增大）的热敏电阻，R1为光敏电阻，R2和R3均为定值电阻，电源电动势为E，内阻为r， V 为理想电压表，现发现电压表示数增大，可能的原因是（　　）A．热敏电阻温度升高，其他条件不变B．热敏电阻温度降低，其他条件不变C．光照增强，其他条件不变D．光照减弱，其他条件不变11.一个简单的闭合电路由内外两部分电路构成，已知内电路的电源是一个化学电池，电池的正、负极附近分别存在着化学反应层，反应层中非静电力（化学作用）把正电荷从电势低处移到电势高处，在这两个地方，电势会沿电流方向跃升，这样整个闭合电路的电势高低变化情况如图所示，图中各点位置的高低表示电路中相应各点电势的高低，D点的高度略低于C点．若增大外电路电阻R，则下列说法正确的是（　　）A.C、D两点的高度差将变大B.A、B两点的高度差将不变C.A与D、C与B高度差的总和将变小D.设电路中定向移动的正电荷为正电荷，则单位正电荷 从B处经C、D移至A处，非静电力做功不变12.某种角速度计，其结构如图所示．当整个装置绕轴OO′转动时，元件A相对于转轴发生位移并通过滑动变阻器输出电压，电压传感器（传感器内阻无限大）接收相应的电压信号．已知A的质量为m，弹簧的劲度系数为k、自然长度为l，电源的电动势为E、内阻不计．滑动变阻器总长也为l，电阻分布均匀，装置静止时滑片P在变阻器的最左端B端，当系统以角速度ω转动时，则（　　）A．电路中电流随角速度的增大而增大B．电路中电流随角速度的增大而减小C．弹簧的伸长量为D．输出电压U与ω的函数式为第Ⅱ卷(非选择题　共54分)三、简答题：本大题共2小题，共18分．请将解答填写在相应的位置．13．(8分)在描绘小灯泡的伏安特性曲线实验中，提供下列器材：A．小灯泡(3V　0.6 W)； B．电压表(0～3V，内阻约3 kΩ)；C． 电流表(0～250 mA，内阻约1Ω)； D．电流表(0～0.6 A，内阻约0.4Ω)；E．滑动变阻器(10Ω　2 A)； F．滑动变阻器(100Ω　0.5 A)； G．电池组(电动势6V)； H．开关、导线若干．(1) 实验时电流表应选用________，滑动变阻器应选用________。(用序号字母表示)(2) 请用笔画线代替导线，将实物电路图连接完整。(3) 实验中记录多组电压表示数U和电流表示数I，在图中画出I-U图象。14．(10分)测定一节电池的电动势和内阻，电路如图甲所示，MN为一段粗细均匀、电阻率较大的电阻丝，定值电阻R0＝1.0 Ω.调节滑片P，记录电压表示数U、电流表示数I及对应的PN长度x，绘制了U-I图象如图乙所示.(1) 用螺旋测微器测出金属丝的直径如图甲所示，则金属丝的直径为　　 mm.(2) 由图乙求得电池的电动势E＝________V，内阻r＝________Ω. (3) 根据实验数据可绘出图象，如图丙所示.图象斜率为k，电阻丝横截面积为S，可求得电阻丝的电阻率ρ＝________，电表内阻对电阻率的测量________(选填“有”或“没有”)影响。四、计算题：本大题共3小题，共36分．解答时请写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．15.（12分）如图所示，电源电动势E=12V，电源内阻不计．定值电阻 R1=2.4kΩ、R2=4.8kΩ．（1）若在 ab 间接一个 C=100μF的电容器，闭合 S，电路稳定后，求电容器上所带的电量；（2）若在 ab间接一个内阻 RV=4.8kΩ的电压表，求电压表的示数．16．（12分）在研究微型电动机的性能时，可采用图所示的实验电路。当调节滑动变阻器R， 使电动机停止转动时，电流表和电压表的示数分别为0.5 A和1.0 V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0A和15.0V。求：（1）这台电动机的内阻；（2）这台电动机正常运转时的输出功率17．(12分)如图所示，R为电阻箱，为理想电压表，当电阻箱阻值R1＝14 Ω时，电压表读数U1＝7 V；当电阻箱阻值R2＝6 Ω时，电压表读数U2＝6 V．求：（1）电源的电动势E和内阻r；（2）当电阻箱R阻值为多少时，电源的输出功率最大？最大值Pm为多少？编号12345678U/V0.200.601.001.401.802.202.603.00I/A0.0200.0600.1000.1400.1700.1900.2000.205
