人教版 (2019)必修 第三册1 磁场 磁感线学案设计

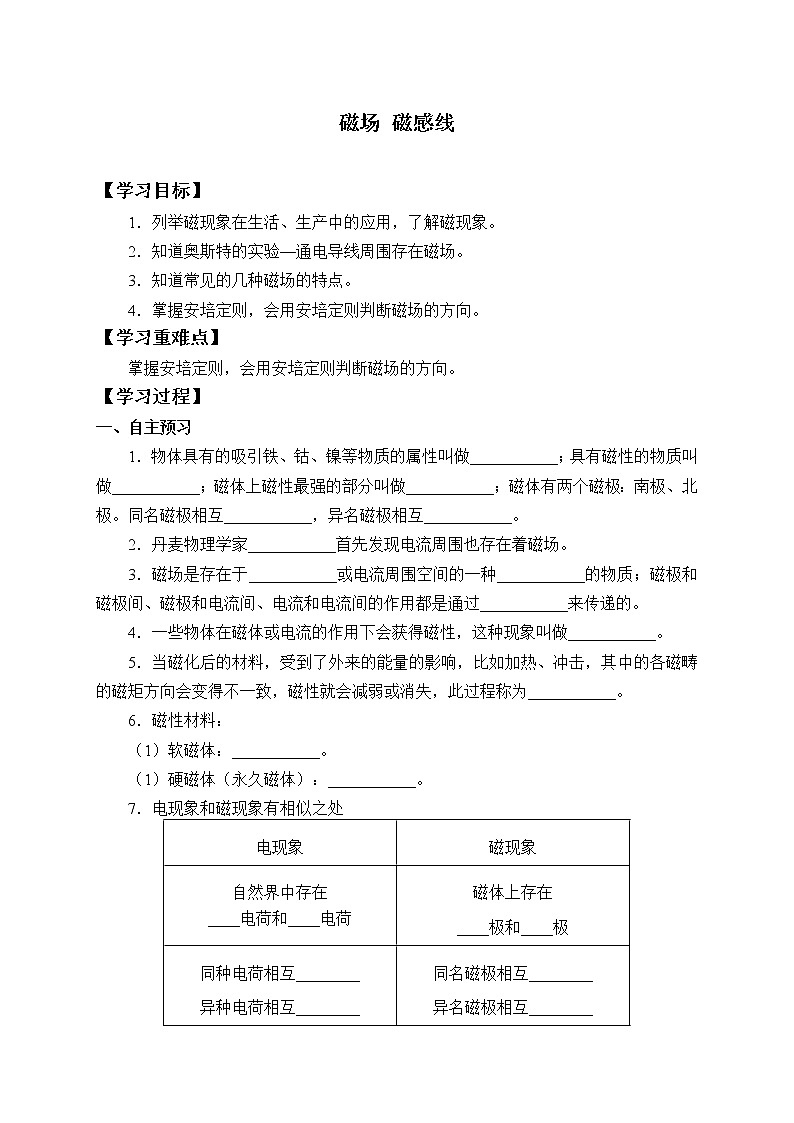

磁场 磁感线

【学习目标】

1．列举磁现象在生活、生产中的应用，了解磁现象。

2．知道奥斯特的实验—通电导线周围存在磁场。

3．知道常见的几种磁场的特点。

4．掌握安培定则，会用安培定则判断磁场的方向。

【学习重难点】

掌握安培定则，会用安培定则判断磁场的方向。

【学习过程】

一、自主预习

1．物体具有的吸引铁、钴、镍等物质的属性叫做___________；具有磁性的物质叫做___________；磁体上磁性最强的部分叫做___________；磁体有两个磁极：南极、北极。同名磁极相互___________，异名磁极相互___________。

2．丹麦物理学家___________首先发现电流周围也存在着磁场。

3．磁场是存在于___________或电流周围空间的一种___________的物质；磁极和磁极间、磁极和电流间、电流和电流间的作用都是通过___________来传递的。

4．一些物体在磁体或电流的作用下会获得磁性，这种现象叫做___________。

5．当磁化后的材料，受到了外来的能量的影响，比如加热、冲击，其中的各磁畴的磁矩方向会变得不一致，磁性就会减弱或消失，此过程称为___________。

6．磁性材料：

（1）软磁体：___________。

（1）硬磁体（永久磁体）：___________。

7．电现象和磁现象有相似之处

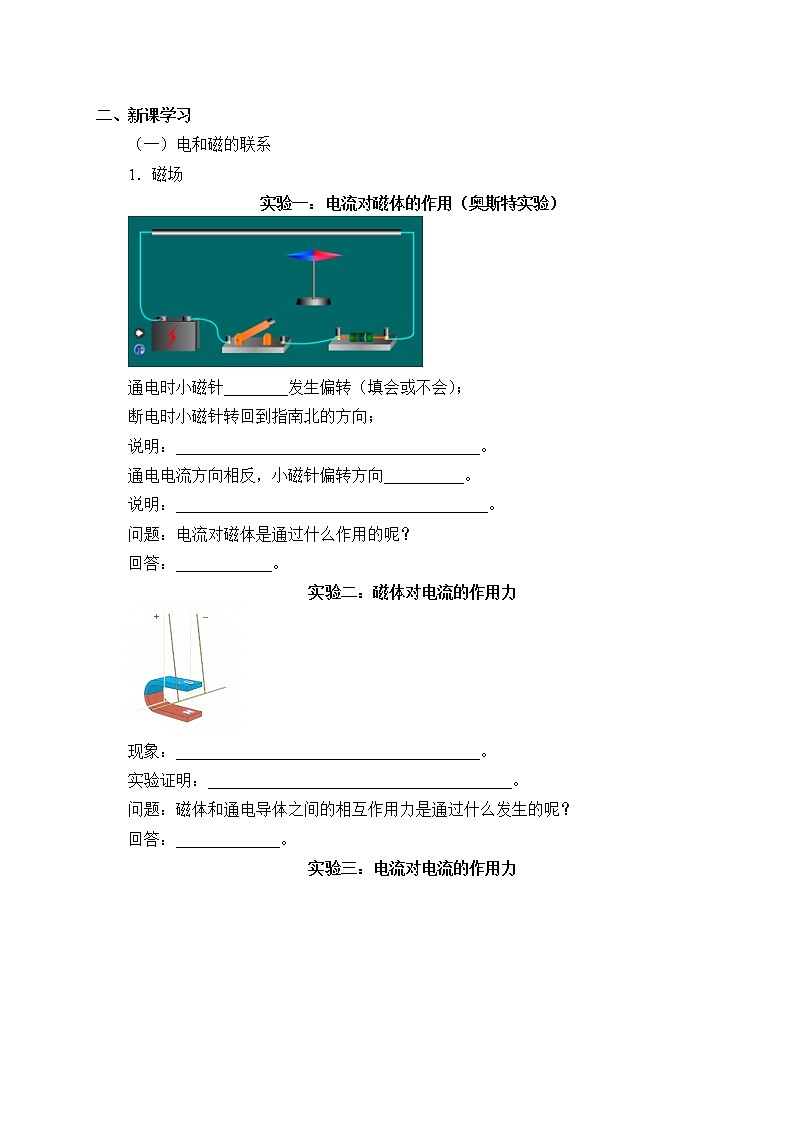

二、新课学习

（一）电和磁的联系

1．磁场

实验一：电流对磁体的作用（奥斯特实验）

通电时小磁针________发生偏转（填会或不会）；

断电时小磁针转回到指南北的方向；

说明：______________________________________。

通电电流方向相反，小磁针偏转方向__________。

说明：_______________________________________。

问题：电流对磁体是通过什么作用的呢？

回答：____________。

实验二：磁体对电流的作用力

现象：______________________________________。

实验证明：______________________________________。

问题：磁体和通电导体之间的相互作用力是通过什么发生的呢？

回答：_____________。

实验三：电流对电流的作用力

现象：__________________________。

实验证明：__________________________。

结论：电流和电流之间的相互作用力是通过_____________发生。

2．磁场的基本性质：_________________________________________________。

磁体之间、磁体与通电导体之间、通电导体与通电导体之间的相互作用都是通过_____________发生的。

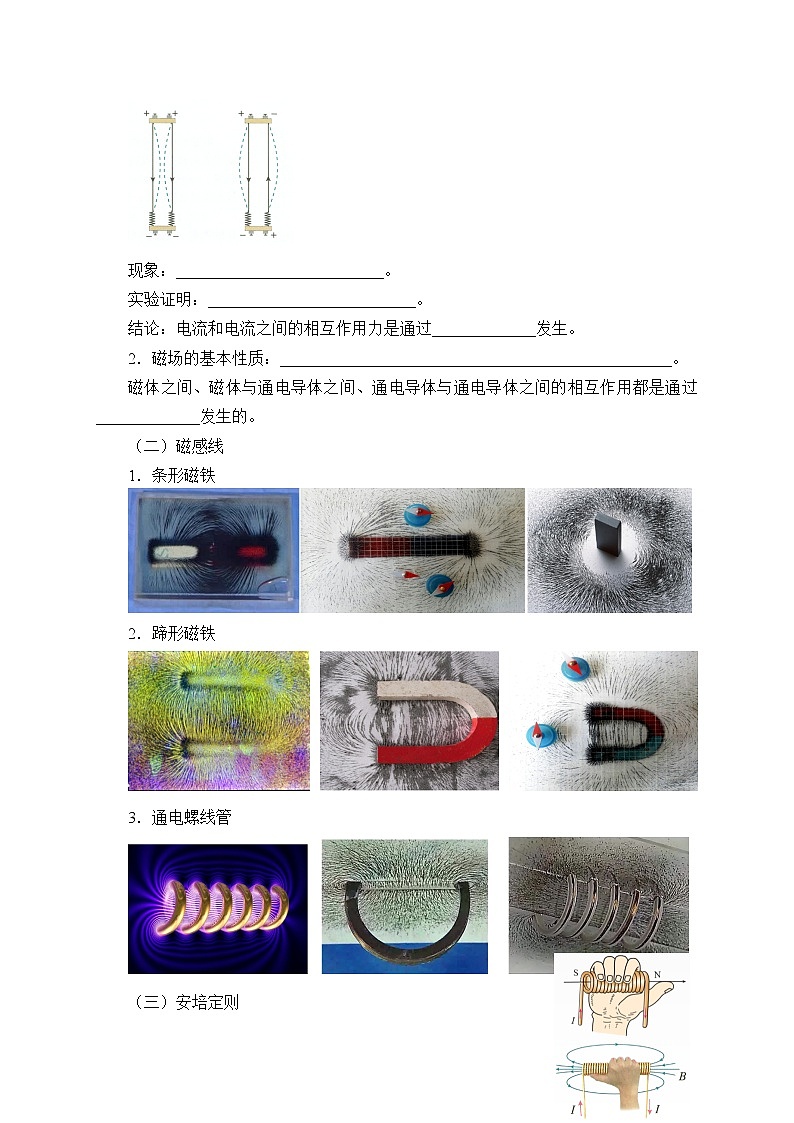

（二）磁感线

1．条形磁铁

2．蹄形磁铁

3．通电螺线管

（三）安培定则

1．安培定则：用_______握住螺旋管，让弯曲的_______所指的方向跟_______方向一致，_______所指的方向就是螺线管内部磁感线的方向。（大拇指指向螺线管_______极）

2．几种常见的电流产生的磁场

（1）直线电流

问题：可以用什么方法判断直导线周围的磁场方向呢？

安培定则：

用_______握住导线，让伸直的_______所指的方向跟_______的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向。

（2）环形电流

绘制出环形电流的磁感线

思考：环形电流的磁场方向可以用什么方法判断呢？

安培定则：

让_______弯曲的_______和环形电流的方向一致，伸直的_______所指的方向就是环形导线轴线上磁感线的方向。

【例题】如图，一束带电粒子沿水平方向平行的飞过磁针上方时，磁针的N极向纸内偏转，则这束带电离子可能是（    ）

A.向右飞行的正粒子束

B.向左飞行的正离子束

C.向右飞行的负粒子束

D.向左飞行的负离子束

3．安培分子电流假说

所有磁现象都可以归结为运动电荷（电流）之间通过磁场而发生的相互作用。

在原子、分子等物质微粒内部，存在着一种环形电流——______________，分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个_______。

【练习检测】

1．指出图中通电螺线管左侧小磁针静止时的极性。

2．在图中，线圈通电后，磁针的S极指向线圈，则电源的正极在______端。

3．如图所示，在通电线圈右侧小磁针静止时N极指向线圈，试画出线圈的绕法。

4．首先从实验中发现电流磁效应的科学家是（    ）

A．安培       B．法拉第       C．牛顿       D．奥斯特。

5．标出下列各图中小磁针静止时N极

6．确定线圈通电后小磁针的转动情况

7．标出下列各图中导线电流方向

8．如图所示，两根靠近但彼此绝缘的直导线互相垂直，通以大小相同的电流，在哪一个区域两根导线的磁场方向一致且向里（    ）

A．I区

B．II区

C．III区

D．IV区

9．如图所示，两个通电螺线管互相吸引，试画出第一个线圈的绕法。

10．在下图中，通电导线受到向上的磁场力F，试画出线圈的绕法。
