初中物理人教版九年级全册第十七章 欧姆定律综合与测试课后复习题

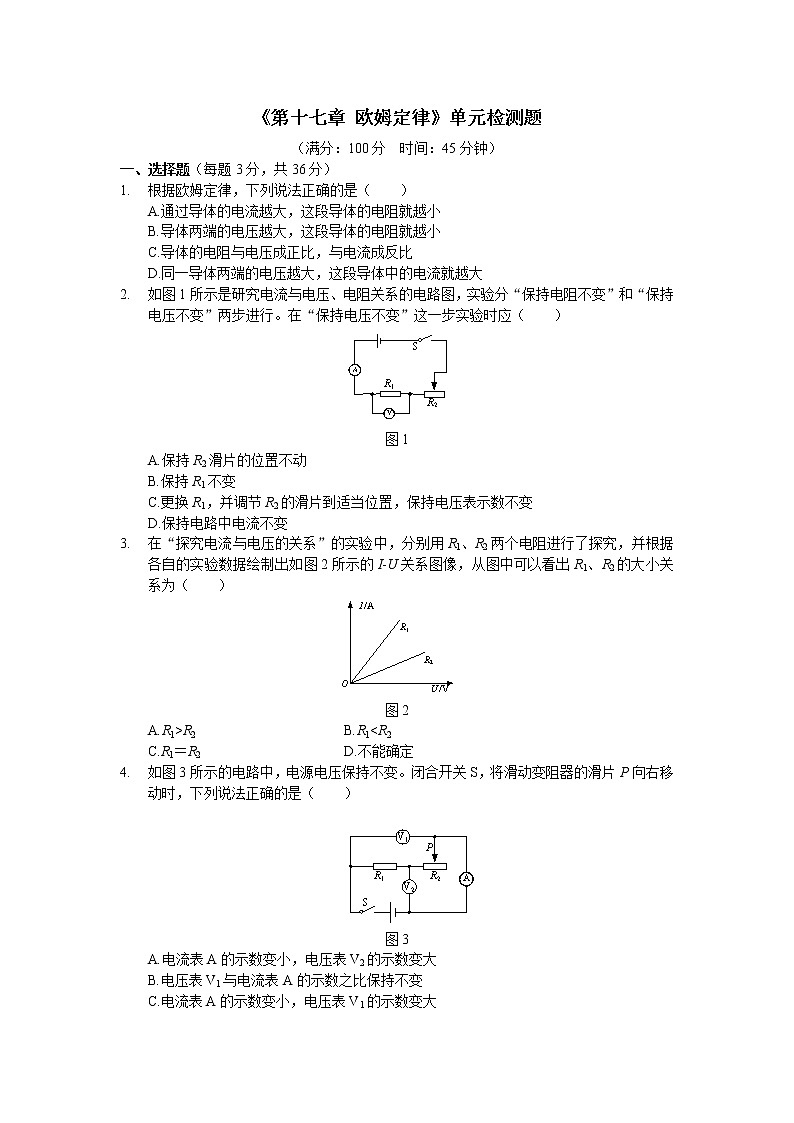

《第十七章 欧姆定律》单元检测题

（满分：100分  时间：45分钟）

一、选择题（每题3分，共36分）

1. 根据欧姆定律，下列说法正确的是（    ）
A.通过导体的电流越大，这段导体的电阻就越小
B.导体两端的电压越大，这段导体的电阻就越小
 C.导体的电阻与电压成正比，与电流成反比
D.同一导体两端的电压越大，这段导体中的电流就越大

2. 如图1所示是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。在“保持电压不变”这一步实验时应（    ）

图1

A.保持R2滑片的位置不动
B.保持R1不变
C.更换R1，并调节R2的滑片到适当位置，保持电压表示数不变
D.保持电路中电流不变

3. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图2所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（    ）

图2

A.R1>R2      B.R1<R2

C.R1＝R2      D.不能确定

4. 如图3所示的电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是（    ）

图3

A.电流表A的示数变小，电压表V2的示数变大
B.电压表V1与电流表A的示数之比保持不变
C.电流表A的示数变小，电压表V1的示数变大

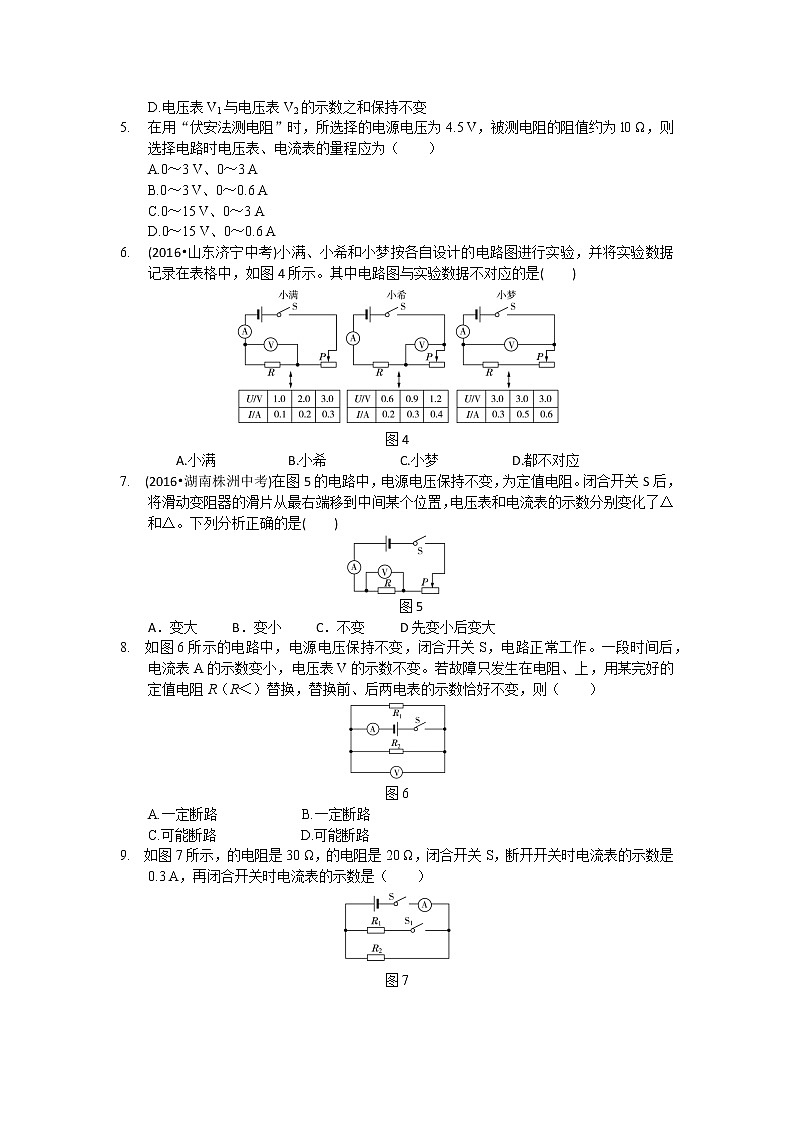

D.电压表V1与电压表V2的示数之和保持不变

5. 在用“伏安法测电阻”时，所选择的电源电压为4.5 V，被测电阻的阻值约为l0 Ω，则选择电路时电压表、电流表的量程应为（    ）
A.0～3 V、0～3 A

B.0～3 V、0～0.6 A
C.0～15 V、0～3 A

D.0～15 V、0～0.6 A

6. (2016•山东济宁中考)小满、小希和小梦按各自设计的电路图进行实验，并将实验数据记录在表格中，如图4所示。其中电路图与实验数据不对应的是(    )

图4

A.小满   B.小希   C.小梦   D.都不对应

7.  (2016•湖南株洲中考)在图5的电路中，电源电压保持不变，为定值电阻。闭合开关S后，将滑动变阻器的滑片从最右端移到中间某个位置，电压表和电流表的示数分别变化了Δ和Δ。下列分析正确的是(    )

图5

A．变大  B．变小  C．不变  D先变小后变大

8.  如图6所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。一段时间后，电流表A的示数变小，电压表V的示数不变。若故障只发生在电阻、上，用某完好的定值电阻R（R＜）替换，替换前、后两电表的示数恰好不变，则（    ）

图6

    A.一定断路            B.一定断路

    C.可能断路            D.可能断路

9.  如图7所示，的电阻是30 Ω，的电阻是20 Ω，闭合开关S，断开开关时电流表的示数是0.3 A，再闭合开关时电流表的示数是（    ）

图7

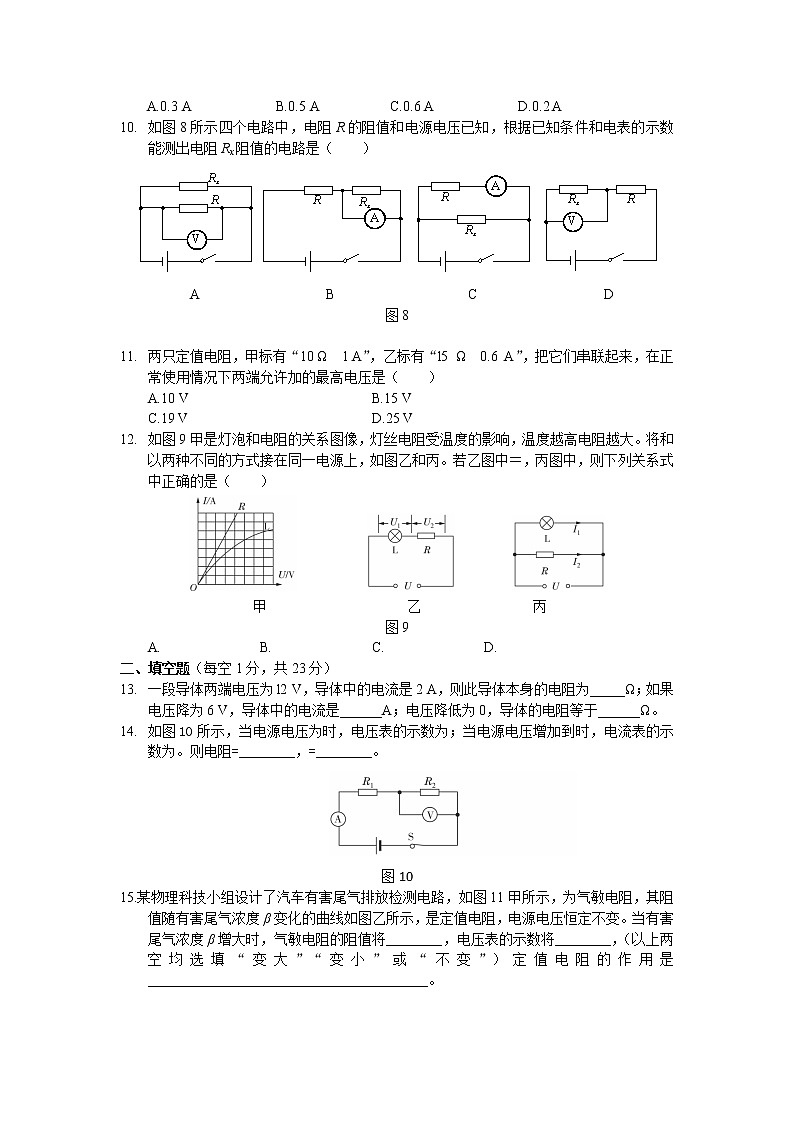

A.0.3 A            B.0.5 A          C.0.6 A            D.0.2 A

10. 如图8所示四个电路中，电阻R的阻值和电源电压已知，根据已知条件和电表的示数能测出电阻Rx阻值的电路是（    ）

          A                  B                   C                  D

图8

11. 两只定值电阻，甲标有“10 Ω  1 A”，乙标有“l5 Ω  0.6 A”，把它们串联起来，在正常使用情况下两端允许加的最高电压是（    ）
A.10 V       B.15 V

C.19 V       D.25 V

12. 如图9甲是灯泡和电阻的关系图像，灯丝电阻受温度的影响，温度越高电阻越大。将和以两种不同的方式接在同一电源上，如图乙和丙。若乙图中＝，丙图中，则下列关系式中正确的是（    ）

甲                    乙                丙

图9

A.    B.    C.    D.

二、填空题（每空1分，共23分）

13. 一段导体两端电压为l2 V，导体中的电流是2 A，则此导体本身的电阻为_____Ω；如果电压降为6 V，导体中的电流是______A；电压降低为0，导体的电阻等于______Ω。

14. 如图10所示，当电源电压为时，电压表的示数为；当电源电压增加到时，电流表的示数为。则电阻=________，=________。

图10

15.某物理科技小组设计了汽车有害尾气排放检测电路，如图11甲所示，为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，是定值电阻，电源电压恒定不变。当有害尾气浓度β增大时，气敏电阻的阻值将________，电压表的示数将________，（以上两空均选填“变大”“变小”或“不变”）定值电阻的作用是________________________________________。

图11

16. (2016•武汉中考)甲、乙两地之间沿直线架设了两条输电线。已知每条输电线每千米的电阻为0.2 Ω，现输电线在某处发生了短路，为确定短路位置，检修员在甲地将电流表接入如图12所示的电路，电压表应接在________(选填“”或“”)两点之间；若电压表和电流表示数分别为4 V和0.5 A,则短路位置离甲地________km。

图12

17. 在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图13所示。由图可知，元件乙的电阻是______Ω，分别将元件甲、乙接在电压为2 V的电源两端，则流过元件甲的电流是_______A，流过元件乙的电流是________A。

图13

18. 图14甲是小强“探究通过导体的电流与电阻关系”的实验电路(电源电压保持不变)，图乙是他依据测得的实验数据绘制的电流随电阻变化的图像。由图像可知两端的电压为_______V；当的电阻由10 更换为15 时，闭合开关后，为使两端的电压_______(选填“改变”或“不变”)，滑动变阻器的滑片应向_______(选填“”或“”)端滑动。

甲                          乙

图14

19.  (2016•西宁中考)如图15甲所示电路，电源电压不变。闭合开关后，滑片由端滑到端，电压表示数与电流表示数的变化关系如图乙所示，则可判断电源电压是________V，定值电阻的阻值是________，滑动变阻器的最大阻值为________。

甲                 乙

图15

20. 如图16为一握力计的电路示意图，、、、是四个接线柱，电表及一个定值电阻未画出，金属板固定不动，金属板可带动金属片滑动，从而与构成滑动变阻器。若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则、之间应接入_________，、之间应接入_________。(选填“定值电阻”“电流表”或“电压表”)

图16

21. 如图17所示，虚线框内有两个阻值分别为30 Ω、60 Ω的电阻，小明同学想了解其连接方式，于是用3 V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.15 A。则两个电阻的连接方式是_________。若要减小电流表的读数，可以采取的措施有___________________________。

图17

三、实验探究题（第22题8分，第23题7分，第24题6分，共21分）

22. 小彬用如图18甲所示的实验器材探究“电流与电阻的关系”，电源电压恒为，滑动变阻器上标有“  ”字样，阻值分别为、、、的定值电阻各一个。

甲                          乙

图18

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整。

(2)小彬将定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是__________(写出一种)；排除故障后，闭合开关，调节滑动变阻器的滑片，使电流表的示数如图乙所示，此时电路中的电流为__________A。

(3)将定值电阻换成定值电阻，闭合开关，为了保持__________表的示数不变，应将滑动变阻器的滑片向__________ (选填“”或“”)移动，记录此时各表的示数。

(4)将定值电阻换成定值电阻，重复步骤(3)。

(5)实验记录的多组数据如下表所示，分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成__________比。

(6)实验结束后，小彬问老师在此实验中能否换用的定值电阻进行实验。老师指导小彬分析了不能更换的原因。你认为其原因是___________________________________。

23. 某同学想利用图19甲所示电路测量的阻值。

甲                               乙

图19

(1)该实验的原理是_______(用公式表示)。

(2)根据图甲电路，连接图乙的实物图时，需将导线接到滑动变阻器的_______(选填“”或“”)接线柱。

(3)正确连接电路后，开关S闭合前应将滑片移至滑动变阻器的_______(选填“”或“”)端；闭合开关后，该同学发现，电压表示数接近电源电压，电流表无示数，该电路故障应是_______(选填“断路”或“短路”)。

(4)在实验过程中，滑动变阻器除了保护电路外，还有一个重要的作用是_______；如果用两个定值电阻和()替代滑动变阻器，组成如图20a、b、c三种电路分别进行实验，正确测得三组实验数据并记入表格中，则序号为3的实验数据应是按照图_______(选填“a”“b”或“c”)的电路进行实验测得的。

          a                    b                    c

图20

24. 某同学要测出一个电压约为40 V的电源电压（电压保持不变），可供选用的器材如下：待测电源；一块电压表（量程0～15 V）；四个阻值已知的电阻，分别为（100 Ω）、（）、（200 Ω）和（4 kΩ）；一个开关及若干导线。请合理选择器材，设计一个实验精确地测出电源电压。要求：

（1）画出实验电路图；

（2）写出实验步骤及所需测量的物理量；

（3）写出电源电压的表达式（用已知量和测量量表示）。

四、计算题（第25题8分，第26题12分，共20分）

25.  (天津中考)某兴趣小组的同学们想制作一个简易的台灯，所用小灯泡的额定电压为27 V，正常发光时灯丝的电阻为90。因身边只有电压为36 V的电源，为了保证小灯泡能正常发光，应将一个定值电阻与灯泡串联后接在电源上。请你帮他们求出该电阻的阻值。

26. 实际测量中所使用的电流表是由小量程的电流表改装而成的。图21a中G是满偏电流（即小量程电流表允许通过的最大电流）3 mA的电流表，其电阻10 Ω，要把它改装为一个量程为3 A的电流表（如图b），问：

ａ        ｂ

图21

（1）当通过小量程电流表的电流为满偏电流时，它两端的电压为多少；

（2）需要给它并联一个多大的电阻；（计算结果保留到小数点后两位数字） 

    （3）设改装后的电流表的电阻为R，比较R与的大小关系，并简单地说明理由。

《第十七章 欧姆定律》单元检测题参考答案

1. D 2. C 3. B  4. A 5. D  6. B  7.  C  8. A  9. B  10. D 11. B  12C  13. 6  1  6

15. 变小  变小  保护电路

16.   20  17. 10  0.1  0.2

18. 3  不变

19. 9  6  12

20. 电压表  定值电阻  21. 并联  减小电源电压（或只接一个电阻，或将两个电阻串联）

22. (1)如图2所示  (2)定值电阻短路(或电压表断路、短路)  0.36  (3)电压
(5)反  (6)滑动变阻器阻值太小或定值电阻阻值太大，不能将电压表调到合适位置

图2

23. (1)  (2)  (3)  断路  (4)改变待测电阻两端的电压和通过它的电流  a

24. （1）如图3所示

图3

（2）实验步骤

①按照电路图连接电路；

②闭合开关S，读出电压表的示数。

（3）表达式  电源电压U＝（或U＝）

25. 解：小灯泡正常发光时的电流(1分 )

定值电阻两端的电压(1分 )

通过定值电阻的电流(1分)

定值电阻的阻值(2分)

26解：(1)A×10 Ω=0.03 V（3分）

    (2)由于并联，所以（3分）

    ，（3分）

    (3)因为，所以（其他合理解释，均可）（3分）

解析：（1）已知小量程电流表的满偏电流和电阻，可以根据欧姆定律的变形式求出电流表满偏时的电压。

（2）由于、并联，所以可以根据并联电路中电流关系和电压关系求得需要并联的电阻的电流和电压，再根据欧姆定律的变形式＝即可求出需要并联的电阻的大小。

（3）因为电阻并联时，总电阻与分电阻的关系为，相当于增加了导体的横截面积，使并联后的总电阻小于任何一个分电阻。
