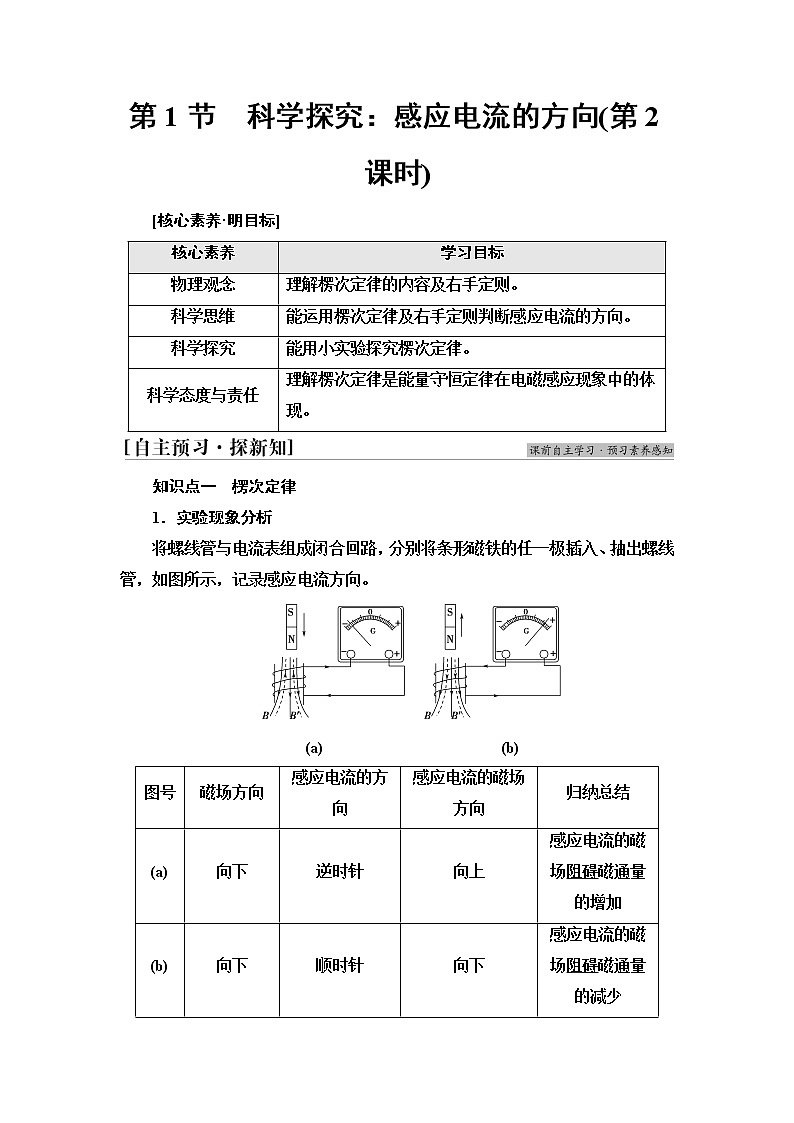

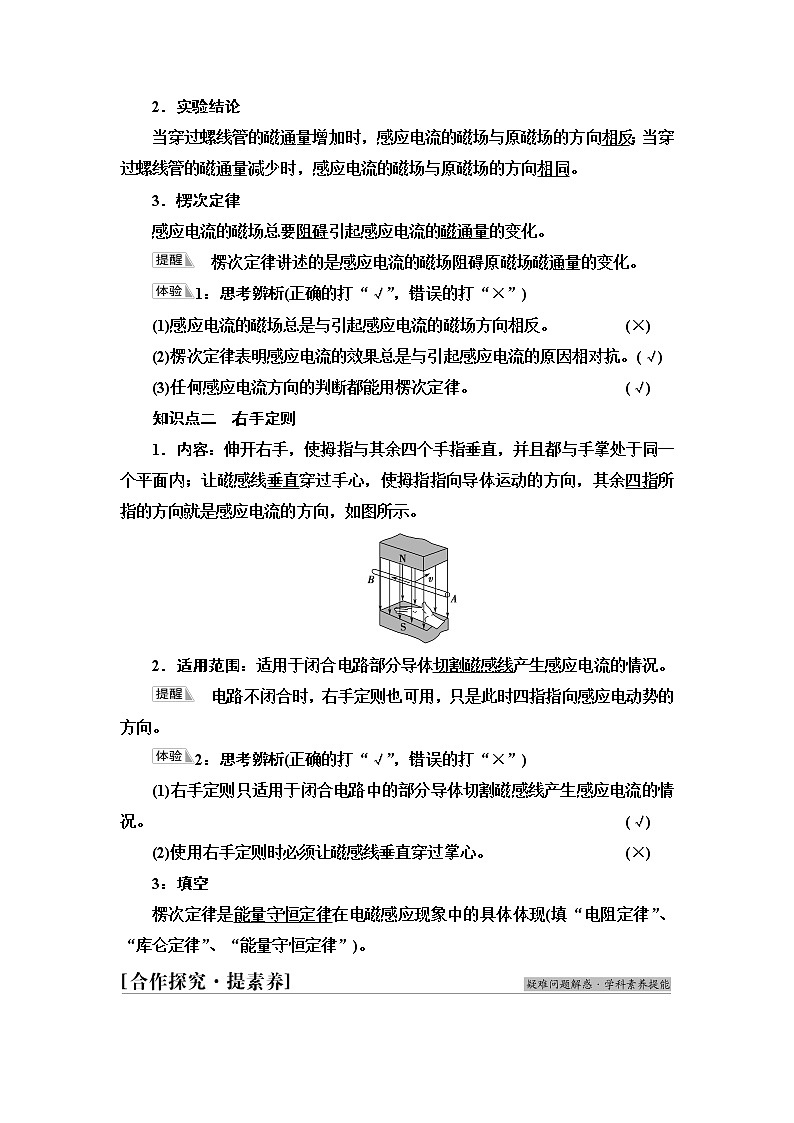

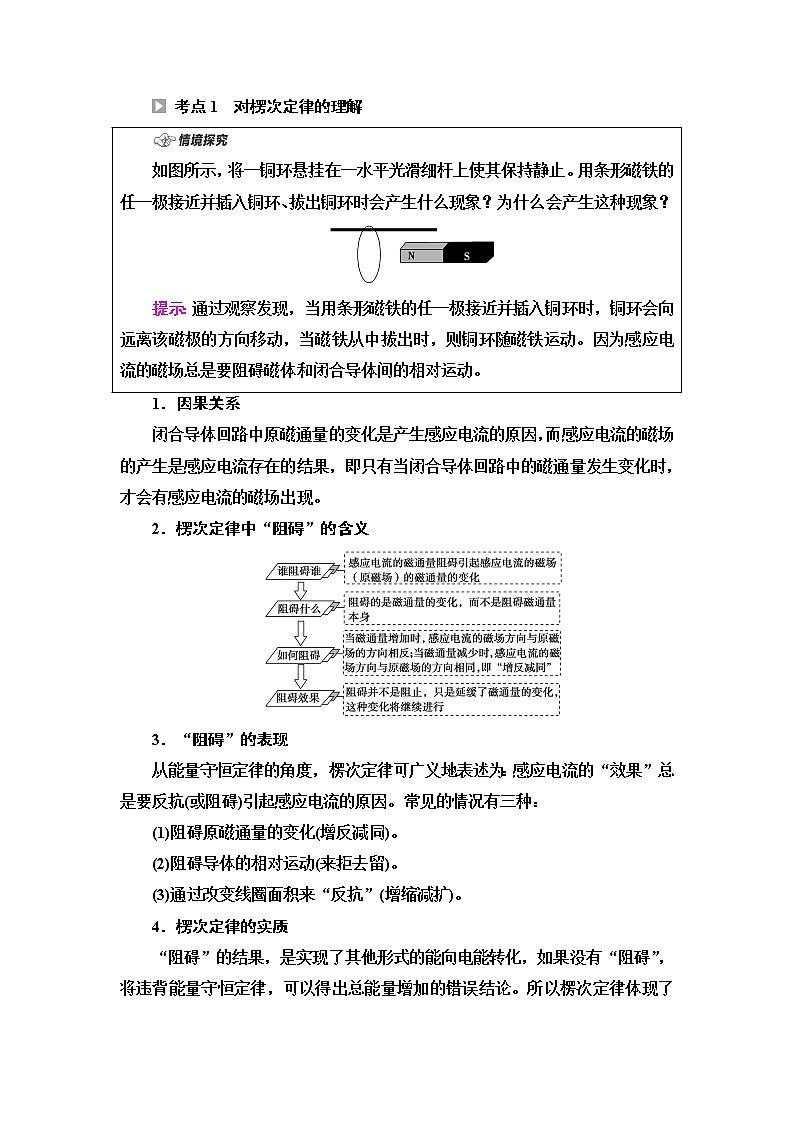

第1节　科学探究：感应电流的方向(第2课时)[核心素养·明目标]核心素养学习目标物理观念理解楞次定律的内容及右手定则。科学思维能运用楞次定律及右手定则判断感应电流的方向。科学探究能用小实验探究楞次定律。科学态度与责任理解楞次定律是能量守恒定律在电磁感应现象中的体现。知识点一　楞次定律1．实验现象分析将螺线管与电流表组成闭合回路，分别将条形磁铁的任一极插入、抽出螺线管，如图所示，记录感应电流方向。(a)　　　　　　　　　　　(b)图号磁场方向感应电流的方向 感应电流的磁场方向归纳总结(a)向下逆时针向上感应电流的磁场阻碍磁通量的增加(b)向下顺时针向下感应电流的磁场阻碍磁通量的减少2．实验结论当穿过螺线管的磁通量增加时，感应电流的磁场与原磁场的方向相反；当穿过螺线管的磁通量减少时，感应电流的磁场与原磁场的方向相同。3．楞次定律感应电流的磁场总要阻碍引起感应电流的磁通量的变化。　楞次定律讲述的是感应电流的磁场阻碍原磁场磁通量的变化。1：思考辨析(正确的打“√”，错误的打“×”)(1)感应电流的磁场总是与引起感应电流的磁场方向相反。 (×)(2)楞次定律表明感应电流的效果总是与引起感应电流的原因相对抗。 (√)(3)任何感应电流方向的判断都能用楞次定律。 (√)知识点二　右手定则1．内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌处于同一个平面内；让磁感线垂直穿过手心，使拇指指向导体运动的方向，其余四指所指的方向就是感应电流的方向，如图所示。2．适用范围：适用于闭合电路部分导体切割磁感线产生感应电流的情况。　电路不闭合时，右手定则也可用，只是此时四指指向感应电动势的方向。2：思考辨析(正确的打“√”，错误的打“×”)(1)右手定则只适用于闭合电路中的部分导体切割磁感线产生感应电流的情况。 (√)(2)使用右手定则时必须让磁感线垂直穿过掌心。 (×)3：填空楞次定律是能量守恒定律在电磁感应现象中的具体体现(填“电阻定律”、“库仑定律”、“能量守恒定律”)。 考点1　对楞次定律的理解如图所示，将一铜环悬挂在一水平光滑细杆上使其保持静止。用条形磁铁的任一极接近并插入铜环、拔出铜环时会产生什么现象？为什么会产生这种现象？提示：通过观察发现，当用条形磁铁的任一极接近并插入铜环时，铜环会向远离该磁极的方向移动，当磁铁从中拔出时，则铜环随磁铁运动。因为感应电流的磁场总是要阻碍磁体和闭合导体间的相对运动。1．因果关系闭合导体回路中原磁通量的变化是产生感应电流的原因，而感应电流的磁场的产生是感应电流存在的结果，即只有当闭合导体回路中的磁通量发生变化时，才会有感应电流的磁场出现。2．楞次定律中“阻碍”的含义3．“阻碍”的表现从能量守恒定律的角度，楞次定律可广义地表述为：感应电流的“效果”总是要反抗(或阻碍)引起感应电流的原因。常见的情况有三种：(1)阻碍原磁通量的变化(增反减同)。(2)阻碍导体的相对运动(来拒去留)。(3)通过改变线圈面积来“反抗”(增缩减扩)。4．楞次定律的实质“阻碍”的结果，是实现了其他形式的能向电能转化，如果没有“阻碍”，将违背能量守恒定律，可以得出总能量增加的错误结论。所以楞次定律体现了在电磁感应现象中能的转化与守恒，能量守恒定律也要求感应电流的方向服从楞次定律。【典例1】　关于楞次定律，下列说法正确的是(　　)A．感应电流的磁场总是要阻碍引起感应电流的磁通量的变化B．闭合电路的一部分导体在磁场中运动时，必受磁场阻碍作用C．原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场同向D．感应电流的磁场总是跟原磁场反向，阻碍原磁场的变化A　[感应电流的磁场总是要阻碍引起感应电流的磁通量的变化，选项A正确；闭合电路的一部分导体在磁场中平行磁感线运动时，不受磁场阻碍作用，选项B错误；原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场反向，选项C错误；当原磁场增强时感应电流的磁场跟原磁场反向，当原磁场减弱时感应电流的磁场跟原磁场同向，选项D错误。]对阻碍的三点理解(1)阻碍不是阻止，最终引起感应电流的磁通量还是发生了变化，是“阻而未止”。(2)阻碍不是相反。当引起感应电流的磁通量增大时，感应电流的磁场方向与引起感应电流的磁场方向相反；当引起感应电流的磁通量减少时，感应电流的磁场方向与引起感应电流的磁场方向相同。(3)涉及相对运动时，阻碍的是导体与磁体的相对运动，而不是阻碍导体或磁体的运动。[跟进训练]1．关于感应电流，以下说法中正确的是(　　)A．感应电流的方向总是与原电流的方向相反B．感应电流的方向总是与原电流的方向相同C．感应电流的磁场总是阻碍闭合电路内原磁场的磁通量的变化D．感应电流的磁场总是与原线圈内的磁场方向相反C　[由楞次定律可知，感应电流的磁场总是阻碍闭合电路内部原磁场的磁通量的变化，故C正确；如果原磁场中的磁通量是增大的，则感应电流的磁场方向就与它相反，来阻碍它的增大，如果原磁场中的磁通量是减小的，则感应电流的磁场方向就与它相同，来阻碍它的减小，故A、B、D错误。] 考点2　楞次定律的应用如图所示，观察开关闭合和断开的瞬间，电流表的指针偏转方向相同吗？为什么？提示：开关闭合和断开的瞬间，电流表的指针偏转方向不同，时而左偏，时而右偏。因为开关闭合和断开的瞬间穿过该线圈的磁通量变化情况不同，闭合时，穿过线圈的磁通量增加，断开时穿过线圈的磁通量减少。1．楞次定律应用的四步(1)确定原磁场的方向。(2)判定产生感应电流的磁通量如何变化(增加还是减少)。(2)根据楞次定律确定感应电流的磁场方向(增反减同)。(4)判定感应电流的方向。2．磁通量变化比较复杂时可以分段：把磁通量变化分成单调变化的区间来处理。【典例2】　如图所示，一水平放置的矩形线圈abcd，在细长的磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，从图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ。在这个过程中，线圈中感应电流(　　)A．沿abcd流动B．沿dcba流动C．由Ⅰ到Ⅱ是沿abcd流动，由Ⅱ到Ⅲ是沿dcba流动D．由Ⅰ到Ⅱ是沿dcba流动，由Ⅱ到Ⅲ是沿abcd流动A　[矩形线圈由位置Ⅰ到位置Ⅱ和由位置Ⅱ到位置Ⅲ两过程中，穿过线圈的磁感线方向相反。由条形磁铁的磁场可知，线圈在位置Ⅱ时穿过闭合线圈的磁通量最少(为零)，线圈从位置Ⅰ到位置Ⅱ，从下向上穿过线圈的磁通量在减少，线圈从位置Ⅱ到位置Ⅲ，从上向下穿过线圈的磁通量在增加，根据楞次定律可知感应电流的方向是abcd，A正确。]运用楞次定律判定感应电流方向的思路[跟进训练]2．如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动。金属线框从右侧某一位置由静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面。则线框中感应电流的方向是(　　)A．a→b→c→d→aB．d→c→b→a→dC．先是d→c→b→a→d，后是a→b→c→d→aD．先是a→b→c→d→a，后是d→c→b→a→dB　[一开始由静止释放到最低点过程中磁通量在减少，由楞次定律可知感应电流方向是d→c→b→a→d；越过竖直位置后，反向穿过的磁通量增加，由楞次定律可知，感应电流方向不变，B对。] 考点3　右手定则的应用(1)如图所示，导体棒ab向右做切割磁感线运动。根据楞次定律判断导体棒ab中的电流方向。提示：导体棒ab向右运动，磁通量增大，由楞次定律可知，感应电流产生的磁场与原磁场方向相反，故感应电流的方向为b→a。(2)能否找到一种更简单的方法来判断闭合回路中部分导体切割磁感线产生的电流的方向呢？提示：研究电流I的方向、原磁场B的方向、导体棒运动的速度v的方向三者之间的关系满足右手定则。1．右手定则反映了磁场方向、导体运动方向和电流方向三者之间的相互垂直关系。(1)大拇指的方向是导体相对磁场切割磁感线的运动方向，既可以是导体运动而磁场未动，也可以是导体未动而磁场运动，还可以是两者以不同速度同时运动。(2)四指指向电流方向，切割磁感线的导体相当于电源。2．楞次定律与右手定则的区别及联系规律比较内容　　　楞次定律右手定则区别研究对象整个闭合回路闭合回路的一部分，即做切割磁感线运动的导体适用范围各种电磁感应现象只适用于导体在磁场中做切割磁感线运动的情况应用用于磁感应强度B随时间变化而产生的电磁感应现象较方便用于导体切割磁感线产生的电磁感应现象较方便联系右手定则是楞次定律的特例【典例3】　如图所示，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直。金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面。现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是(　　)A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向思路点拨：(1)导体棒切割磁感线运动时，可由右手定则确定导体棒中的电流方向。(2)线圈T内感应电流的方向可由楞次定律判断。D　[金属杆PQ向右切割磁感线，根据右手定则可知PQRS中感应电流沿逆时针方向；原来T中的磁场方向垂直于纸面向里，闭合回路PQRS中的感应电流产生的磁场方向垂直于纸面向外，使得穿过T的向里的磁通量减小，根据楞次定律可知T中产生顺时针方向的感应电流。综上所述，可知A、B、C项错误，D项正确。]应用右手定则时的两点注意(1)右手定则只适用于一段导体在磁场中做切割磁感线运动的情况，导体和磁场没有相对运动不能应用。(2)右手定则判定导体切割磁感线产生的感应电动势时，四指的指向是由低电势指向高电势。[跟进训练]3．下列图中表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，导体ab上的感应电流方向为a→b的是(　　)A　　　　B　　　　C　　　　DA　[题中四图都属于闭合电路的一部分导体切割磁感线，应用右手定则判断可得：A中电流方向为a→b，B中电流方向为b→a，C中电流方向沿a→d→c→b→a，D中电流方向为b→a。故选A。]1．(多选)如图所示，当磁铁运动时，流过电阻的电流由A经R到B，则磁铁的运动可能是(　　)A．向下运动B．向上运动C．向左平移D．以上都不可能BC　[此题可通过逆向思维应用楞次定律来判定。由感应电流方向A→R→B，应用安培定则知感应电流在线圈内产生的磁场方向应是从上指向下，由楞次定律判断得线圈内磁通量的变化应是向下减小或向上增加，由条形磁铁的磁感线分布知线圈内原磁场是向下的，故应是磁通量减小，即磁铁向上运动或向左、右平移，所以B、C正确。]2．(多选)如图所示，竖直向下的匀强磁场中，有一个带铜轴的铜盘，用铜刷把盘缘和轴连接，外接一电流表，当铜盘按图示匀速转动，则(　　)A．Ⓖ中有a→b的电流B．Ⓖ中有b→a的电流C．盘面磁通量不变，不产生感应电流D．有从盘缘向盘中心的电流BD　[将铜盘看作无数个轴向铜棒组成这些“铜棒”切割磁感线产生感应电流，由右手定则可判定选项B、D正确。]3．(多选)如图所示，在条形磁铁中央位置的正上方水平固定一铜质圆环。以下判断正确的是(　　)A．释放圆环，环下落时产生感应电流B．释放圆环，环下落时无感应电流C．释放圆环，环下落时环的机械能守恒D．释放圆环，环下落时环的机械能不守恒BC　[由条形磁铁磁场分布特点可知，穿过其中央位置正上方的圆环的合磁通量为零。所以，在环下落的过程中磁通量不变，没有感应电流，圆环只受重力作用，则环下落时机械能守恒，故A、D错误，B、C正确。]4．(新情境题，以“电子天平”为背景，考查楞次定律，安培力)某电子天平原理如图所示，E形磁铁的两侧为N极，中心为S极，两极间的磁感应强度大小均为B，磁极宽度均为L，忽略边缘效应。一正方形线圈套于中心磁极，其骨架与秤盘连为一体，线圈两端C、D与外电路连接。当质量为m的重物放在秤盘上时，弹簧被压缩，秤盘和线圈一起向下运动(骨架与磁极不接触)，随后外电路对线圈供电，秤盘和线圈恢复到未放重物时的位置并静止，由此时对应的供电电流I可确定重物的质量。问题：已知线圈匝数为n，线圈电阻为R，重力加速度为g。问：(1)线圈向下运动过程中，线圈中感应电流是从C端还是从D端流出？(2)供电电流I是从C端还是从D端流入？求重物质量与电流的关系。 (3)若线圈消耗的最大功率为P，该电子天平能称量的最大质量是多少？[解析]　(1)E形磁铁的两侧为N极，中心为S极，由于线圈在该磁铁的最下面的磁通量最大，所以向下的过程中向下的磁通量增加，根据楞次定律可得，感应电流的磁场的方向向上，所以感应电流的方向是逆时针方向(从上向下看)，电流由C流出，D端流入。(2)秤盘和线圈向上恢复到未放重物时的位置并静止，说明安培力的方向向上，由左手定则即可判断出电流的方向是逆时针方向(从上向下看)，电流由C流出，由D流入。两极间的磁感应强度大小均为B，磁极宽度均为L，线圈匝数为n，左右两侧受力相等，得：mg＝2n·BIL即为：m＝I；(3)设最大称重力是mm，得mmg＝2n·BIL ①又：P＝I2R ②联立得：mm＝＝[答案]　(1)从C端流出　(2)从D端流入　m＝　(3)回归本节知识，自我完成以下问题：1．试写出楞次定律的内容？提示：感应电流的磁场总要阻碍引起感应电流的磁通量的变化。2．试写出右手定则？提示：伸开右手，让拇指与其余四指垂直，且都与手掌处于同一平面内，让磁感线垂直穿过手心，使拇指指向导体运动的方向，其余四指所指的方向就是感应电流的方向。3．楞次定律的实质是什么的表现？提示：能量的转化与守恒。
