辽宁省本溪市二十二中学2022-2023学年九年级物理上学期第二次月考模拟试卷（一）(含答案)

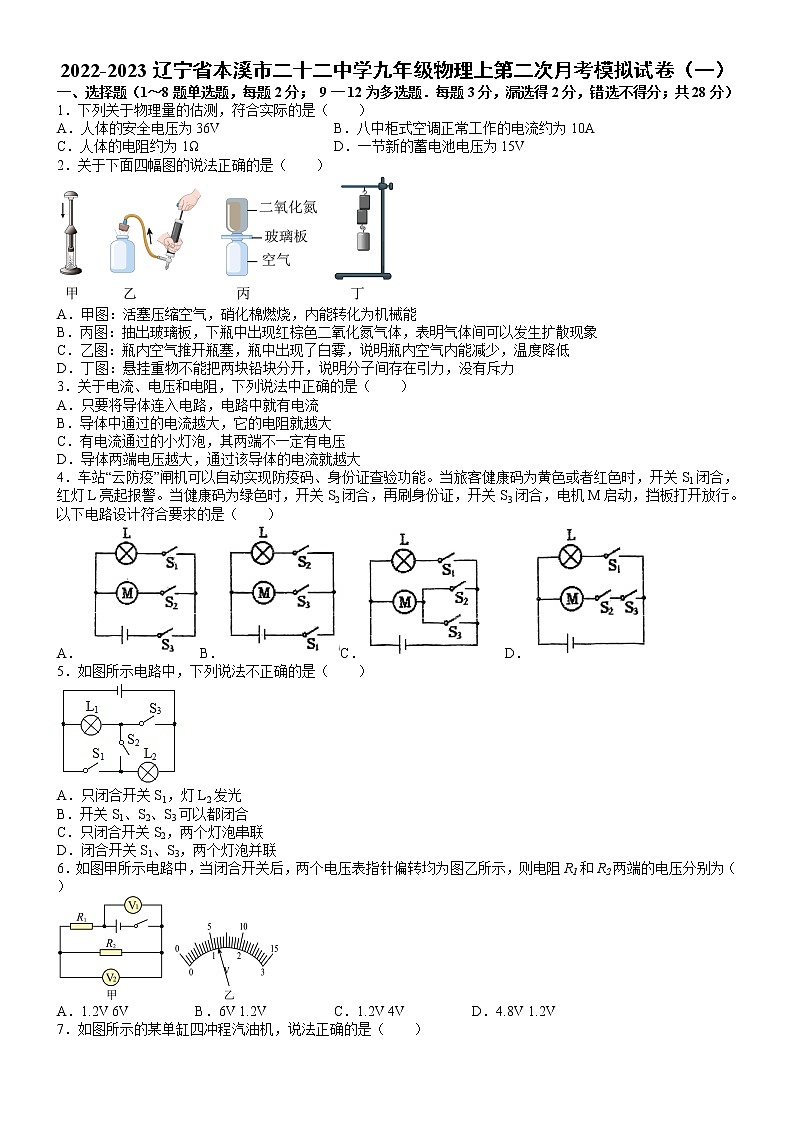

2022-2023辽宁省本溪市二十二中学九年级物理上第二次月考模拟试卷（一）

一、选择题（1～8题单选题，每题2分； 9一12为多选题．每题3分，漏选得2分，错选不得分；共28分）

1．下列关于物理量的估测，符合实际的是（　　）

A．人体的安全电压为36V B．八中柜式空调正常工作的电流约为10A

C．人体的电阻约为1Ω D．一节新的蓄电池电压为15V

2．关于下面四幅图的说法正确的是（　　）

A．甲图：活塞压缩空气，硝化棉燃烧，内能转化为机械能

B．丙图：抽出玻璃板，下瓶中出现红棕色二氧化氮气体，表明气体间可以发生扩散现象

C．乙图：瓶内空气推开瓶塞，瓶中出现了白雾，说明瓶内空气内能减少，温度降低

D．丁图：悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力

3．关于电流、电压和电阻，下列说法中正确的是（　　）

A．只要将导体连入电路，电路中就有电流

B．导体中通过的电流越大，它的电阻就越大

C．有电流通过的小灯泡，其两端不一定有电压

D．导体两端电压越大，通过该导体的电流就越大

4．车站“云防疫”闸机可以自动实现防疫码、身份证查验功能。当旅客健康码为黄色或者红色时，开关S1闭合，红灯L亮起报警。当健康码为绿色时，开关S2闭合，再刷身份证，开关S3闭合，电机M启动，挡板打开放行。以下电路设计符合要求的是（　　）

A．B．C． D．

5．如图所示电路中，下列说法不正确的是（　　）

A．只闭合开关S1，灯L2发光

B．开关S1、S2、S3可以都闭合

C．只闭合开关S2，两个灯泡串联

D．闭合开关S1、S3，两个灯泡并联

6．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（　　）

A．1.2V 6V B．6V 1.2V C．1.2V 4V D．4.8V 1.2V

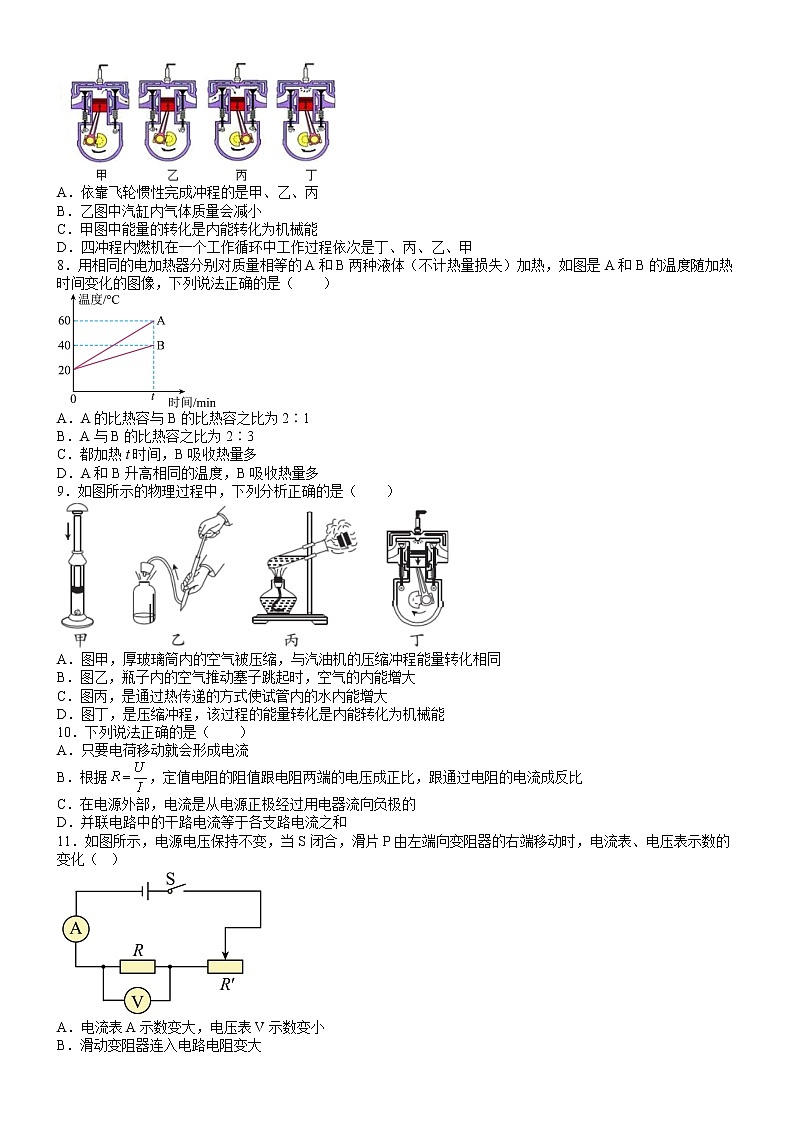

7．如图所示的某单缸四冲程汽油机，说法正确的是（　　）

A．依靠飞轮惯性完成冲程的是甲、乙、丙

B．乙图中汽缸内气体质量会减小

C．甲图中能量的转化是内能转化为机械能

D．四冲程内燃机在一个工作循环中工作过程依次是丁、丙、乙、甲

8．用相同的电加热器分别对质量相等的A和B两种液体（不计热量损失）加热，如图是A和B的温度随加热时间变化的图像，下列说法正确的是（　　）

A．A的比热容与B的比热容之比为2∶1

B．A与B的比热容之比为2∶3

C．都加热t时间，B吸收热量多

D．A和B升高相同的温度，B吸收热量多

9．如图所示的物理过程中，下列分析正确的是（　　）

A．图甲，厚玻璃筒内的空气被压缩，与汽油机的压缩冲程能量转化相同

B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大

C．图丙，是通过热传递的方式使试管内的水内能增大

D．图丁，是压缩冲程，该过程的能量转化是内能转化为机械能

10．下列说法正确的是（　　）

A．只要电荷移动就会形成电流

B．根据，定值电阻的阻值跟电阻两端的电压成正比，跟通过电阻的电流成反比

C．在电源外部，电流是从电源正极经过用电器流向负极的

D．并联电路中的干路电流等于各支路电流之和

11．如图所示，电源电压保持不变，当S闭合，滑片P由左端向变阻器的右端移动时，电流表、电压表示数的变化（   ）

A．电流表A示数变大，电压表V示数变小

B．滑动变阻器连入电路电阻变大

C．电路总电阻变大，根据欧姆定律得到电路电流变小

D．两表示数的比值不变

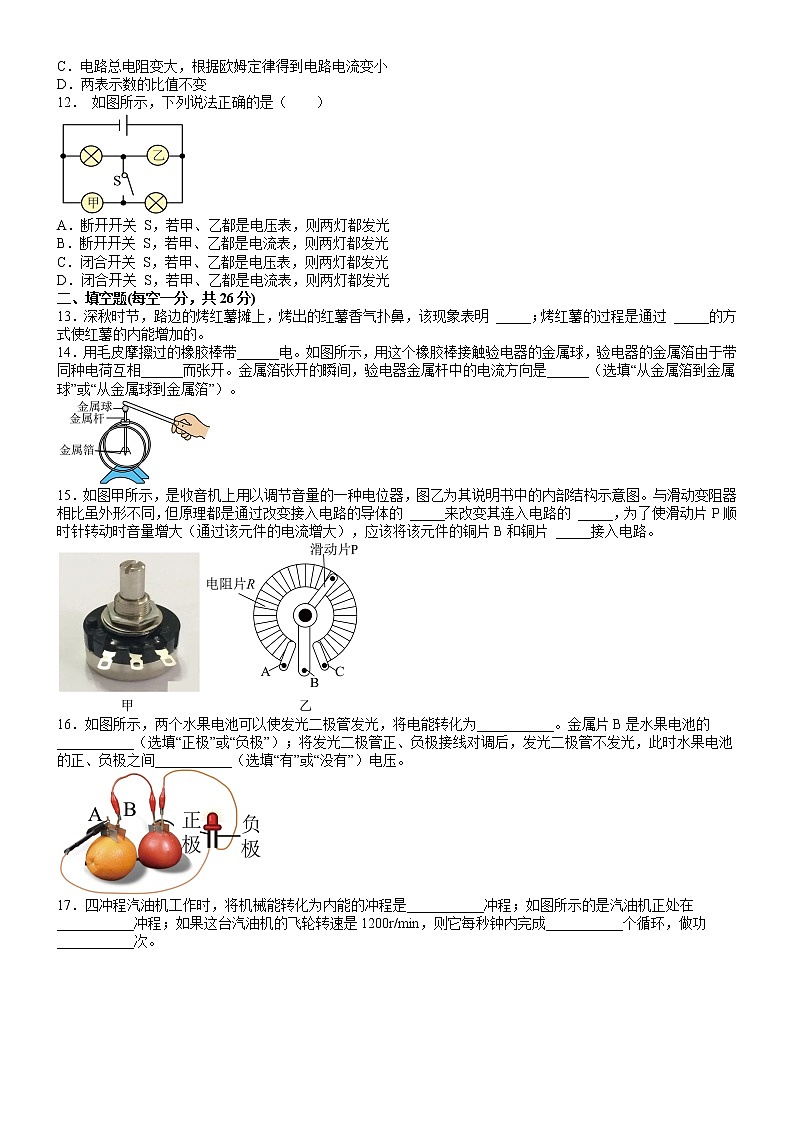

12． 如图所示，下列说法正确的是（　　）

A．断开开关 S，若甲、乙都是电压表，则两灯都发光

B．断开开关 S，若甲、乙都是电流表，则两灯都发光

C．闭合开关 S，若甲、乙都是电压表，则两灯都发光

D．闭合开关 S，若甲、乙都是电流表，则两灯都发光

二、填空题(每空一分，共26分)

13．深秋时节，路边的烤红薯摊上，烤出的红薯香气扑鼻，该现象表明 _____；烤红薯的过程是通过 _____的方式使红薯的内能增加的。

14．用毛皮摩擦过的橡胶棒带______电。如图所示，用这个橡胶棒接触验电器的金属球，验电器的金属箔由于带同种电荷互相______而张开。金属箔张开的瞬间，验电器金属杆中的电流方向是______（选填“从金属箔到金属球”或“从金属球到金属箔”）。

15．如图甲所示，是收音机上用以调节音量的一种电位器，图乙为其说明书中的内部结构示意图。与滑动变阻器相比虽外形不同，但原理都是通过改变接入电路的导体的 _____来改变其连入电路的 _____，为了使滑动片P顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片 _____接入电路。

16．如图所示，两个水果电池可以使发光二极管发光，将电能转化为___________。金属片B是水果电池的___________（选填“正极”或“负极”）；将发光二极管正、负极接线对调后，发光二极管不发光，此时水果电池的正、负极之间___________（选填“有”或“没有”）电压。

17．四冲程汽油机工作时，将机械能转化为内能的冲程是___________冲程；如图所示的是汽油机正处在___________冲程；如果这台汽油机的飞轮转速是1200r/min，则它每秒钟内完成___________个循环，做功___________次。

18．在图所示的电路中，电源电压保持不变，闭合电键S（已知电阻、滑动变阻器中仅有一个出现了故障）；

①若发现三个电表中有一个电表无示数，电路中的故障可能是 __________；若发现三个电表中有两个电表无示数，电路中的故障可能是____________。

②接着继续观察发现V1无示数，A、V2有示数，且移动变阻器的滑片P；若电流表的示数发生了改变，则故障一定是____________；若电压表V2的示数不变，则故障一定是___________。

19．如图甲所示的电路，电源电压U＝10V恒定不变，闭合开关S后，表的示数为7V；表的示数为5V，则R2两端电压为______V。如图乙所示，闭合开关S后，表的示数为1.7A，表的示数为1.2A、表的示数为2.5A，则通过R2和R3的电流分别为______A和A______。

20．如图所示，是A、B两种燃料完全燃烧放的热量Q与其质量m的关系图，从图中可看出A燃料的热值______B燃料的热值（大于/小于/等于），在标准大气压下，若B燃料的热值为7×106J/kg，则1kg的B燃料完全燃烧释放的热量为______J，其中有60%的热量被质量为10kg、初始温度为20oC的水吸收，c水＝4.2×103J/（kg•oC），则水的温度将升高______oC。

21．如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图2所示，则电源电压为U=___________V，R1的阻值为___________Ω。

三、作图题（每题3分，共9分）

22．在如图所示电路的〇中填入电流表或电压表的符号，使所有电表和用电器均能够正常工作。

23．如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮。按要求连接实物图并画出相应的电路图。

24．如图所示，有带风叶的小电动机一只，电热丝R一段，开关两只，插头一只，导线若干。利用这些器材可以连成一个有冷热两挡风的电吹风电路。要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风。

（1）请你在虚线框内画出电路图；

（2）请你按要求将图中的元件连接起来。

四、简答题（共3分）

25．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。

(1)导体AB和BC比较，哪段电阻大？请说明理由。

(2)将导体AB和BC串联后接入电路中，闭合开关后，两段导体中的电流大小关系如何？

五、计算题（每题9分，共18分）

26．某饰品加工厂有酒精喷灯加工饰品，张师傅在 1 分钟内用去酒精500g，被加工的一只质量为1kg的铜饰品温度从20℃升高到1020℃，[已知：c铜=0.39×103 J/（kg·℃）， 酒精热值为3.0×107J/kg]求：

（1）铜饰品吸收的热量是多少？

（2）酒精完全燃烧放出的热量是多少？

（3）酒精喷灯的效率是多少？

27．目前，“节能减排”已引起全球关注。如何减少能耗，提高汽车发动机的效率越来越受到人们的重视。大多数家用汽车的发动机均为汽油机，它把汽油燃烧产生的内能部分转化成机械能，再通过传动机构将动力传给车轮使汽车行驶。汽车发动机的效率是汽车的经济性能指标之一、下表是汽车厂家提供的某款汽车在某次测试过程的部分参数，请你计算完成该次测试过程中的下列问题。（说明：测试过程汽车始终在平直公路上以100km/h的速度匀速行驶。）

（1）消耗的汽油的质量是多少？

（2）汽车发动机所做的有用功是多少？

（3）汽车发动机的效率是多少？

六、实验题（每空1分，共36分）

28．如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和初温也相同。

（1）为了比较不同物质吸热能力：

①应选择___________两图进行实验；

②实验时，不同物质吸热的多少应通过___________来控制（选填“温度计示数”或“加热时间”）；

③如果质量相等的A、B两种液体，吸热后温度随时间变化的图像如图丁所示，由图可知液体___________吸热能力强；

（2）为了比较不同燃料的热值；

①应选择___________两图进行实验；

②小明利用选好的装置进行实验，同时点燃燃料后，对两只烧杯内的液体加热，记录燃烧相同时间液体升高的温度。小明设计的方案存在明显的缺陷，请你帮他指出来并加以修改。缺陷：___________，修改为：___________。

29．小李在“探究并联电路的电流规律”实验中，设计了如图甲所示的电路。

（1）连接电路时，开关应处于________（选填“断开”或“闭合”）状态；闭合开关前，小李发现电流表的指针指向“0”刻度线左边，原因是________；

（2）如图乙是小李准备测A点电流的实物图，图中还差一根线，请你用笔代替线将它连接完整__________；然后再闭合开关，发现一灯不亮，但电流表有示数，若只有L1或L2中的一处发生故障，则故障是________；

（3）排除故障后，小李完成了一次实验，并把数据记录在表中，如图所示，他便得出结论：并联电路中干路电流________（选填“大于”、“小于”或“等于”）各支路电流之和；同组的小王认为实验次数太少，应该更换________（选填“不同”或“相同”）规格的小灯泡重复多次实验；

（4）他们按照上面的操作重复做了几次实验，得到了多组数据，其目的是________；

A．多次测量求平均值，减小误差

B．寻找普遍规律，避免偶然性

（5）最后他们在交流环节发现，在原有的实验器材上，将电流表安装在C点，另外再添加一个元件，便可以不用更换电流表的位置测出三个点的电流。下列元件中不能实现上面要求的是________（选填字母）。

A．开关　　B．电流表　　C．电源

30．某物理兴趣小组在进行“探究串联电路中的电压规律”实验时，电路图设计如图所示。

（1）小李同学按照“先串后并”的思路先完成串联主回路的连接，方法是：从电源的正极出发依次连接开关、灯泡L1、灯泡L2和电源负极。试触开关发现L2发光，L1不发光。出现灯泡L1不发光的原因可能是_____（填写选项字母即可）；

A．通过L1的电流比L2的电流小            B．灯泡L1的灯丝断了

C．灯泡L1的灯座处可能短路了            D．灯泡L1靠近电源正极

（2）排除故障后，小李在测出L1两端的电压后断开开关，准备拆下电压表，改接在B、C之间去测L2两端的电压值时，同组的小王认为小李的操作太麻烦，只需将与A点相连的导线直接改接到C点即可。小王的办法是_____（选填“正确”或“不正确”）的，原因是：这样改接后会导致_____；

（3）小李用电压表测出L1两端电压为U1，L2两端电压为U2，L1和L2两端电压为U3，将数据记录到设计的表格中并由此得出实验结论串联电路中电源两端电压等于各用电器两端电压之和。其不足之处是：①_____；②_____；

（4）连接电路时，粗心的小张不小心将电压表串联在电路中，闭合开关后，电压表_____（选填“有”或“无”）示数，灯泡的发光情况是_____（填写选项字母即可）。

A．两盏灯都不发光

B．只有一盏灯发光

C．两盏灯都发光

31．如图所示，是“探究影响导体电阻大小的因素”的实验装置：

（1）实验中，连接电路时开关应该______；

（2）实验中通过电流表示数比较电阻丝电阻的大小，小灯泡的作用是______；

（3）要探究导体电阻与导体材料是否有关，应将______两根电阻丝接入电路中；

（4）若将A、C两根电阻丝接入电路中，电流表的示数不同，初步得到的结论是：当材料和长度相同时，导体的电阻跟______有关，我们把这种实验方法称为______；

（5）小明把一根白炽灯的钨丝接入电路，并用酒精灯加热，发现小灯泡的亮度逐渐变暗，得出导体的电阻还可能跟______有关的结论。

32．为了探究“通过导体的电流与导体电阻的关系”，小明采用了如图甲所示的实物图。实验供选择的定值电阻有5个，阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，电源电压恒为4.5V，滑动变阻器的最大阻值为30Ω。

（1）小明连接了如图甲的实验电路，闭合开关，调节滑动变阻器的滑片，电压表示数______（选填“改变”或“不变”）。经检查发现电路中有一根导线连接错误，请在该导线上打“×”，并将电路连接正确；______

（2）排除故障后，小明首先用5Ω电阻实验，闭合开关后发现，无论怎么移动滑片，电流表指针无偏转，电压表指针迅速满偏，则电路中的故障可能是______（填字母）

A．开关断路 B．滑片接触不良 C．电阻断路 D．电流表短路

（3）小明根据实验数据在乙图中描点，则阴影部分的面积表示_____，其数值为______；

（4）实验中，改变滑动变阻器阻值的目的是______；

（5）第2次实验中，他将5Ω电阻换成10Ω，如果滑片仍然停留在第1次实验的位置，小明应向______（选填“左”或“右”）端移动滑片，同时，眼睛应注视______（选填“滑片”、“电流表示数”或“电压表示数”）；

（6）此实验可得结论：当电压一定时，导体的电流与电阻成______。

参考答案：

1．B

2．C

3．D

4．D

5．B

6．D

7．A

8．A

9．AC

10．CD

11．BCD

12．BC

13．     扩散     热传递

14．     负     排斥     从金属箔到金属球

15．     长度     电阻     C

16．     光能     负极     有

17．     压缩     做功     10     10

18．     短路或短路     断路或断路     短路     短路

19．     2     0.4     1.3

20．     小于     7×106     80

21．     3     5

22．

23． ，

24．

25．(1)AB，因为导体AB与BC的材料、长度相同，AB的横截面积小于BC的横截面积；(2)相等

26．（1）；（2）；（3）

27．（1）7kg；（2）1.008×108J；（3）32%

28．     甲、丙     加热时间     B     甲、乙     两种燃料燃烧相同的时间不能保证燃烧的质量相等    ]改进的方案为：点燃两种燃料给烧杯内的液体加热，直至它们完全燃烧，记录并比较两温度计示数的变化。

29．     断开     电流表指针没有调零          灯泡L2断路     等于     不同     B     C

30．     C     不正确

     电压表正负接线柱接反     实验中用规格相同的灯泡     只做了一次实验，得出结论带有偶然性     有     A

31．     断开     见解析     A、D     导体的横截面积     控制变量法     导体温度

32．     不变          C     电压     2V     保持定值电阻两端电压不变     右     电压表示数     反比
