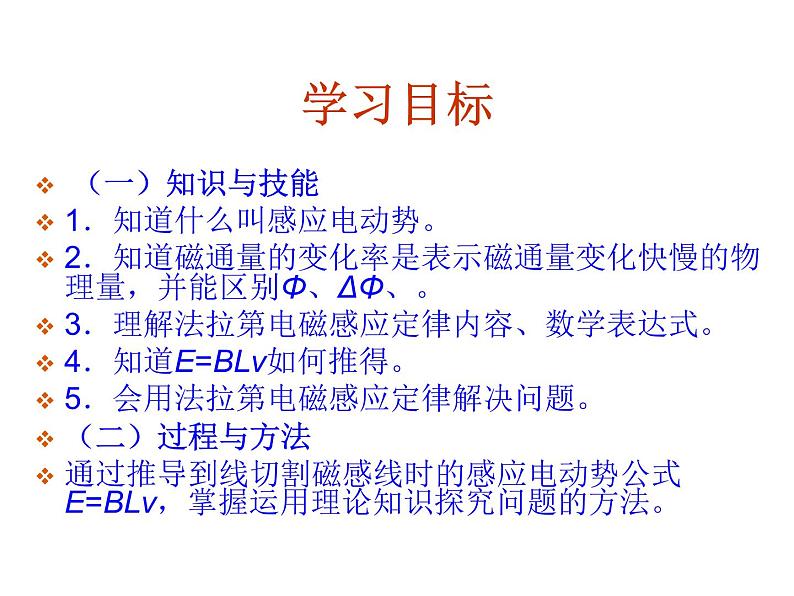

（一）知识与技能1．知道什么叫感应电动势。2．知道磁通量的变化率是表示磁通量变化快慢的物理量，并能区别Φ、ΔΦ、。3．理解法拉第电磁感应定律内容、数学表达式。4．知道E=BLv如何推得。5．会用法拉第电磁感应定律解决问题。（二）过程与方法通过推导到线切割磁感线时的感应电动势公式E=BLv，掌握运用理论知识探究问题的方法。
利用磁场产生电流的现象

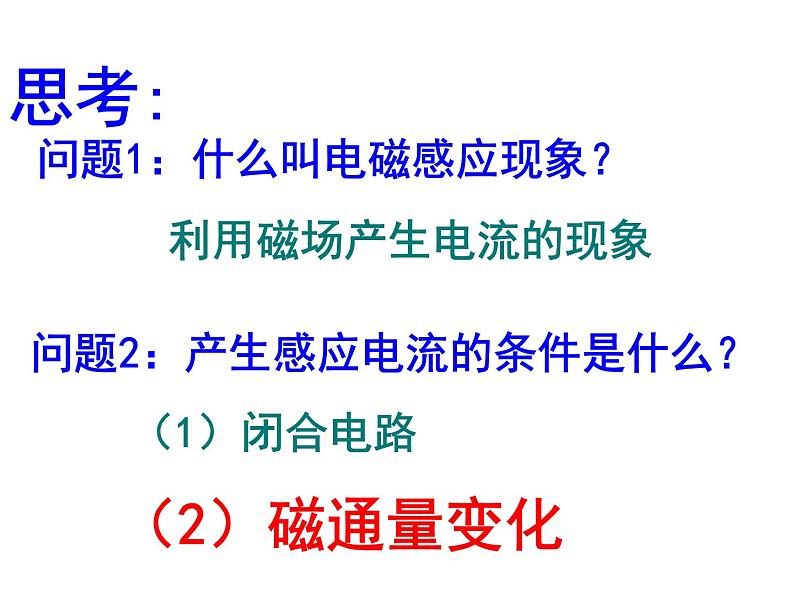

问题1：什么叫电磁感应现象？
问题2：产生感应电流的条件是什么？

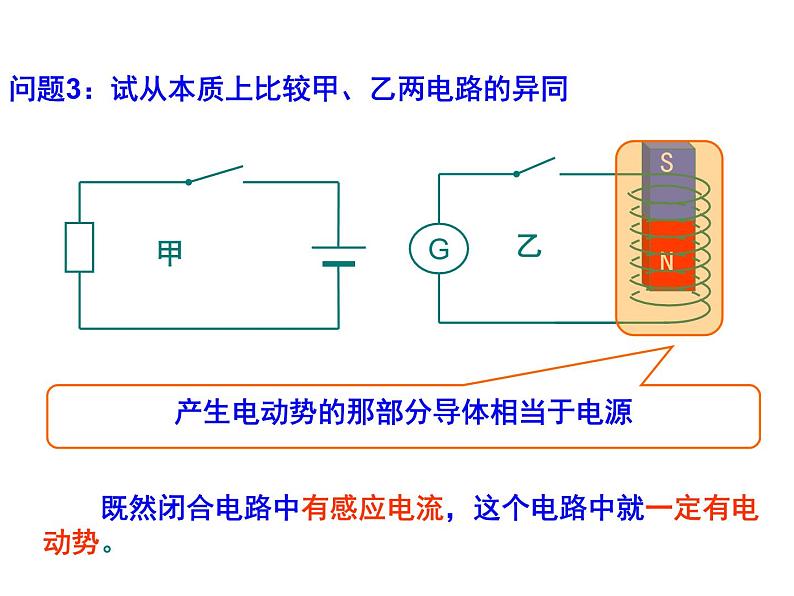

问题3：试从本质上比较甲、乙两电路的异同
既然闭合电路中有感应电流，这个电路中就一定有电动势。
产生电动势的那部分导体相当于电源

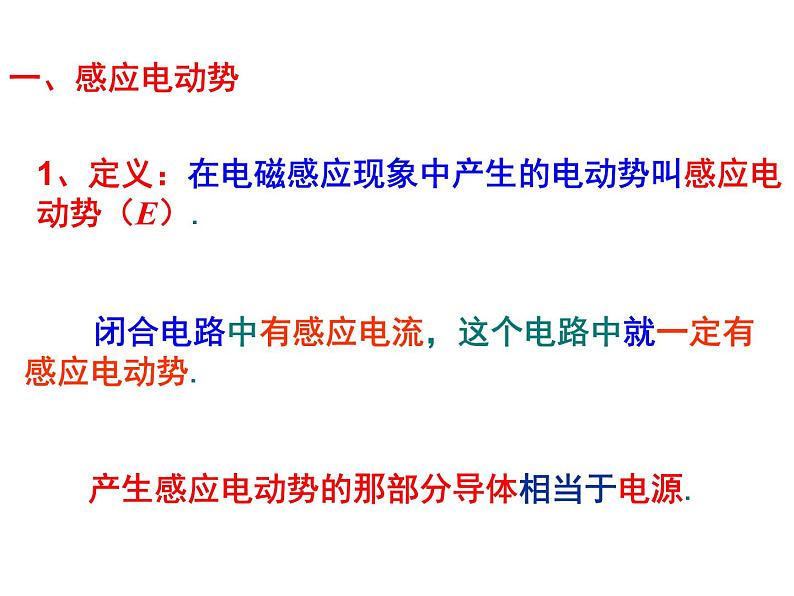

1、定义：在电磁感应现象中产生的电动势叫感应电动势（E）.
闭合电路中有感应电流，这个电路中就一定有感应电动势.
产生感应电动势的那部分导体相当于电源.

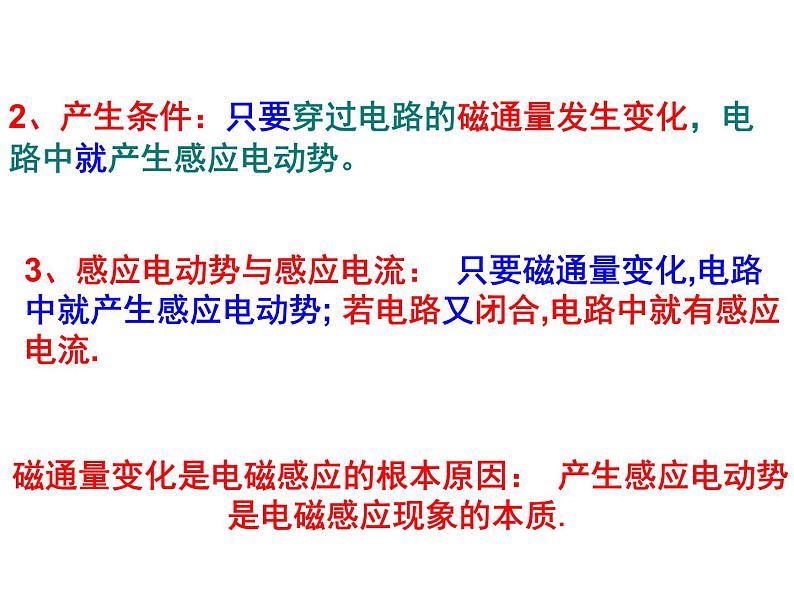

2、产生条件：只要穿过电路的磁通量发生变化，电路中就产生感应电动势。
3、感应电动势与感应电流： 只要磁通量变化,电路中就产生感应电动势; 若电路又闭合,电路中就有感应电流.
磁通量变化是电磁感应的根本原因： 产生感应电动势是电磁感应现象的本质.

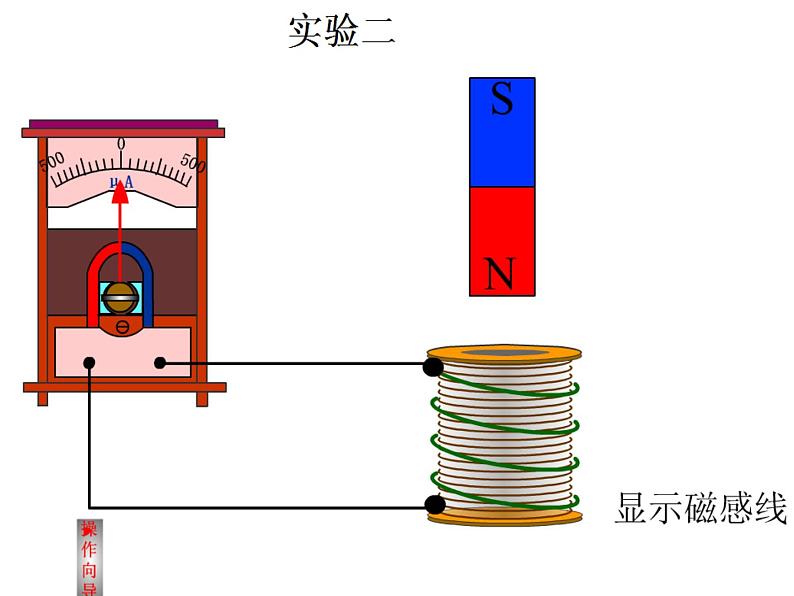

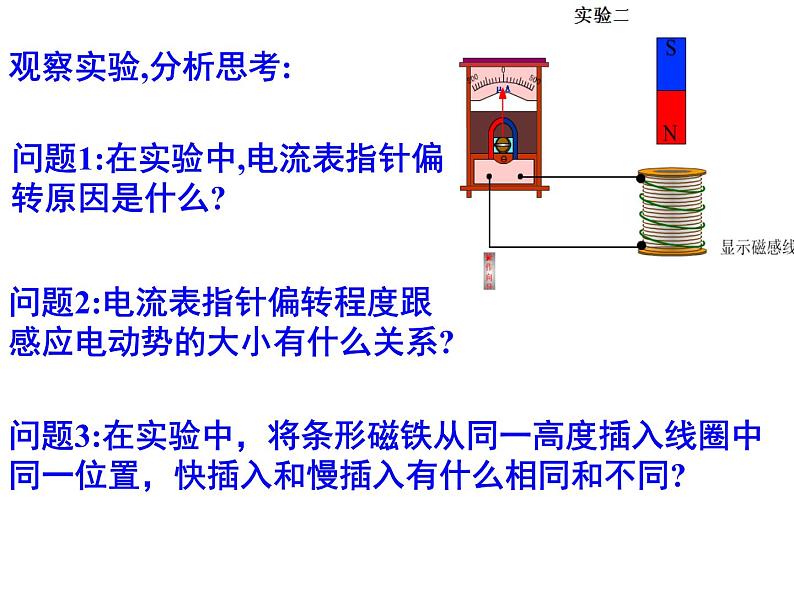

问题1:在实验中,电流表指针偏转原因是什么?
问题2:电流表指针偏转程度跟感应电动势的大小有什么关系?
问题3:在实验中，将条形磁铁从同一高度插入线圈中同一位置，快插入和慢插入有什么相同和不同?
问题1：在实验中，电流表指针偏转原因是什么？
总电阻一定时,E越大,I越大,指针偏转越大.
问题2：电流表指针偏转程度跟感应电动势的大小有什么关系？
产生的E(I)大小不等
磁通量变化越快，感应电动势越大。
二、法拉第电磁感应定律
电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。
注意：公式中Δφ取绝对值，不涉及正负，感应电流的方向另行判断。
问题1：磁通量大,磁通量变化一定大吗?
问题2：磁通量变化大,磁通量的变化率一定大吗?
(可以类比速度、速度的变化和加速度.)
磁通量的变化率和磁通量、磁通量的变化无直接关系:磁通量大(小,零)，磁通量的变化率不一定大(小,零);磁通量的变化大(小)，磁通量的变化率不一定大(小).
3、理解:Φ、△Φ、ΔΦ/Δt的意义
有一个50匝的线圈，如果穿过它的磁通量的变化率为0.5Wb/s，求感应电动势。
一个100匝的线圈，在0.5s内穿过它的磁通量从0.01Wb增加到0.09Wb。求线圈中的感应电动势。
回路在时间t内增大的面积为：
穿过回路的磁通量的变化为：
（V是相对于磁场的速度）
三、导体切割磁感线时的感应电动势
如图所示闭合线框一部分导体ab长l,处于匀强磁场中，磁感应强度是B，ab以速度v匀速切割磁感线，求产生的感应电动势
若导体运动方向跟磁感应强度方向有夹角(导体斜切磁感线)
2、导线的长度L应为有效长度
1、导线运动方向和磁感线平行时, E=0
3、速度v为平均值(瞬时值), E就为平均值(瞬时值)
如图，匀强磁场的磁感应强度为B，长为L的金属棒ab在垂直于B的平面内运动，速度v与L成θ角，求金属棒ab产生的感应电动势。
(1) ①求出的是平均感应电动势, E和某段时间或某个过程对应； ②求出的是瞬时感应电动势，E和某个时刻或某个位置对应.
(2)①求出的是整个回路的感应电动势； ②求出的是某部分导体的电动势。回路中感应电动势为零时，回路中某段导体的感应电动势不一定为零。
(1)公式①中的时间趋近于0时，则E为瞬时感应电动势
(2)公式②中v若代表平均速度，则E为平均感应电动势。
公式①和公式②是统一的.
