第十四章 欧姆定律
14.2 变阻器
观察与思考
音响和台灯是通过什么方法来调节音量和亮度的呢？
学习目标
知道变阻器在生活中的应用有哪些。
能说出滑动变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理。
能够把滑动变阻器正确连入电路中来改变电路中电流及用电器两端的电压。
沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？ 你认为灯泡的亮度为什么会这样变化？
现象：小灯泡的亮度随着夹子在铅笔芯上移动发生连续的变化，接入电路的笔芯越短，电阻越小，小灯泡越亮。
想想做做
实验观察
启发：
改变连入电路中的电阻线的长度，可以改变接入电路中的电阻，从而可以改变电路中的电流。
变阻器
能改变接入电路中电阻大小的元件叫作变阻器。
滑动变阻器
电阻箱
认识滑动变阻器
1.工作原理： 改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。2.图示：右图
结构示意图
实物图
接线柱
滑片
金属棒
线圈
瓷筒
3.滑动变阻器的结构
应串联在电路中，接入两个接线柱，AB 中一个，CD 中一个，即要“一上一下”。
接A、C=接A、D
接B、C=接B、D
滑动变阻器的接法
滑动变阻器的使用
实验：用滑动变阻器改变小灯泡的亮度
变阻器通常标有最大电阻和允许通过的最大电流，使用时要根据需要进行选择，不能使通过的电流超过最大值，否则会烧坏变阻器。通常在使用前应将电阻调节到最大。
想一想：连通电路前应将滑片放到什么位置上？
动画演示：用滑动变阻器改变小灯泡的亮度
点击按钮播放动画
视频演示
用滑动变阻器改变小灯泡的亮度点击右图观看实验
如图甲、乙、丙分别表示三个滑动变阻器使用时的连接方法，当滑片P都向右移动时，滑动变阻器电阻值改变的情况分别是甲_______，乙_______，丙______。( 均选填“变大”“变小”或“不变")
变小
变大
不变
练一练
电位器
变阻器的应用
电位器
结构图
变阻器的应用

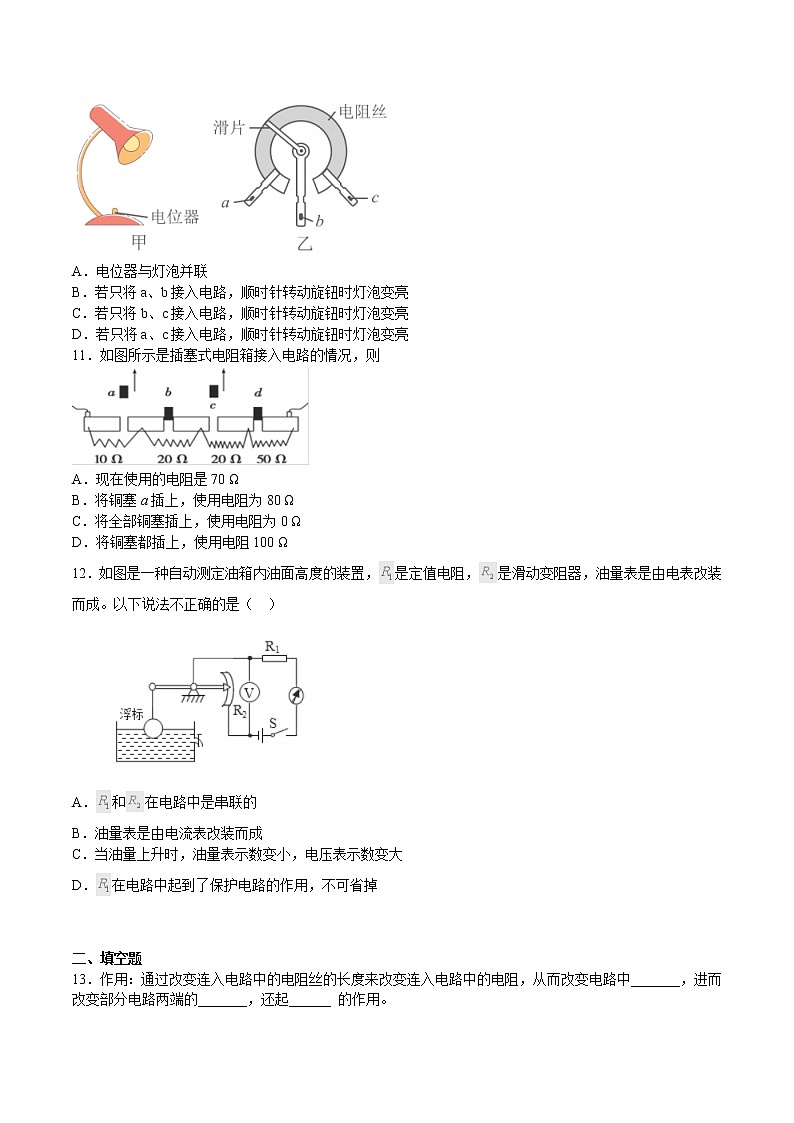

图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a，b，c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）A．电位器与灯泡并联 B．若只将a、b接入电路，顺时针转动旋钮时灯泡亮度不变 C．若只将a、c接入电路，顺时针转动旋钮时灯泡变暗 D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
练一练
温馨提示：若将图乙中a、c接入则接入了全部电阻片，不能改变电阻大小，接线时a、c只能选择其一接入电路。
D
变阻器-电阻箱
内部结构
旋钮式电阻箱
电阻箱： 能表示出阻值的变阻器。
旋钮式电阻箱
电阻箱读数
读数方法：指针所指数值乘以倍率后相加。2016Ω
变阻器的应用-油量表
变阻器
变阻器
应用
可调亮度的台灯
元件符号
定义
工作原理：改变连接在电路中的电阻线长度
连接方式：“一上一下”串联在电路中
作用：改变电路中电阻、电流、电压、保护电路
可调温度的电热毯，电饭锅等
课堂小结

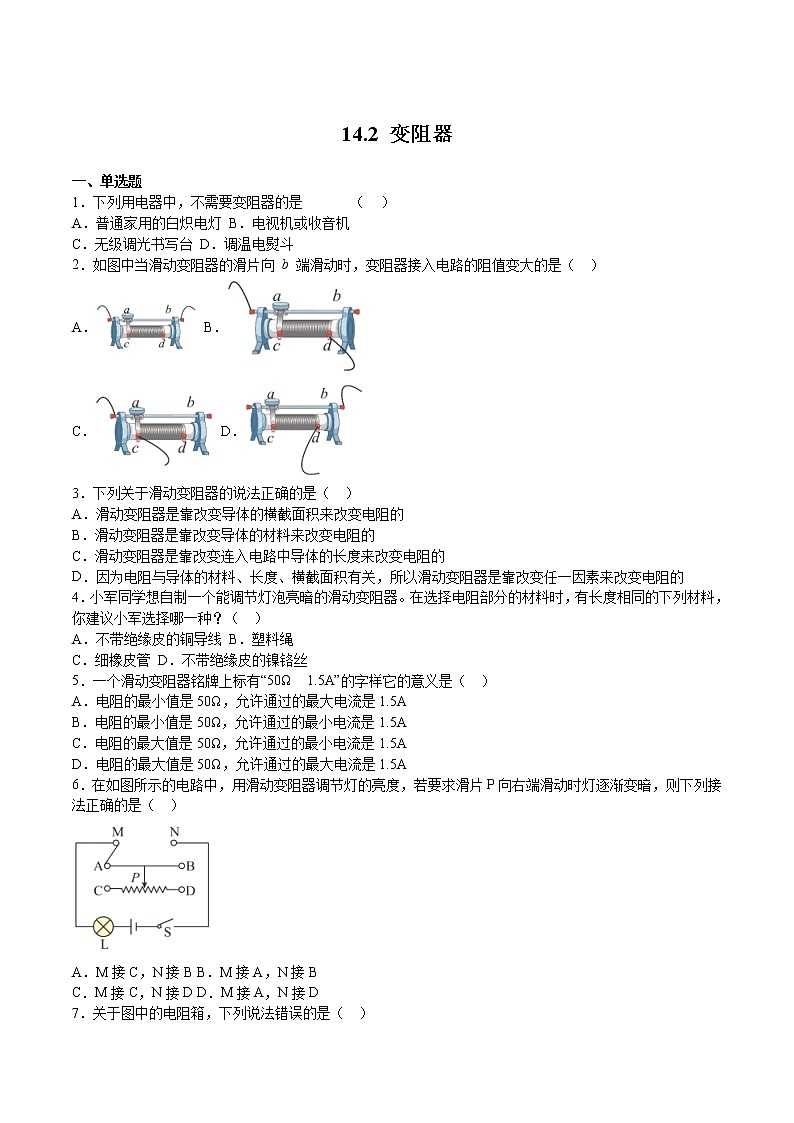

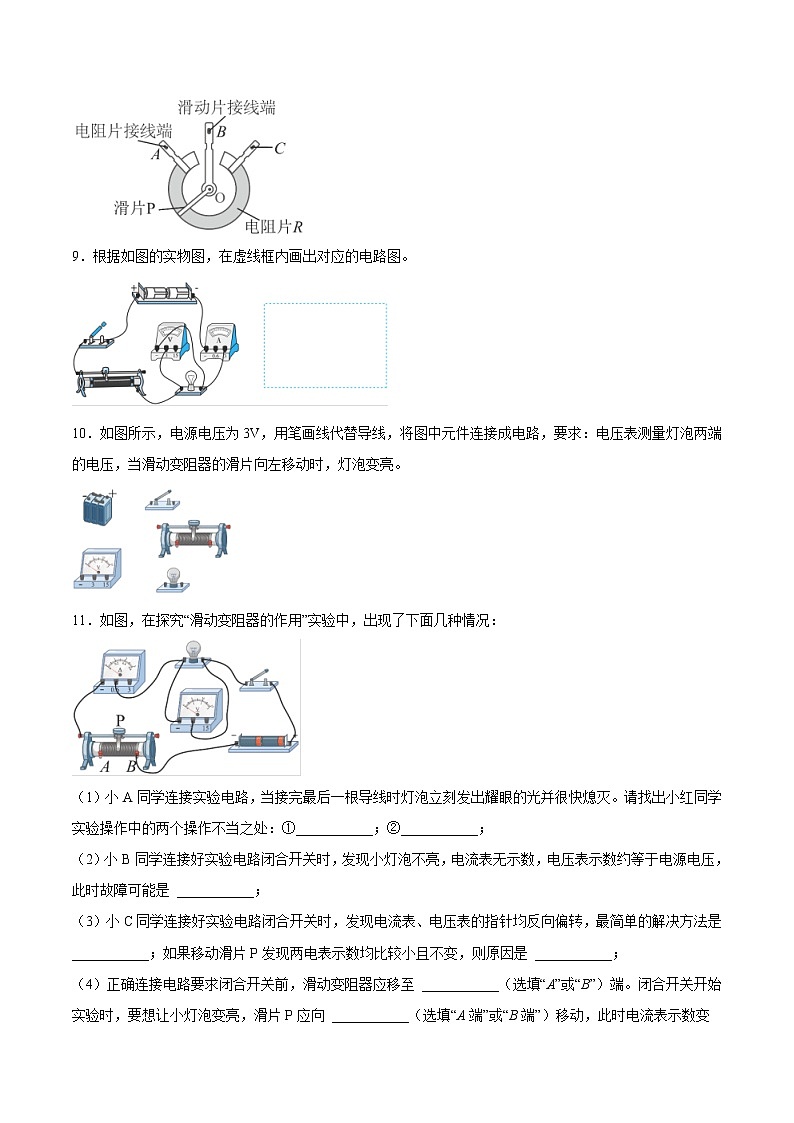

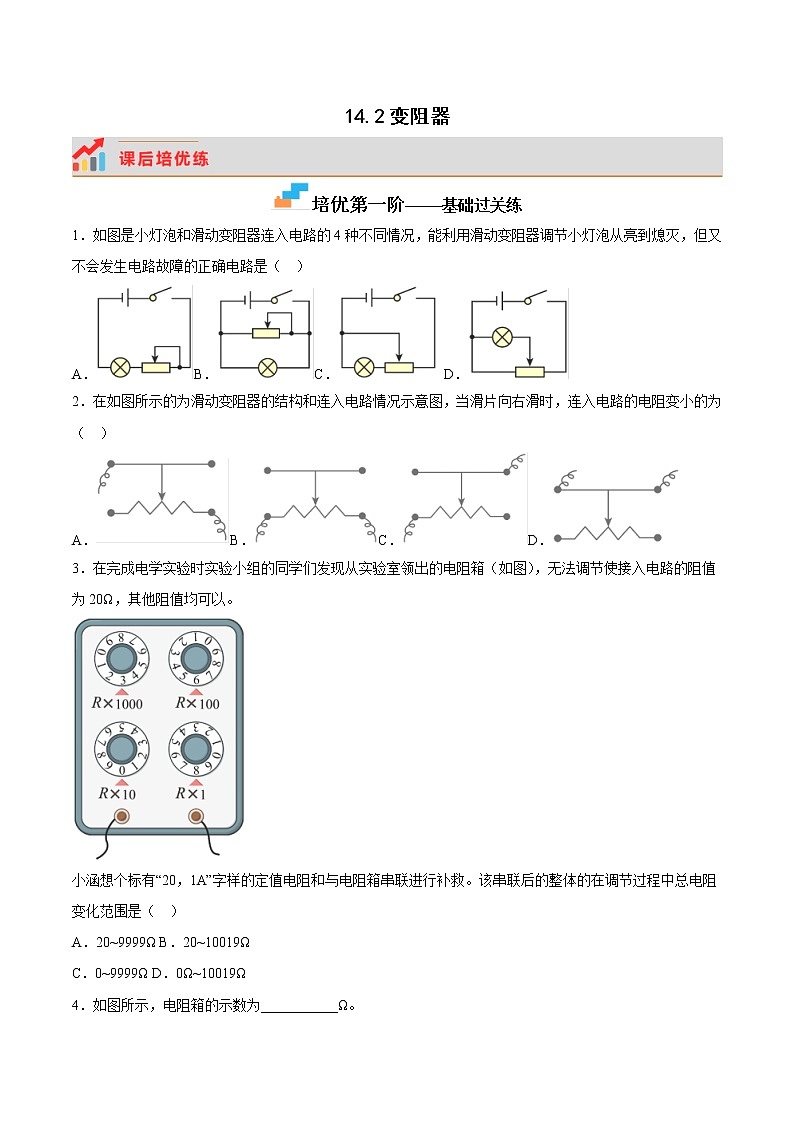

1.下列关于滑动变阻器的说法,正确的是(　　)A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的
D
随堂训练
2.如图所示,向右移动滑片时,电阻的变化效果相同的是(　　) A.甲和乙 B.甲和丙 C.甲和丁 D.乙和丁
C
