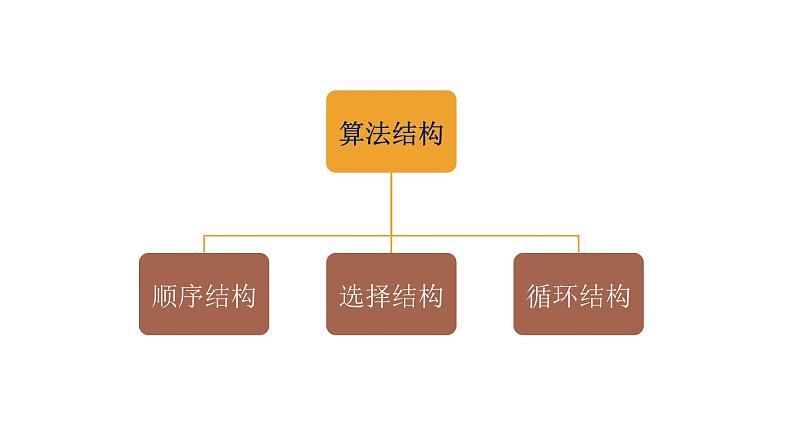

这是一份高中信息技术沪教版（2019）必修1 数据与计算3.分析洗衣流程的控制结构课文内容ppt课件，共18页。PPT课件主要包含了算法结构，选择结构，顺序结构，循环结构，当循环，直到循环等内容，欢迎下载使用。

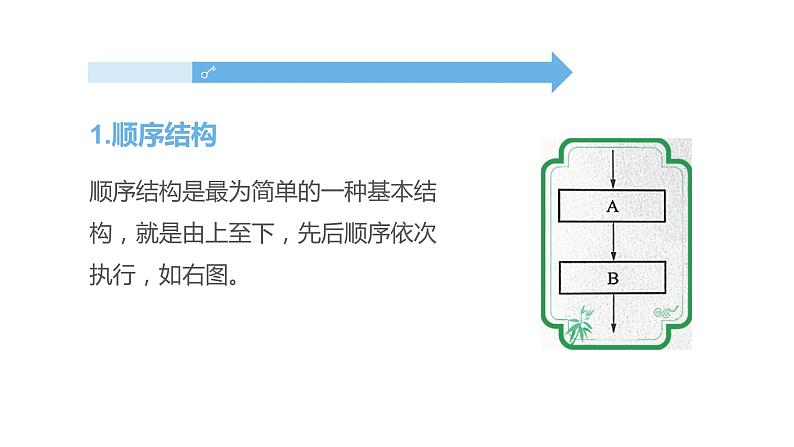

顺序结构是最为简单的一种基本结构，就是由上至下，先后顺序依次执行，如右图。

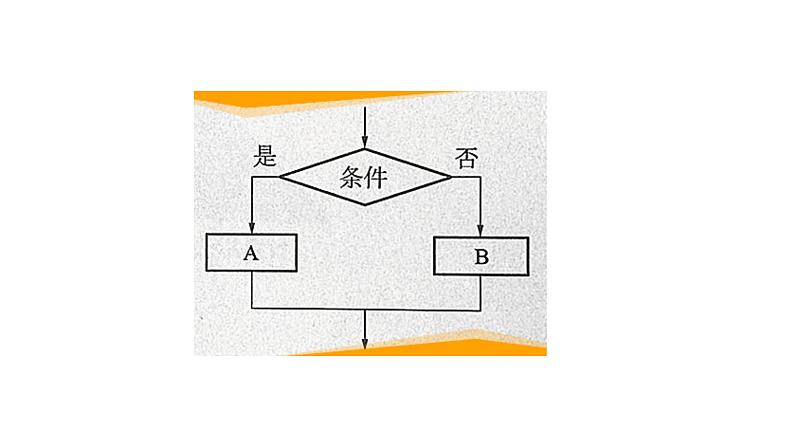

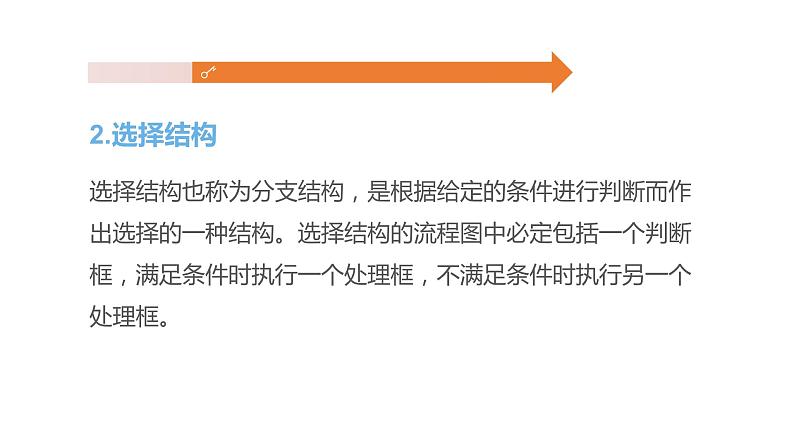

选择结构也称为分支结构，是根据给定的条件进行判断而作出选择的一种结构。选择结构的流程图中必定包括一个判断框，满足条件时执行一个处理框，不满足条件时执行另一个处理框。

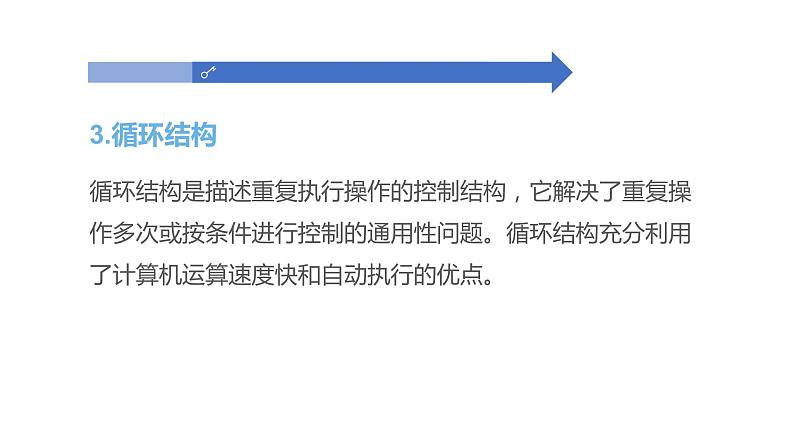

循环结构是描述重复执行操作的控制结构，它解决了重复操作多次或按条件进行控制的通用性问题。循环结构充分利用了计算机运算速度快和自动执行的优点。
当循环采取先判断表达式、后执行循环体语句的方式。当判断框中的条为“是”时，执行循环结构中的循环体语句，如此复；当判断框中的条件为“否”时，结束循环。
直到循环采用先执行循环体语句、后判断循环条件是否成立的方式。其执行过程为先执行一次循环体语句，然后判断条件。当判断框中的条件为“否”时，返回重新执行循环体语句，直到判断框中的条件为“是”时结束循环。
“快洗”模式的洗衣流程一共有9个步骤，洗衣机从第①步“进水”顺次执行到第⑨步“鸣叫”，这种自上而下、顺序执行的算法的基本控制结构称为顺序结构。
例如，有的洗衣机可以按照选定的衣物种类，进行相应时长的洗涤(下图)。如果是“牛仔裤”，则洗涤12分钟；如果是“丝织物”，则洗涤8分钟；否则，洗涤10分钟。这种先判断某些条件，再根据判断的结果来控制算法流程的结构称为选择结构。
例如，“洗涤算法”中的2.1-2.4要反复实行5次，那么可以使用一个计数器计数5次，来控制它们重复执行。
