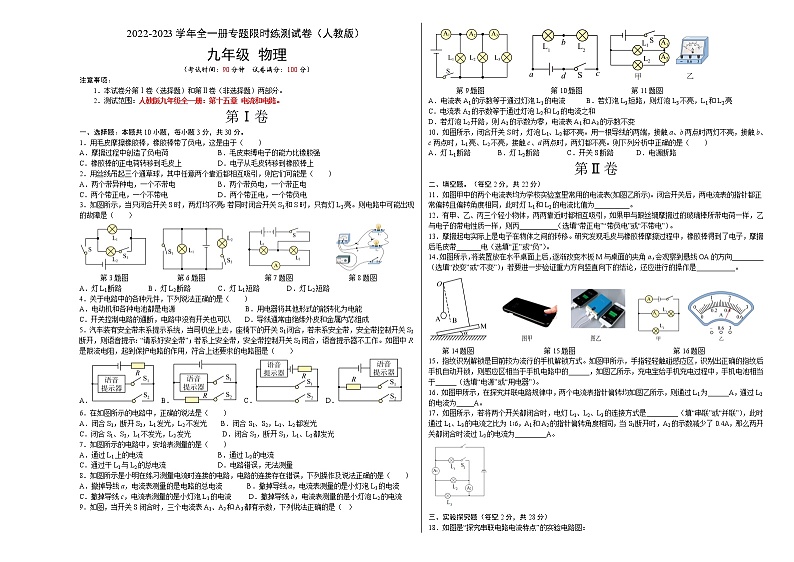

人教版物理九年级全册考点大串讲 专题03 电流和电路（专题限时练）（含解析）

2022-2023学年全一册专题限时练测试卷（人教版）

九年级 物理

（考试时间：90分钟  试卷满分：100分）

注意事项：

1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2．测试范围：人教版九年级全一册：第十五章 电流和电路。

第Ⅰ卷

一、选择题：本题共10小题，每小题3分，共30分。

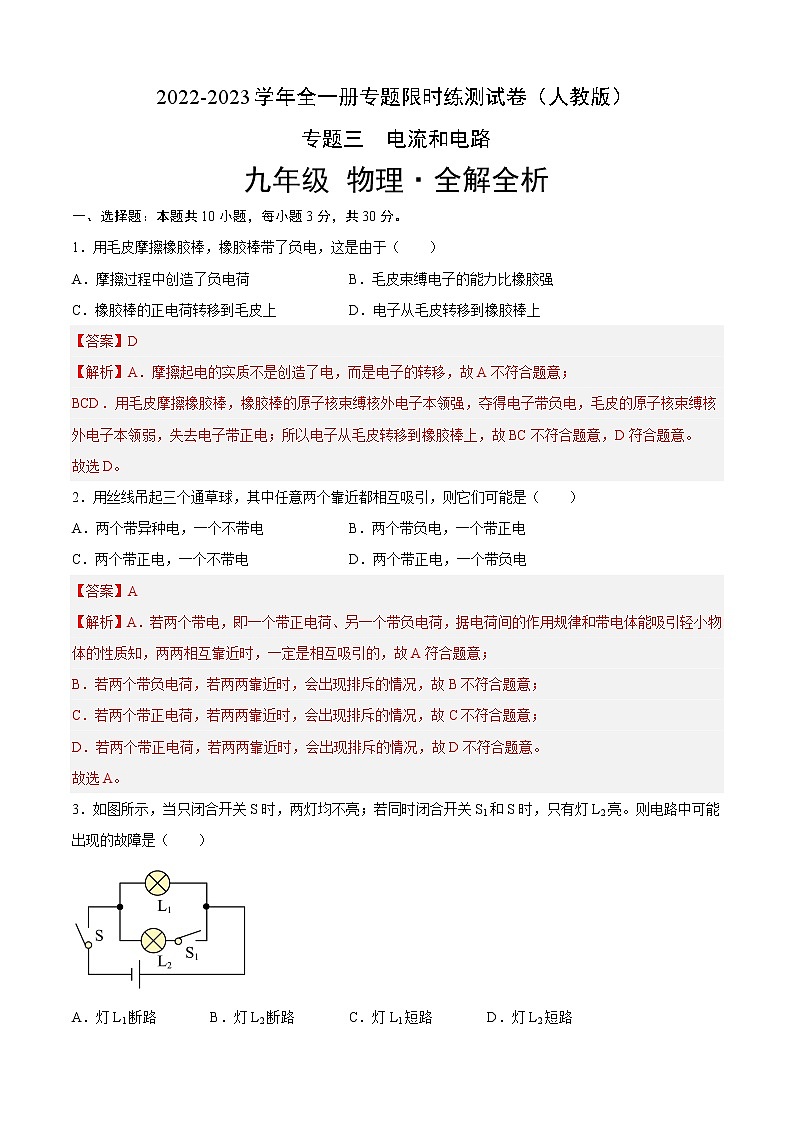

1．用毛皮摩擦橡胶棒，橡胶棒带了负电，这是由于（　　）

A．摩擦过程中创造了负电荷 B．毛皮束缚电子的能力比橡胶强

C．橡胶棒的正电荷转移到毛皮上 D．电子从毛皮转移到橡胶棒上

2．用丝线吊起三个通草球，其中任意两个靠近都相互吸引，则它们可能是（　　）

A．两个带异种电，一个不带电 B．两个带负电，一个带正电

C．两个带正电，一个不带电 D．两个带正电，一个带负电

3．如图所示，当只闭合开关S时，两灯均不亮；若同时闭合开关S1和S时，只有灯L2亮。则电路中可能出现的故障是（　　）

      第3题图              第6题图                 第7题图                第8题图

A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路

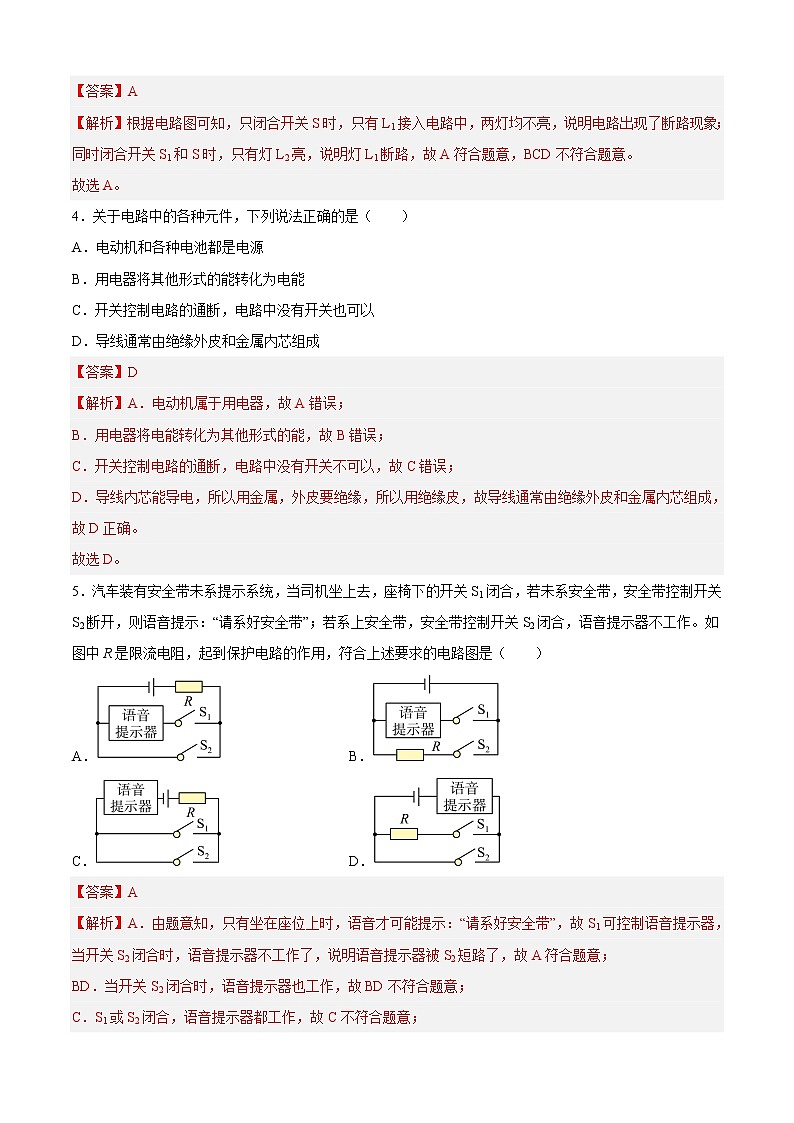

4．关于电路中的各种元件，下列说法正确的是（　　）

A．电动机和各种电池都是电源                    B．用电器将其他形式的能转化为电能

C．开关控制电路的通断，电路中没有开关也可以    D．导线通常由绝缘外皮和金属内芯组成

5．汽车装有安全带未系提示系统，当司机坐上去，座椅下的开关S1闭合，若未系安全带，安全带控制开关S2断开，则语音提示：“请系好安全带”；若系上安全带，安全带控制开关S2闭合，语音提示器不工作。如图中R是限流电阻，起到保护电路的作用，符合上述要求的电路图是（　　）

A．  B．  C．  D．

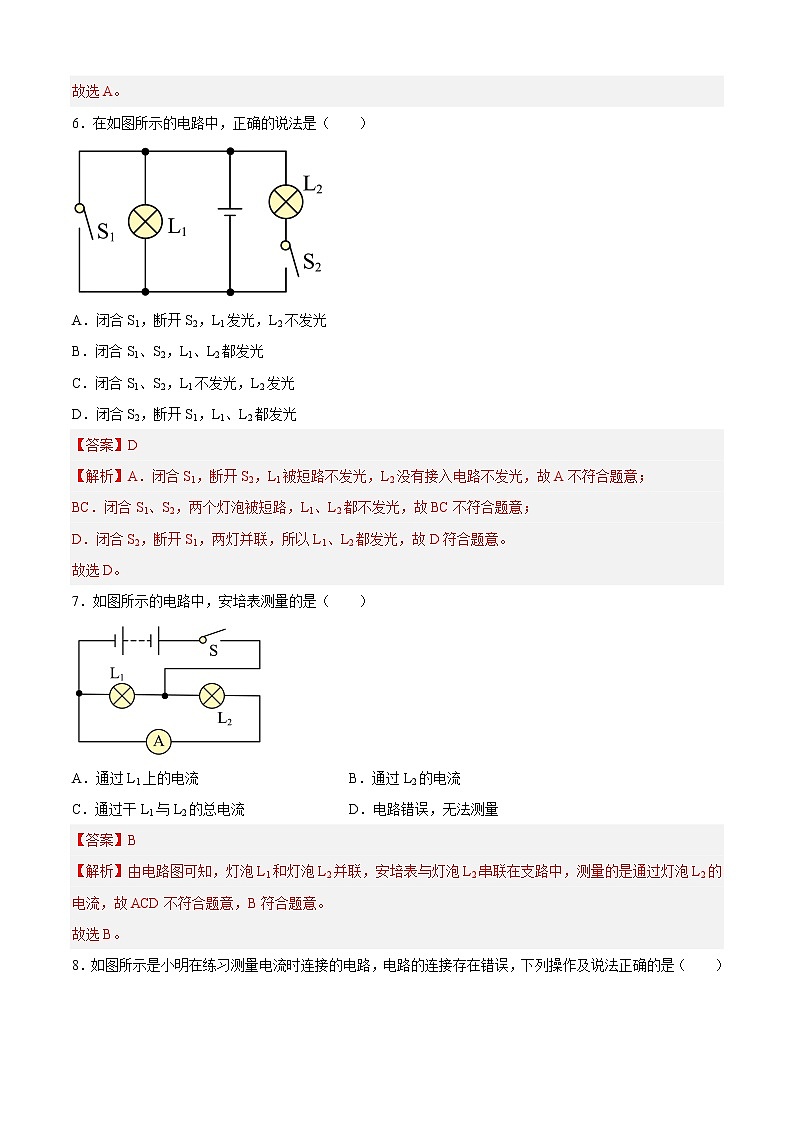

6．在如图所示的电路中，正确的说法是（　　）

A．闭合S1，断开S2，L1发光，L2不发光    B．闭合S1、S2，L1、L2都发光

C．闭合S1、S2，L1不发光，L2发光         D．闭合S2，断开S1，L1、L2都发光

7．如图所示的电路中，安培表测量的是（　　）

A．通过L1上的电流 B．通过L2的电流

C．通过干L1与L2的总电流 D．电路错误，无法测量

8．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（　　）

A．撤掉导线a，电流表测量的是电路的总电流       B．撤掉导线a，电流表测量的是小灯泡L1的电流

C．撤掉导线c，电流表测量的是小灯泡L1的电流     D．撤掉导线b，电流表测量的是小灯泡L2的电流

9．如图，当开关S闭合时，三个电流表A1、A2和A3都有示数，下列说法正确的是（   ）

        第9题图                   第10题图              第11题图

A．电流表A1的示数等于通过灯泡L1的电流      B．若灯泡L3短路，则灯泡L3不亮，L1和L2亮

C．电流表A2的示数等于通过灯泡L2和L3的电流之和

D．若灯泡L2开路，则A2的示数为零，电流表A1和A3的示数不变

10．如图所示，闭合开关S时，灯泡L1、L2都不亮。用一根导线的两端，接触a、b两点时两灯不亮，接触b、c两点时，L1亮、L2不亮，接触c、d两点时，两灯都不亮。则下列分析中正确的是（　　）

A．灯L1断路 B．灯L2断路 C．开关S断路 D．电源断路

第Ⅱ卷

二、填空题。（每空2分，共22分）

11．如图甲中的两个电流表均为学校实验室里常用的电流表(如图乙所示)。闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的电流比值为__________。

12．有甲、乙、丙三个轻小物体，两两靠近时都相互吸引，如果甲与跟丝绸摩擦过的玻璃棒所带电荷一样，乙与电子的带电性质一样，则丙___________选填“带正电”“带负电”或“不带电”。

13．摩擦起电实际上是电子在物体之间的转移。研究发现毛皮与橡胶棒摩擦过程中，橡胶棒得到了电子，摩擦后毛皮带_______电（选填“正”或“负”）。

14．如图所示，将装置放在水平桌面上后，逐渐改变木板M与桌面的夹角α，会观察到悬线OA的方向_________（选填“改变”或“不变”）；若要进一步验证重力方向竖直向下的结论，还应进行的操作是___________。

    第14题图                    第15题图                            第16题图

15．指纹识别解锁是目前较为流行的手机解锁方式。如图甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的______，如图乙所示，充电宝给手机充电过程中，手机电池相当于______（选填“电源”或“用电器”）。

16．如图甲所示，在探究并联电路规律中，两个电流表指针偏转均如图乙所示，则通过L1为______A，通过L2的电流为_____A。

17．如图所示，若将两个开关都闭合时，电灯L1、L2、L3的连接方式是_________（填“串联”或“并联”），此时通过L1、L3的电流之比为1∶6，A1和A2的指针偏转角度相同，当S1断开时，A2的示数减少了0.4A，那么两开关都闭合时流过L2的电流为_________A。

三、实验探究题（每空2分，共28分）

18．如图是“探究串联电路电流特点”的实验电路图：

（1）开关闭合前，小亮发现电流表的指针在零刻度线左端，如图所示，其原因是________（选填“A”或“B”）；

A．电流表没调零    B．电流表正负接线柱接反了

（2）实验中，选择两个小灯泡的规格应该是_____的填（“相同”或“不相同”）；

（3）下表是某同学实验中的一组数据：

指出上述表格所记录的数据中，明显错误的数值是___________，造成错误的原因是___________。

19．如图是小明探究串联电路特点的实验电路图：

(1)小明最好选择两个小灯泡的规格是_____的．（填“相同”或“不相同”）．

(2)小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：_____．实验时L1没亮的原因可能是_____

A．通过灯泡L1的电流比L2中的电流小    B．该灯泡的灯丝断了

C．该小灯泡灯座处可能短路了           D．该灯泡靠近电源负极

()当小明改正错误，正确连好电路后，发现灯L1较亮，灯L2较暗，他对这一现象的解释是：电流从电源正极出发，经过灯L1、L2电流逐渐变小，所以灯L1较亮，灯L2较暗；小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的．在上面虚线框中，画出小欢所设计的实验电路图________，根据_____实验现象说明小林的解释是错误的．

20．如图所示，在用电流表测电流的实验中：

   甲                       乙

(1)电流表应先用________量程试触；

(2)若某同学连接的电路如图甲所示，则电流表测的是灯________的电流．闭合开关后，如果电流表的示数如图乙所示，则通过该灯的电流是________mA．

(3)只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线 __________．

(4)若闭合开关后，灯均亮，电流表指针不发生偏转，那么原因可能是________．

A．电流表内部断路  B．开关处接触不良

C．电流表被短接  D．电源供电不足

四、计算题：本题共3小题，共20分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。

21．(9分)认真观察图，分析并解答下面的问题：

(1)当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？

(2)如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？

(3)若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？

22．(5分)小明家已有电冰箱、彩电、洗衣机、电饭锅各一台、两盏电灯，这些用电器正常工作时的电流如下表。若小明家进户线干路总电流不允许超过15A，妈妈还想新购置一台正常 工作电流为5A的微波炉。请回答：

(1)彩电正常工作时的电流为多少安?

(2)通过计算说明，能否将妈妈准备新购置的微波炉与以上用电器接入电路同时使用?

23．(6分)如图所示电路，电流表A1示数为0.5A，A2示数为1.2A，求

(1)通过L2的电流是多大；

(2)通过L1的电流是多大。
