人教版物理九年级全册考点大串讲 专题05 欧姆定律（专题限时练）（含解析）

这是一份人教版物理九年级全册考点大串讲 专题05 欧姆定律（专题限时练）（含解析），文件包含专题05欧姆定律专题限时练-2022-2023学年九年级物理全一册期中期末考点大串讲人教版解析版docx、专题05欧姆定律专题限时练-2022-2023学年九年级物理全一册期中期末考点大串讲人教版原卷版docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。

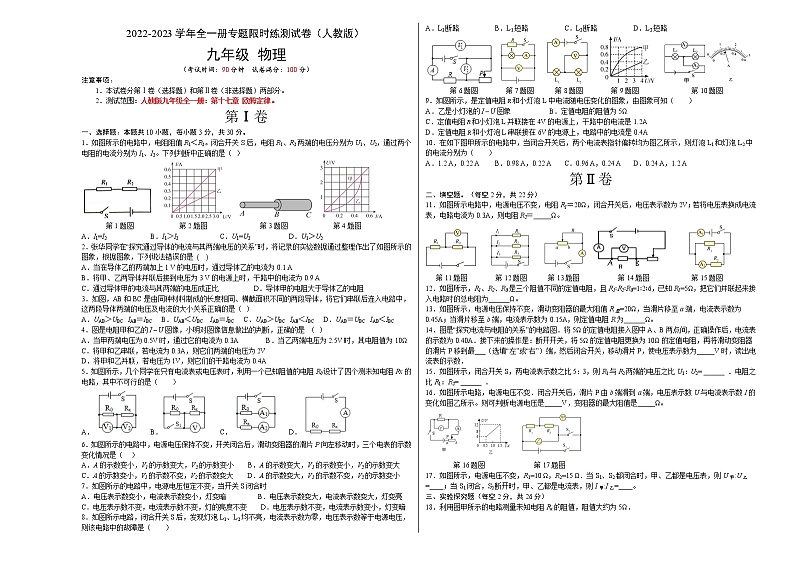

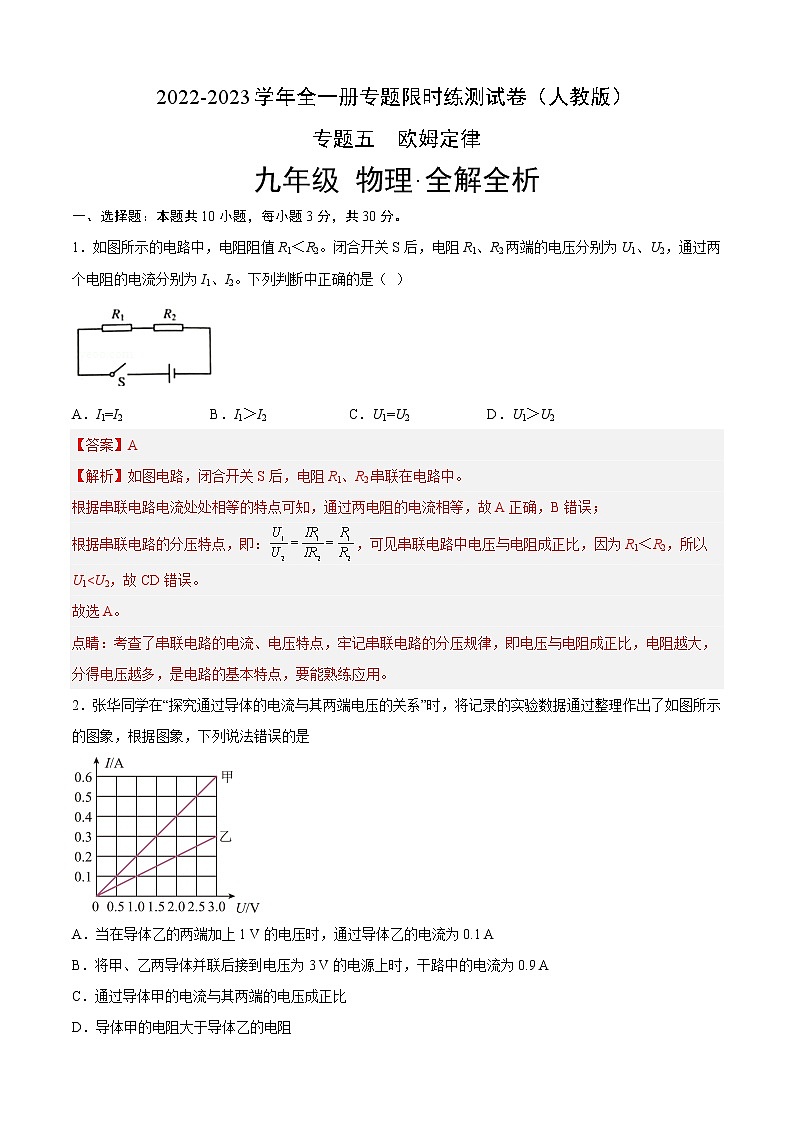

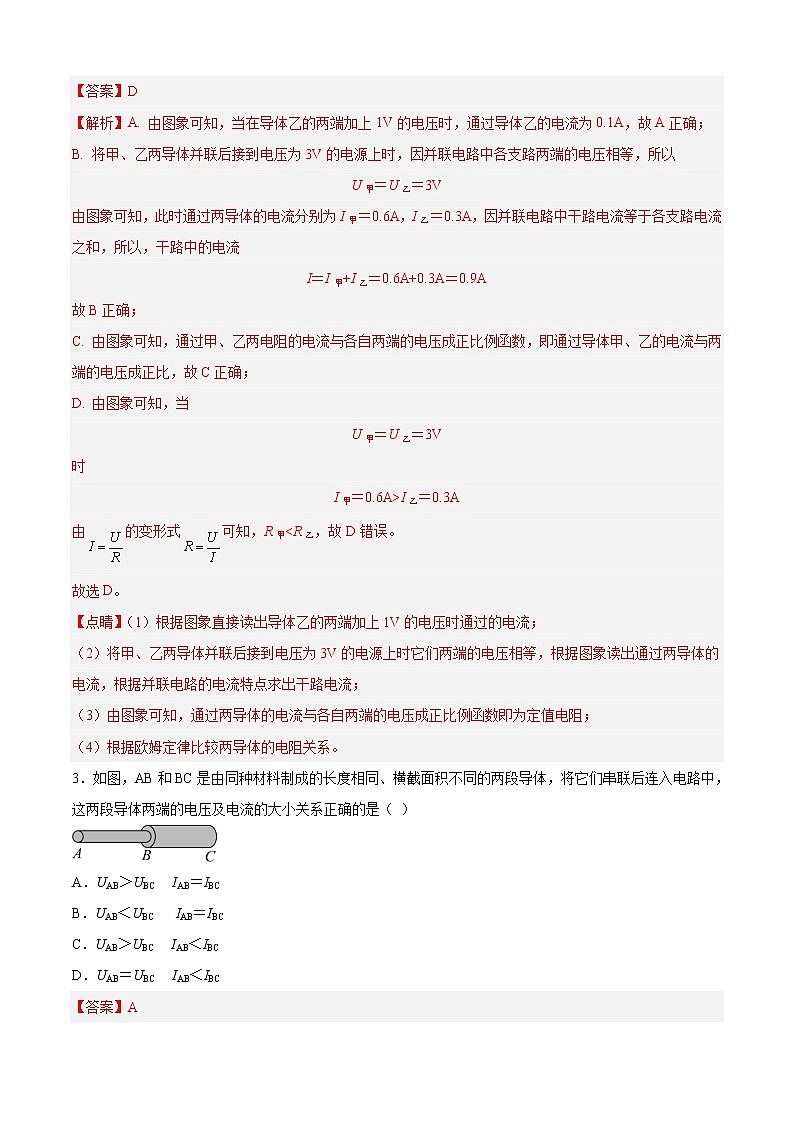

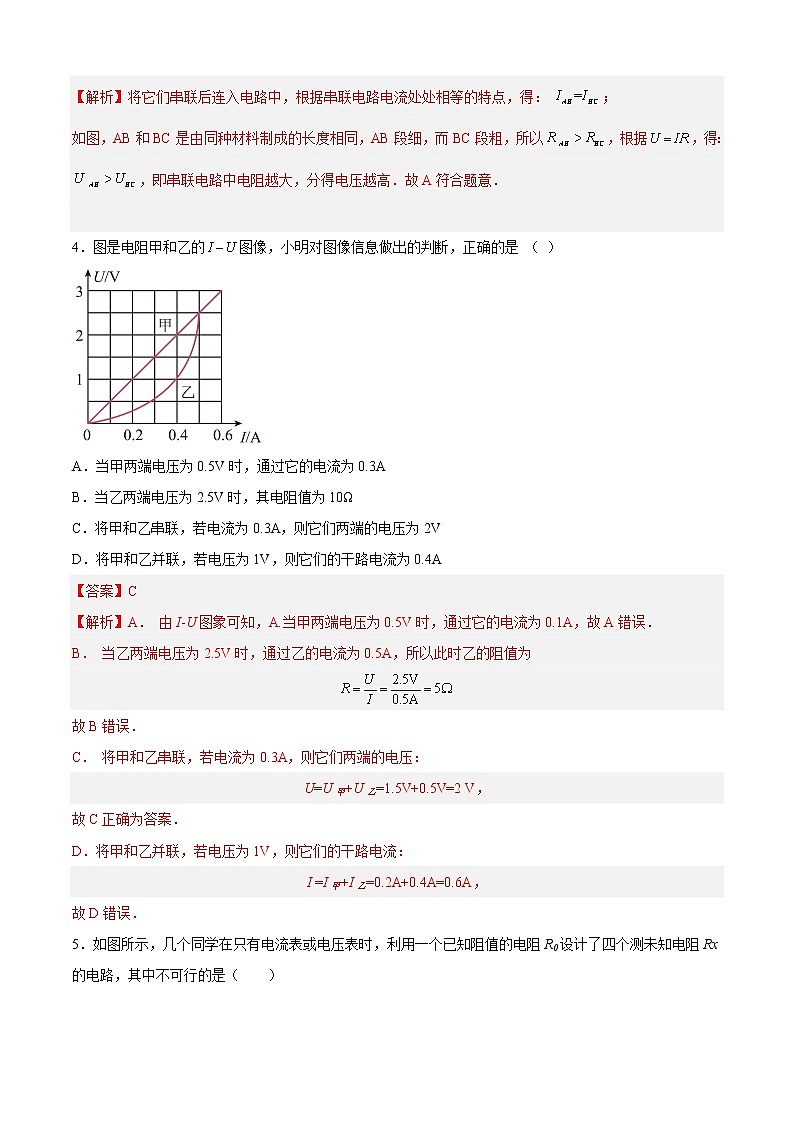

2022-2023学年全一册专题限时练测试卷（人教版）九年级 物理（考试时间：90分钟  试卷满分：100分）注意事项：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。2．测试范围：人教版九年级全一册：第十七章 欧姆定律。第Ⅰ卷一、选择题：本题共10小题，每小题3分，共30分。1．如图所示的电路中，电阻阻值R1＜R2。闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。下列判断中正确的是（  ）              第1题图             第2题图               第3题图             第4题图A．I1=I2 B．I1＞I2 C．U1=U2 D．U1＞U22．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是 (  )A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB．将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 AC．通过导体甲的电流与其两端的电压成正比          D．导体甲的电阻大于导体乙的电阻3．如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是（ ）A．UAB＞UBC  IAB＝IBC    B．UAB＜UBC  IAB＝IBC    C．UAB＞UBC  IAB＜IBC    D．UAB＝UBC  IAB＜IBC4．图是电阻甲和乙的图像，小明对图像信息做出的判断，正确的是 （ ）A．当甲两端电压为0.5V时，通过它的电流为0.3A        B．当乙两端电压为2.5V时，其电阻值为10ΩC．将甲和乙串联，若电流为0.3A，则它们两端的电压为2VD．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A5．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（　　）A．  B．  C．  D． 6．如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（    ）A．A的示数变小，V1的示数变大，V2的示数变小    B．A的示数变大，V1的示数变小，V2的示数变大C．A的示数变小，V1的示数不变，V2的示数变大    D．A的示数变大，V1的示数不变，V2的示数变小7．如图所示的电路中，电源电压恒定不变，当开关S闭合时A．电压表示数变小，电流表示数变小，灯变暗         B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变    D．电压表示数不变，电流表示数变小，灯变暗8．如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（　　）A．L1断路 B．L1短路 C．L2断路 D．L2短路                 第6题图        第7题图      第8题图        第9题图               第10题图9．如图所示，是定值电阻和小灯泡L中电流随电压变化的图象，由图象可知（　　）A．乙是小灯泡的图象           B．定值电阻的阻值为5ΩC．定值电阻和小灯泡L并联接在4V的电源上，干路中的电流是1.2AD．定值电阻和小灯泡L串联接在6V的电源上，电路中的电流是0.4A10．在如下图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯泡L1和灯泡L2中的电流分别为（　　）A．1.2 A，0.22 A B．0.98 A，0.22 A C．0.96 A，0.24 A D．0.24 A，1.2 A第Ⅱ卷二、填空题。（每空2分，共22分）11．如图所示电路中，电源电压不变，电阻R1＝20Ω，闭合开关后，电压表示数为2V；若将电压表换成电流表，电路电流为0.3A，则电阻R2＝_____Ω。                   第11题图        第12题图      第13题图           第14题图            第15题图12．如图所示，R1、R2、R3是三个阻值不同的定值电阻，且R1∶R2∶R3=1∶2∶6，已知R1=5Ω，把它们并联起来接入电路时的总电阻为______Ω。13．如图所示，电源电压保持不变，滑动变阻器的最大阻值R变=20Ω，当滑片移至a端，电流表示数为0.45A；当滑片移至b端，电流表示数为0.15A，则定值电阻R为______Ω。14．图是“探究电流与电阻的关系”的电路图．将5Ω的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为0.40A．接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片P移到最___（选填“左”或“右”）端，然后闭合开关，移动滑片P，使电压表示数为_____V时，读出电流表的示数．15．如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2= ______ ．电阻之比R1：R2= ______ ．16．如图所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示。则可判断电源电压是_____V，变阻器的最大阻值是_____Ω。              第16题图              第17题图17．如图所示，电源电压不变，R1=10 Ω，R2=15 Ω．当S1、S2都闭合时，甲、乙都是电压表，则U甲:U乙=____；当S1闭合，S2断开时，甲、乙都是电流表，则I甲:I乙=____。三、实验探究题（每空2分，共26分）18．利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω．（1）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整．(       )（2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）．（3）闭合开关，发现电压表和电流表均无示数．小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数．如果电路连接完好，只有一个元件有故障，该故障是______．（4）排除故障后，调节滑动变阻器，记录多组数据．画出了待测电阻Rx的I-U图象，如图丙所示．由图象可得Rx=______Ω．（5）如图丁所示的实验电路图，不能够得出定值电阻Rx阻值的电路是______．19．某物理兴趣小组利用图甲所示实验电路图同时测量电源电压U0的大小和电阻Rx的阻值，电源电压U0约为2V～3V，Rx的阻值约为6Ω～7Ω．实验室提供如下器材：导线若干、开关、电流表（量程0～0.6A，0～3A）、电压表（量程0～3V，0～15V）、滑动变阻器R（最大阻值为30Ω）．请你思考完成下列问题： 　　（1）按照图甲用笔画线代替导线，连接好图乙中的实物图_________．（2）用物理量U0、Rx、电流表的示数I写出表示电压表示数U大小的关系式：U=_____．（3）①正确连接电路后，闭合开关前应使滑动变阻器连入电路的阻值为_____（选填“最大”或“零”）；②移动滑动变阻器的滑片，读出4组电流表和电压表示数，分别以电流表的示数I和电压表的示数U为横坐标和纵坐标，在坐标纸上描点，把这4个点连接起来大致为一条直线（并虚线延长到纵轴），如图丙所示．从图丙中信息可求得：电源电压U0=_____V，电阻Rx=_____Ω．20．小圆想探究通过导体的电流与导体的电阻之间的关系，他利用干电池、电流表、电压表、多个阻值不同且已知的定值电阻、开关及导线，设计了如图所示的电路。实验中，他将定值电阻R接入电路中，读出相应的电流表的示数并观察电压表的示数，记录实验数据。将R换为不同阻值的另一个电阻后，小圆观察到电压表的示数增大了。小圆意识到自己的实验设计不能实现探究目的。（1）请你写出小圆的实验设计不能实现探究目的的原因：___________；（2）请你画出能够实现探究目的的电路图（可以添加适当的实验器材）___________；（3）依据你设计的电路图，针对小圆不能实现探究目的的原因，写出操作的方法___________。四、计算题：本题共3小题，共22分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。21．如图所示，电源电压不变， R2的电阻为。闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求： (1) R1的电阻； (2)电源电压。  22．如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为1.2A．求：（1）电流表A1的示数I1；（2）电阻R2的阻值．  23．常用的呼气式酒精测试仪有两种：一种是燃料电池型酒精测试仪（简称“电池型”），利用酒精与电池内的化学物质发生反应产生电压，某款“电池型”工作电路如图甲，燃料电池两端的电压与进入电池的酒精浓度关系如图乙。一种是气敏电阻型酒精测试仪（简称“电阻型”），气敏电阻的阻值随酒精气体浓度的变化而变化，某款“电阻型”工作电路如图丙，电源电压为9V，R1是阻值为25Ω的定值电阻，R2是气敏电阻，其阻值与酒精浓度的关系如图丁。酒精浓度（n）表示每100mL气体中含有酒精的质量。请完成下列问题。（1）已知R0的阻值为20Ω。若驾驶员每100mL呼出气体内含有40mg酒精，当用该款“电池型”检测时，图甲中电流表的示数为多大？（2）用该款“电阻型”检测时，请计算：①如果驾驶员没有喝酒，电压表的示数为多少？②如果电压表示数为5V，驾驶员呼出的气体，每100mL中含有酒精多少毫克？
