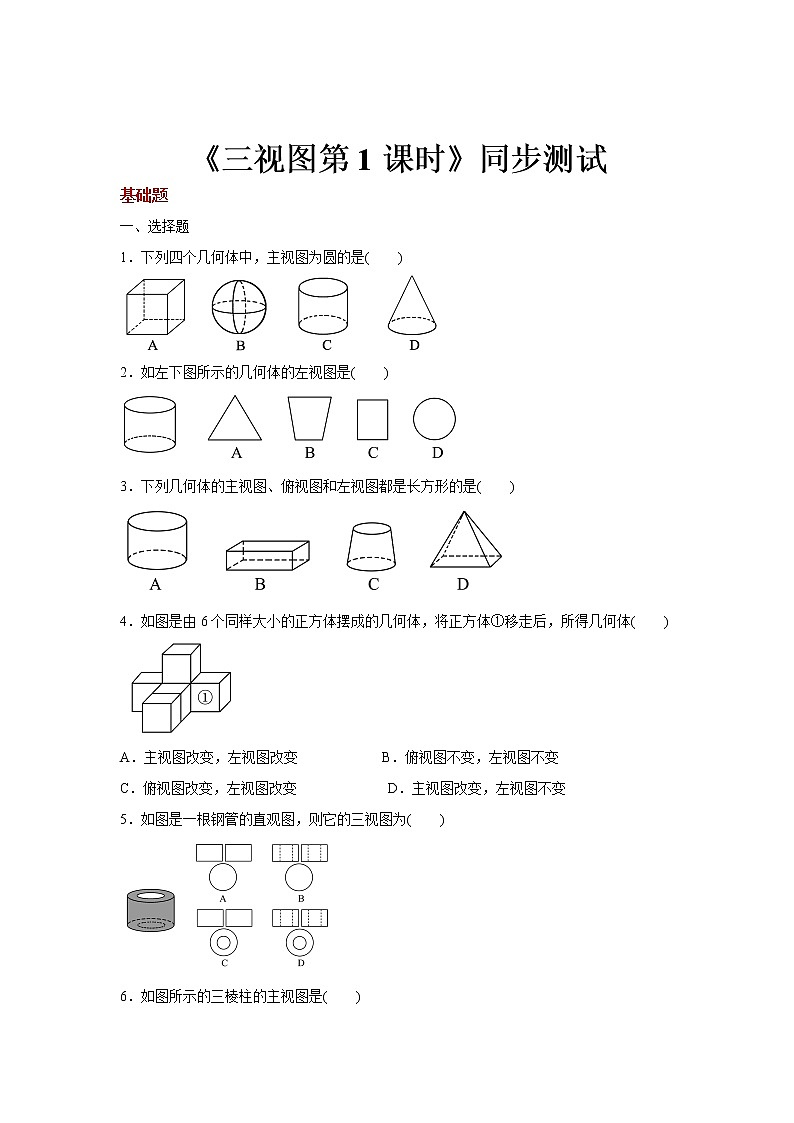

《三视图第1课时》同步测试

基础题

一、选择题

1．下列四个几何体中，主视图为圆的是(    )

2．如左下图所示的几何体的左视图是(    )

3．下列几何体的主视图、俯视图和左视图都是长方形的是(    )

4．如图是由6个同样大小的正方体摆成的几何体，将正方体①移走后，所得几何体(    )

A．主视图改变，左视图改变            B．俯视图不变，左视图不变

C．俯视图改变，左视图改变             D．主视图改变，左视图不变

5．如图是一根钢管的直观图，则它的三视图为(    )

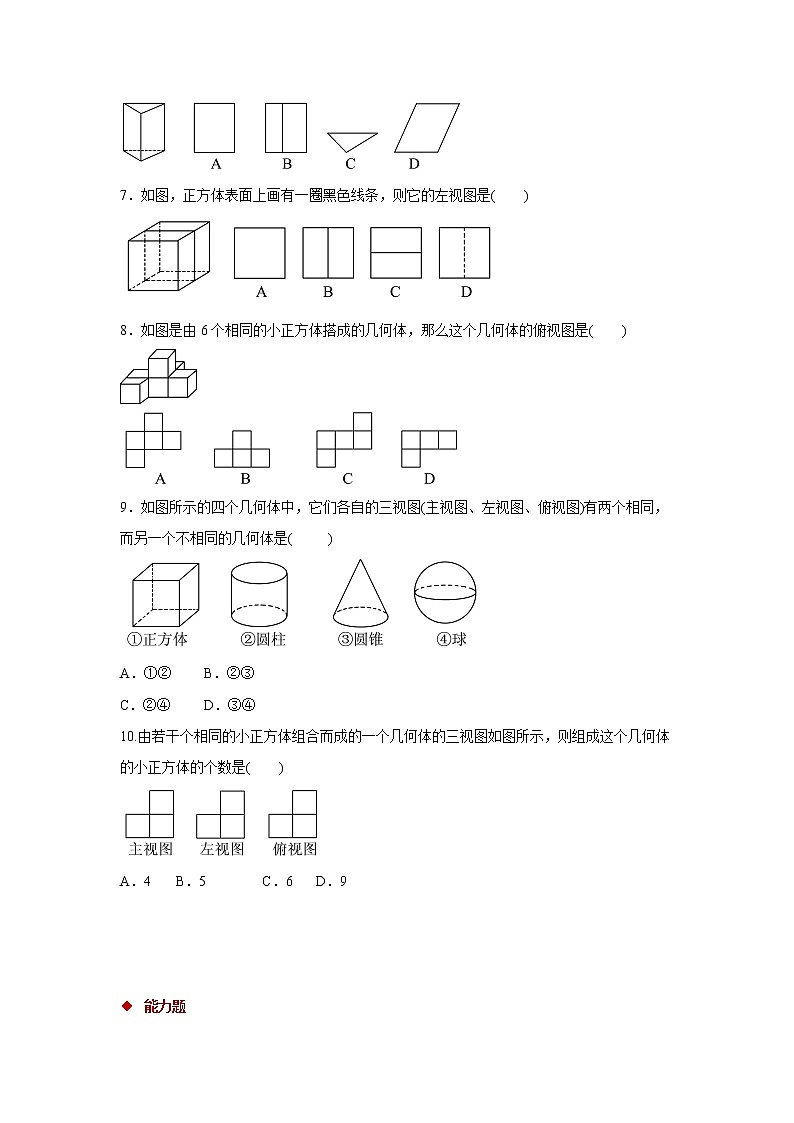

6．如图所示的三棱柱的主视图是(    )

7．如图，正方体表面上画有一圈黑色线条，则它的左视图是(    )

8．如图是由6个相同的小正方体搭成的几何体，那么这个几何体的俯视图是(    )

9．如图所示的四个几何体中，它们各自的三视图(主视图、左视图、俯视图)有两个相同，而另一个不相同的几何体是(     )

A．①②  B．②③

C．②④  D．③④

10.由若干个相同的小正方体组合而成的一个几何体的三视图如图所示，则组成这个几何体的小正方体的个数是(    )

A．4  B．5        C．6  D．9

◆     能力题

二、填空题

11. 如图，在常见的几何体圆锥、圆柱、球、长方体中，主视图与它的左视图一定完全相同的几何体有

　        　(填序号)．

12．如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是       .

◆    提升题

13．如图，是一个直四棱柱及其主视图和俯视图(等腰梯形)．

(1)根据图中所给数据，可求出俯视图(等腰梯形)的高为　 　；

(2)在虚线框内画出左视图，并标出各边的长(尺规作图，不写作法，保留作图痕迹)．

14．画出图中由正方体搭成的几何体的三视图(箭头表示主视方向)．

解析和答案

◆     基础题

1．B  2.C   3.B  4.D  5 .D   6.B   7.B   8.A   9.B   10.A

◆     能力题

11.  ①②③

12.  左视图

◆     提升题

13  (1) 4    (2) 解：略．

14. 解：
