人教版九年级下册29.2 三视图完整版教学ppt课件

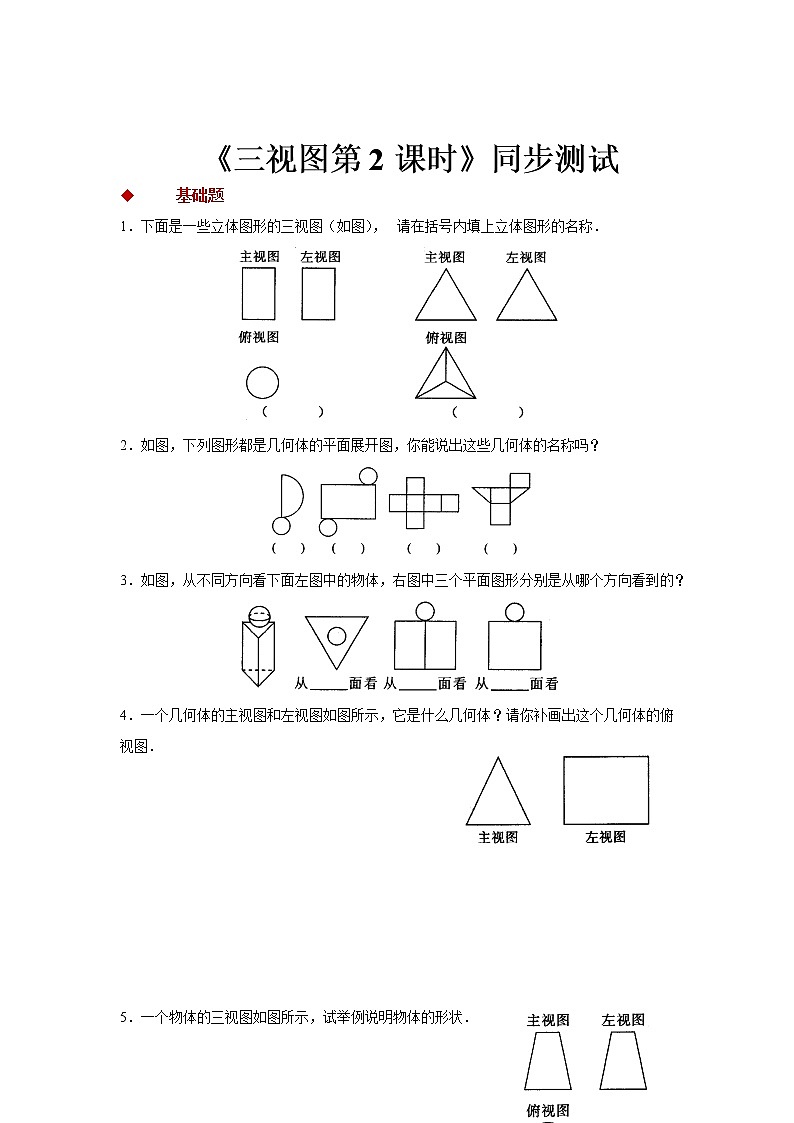

《三视图第2课时》同步测试

          基础题

1．下面是一些立体图形的三视图（如图），请在括号内填上立体图形的名称．

2．如图，下列图形都是几何体的平面展开图，你能说出这些几何体的名称吗？

3．如图，从不同方向看下面左图中的物体，右图中三个平面图形分别是从哪个方向看到的？

4．一个几何体的主视图和左视图如图所示，它是什么几何体？请你补画出这个几何体的俯视图．

5．一个物体的三视图如图所示，试举例说明物体的形状．

      能力题

6.如图，是某工件的三视图，其中圆的半径为10cm等腰三角形的高为30cm，则此工件的体积是多少？．

7.如下图是一个几何体的三视图，根据图中提供的数据

（单位：cm）求这个几何体的体积

      提升题

8.要制作一个如图所示(图中阴影部分为底与盖,且SⅠ=SⅡ)的钢盒子,在钢片的四个角上分别截去两个相同的正方形与两个相同的小长方形,然后折合起来既可,求有盖盒子的高x.

解析和答案

       基础题

1.圆柱体，三棱锥；

2.圆锥，圆柱，正方体，三棱柱；

3.上，正，左；

4.三棱柱，

 5.烟囱（答案不唯一）；

      能力题

 6.3000

 7.2 cm3；

      提升题

8.15
