物理人教版第1节 电压优秀练习

这是一份物理人教版第1节 电压优秀练习，文件包含培优分级练人教版物理九年级161《电压》同步分级练解析版docx、培优分级练人教版物理九年级161《电压》同步分级练原卷版docx等2份试卷配套教学资源，其中试卷共16页， 欢迎下载使用。

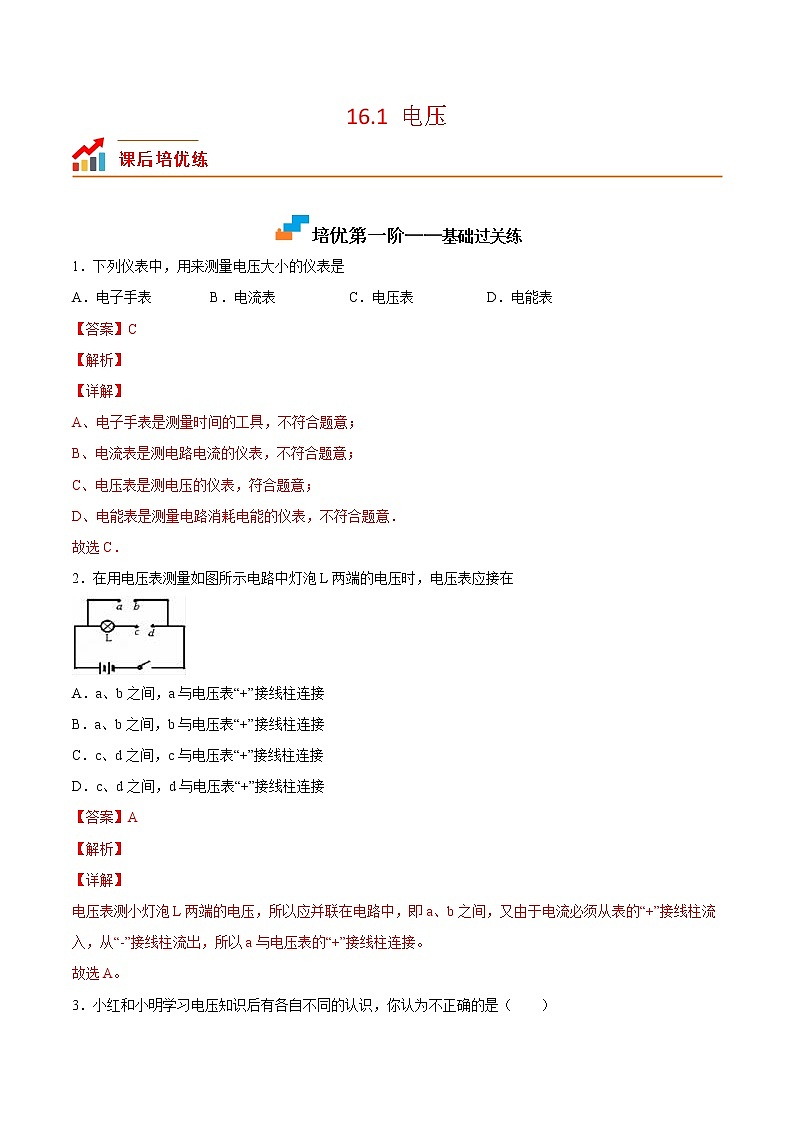

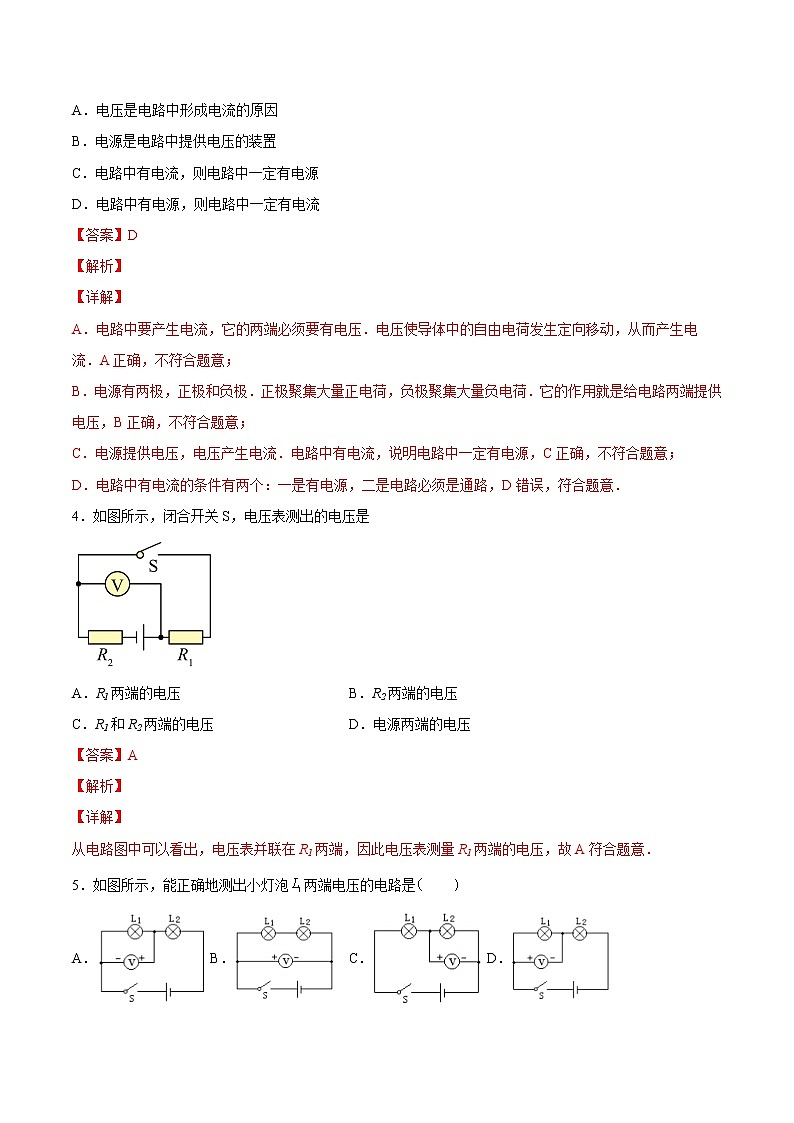

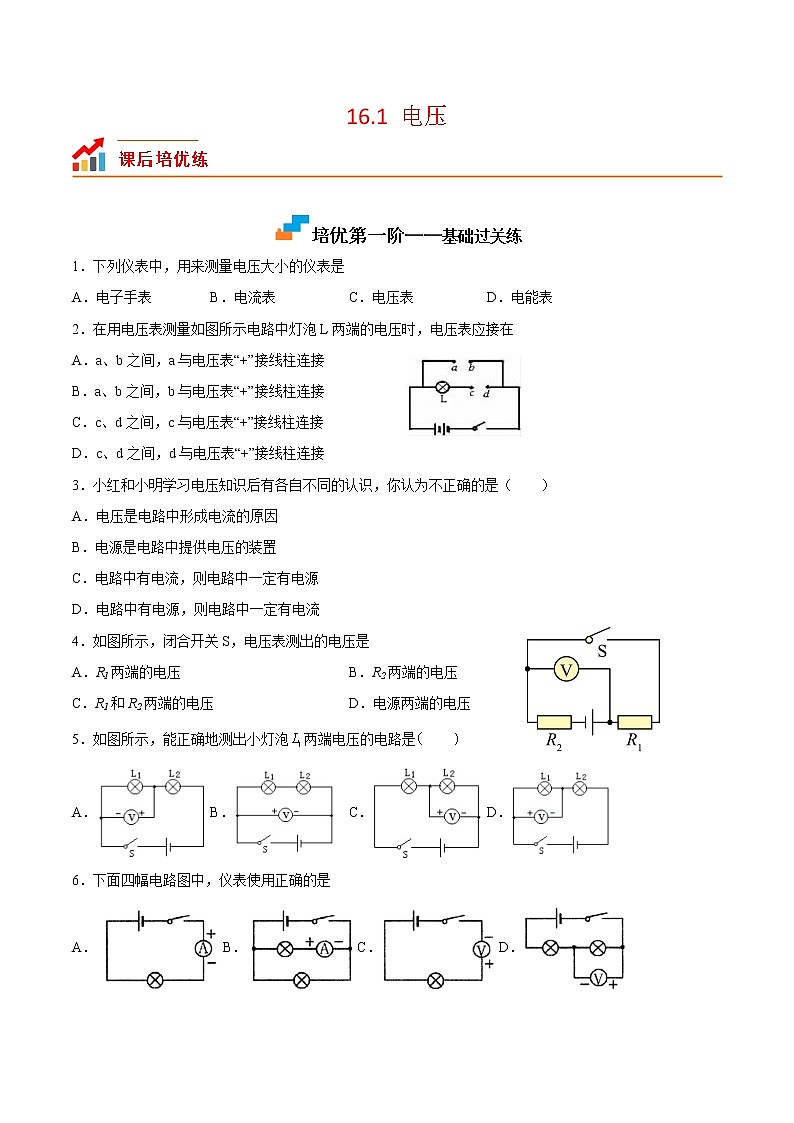

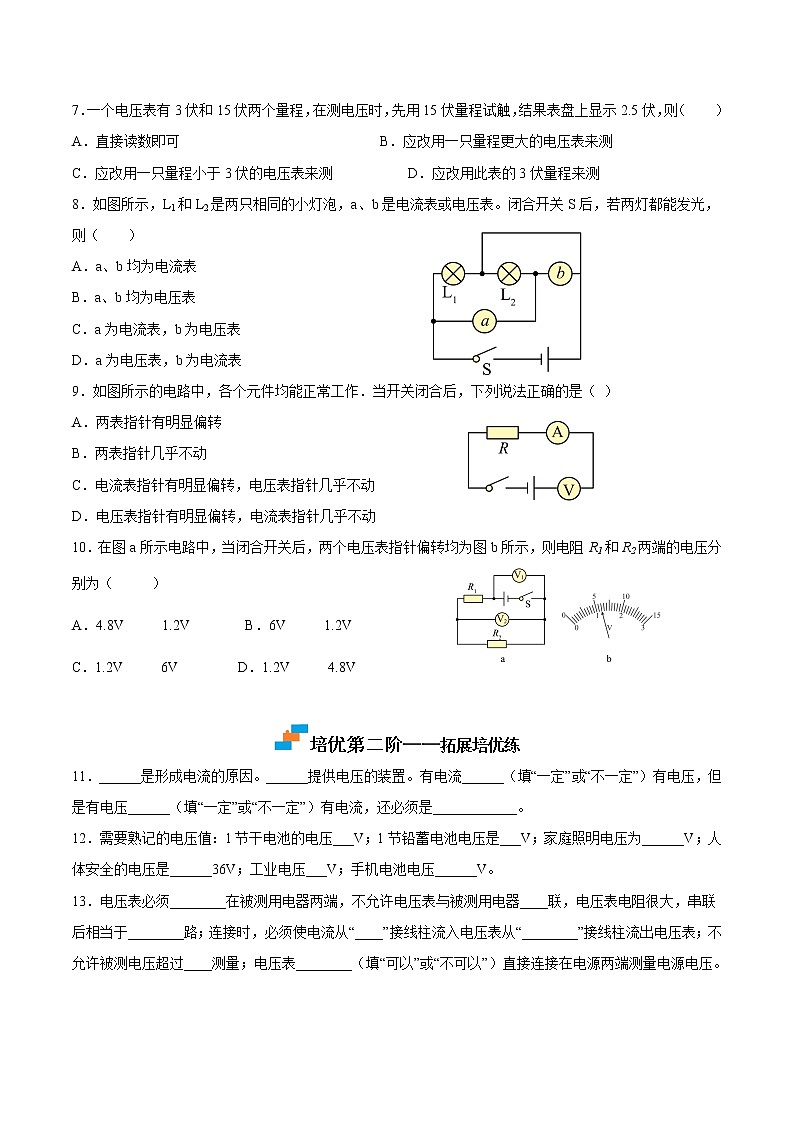

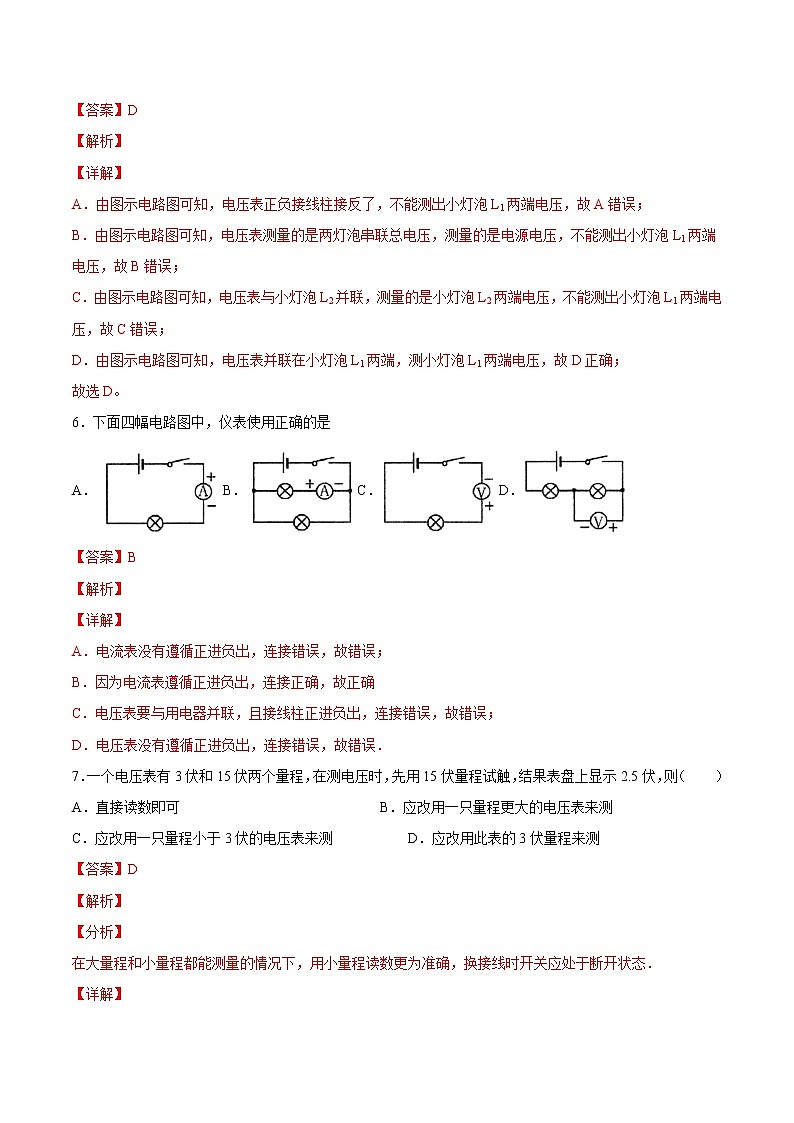

16.1 电压 培优第一阶——基础过关练1．下列仪表中，用来测量电压大小的仪表是A．电子手表 B．电流表 C．电压表 D．电能表2．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在A．a、b之间，a与电压表“+”接线柱连接B．a、b之间，b与电压表“+”接线柱连接C．c、d之间，c与电压表“+”接线柱连接D．c、d之间，d与电压表“+”接线柱连接3．小红和小明学习电压知识后有各自不同的认识，你认为不正确的是（　　）A．电压是电路中形成电流的原因B．电源是电路中提供电压的装置C．电路中有电流，则电路中一定有电源D．电路中有电源，则电路中一定有电流4．如图所示，闭合开关S，电压表测出的电压是A．R1两端的电压 B．R2两端的电压C．R1和R2两端的电压 D．电源两端的电压5．如图所示，能正确地测出小灯泡两端电压的电路是　　A． B． C． D．6．下面四幅电路图中，仪表使用正确的是A．B．C．D． 7．一个电压表有3伏和15伏两个量程，在测电压时，先用15伏量程试触，结果表盘上显示2.5伏，则（　　）A．直接读数即可                                                      B．应改用一只量程更大的电压表来测C．应改用一只量程小于3伏的电压表来测                 D．应改用此表的3伏量程来测8．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（　　）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表9．如图所示的电路中，各个元件均能正常工作．当开关闭合后，下列说法正确的是（ ）A．两表指针有明显偏转B．两表指针几乎不动C．电流表指针有明显偏转，电压表指针几乎不动D．电压表指针有明显偏转，电流表指针几乎不动10．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻 R1和R2两端的电压分别为（       ）A．4.8V       1.2V      B．6V       1.2VC．1.2V       6V     D．1.2V       4.8V 培优第二阶——拓展培优练11．______是形成电流的原因。______提供电压的装置。有电流______（填“一定”或“不一定”）有电压，但是有电压______（填“一定”或“不一定”）有电流，还必须是____________。12．需要熟记的电压值：1节干电池的电压___V；1节铅蓄电池电压是___V；家庭照明电压为______V；人体安全的电压是______36V；工业电压___V；手机电池电压______V。13．电压表必须________在被测用电器两端，不允许电压表与被测用电器____联，电压表电阻很大，串联后相当于________路；连接时，必须使电流从“____”接线柱流入电压表从“________”接线柱流出电压表；不允许被测电压超过____测量；电压表________（填“可以”或“不可以”）直接连接在电源两端测量电源电压。 14．请将如图实物电路连接完整，要求电压表测量灯泡L2两端的电压.(     )15．如题图甲所示的电路中，当闭合开关S后，灯泡L1、L2正常发光，电压表V1和V2指针位置均为图乙所示，以下说法正确的是（　　）   A．灯泡L1和L2是并联连接的 B．电源电压为7.2 VC．灯泡L1两端的电压为4.8V D．灯泡L2两端的电压为6V16．如图，电源电压不变，闭合开关，电路正常工作一段时间后，一个电表示数变大，另一个电表示数不变，则故障可能是（　　）A．电阻短路 B．灯断路 C．电阻断路 D．电源短路17．如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为 __________ V； 若断开开关，电压表示数将 __________ （选填 “变大”“变小”或“不变”）。 18．如图所示，有三根导线尚未连接，请用笔画线代替导线补上，补上后要求：电压表连接正确，电流表仅测L1的电流，电键仅控制L2． 19．如图所示电路中，已知电源电压为6V，若断开开关S，电压表示数为_________V，闭合开关S，电压表的示数为2V，则L1两端的电压为_________V，L2两端的电压为_________V．
