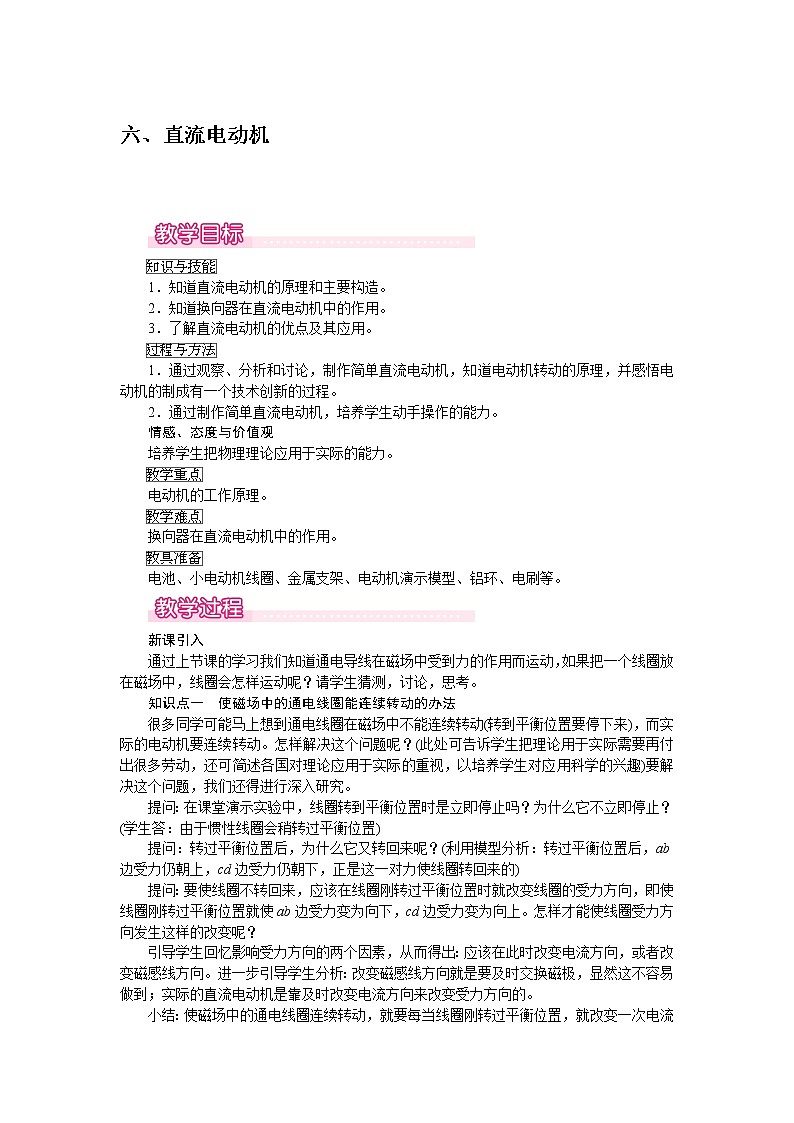

这是一份初中物理北师大版九年级全册六 直流电动机课文配套课件ppt，文件包含六直流电动机pptx、6六直流电动机doc等2份课件配套教学资源，其中PPT共19页， 欢迎下载使用。

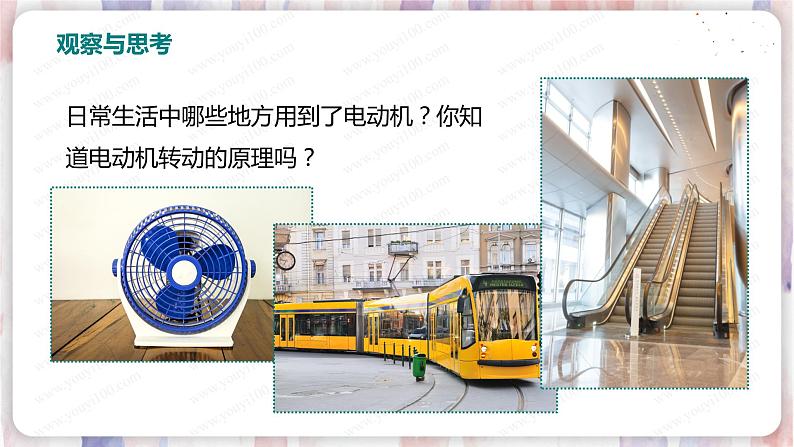

日常生活中哪些地方用到了电动机？你知道电动机转动的原理吗？

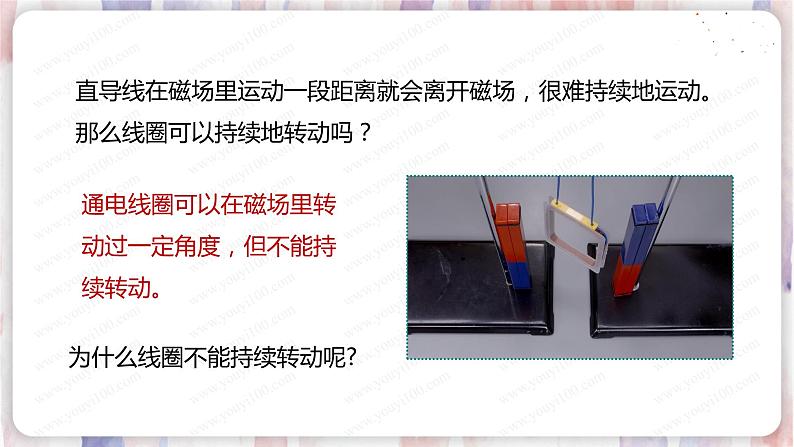

直导线在磁场里运动一段距离就会离开磁场，很难持续地运动。那么线圈可以持续地转动吗？
通电线圈可以在磁场里转动过一定角度，但不能持续转动。
为什么线圈不能持续转动呢?

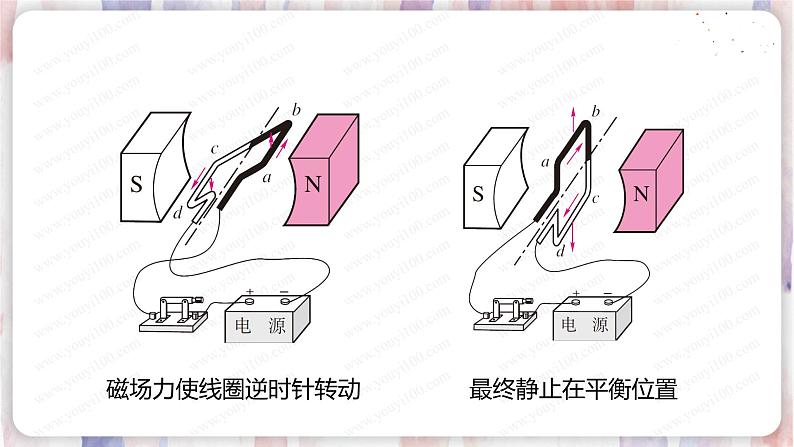

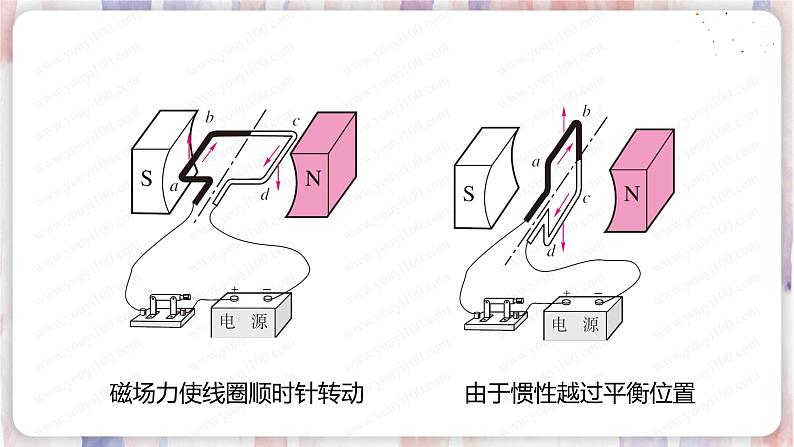

磁场力使线圈顺时针转动
磁场力使线圈逆时针转动

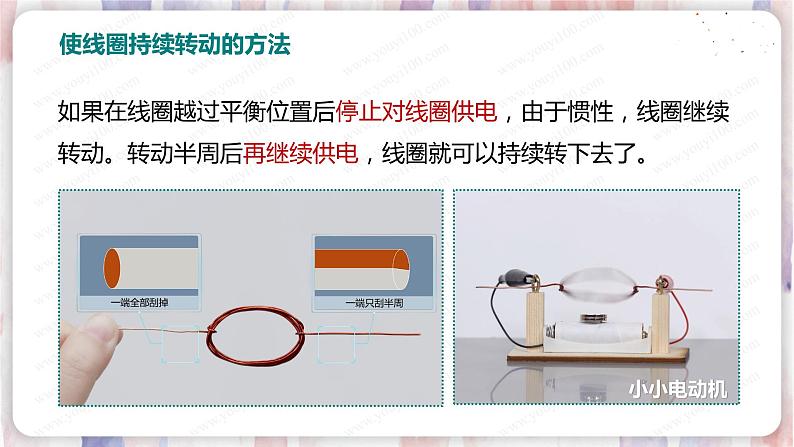

如果在线圈越过平衡位置后停止对线圈供电，由于惯性，线圈继续转动。转动半周后再继续供电，线圈就可以持续转下去了。

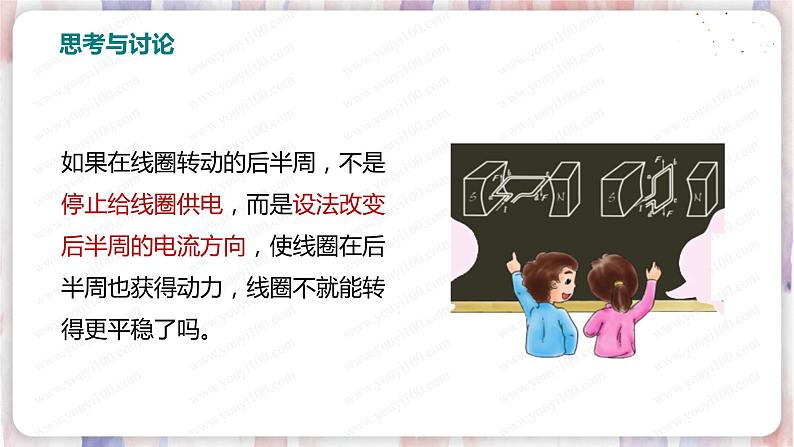

如果在线圈转动的后半周，不是停止给线圈供电，而是设法改变后半周的电流方向，使线圈在后半周也获得动力，线圈不就能转得更平稳了吗。
与半环接触，使电源和线圈组成闭合电路。
换向器(两个半圆铜环E、F)作用：
及时改变线圈中的电流方向，使线圈一直转动下去。
a → b，c → d
ab 向上，cd 向下
d → c，b → a
cd 向上，ab 向下
直流电动机(电动玩具、录音机等小型电器)
交流电动机(电风扇、洗衣机等家用电器)
电动机优点：结构简单、控制方便、体积小、效率高
从能量转化来看，电动机是把电能转化为机械能。
基本构造：换向器、电刷、线圈、定子
工作原理：通电线圈在磁场中受力而转动
能量转化：电能转化为机械能
1．（多选）要改变直流电动机转向，可以采用 （ ） A．改变电流方向，其他不变 B．改变磁场方向，其他不变 C．增大电流强度 D．同时改变电流方向和磁场方向
2．直流电动机中换向器的作用是（　　）A．改变直流电源中的电流方向B．改变电动机线圈的转动方向C．改变电动机中的转动速度D．以上说法都不对
