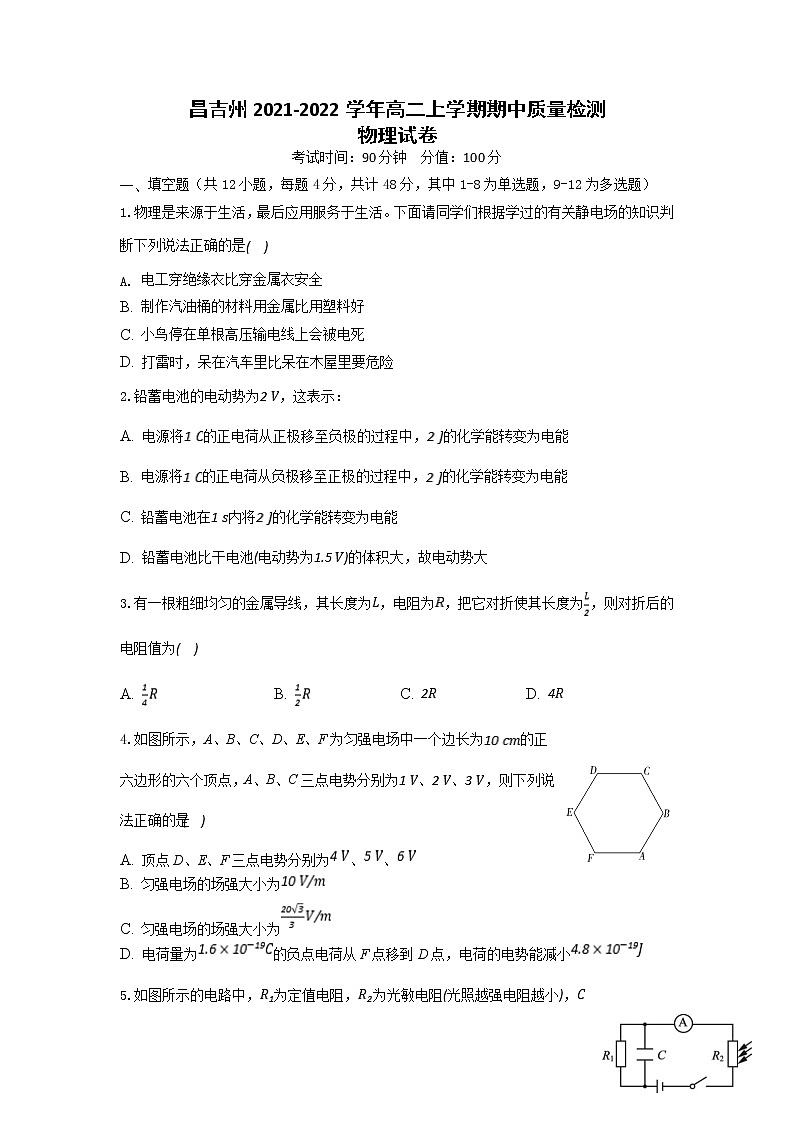

昌吉州2021-2022学年高二上学期期中质量检测

物理试卷

考试时间：90分钟  分值：100分

一、填空题（共12小题，每题4分，共计48分，其中1-8为单选题，9-12为多选题）

1.物理是来源于生活，最后应用服务于生活。下面请同学们根据学过的有关静电场的知识判断下列说法正确的是

1. 电工穿绝缘衣比穿金属衣安全
   B. 制作汽油桶的材料用金属比用塑料好
   C. 小鸟停在单根高压输电线上会被电死
   D. 打雷时，呆在汽车里比呆在木屋里要危险

2.铅蓄电池的电动势为，这表示：

A. 电源将的正电荷从正极移至负极的过程中，的化学能转变为电能
B. 电源将的正电荷从负极移至正极的过程中，的化学能转变为电能
C. 铅蓄电池在内将的化学能转变为电能
D. 铅蓄电池比干电池电动势为的体积大，故电动势大

3.有一根粗细均匀的金属导线，其长度为，电阻为，把它对折使其长度为，则对折后的电阻值为

A.  B.  C.  D.

4.如图所示，A、B、C、D、E、F为匀强电场中一个边长为的正六边形的六个顶点，A、B、C三点电势分别为、、，则下列说法正确的是

A. 顶点D、E、F三点电势分别为、、
B. 匀强电场的场强大小为
C. 匀强电场的场强大小为
D. 电荷量为的负点电荷从F点移到D点，电荷的电势能减小

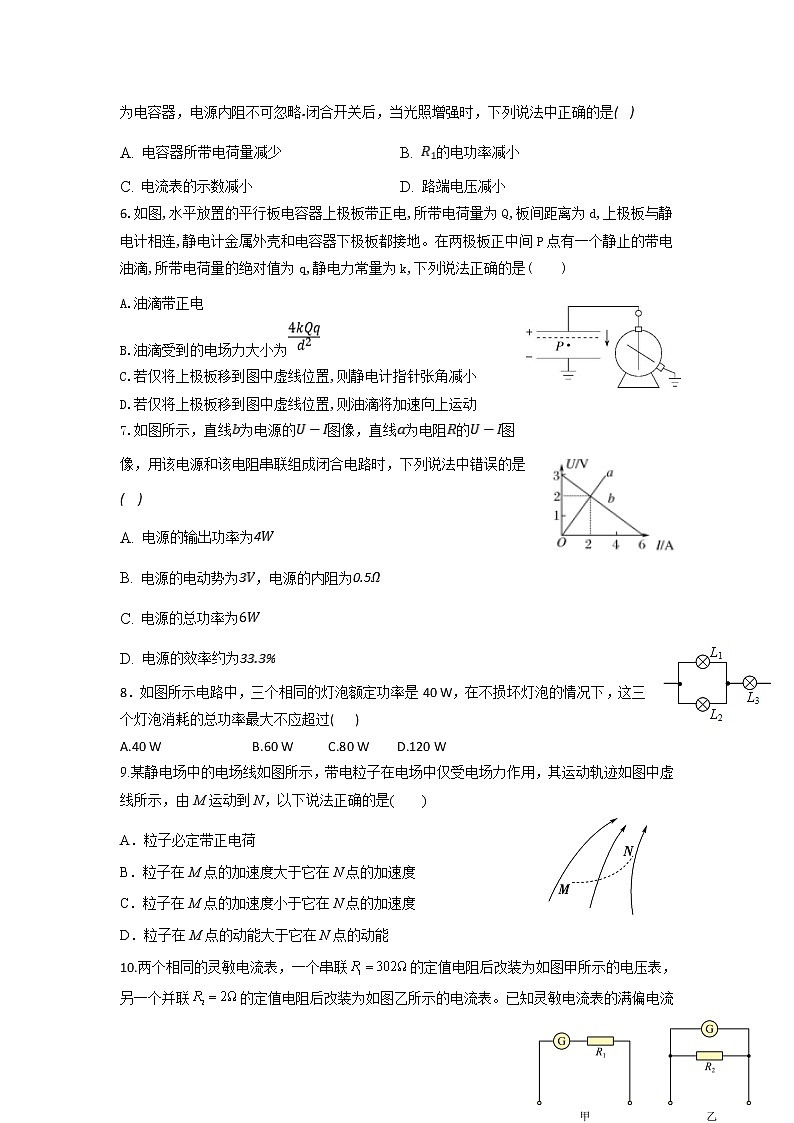

5.如图所示的电路中，为定值电阻，为光敏电阻光照越强电阻越小，为电容器，电源内阻不可忽略闭合开关后，当光照增强时，下列说法中正确的是

A. 电容器所带电荷量减少 B. 的电功率减小

C. 电流表的示数减小 D. 路端电压减小
6.如图,水平放置的平行板电容器上极板带正电,所带电荷量为Q,板间距离为d,上极板与静电计相连,静电计金属外壳和电容器下极板都接地。在两极板正中间P点有一个静止的带电油滴,所带电荷量的绝对值为q,静电力常量为k,下列说法正确的是(　　)

A.油滴带正电

B.油滴受到的电场力大小为

C.若仅将上极板移到图中虚线位置,则静电计指针张角减小

D.若仅将上极板移到图中虚线位置,则油滴将加速向上运动

7.如图所示，直线为电源的图像，直线为电阻的图像，用该电源和该电阻串联组成闭合电路时，下列说法中错误的是

A. 电源的输出功率为
B. 电源的电动势为，电源的内阻为
C. 电源的总功率为
D. 电源的效率约为
8．如图所示电路中，三个相同的灯泡额定功率是40 W，在不损坏灯泡的情况下，这三个灯泡消耗的总功率最大不应超过(   )

A.40 W             B.60 W     C.80 W    D.120 W

9.某静电场中的电场线如图所示，带电粒子在电场中仅受电场力作用，其运动轨迹如图中虚线所示，由M运动到N，以下说法正确的是(  　)

A．粒子必定带正电荷

B．粒子在M点的加速度大于它在N点的加速度

C．粒子在M点的加速度小于它在N点的加速度

D．粒子在M点的动能大于它在N点的动能

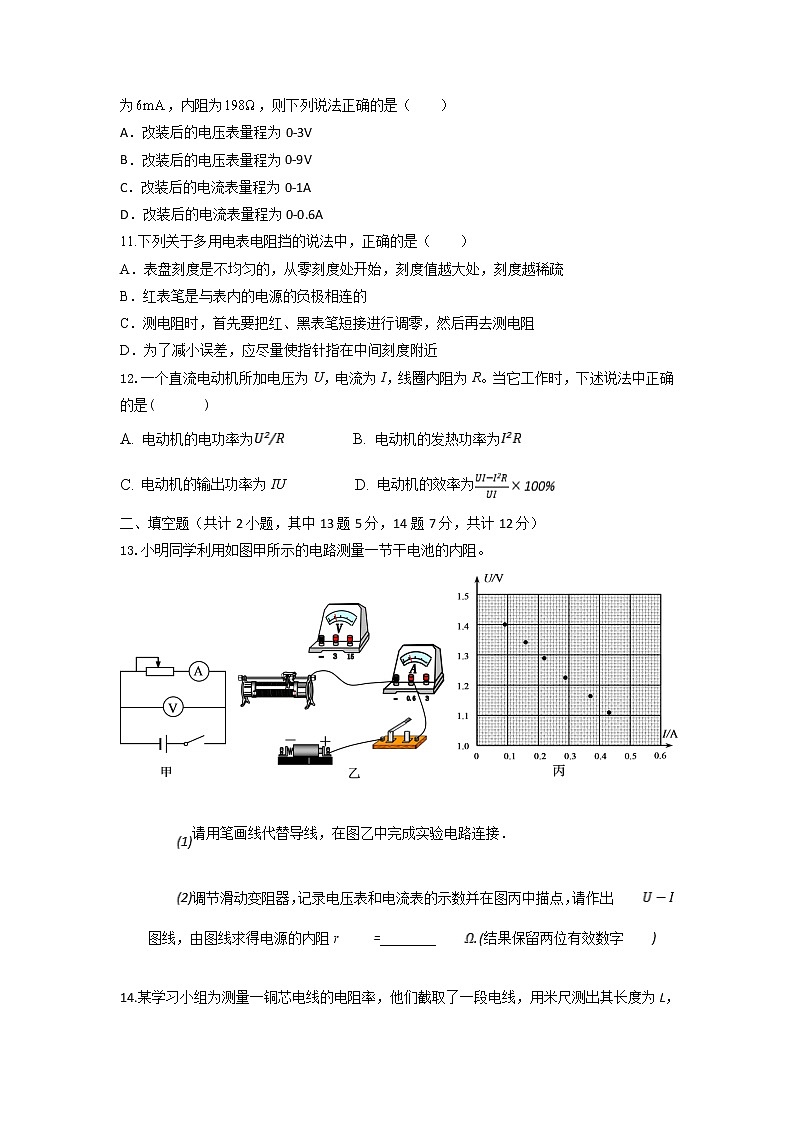

10.两个相同的灵敏电流表，一个串联的定值电阻后改装为如图甲所示的电压表，另一个并联的定值电阻后改装为如图乙所示的电流表。已知灵敏电流表的满偏电流为，内阻为，则下列说法正确的是（　　）

A．改装后的电压表量程为0-3V

B．改装后的电压表量程为0-9V

C．改装后的电流表量程为0-1A

D．改装后的电流表量程为0-0.6A

11.下列关于多用电表电阻挡的说法中，正确的是（　　）

A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越稀疏

B．红表笔是与表内的电源的负极相连的

C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻

D．为了减小误差，应尽量使指针指在中间刻度附近

12.一个直流电动机所加电压为U，电流为I，线圈内阻为R。当它工作时，下述说法中正确的是(       )

A. 电动机的电功率为          B. 电动机的发热功率为
C. 电动机的输出功率为IU          D. 电动机的效率为

二、填空题（共计2小题，其中13题5分，14题7分，共计12分）

13.小明同学利用如图甲所示的电路测量一节干电池的内阻。

请用笔画线代替导线，在图乙中完成实验电路连接．

调节滑动变阻器，记录电压表和电流表的示数并在图丙中描点，请作出图线，由图线求得电源的内阻r ________结果保留两位有效数字

14.某学习小组为测量一铜芯电线的电阻率，他们截取了一段电线，用米尺测出其长度为L，用螺旋测微器测得其直径为D，用多用电表测得其电阻值约为5Ω．为提高测量的精确度，该小组的人员从下列器材中挑选了一些元件，设计了一个电路，重新测量这段电线（用表示）的电阻．

A．电源E（电动势为3.0V，内阻不计）

B．电压表（量程为0~3.0V，内阻约为2kΩ）

C．电压表（量程为0~15.0V，内阻约为6kΩ）

D．电流表（量程为0~0.6A，内阻约为1Ω）

E．电流表（量程为0~3.0A，内阻约为0.1Ω）

F．滑动变阻器（最大阻值为10Ω，额定电流为2.0A）

G．滑动变阻器（最大阻值为1kΩ，额定电流为1.0A）

H．开关S一个，导线若干

（1）如图所示是该实验小组用螺旋测微器对铜芯电线直径D的某次测量，其读数是________mm．

（2）实验时电压表应选用________，电流表应选用________，滑动变阻器应选用________．（只填用电器前的序号）

（3）为提高测量精度，要求电压连续变化，请你为该实验小组设计电路图，并画在下面的方框中．

三、计算题（共4小题，每题10分，共计40分）

15. 如图所示，在水平向右的匀强电场中，有一电荷量为q= -4×10-7C的负点电荷从A点运动到B点，电场力做功为WAB=3.2×10-6J，AB间距离L=4m，与水平方向夹角为 ；求：

（1）B、A间电势差UBA是多少？

（2）电场强度E是多大？

（3）如果A点的电势为-4V，求B点的电势为多大？

电荷量q′= 4×10－6C的正电荷在A点具有的电势能是多少？

16．如图所示，电源电动势E＝20V，内电阻r＝1Ω，电灯规格为“2V　4W”，电动机线圈的电阻为R0＝1Ω，当可变电阻R＝3Ω时，电灯和电动机都正常工作，求：

（1）电路中的电流；

（2）电动机的额定功率；

（3）电动机的效率；

17.如图所示电路中，电源有内阻，，，当开关扳到位置1时，电压表示数为5.6V，当开关扳到位置2时，电压表示数为5.4V。求电源的电动势和内电阻

18. 如图所示，是光滑绝缘的圆形轨道，位于竖直平面内，轨道半径为，下端与水平绝缘轨道在点平滑连接，整个轨道处在水平向左的匀强电场中。现有一质量为、带正电的小滑块（可视为质点）置于水平轨道上，滑块受到的电场力大小为，滑块与水平轨道间的动摩擦因数为0.5，重力加速度为。

（1）若滑块从水平轨道上距离点的点由静止释放，滑块到达点时速度为多大；

（2）在（1）的情况下，求滑块到达点时受到轨道的作用力大小；

参考答案

一、填空题（共12小题，每题4分，共计48分，其中1-8为单选题，9-12为多选题）

二、填空题（共计2小题，其中13题5分，14题7分，共计12分）

13.小明同学利用如图甲所示的电路测量一节干电池的内阻。

请用笔画线代替导线，在图乙中完成实验电路连接．

调节滑动变阻器，记录电压表和电流表的示数并在图丙中描点，请作出图线，由图线求得电源的内阻r ___0.86_____结果保留两位有效数字

      注（0.85-0.88均可）

14.___0.700_____mm．

（2）实验时电压表应选用____B____，电流表应选用__D______，滑动变阻器应选用____F____．（只填用电器前的序号）

（3）．分压外接

三、计算题（共4小题，每题10分，共计40分）

15. 如图所示，在水平向右的匀强电场中，有一电荷量为q= -4×10-7C的负点电荷从A点运动到B点，电场力做功为WAB=3.2×10-6J，AB间距离L=4m，与水平方向夹角为 ；求：

（1）B、A间电势差UBA是多少？

（2）电场强度E是多大？

（3）如果A点的电势为-4V，求B点的电势为多大？

电荷量q′= 4×10－6C的正电荷在A点具有的电势能是多少？

【答案】（1）8V（2）（3）φB=4V

【解析】

【详解】（1）AB间电势差

则

UBA= - UAB=8V

（3）匀强电场的电场强度

（4）因UAB=φA-φB =-8V；φA=-4V，则φB=4V

电荷量q′的正电荷在A点具有的电势能为

16．如图所示，电源电动势E＝20V，内电阻r＝1Ω，电灯规格为“2V　4W”，电动机线圈的电阻为R0＝1Ω，当可变电阻R＝3Ω时，电灯和电动机都正常工作，求：

（1）电路中的电流；

（2）电动机的额定功率；

（3）电动机的效率；

【答案】（1）I=2A；（2）；（3）P机＝16W；（4）η＝80%；

【详解】

（1）电灯正常工作，回路电流

（2）电动机两端电压

解得

UM＝10V

所以

（3）电动机热功率

P热＝I2R0＝4W

P机＝PM－P热＝16W

（4）η＝×100%＝80%

17.如图所示电路中，电源有内阻，，，当开关扳到位置1时，电压表示数为5.6V，当开关扳到位置2时，电压表示数为5.4V。求电源的电动势和内电阻

12V,   2Ω

18. 如图所示，是光滑绝缘的圆形轨道，位于竖直平面内，轨道半径为，下端与水平绝缘轨道在点平滑连接，整个轨道处在水平向左的匀强电场中。现有一质量为、带正电的小滑块（可视为质点）置于水平轨道上，滑块受到的电场力大小为，滑块与水平轨道间的动摩擦因数为0.5，重力加速度为。

（1）若滑块从水平轨道上距离点的点由静止释放，滑块到达点时速度为多大；

（2）在（1）的情况下，求滑块到达点时受到轨道的作用力大小；

【答案】（1）；（2）；

【解析】

【分析】

【详解】（1）设滑块到达点时的速度为，从点到点，由动能定理得

而

解得

（2）设滑块到达点时速度大小为，从点到点，由动能定理得

解得

根据牛顿第二定律有

解得滑块到达点时受到轨道的作用力大小
