第十九单元 生活用电九年级物理全一册同步必备知识清单（人教版）

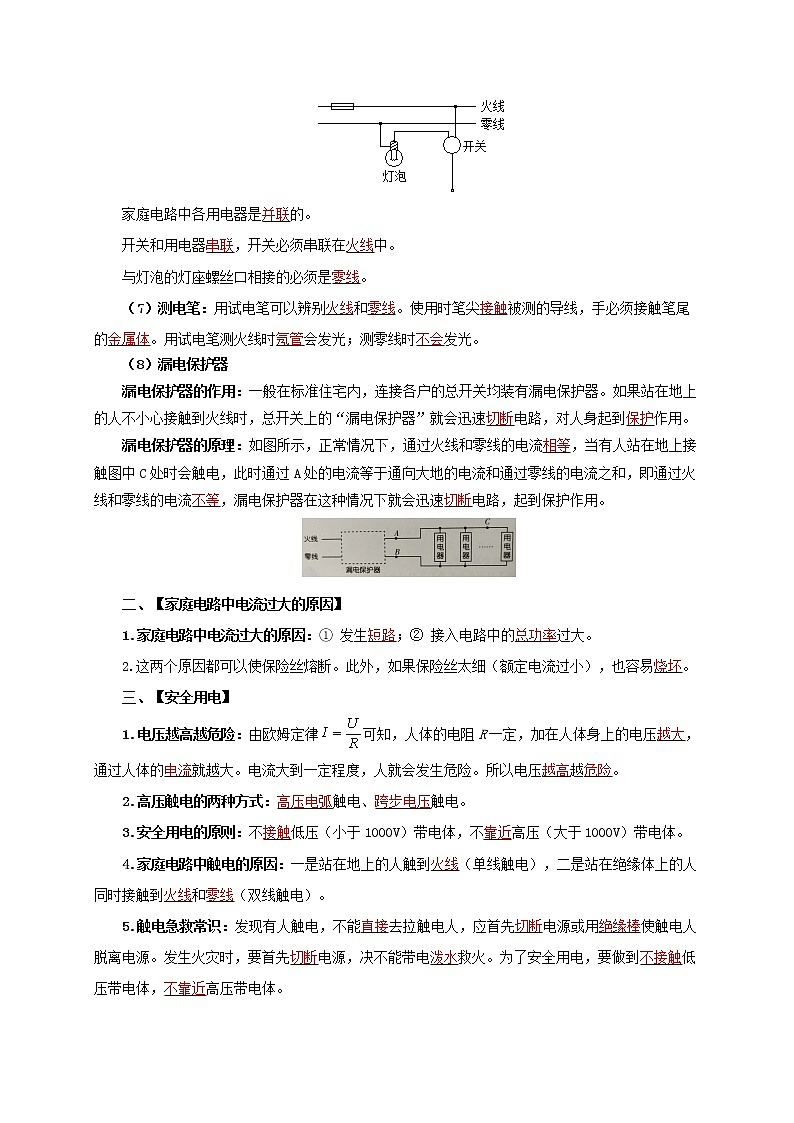

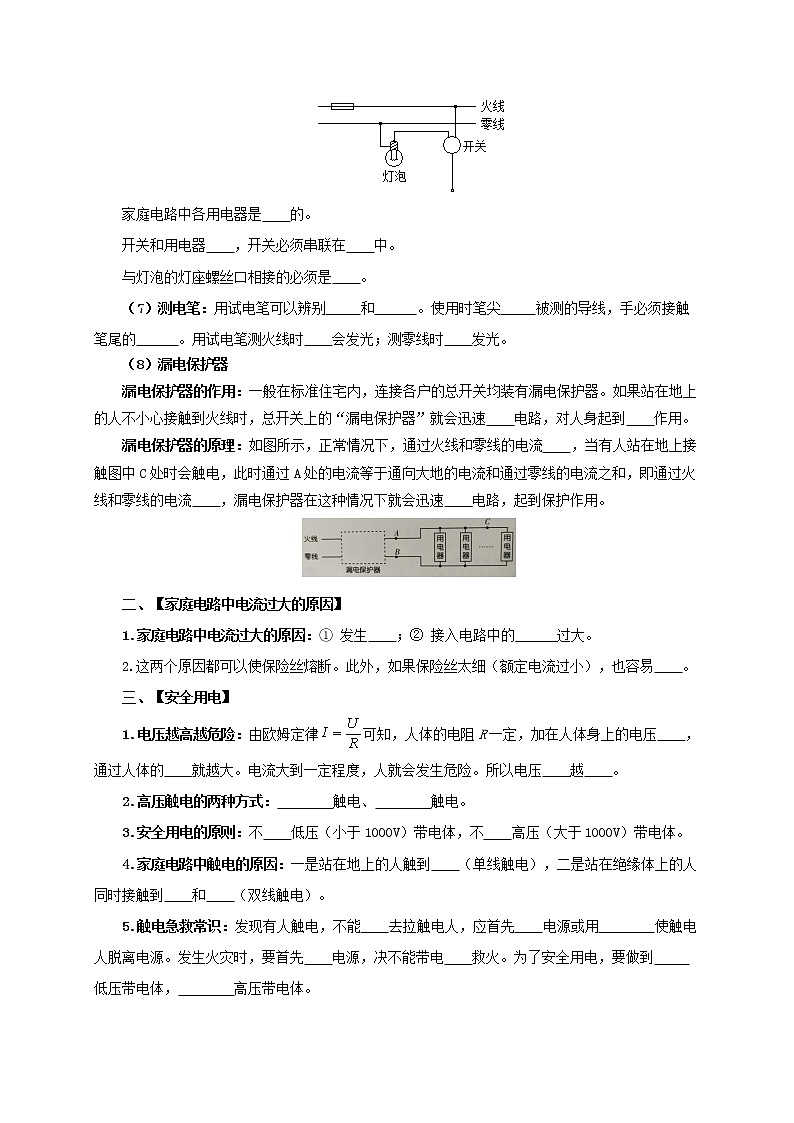

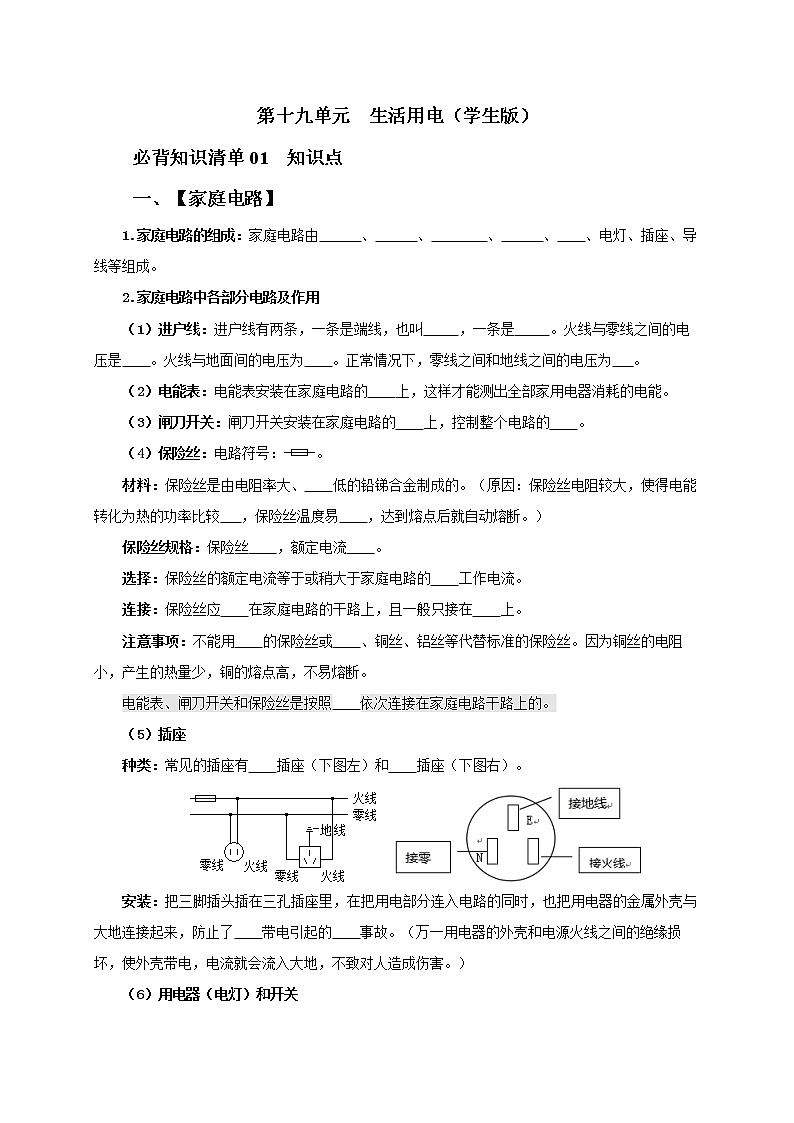

第十九单元  生活用电（学生版）必背知识清单01  知识点一、【家庭电路】1.家庭电路的组成：家庭电路由      、      、        、      、    、电灯、插座、导线等组成。2.家庭电路中各部分电路及作用（1）进户线：进户线有两条，一条是端线，也叫     ，一条是     。火线与零线之间的电压是    。火线与地面间的电压为    。正常情况下，零线之间和地线之间的电压为   。（2）电能表：电能表安装在家庭电路的    上，这样才能测出全部家用电器消耗的电能。（3）闸刀开关：闸刀开关安装在家庭电路的    上，控制整个电路的    。（4）保险丝：电路符号：。材料：保险丝是由电阻率大、    低的铅锑合金制成的。（原因：保险丝电阻较大，使得电能转化为热的功率比较   ，保险丝温度易    ，达到熔点后就自动熔断。）保险丝规格：保险丝    ，额定电流    。选择：保险丝的额定电流等于或稍大于家庭电路的    工作电流。连接：保险丝应    在家庭电路的干路上，且一般只接在    上。注意事项：不能用    的保险丝或    、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。电能表、闸刀开关和保险丝是按照    依次连接在家庭电路干路上的。（5）插座种类：常见的插座有    插座（下图左）和    插座（下图右）。  安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了    带电引起的    事故。（万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。）（6）用电器（电灯）和开关家庭电路中各用电器是    的。开关和用电器    ，开关必须串联在    中。与灯泡的灯座螺丝口相接的必须是    。（7）测电笔：用试电笔可以辨别     和      。使用时笔尖     被测的导线，手必须接触笔尾的      。用试电笔测火线时    会发光；测零线时    发光。（8）漏电保护器漏电保护器的作用：一般在标准住宅内，连接各户的总开关均装有漏电保护器。如果站在地上的人不小心接触到火线时，总开关上的“漏电保护器”就会迅速    电路，对人身起到    作用。漏电保护器的原理：如图所示，正常情况下，通过火线和零线的电流    ，当有人站在地上接触图中C处时会触电，此时通过A处的电流等于通向大地的电流和通过零线的电流之和，即通过火线和零线的电流    ，漏电保护器在这种情况下就会迅速    电路，起到保护作用。二、【家庭电路中电流过大的原因】1.家庭电路中电流过大的原因：① 发生    ；② 接入电路中的      过大。2.这两个原因都可以使保险丝熔断。此外，如果保险丝太细（额定电流过小），也容易    。三、【安全用电】1.电压越高越危险：由欧姆定律可知，人体的电阻R一定，加在人体身上的电压    ，通过人体的    就越大。电流大到一定程度，人就会发生危险。所以电压    越    。2.高压触电的两种方式：        触电、        触电。3.安全用电的原则：不    低压（小于1000V）带电体，不    高压（大于1000V）带电体。4.家庭电路中触电的原因：一是站在地上的人触到    （单线触电），二是站在绝缘体上的人同时接触到    和    （双线触电）。5.触电急救常识：发现有人触电，不能    去拉触电人，应首先    电源或用        使触电人脱离电源。发生火灾时，要首先    电源，决不能带电    救火。为了安全用电，要做到     低压带电体，        高压带电体。必背知识清单02  思维导图
