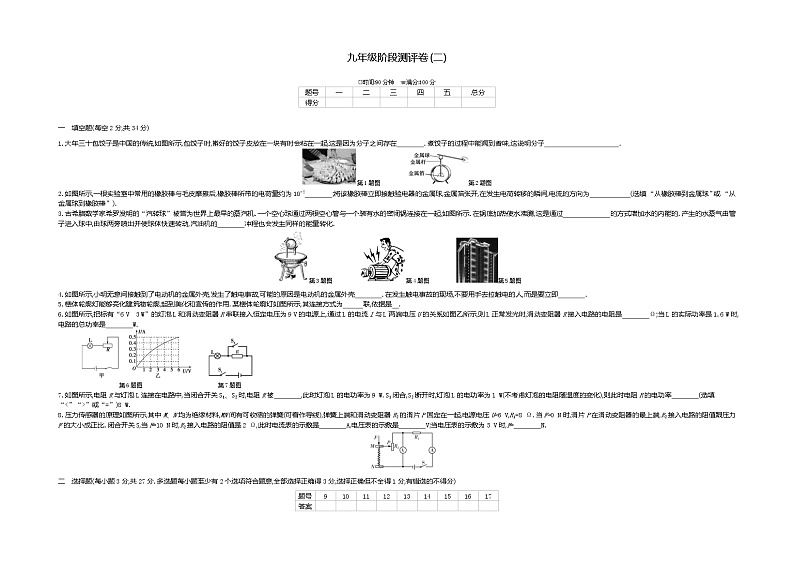

九年级阶段测评卷(二)

时间:90分钟　满分:100分　　　　
题号
一
二
三
四
五
总分
得分







一　填空题(每空2分,共34分)
1.大年三十包饺子是中国的传统,如图所示,包饺子时,擀好的饺子皮放在一块有时会粘在一起,这是因为分子之间存在　　　　.煮饺子的过程中能闻到香味,这说明分子　　　　　　　　　　　.
第1题图　　　　第2题图
2.如图所示,一根实验室中常用的橡胶棒与毛皮摩擦后,橡胶棒所带的电荷量约为10-7　　　　;将该橡胶棒立即接触验电器的金属球,金属箔张开,在发生电荷转移的瞬间,电流的方向为　　　　　　(选填 “从橡胶棒到金属球”或 “从金属球到橡胶棒”).
3.古希腊数学家希罗发明的“汽转球”被誉为世界上最早的蒸汽机.一个空心球通过两根空心管与一个装有水的密闭锅连接在一起,如图所示.在锅底加热使水沸腾,这是通过　　　　　　　的方式增加水的内能的.产生的水蒸气由管子进入球中,由球两旁喷出并使球体快速转动,汽油机的　　　　冲程也会发生同样的能量转化.
第3题图　　　　第4题图　　　　第5题图
4.如图所示,小明无意间接触到了电动机的金属外壳,发生了触电事故,可能的原因是电动机的金属外壳　　　　.在发生触电事故的现场,不要用手去拉触电的人,而是要立即　　　　.
5.楼体轮廓灯能够亮化建筑物轮廓,起到美化和宣传的作用.某楼体轮廓灯如图所示,其连接方式为　　　联,依据是　.
6.如图所示,把标有“6 V　3 W”的灯泡L和滑动变阻器R串联接入恒定电压为9 V的电源上,通过L的电流I与L两端电压U的关系如图乙所示,则L正常发光时,滑动变阻器R接入电路的电阻是　　　　Ω;当L的实际功率是1.6 W时,电路的总功率是　　　　W.

　　　　　　　　　第6题图　　　　　　　　　　　　　第7题图
7.如图所示,电阻R与灯泡L连接在电路中,当闭合开关S1、S2时,电阻R被　　　　,此时灯泡L的电功率为9 W.S1闭合,S2断开时,灯泡L的电功率为1 W(不考虑灯泡的电阻随温度的变化),则此时电阻R的电功率　　　　(选填“”或“=”)8 W.
8.压力传感器的原理如图所示,其中M、N均为绝缘材料,MN间有可收缩的弹簧(可看作导线),弹簧上端和滑动变阻器R2的滑片P固定在一起,电源电压U=6 V,R1=8 Ω.当F=0 N时,滑片P在滑动变阻器的最上端,R2接入电路的阻值跟压力F的大小成正比.闭合开关S,当F=10 N时,R2接入电路的阻值是2 Ω,此时电流表的示数是　　　　A,电压表的示数是　　　　V;当电压表的示数为3 V时,F=　　　　N.
二　选择题(每小题3分,共27分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)
题号
9
10
11
12
13
14
15
16
17
答案










　　　　　　　　　　　　　　　　　　　　　　　　

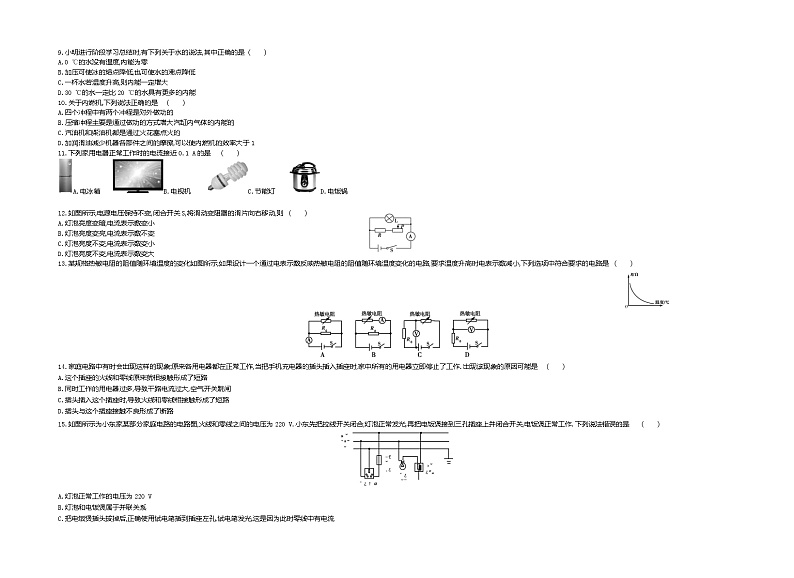

9.小明进行阶段学习总结时,有下列关于水的说法,其中正确的是 (　　)
A.0 ℃的水没有温度,内能为零
B.加压可使冰的熔点降低,也可使水的沸点降低
C.一杯水若温度升高,则内能一定增大
D.30 ℃的水一定比20 ℃的水具有更多的内能
10.关于内燃机,下列说法正确的是 (　　)
A.四个冲程中有两个冲程是对外做功的
B.压缩冲程主要是通过做功的方式增大汽缸内气体的内能的
C.汽油机和柴油机都是通过火花塞点火的
D.加润滑油减少机器各部件之间的摩擦,可以使内燃机的效率大于1
11.下列家用电器正常工作时的电流接近0.1 A的是 (　　)
A.电冰箱 B.电视机 　　C.节能灯 　　D.电饭锅

12.如图所示,电源电压保持不变,闭合开关S,将滑动变阻器的滑片向右移动,则 (　　)
A.灯泡亮度变暗,电流表示数变小
B.灯泡亮度变亮,电流表示数不变
C.灯泡亮度不变,电流表示数变小
D.灯泡亮度不变,电流表示数变大
13.某规格热敏电阻的阻值随环境温度的变化如图所示,如果设计一个通过电表示数反映热敏电阻的阻值随环境温度变化的电路,要求温度升高时电表示数减小,下列选项中符合要求的电路是 (　　)

14.家庭电路中有时会出现这样的现象:原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家中所有的用电器立即停止了工作.出现该现象的原因可能是 (　　)
A.这个插座的火线和零线原来就相接触形成了短路
B.同时工作的用电器过多,导致干路电流过大,空气开关跳闸
C.插头插入这个插座时,导致火线和零线相接触形成了短路
D.插头与这个插座接触不良形成了断路
15.如图所示为小东家某部分家庭电路的电路图,火线和零线之间的电压为220 V.小东先把拉线开关闭合,灯泡正常发光,再把电饭煲接到三孔插座上并闭合开关,电饭煲正常工作.下列说法错误的是 (　　)

A.灯泡正常工作的电压为220 V
B.灯泡和电饭煲属于并联关系
C.把电饭煲插头拔掉后,正确使用试电笔插到插座左孔,试电笔发光,这是因为此时零线中有电流
D.若把电饭煲换成电热水壶接入三孔插座,保险丝马上熔断,原因可能是电热水壶内部发生了短路

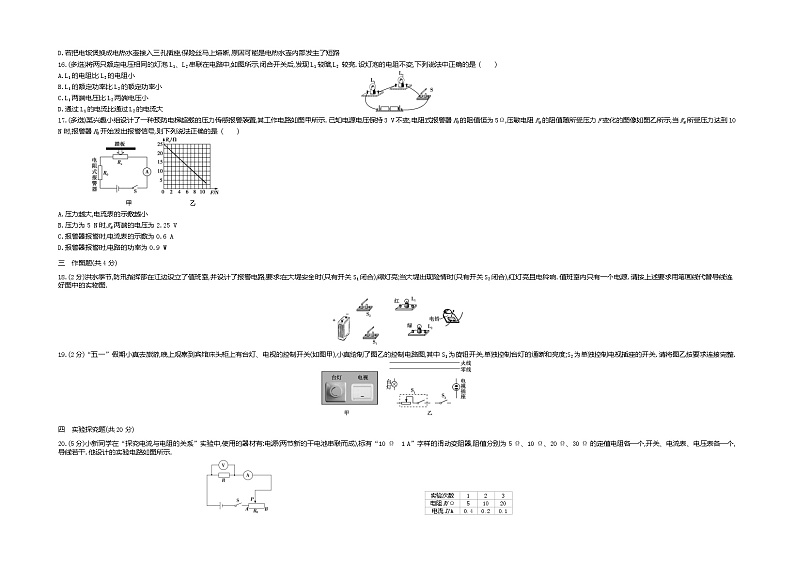

16.(多选)将两只额定电压相同的灯泡L1、L2串联在电路中,如图所示,闭合开关后,发现L1较暗,L2 较亮.设灯泡的电阻不变,下列说法中正确的是 (　　)
A.L1的电阻比L2的电阻小
B.L1的额定功率比L2的额定功率小
C.L1两端电压比L2两端电压小
D.通过L1的电流比通过L2的电流大
17.(多选)某兴趣小组设计了一种预防电梯超载的压力传感报警装置,其工作电路如图甲所示.已知电源电压保持3 V不变,电阻式报警器R0的阻值恒为5Ω,压敏电阻Rx的阻值随所受压力F变化的图像如图乙所示,当Rx所受压力达到10 N时,报警器R0开始发出报警信号,则下列说法正确的是 (　　)

　　　　　　　　　　甲　　　　　　　　　　乙
A.压力越大,电流表的示数越小
B.压力为5 N时,Rx两端的电压为2.25 V
C.报警器报警时,电流表的示数为0.6 A
D.报警器报警时,电路的功率为0.9 W
三　作图题(共4分)
18.(2分)洪水季节,防汛指挥部在江边设立了值班室,并设计了报警电路,要求:在大堤安全时(只有开关S1闭合),绿灯亮;当大堤出现险情时(只有开关S2闭合),红灯亮且电铃响.值班室内只有一个电源.请按上述要求用笔画线代替导线连好图中的实物图.

19.(2分)“五一”假期小真去旅游,晚上观察到宾馆床头柜上有台灯、电视的控制开关(如图甲),小真绘制了图乙的控制电路图,其中S1为旋钮开关,单独控制台灯的通断和亮度;S2为单独控制电视插座的开关.请将图乙按要求连接完整.

四　实验探究题(共20分)
20.(5分)小新同学在“探究电流与电阻的关系”实验中,使用的器材有:电源(两节新的干电池串联而成),标有“10 Ω　1 A”字样的滑动变阻器,阻值分别为5 Ω、10 Ω、20 Ω、30 Ω的定值电阻各一个,开关、电流表、电压表各一个,导线若干.他设计的实验电路如图所示.
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.4
0.2
0.1
　　　

(1)小新在连接电路过程中开关要　　　　.
(2)小新同学首先将5 Ω的定值电阻接入电路,将滑片P滑到　　　(选填“A”或“B”)端,然后闭合开关,调节滑片P,使电压表示数达到某一数值,并将电流表示数记录在上面的表格中.
(3)然后,小新同学将5 Ω的电阻替换为10 Ω的电阻,闭合开关,调节滑片P,使电压表示数为　　　　V,将电流表示数记录在上面的表格中.
(4)接下来,小新同学换接20 Ω的定值电阻并重复(3)中所述的操作,记录数据;由表格中数据可知,在电压一定时,电流与电阻成　　　　(选填“正比”或“反比”).
(5)本次探究中若换用30 Ω的定值电阻进行实验,无论怎样调节滑片P,电压表示数始终　　　　(选填“大于”或“小于”)所需电压.
21.(8分)为了比较不同物质的吸热能力,小睿设计了两套实验装置,如图1、图2所示,已知每套装置中的两个相同的容器中分别装有质量相等的水和食用油,其他器材均相同.
图1　　　图2
图3
(1)[新风向·开放性试题]图1和图2中的两套实验装置相比,你认为用图　　　　所示的更好,理由是　.
(2)选用两个相同规格的电加热器加热,目的是使水和食用油在相等时间内　　　　　　　　　　　　.
(3)图3中能合理反映该实验结果的图像是　　　　(选填“甲”“乙”或“丙”).
(4)小睿还想利用图2所示的装置探究导体产生的热量与电阻大小的关系,则应使两烧瓶中的液体的种类和质量　　　　,电阻丝的阻值　　　　(均选填“相同”或“不同”).请在矩形框中帮他画出电路图(其他器材可任意选取,图2所示装置不用画出).

22.(7分)在测电阻的实验中,小芳所在的小组选择了如下实验器材:新的干电池两节,电流表、电压表各一个,开关两个,滑动变阻器一个,待测电阻两个,导线若干.
甲　　　乙
丙　　　　丁
(1)如图甲是小芳连接的实物图,请你根据图乙帮她连接完整.
(2)连好电路后闭合开关,小芳发现电流表的指针不动,但电压表的指针有明显偏转,若电路中只有一个元件出现了故障,则故障是　　　　　　　　　.
(3)排除故障后,正确连接电路,闭合开关,移动滑动变阻器的滑片,当电压表的示数为1.5 V时,电流表的示数如图丙所示,则电路中的电流为　　　　A,待测电阻的阻值R=　　　　Ω.
(4)实验时,该小组的另一位同学发现电压表突然损坏了,他只用一只电流表和最大阻值为R0的滑动变阻器测出了未知电阻R1的阻值.他的实验电路如图丁所示,实验步骤如下:
A.开关S1和S2都断开,将滑动变阻器的滑片移到阻值最大处,观察到电流表无示数;
B.保持滑片位置不动,只闭合开关S1,读出电流表的示数为I1;
C.再闭合开关S2,读出电流表的示数为I2.
则R1=　　　　.
五　综合应用题(共15分)
23.(8分)如图甲所示是某同学购买的一个眼罩,图乙为其内部的电路图,已知电源电压U为6 V,电热丝R1阻值为8 Ω,电热丝R2阻值为10 Ω,开关S3接a或b.该眼罩的相关参数如下表所示.
额定充电(放
电)电压
6 V
充电电流
400 mA
电池容量
800 mA·h
甲　乙　

(1)给电池充电时的能量转化情况是　　　　　　　　.当该眼罩还剩20%的电量时,在额定电压下充电,则充满电至少需要　　　 　h.
(2)当S1闭合,S2断开,S3接a时,加热电路为　　　(选填“高”“中”或“低”)温挡.此时电路中的电流是多少?(结果保留2位小数)
(3)中温挡的功率为多少?
(4)充满电,最多能在高温挡正常工作多少小时?(结果保留1位小数)







24.(7分)如图所示是小沫家厨房中安装的即热式电热水龙头,它的特点是即开即有热水,无须提前预热,而且可以通过调节水流大小调节水温,不需要调节加热电阻大小,其部分参数如下表所示(忽略温度对电阻的影响).
额定电压
220 V
额定功率
2 200 W
最高水温
50 ℃
交流电频率
50 Hz
　　　

(1)求该水龙头正常工作时电路中的电流和加热电阻的阻值.
(2)该产品的电气技术参数中规定:合格产品的电阻偏差应小于或等于2 Ω.每一批产品在出厂前都会进行抽检,现将一个该款水龙头单独接在220 V电路中,发现标有“3 000 imp/(kW·h)”的电能表的指示灯在1 min内闪烁115次,请你通过计算判断该水龙头的电阻是否合格.








九年级阶段测评卷(二)

9
10
11
12
13
14
15
16
17
C
B
C
C
D
C
C
AC
BD

1.引力　在不停地做无规则运动
2.C(或库仑)　从金属球到橡胶棒
【解析】橡胶棒所带的电荷量约为10-7 C;毛皮摩擦过的橡胶棒带负电,将该橡胶棒接触不带电的验电器的金属球时,橡胶棒上的电子移动到了金属球上,因电子定向移动的方向与电流的方向相反,故电流的方向是从金属球流向橡胶棒.
3.热传递　做功
【解析】在锅底加热使水沸腾,这是通过热传递的方式增加水的内能的;水蒸气由球两旁喷出并使球体快速转动,是水蒸气的内能转化为球体的机械能,与汽油机的做功冲程的能量转化相同.
技巧点拨
判断改变物体内能方式的方法
有温度差时,一般是通过热传递的方式改变物体内能的;有力的作用时,一般是通过做功的方式改变物体内能的.
4.没有接地　切断电源
5.并　各灯互不影响
【解析】由题图可知,建筑物上有的轮廓灯不亮,有的轮廓灯亮,说明各轮廓灯互不影响.因为串联电路中各用电器相互影响,并联电路中各用电器互不影响,所以建筑物轮廓灯的连接方式为并联.
6.6　3.6
【解析】由题图甲可知,灯泡L与滑动变阻器R串联,灯泡L正常发光时,R两端的电压UR=U-UL=9 V-6 V=3 V;由题图乙可知,当灯泡L两端电压为6 V时,通过灯泡L的电流为0.5 A,因为串联电路中各处的电流相等,所以滑动变阻器R接入电路的电阻R1====6 Ω;由题图乙可知,当U'L=4 V,I'L=0.4 A时,L的实际功率是1.6 W,此时电路的总功率P'=UI'L=9 V×0.4 A=3.6 W.
7.短路
