物理选择性必修 第二册5.1 传感器的原理练习题

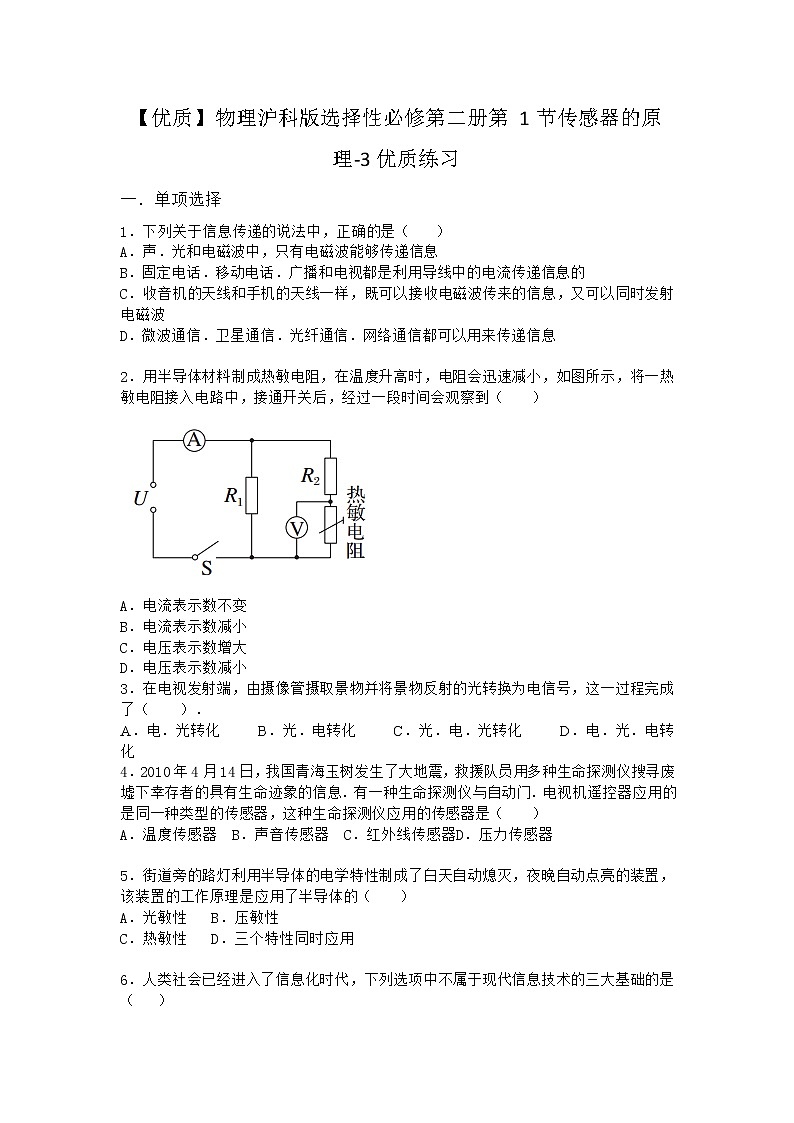

【优质】物理沪科版选择性必修第二册第1节传感器的原理-3优质练习

一．单项选择

1．下列关于信息传递的说法中，正确的是（　　）

A．声．光和电磁波中，只有电磁波能够传递信息

B．固定电话．移动电话．广播和电视都是利用导线中的电流传递信息的

C．收音机的天线和手机的天线一样，既可以接收电磁波传来的信息，又可以同时发射电磁波

D．微波通信．卫星通信．光纤通信．网络通信都可以用来传递信息

2．用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如图所示，将一热敏电阻接入电路中，接通开关后，经过一段时间会观察到（　　）

A．电流表示数不变

B．电流表示数减小

C．电压表示数增大

D．电压表示数减小

3．在电视发射端，由摄像管摄取景物并将景物反射的光转换为电信号，这一过程完成了（　　）．

A．电．光转化　   B．光．电转化     C．光．电．光转化     D．电．光．电转化

4．2010年4月14日，我国青海玉树发生了大地震，救援队员用多种生命探测仪搜寻废墟下幸存者的具有生命迹象的信息．有一种生命探测仪与自动门．电视机遥控器应用的是同一种类型的传感器，这种生命探测仪应用的传感器是（　　）

A．温度传感器 B．声音传感器 C．红外线传感器 D．压力传感器

5．街道旁的路灯利用半导体的电学特性制成了白天自动熄灭，夜晚自动点亮的装置，该装置的工作原理是应用了半导体的（　　）

A．光敏性  B．压敏性

C．热敏性  D．三个特性同时应用

6．人类社会已经进入了信息化时代，下列选项中不属于现代信息技术的三大基础的是（   ）

A.信息的拾取    B.信息的推广    C.信息的处理    D.信息的传输

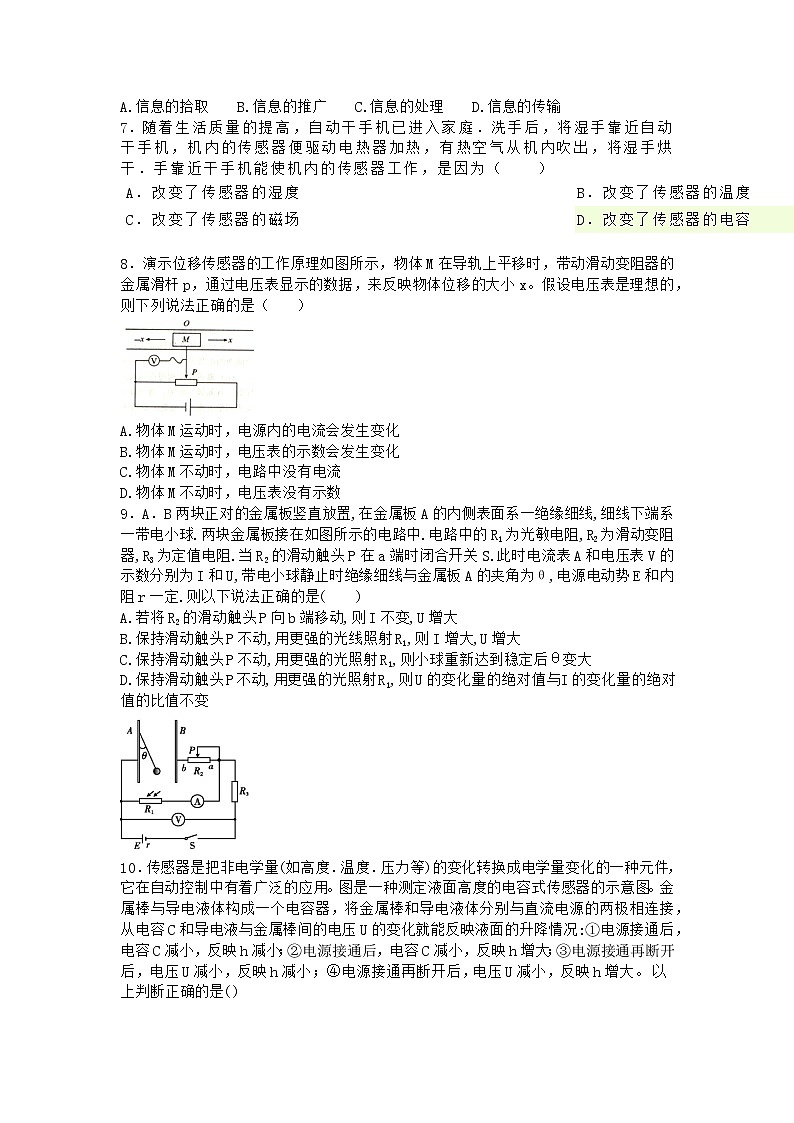

7．随着生活质量的提高，自动干手机已进入家庭．洗手后，将湿手靠近自动干手机，机内的传感器便驱动电热器加热，有热空气从机内吹出，将湿手烘干．手靠近干手机能使机内的传感器工作，是因为（　　）

8．演示位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆p，通过电压表显示的数据，来反映物体位移的大小x。假设电压表是理想的，则下列说法正确的是（　　）

A.物体M运动时，电源内的电流会发生变化

B.物体M运动时，电压表的示数会发生变化

C.物体M不动时，电路中没有电流

D.物体M不动时，电压表没有示数

9．A．B两块正对的金属板竖直放置,在金属板A的内侧表面系一绝缘细线,细线下端系一带电小球.两块金属板接在如图所示的电路中.电路中的R1为光敏电阻,R2为滑动变阻器,R3为定值电阻.当R2的滑动触头P在a端时闭合开关S.此时电流表A和电压表V的示数分别为I和U,带电小球静止时绝缘细线与金属板A的夹角为θ,电源电动势E和内阻r一定.则以下说法正确的是(    )

A.若将R2的滑动触头P向b端移动,则I不变,U增大

B.保持滑动触头P不动,用更强的光线照射R1,则I增大,U增大

C.保持滑动触头P不动,用更强的光照射R1,则小球重新达到稳定后θ变大

D.保持滑动触头P不动,用更强的光照射R1,则U的变化量的绝对值与I的变化量的绝对值的比值不变

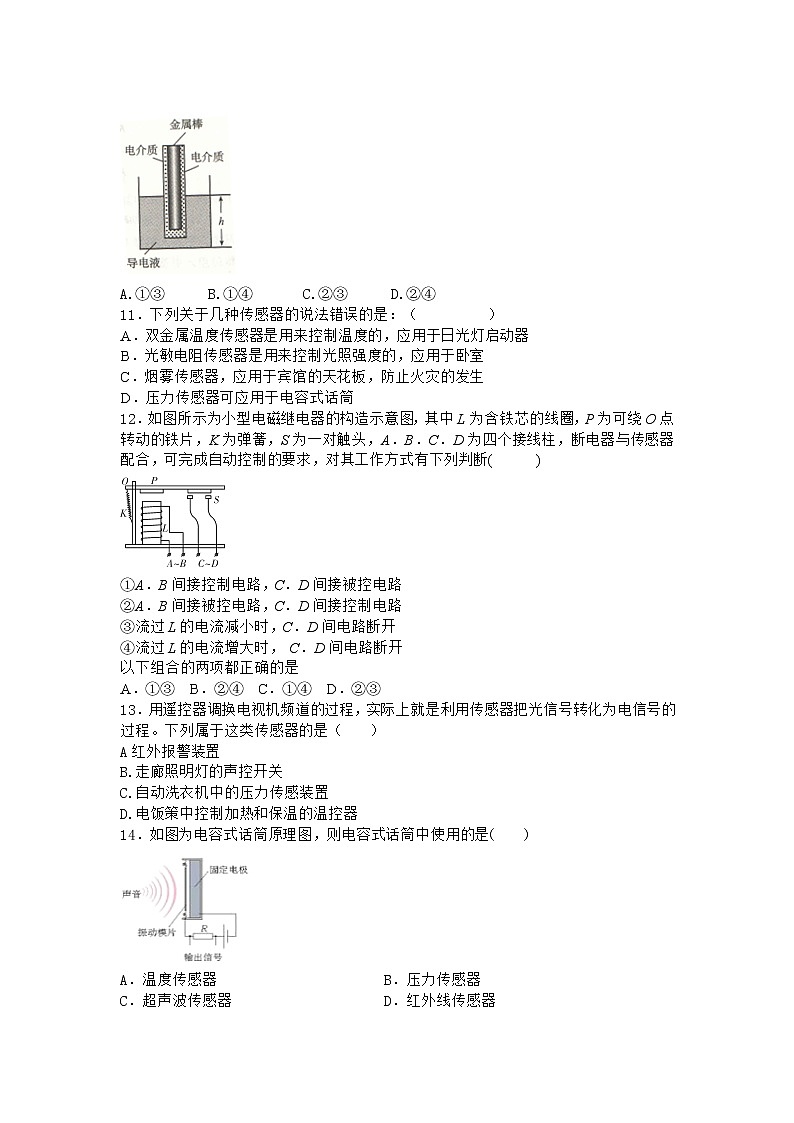

10．传感器是把非电学量(如高度．温度．压力等)的变化转换成电学量变化的一种元件，它在自动控制中有着广泛的应用。图是一种测定液面高度的电容式传感器的示意图。金属棒与导电液体构成一个电容器，将金属棒和导电液体分别与直流电源的两极相连接，从电容C和导电液与金属棒间的电压U的变化就能反映液面的升降情况:①电源接通后，电容C减小，反映h减小；②电源接通后，电容C减小，反映h增大；③电源接通再断开后，电压U减小，反映h减小；④电源接通再断开后，电压U减小，反映h增大。              以上判断正确的是(              )

A.①③      B.①④       C.②③      D.②④

11．下列关于几种传感器的说法错误的是：（          ）

A．双金属温度传感器是用来控制温度的，应用于日光灯启动器

B．光敏电阻传感器是用来控制光照强度的，应用于卧室

C．烟雾传感器，应用于宾馆的天花板，防止火灾的发生

D．压力传感器可应用于电容式话筒

12．如图所示为小型电磁继电器的构造示意图，其中L为含铁芯的线圈，P为可绕O点转动的铁片，K为弹簧，S为一对触头，A．B．C．D为四个接线柱，断电器与传感器配合，可完成自动控制的要求，对其工作方式有下列判断(      )

①A．B间接控制电路，C．D间接被控电路

②A．B间接被控电路，C．D间接控制电路

③流过L的电流减小时，C．D间电路断开

④流过L的电流增大时， C．D间电路断开

以下组合的两项都正确的是

A．①③  B．②④  C．①④  D．②③

13．用遥控器调换电视机频道的过程，实际上就是利用传感器把光信号转化为电信号的过程。下列属于这类传感器的是（　　）

A红外报警装置

B.走廊照明灯的声控开关

C.自动洗衣机中的压力传感装置

D.电饭策中控制加热和保温的温控器

14．如图为电容式话筒原理图，则电容式话筒中使用的是(    )

A．温度传感器                       B．压力传感器

C．超声波传感器                     D．红外线传感器

15．如图是一火警报警装置的一部分电路示意图，其中R2是半导体热敏传感器，它的电阻随温度升高而减小，a．b接报警器，当传感器R2所在处出现火情时，电流表的电流I和a．b两端电压U与出现火情前相比（　　）

A.I变大，U变大       B.I变大，U变小         C.I变小，U变小    D.I变小，U变大

参考答案与试题解析

1．【答案】D

【解析】【考点】电磁波的发射．传播和接收．

【分析】解答本题需掌握让信息踏上信息高速路的载体：移动通信．网络通信．光纤通信，并明确各种载体的基本原理．

【解答】解：A．声．光和电磁波中，声．光和电磁波都能传递信息．故A错误．

B．固定电话．移动电话．广播和电视中，只有固定电话是利用电流传递信息的．故B错误．

C收音机只能接收电磁波传来的信息，不能发射电磁波．故C错误．

D．微波通信．卫星通信．光纤通信．网络通信都可以用来传递信息．故D正确．

故选：D

2．【答案】D

【解析】接通开关后热敏电阻的温度升高，电阻减小，总电阻减小，I总增大，电流表示数变大，选项A．B错误．R1中电流I1不变，R2支路的电流I2增大，UR2增大，又U＝UR2＋U热，则U热减小，电压表示数减小，选项D正确，C错误．

3．【答案】B

【解析】

试题分析：在电视信号发射端，由摄像管摄取景物并将景物反射的光转变为电信号的过程就是摄像，这个过程由摄像管完成．这一过程完成了光．电转化．故B正确，ACD错误．故选B.

考点：电磁波的发射和接受

4．【答案】C

【解析】【考点】传感器在生产．生活中的应用．

【分析】传感器作为一种将其它形式的信号与电信号之间的转换装置，在我们的日常生活中得到了广泛应用，不同传感器所转换的信号对象不同，我们应就它的具体原理进行分析．

【解答】解：一切物体均发出红外线，生命探测仪可利用红外线来探测，和电视机遥控器使用的是同一类型传感器，

红外线是一种不可见的光线，红外报警装置就是利用它将光信号转换为电信号的；故C正确，ABD错误

故选：C

5．【答案】A

【解析】【考点】 传感器在生产．生活中的应用．

【分析】传感器的作用是将温度．力．光．声音等非电学量转换为电学量．

【解答】解：灯要求夜晚亮．白天熄．则白天有光，黑夜没有光，则是由光导致电路的电流变化，所以电路中光传感器导致电阻变化，实现动控制，因此是利用半导体的光敏性．故A正确．BCD错误．

故选：A

6．【答案】B

【解析】

试题分析：现代信息技术的三大基础是：信息的拾取，信息的处理，信息的传输；故ACD错误，B正确；

故选：B。

考点：信息技术

【名师点睛】凡是能扩展人的信息功能的技术，都是信息技术．可以说，这就是信息技术的基本定义．它主要是指利用电子计算机和现代通信手段实现获取信息．传递信息．存储信息．处理信息．显示信息．分配信息等的相关技术。

7．【答案】D

【解析】手靠近干手机能使机内的传感器工作，是因为改变了传感器的电容，发送启动信号给控制芯片，控制芯片在启动电机工作和加热装置工作．

8．【答案】B

【解析】

9．【答案】D

【解析】由题中电路图看出,电压表V测量的是路端电压大小,电路稳定时R2支路中无电流,R2两端电压为零,将R2的滑动触头向b端移动不会影响电压表V和电流表A的读数,故选项A错误;两极板A．B之间的电压等于光敏电阻R1两端的电压,用更强的光线照射R1,R1的阻值变小,电路电流I变大,路端电压U变小,R3两端电压变大,R1两端电压变小,则小球重新达到稳定后θ变小,故选项B．C均错误;设强光照射R1前电压表V和电流表A的示数分别为U1．I1,强光照射R1后电压表V和电流表A的示数分别为U2．I2,则E=U1+I1r,E=U2+I2r,解得r==,可见,选项D正确.

10．【答案】B

【解析】

11．【答案】B

【解析】

考点：传感器

【名师点睛】传感器能够将其他信号转化为电信号，它们在生产生活中应用非常广泛，在学习中要注意体会。

12．【答案】A

【解析】

考点：考查了电磁继电器工作原理

【名师点睛】电磁继电器就是一个自动控制电路通断的开关，根据电磁继电器的工作原理来分析解答．

13．【答案】A

【解析】

14．【答案】B

【解析】

试题分析：电容式话筒中使用的是压力传感器，故选B。

考点：传感器

【名师点睛】此题是对传感器的考查；要认识生活中的传感器的类型，了解各种传感器的原理。

15．【答案】B

【解析】考点: 闭合电路的欧姆定律.

专题： 恒定电流专题.

分析： 由题知，当传感器R2所在处出现火情时，R2减小，分析外电路总电阻如何变化，根据欧姆定律分析干路电流的变化情况和路端电压U的变化情况，根据R2．R3并联电压的变化情况，分析通过R3电流的变化情况，即可知电流表示数变化情况.

解答： 解：由题知，当传感器R2所在处出现火情时，R2减小，R2．R3并联电阻减小，外电路总电阻减小，根据闭合电路欧姆定律得知，干路电流I增大，路端电压减小，即a．b两端电压U变小；R2．R3并联电压U并=E﹣I（R1+r），I增大，E．R1．r均不变，则U并减小，通过R3电流减小，由于干路电流增大，则知电流表示数I变大.故B正确，ACD错误.

故选B

点评： 本题是信息题，首先要抓住传感器R2电阻与温度的关系，其次按“部分→整体→部分”的顺序进行分析.
