广东省广州市白云区华赋学校2022-2023学年九年级上学期期中考物理试题(含答案)

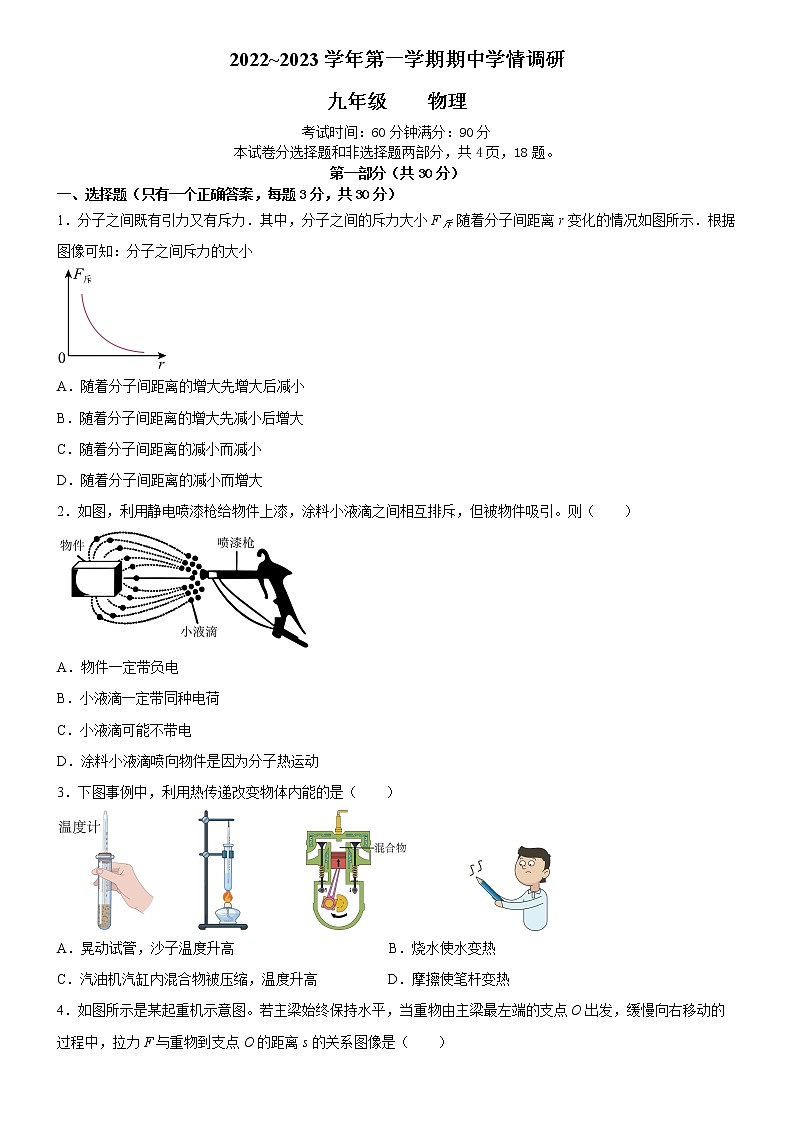

2022~2023学年第一学期期中学情调研

九年级    物理

考试时间：60分钟满分：90分

本试卷分选择题和非选择题两部分，共4页，18题。

第一部分（共30分）

一、选择题（只有一个正确答案，每题3分，共30分）

1．分子之间既有引力又有斥力．其中，分子之间的斥力大小F斥 随着分子间距离r变化的情况如图所示．根据图像可知：分子之间斥力的大小

A．随着分子间距离的增大先增大后减小

B．随着分子间距离的增大先减小后增大

C．随着分子间距离的减小而减小

D．随着分子间距离的减小而增大

2．如图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（　　）

A．物件一定带负电

B．小液滴一定带同种电荷

C．小液滴可能不带电

D．涂料小液滴喷向物件是因为分子热运动

3．下图事例中，利用热传递改变物体内能的是（　　）

A．晃动试管，沙子温度升高                      B．烧水使水变热

C．汽油机汽缸内混合物被压缩，温度升高          D．摩擦使笔杆变热

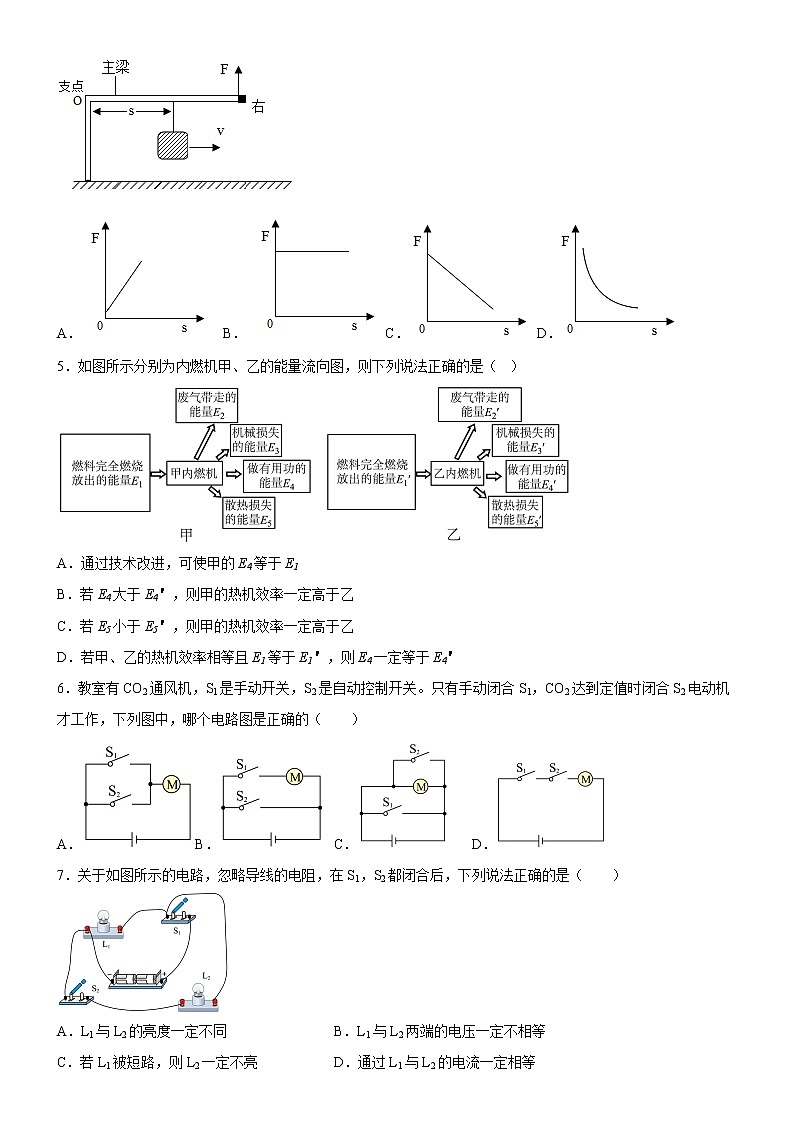

4．如图所示是某起重机示意图。若主梁始终保持水平，当重物由主梁最左端的支点O出发，缓慢向右移动的过程中，拉力F与重物到支点O的距离s的关系图像是（　　）

A．  B． C． D．

5．如图所示分别为内燃机甲、乙的能量流向图，则下列说法正确的是（   ）

A．通过技术改进，可使甲的E4等于E1

B．若E4大于E4＇，则甲的热机效率一定高于乙

C．若E5小于E5＇，则甲的热机效率一定高于乙

D．若甲、乙的热机效率相等且E1等于E1＇，则E4一定等于E4＇

6．教室有CO2通风机，S1是手动开关，S2是自动控制开关。只有手动闭合S1，CO2达到定值时闭合S2电动机才工作，下列图中，哪个电路图是正确的（　　）

A． B． C． D．

7．关于如图所示的电路，忽略导线的电阻，在S1，S2都闭合后，下列说法正确的是（　　）

A．L1与L2的亮度一定不同 B．L1与L2两端的电压一定不相等

C．若L1被短路，则L2一定不亮 D．通过L1与L2的电流一定相等

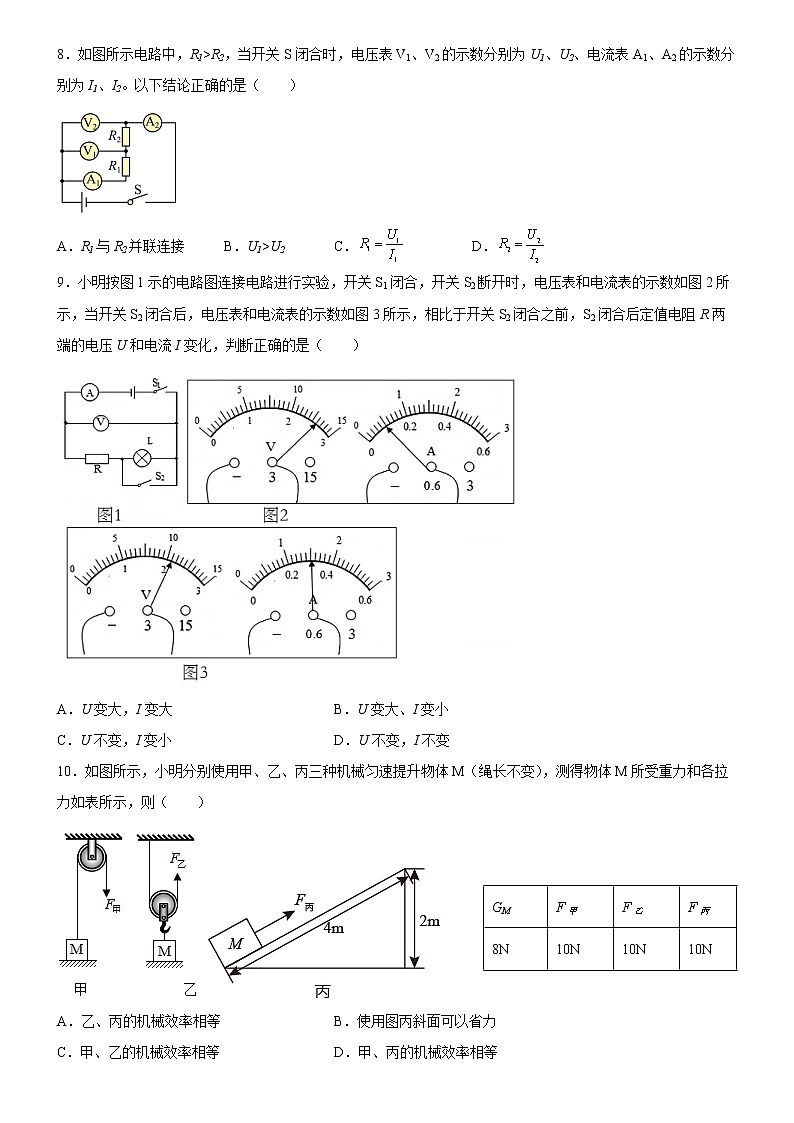

8．如图所示电路中，R1>R2，当开关S闭合时，电压表V1、V2的示数分别为U1、U2、电流表A1、A2的示数分别为I1、I2。以下结论正确的是（　　）

A．R1与R2并联连接 B．U1>U2 C． D．

9．小明按图1示的电路图连接电路进行实验，开关S1闭合，开关S2断开时，电压表和电流表的示数如图2所示，当开关S2闭合后，电压表和电流表的示数如图3所示，相比于开关S2闭合之前，S2闭合后定值电阻R两端的电压U和电流I变化，判断正确的是（　　）

A．U变大，I变大 B．U变大、I变小

C．U不变，I变小 D．U不变，I不变

10．如图所示，小明分别使用甲、乙、丙三种机械匀速提升物体M（绳长不变），测得物体M所受重力和各拉力如表所示，则（　　）

A．乙、丙的机械效率相等 B．使用图丙斜面可以省力

C．甲、乙的机械效率相等 D．甲、丙的机械效率相等

非选择题    按题目要求答题（共60分）

11．现有0.3kg的汽油（热值为）。汽油机燃烧了0.2kg汽油，实际放出的热量为，产生的有用机械能为。则：

（1）图1所示的，是汽油机的哪个冲程？答：___________冲程；

（2）燃烧0.2kg汽油时，未完全燃烧损耗的能量为___________J；

（3）汽油机的效率为___________；

（4）剩下的汽油，热值为___________J/kg。

14．某学习小组的同学分别测出导体A、B、C、D在不同电压下对应的电流，作出以电压U为纵坐标、电流I为横坐标的图像，如图甲所示

（1）根据公式由甲的图像可知，当两端电压变化时，导体A的电阻________；导体D的电阻_________（以上均选填“改变”或“不变”）：

（2）由图甲的图像是否能得出“所有导体的电流都与电压成正比”？________（选填“能”或“不能”）

（3）学习小组的同学按图乙所示的电路图连接实物，电源用两节干电池，他们发现，当把5Ω的电阻接入电路时，闭合开关，电流表的示数为0.36A；当把10Ω的电阻接入电路时，闭合开关，电流表的示数为0.22A；当把15Ω的电阻接入电路时，闭合开关，电流表的示数为0.16A；以上数据是否符合“电压一定时，电流与电阻成反比”的规律？________（选填“是”或“否”）

13．甲、乙两保温杯装有初温相同、等质量的水，在恒温的室内静置，每隔一段时间测出水温，得到的图象如图所示。

（1）当t=1h时，内能较大的是________（选填：“甲”“乙”）杯中的水。甲杯中水的比热容_______乙杯中水的比热容；（选填：“<”“=”“>”）

（2）乙杯中的水在0-1h放热为Q1，在1-2h放热为Q2.则：Q1___________Q2（选填：“<”“=”“>”），判断的依据是___________。

14．某兴趣小组设计了一款“发光滑动变阻器”，通过发光二极管的发光情况显示变阻器接入部分和电流通过的路径，利用此变阻器做了如下研究。

(1)对照图甲，将图乙中的电路图补充完整。

(2)这种变阻器在使用过程中要注意电流的流向，这与发光二极管的______特性有关。实验中发现电压表、电流表均无示数，若电路中只有一处故障，可能是______（选填“R1断路”“R1短路”或“R断路”）

(3)闭合开关，移动滑片，记录发光二极管的发光个数以及电压表、电流表的示数如表，可算出单个发光二极管代表的变阻器阻值是_____Ω

15．下图甲示一种自动测定油箱内油面高度的油量表（实际上是量程为0~0.6A的电流表改装而成），滑动变阻器R的最大值为60Ω，金属杠杆的右端是滑动变阻器的滑片。从油量表指针所指的刻度，就可以知道油箱内油面的高度。电源电压为24V，R0为定值电阻。

（1）当油箱油面下降时，油量表的示数将变___________；

（2）油箱装满汽油时，油量表示数为最大值（即电流表达到最大值，此时滑动变阻器的触头在某一端），R0的阻值为___________；

（3）改装设计：用电压表代替电流表做油量表，图中的乙图己画出部分电路，请在乙图中完成电路的设计。要求：当油箱中的油用完时，油量表（电压表）的示数为零；油量越多，电压表示数越大。

16．在如图（a）所示的电路中，电源两端的电压为3V且保持不变，电阻R1的阻值为5Ω，滑动变阻器R2上标有“20Ω 1A”字样，所用电流表的表盘如图（b）所示。闭合开关后，滑片P移到某一位置时，电流表示数为1A。求：

（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源两端的电压可变，为使电流表A的示数能达到最大，电源电压的最小值。

20．美的楼宇科技广州产业园项目是类的集团继冰箱和洗衣机项目后，第六个落地广州的生产基地，将成为美的楼宇科技在全国最大的集研发、生产于一体的标杆工厂。项目建设中，工人用如图甲所示的装置将质量为70kg的建筑材料匀速提升了6m，用时10s。电动机的输出功率恒定为600W，不计绳重和摩擦，g=10N/kg。求：

（1）10s内电动机输出的总功；

（2）动滑轮所受的重力；

（3）若用此滑轮组匀速提升另一批建筑材料时，机械效率是90%，则该建筑材料上升的速度。

（4）如图乙所示，如果某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请用笔画线代替绳子，画出最省力的绕绳方法。

              甲                                   乙

18．小明用下图中的简单机械的动滑轮匀速拉动水平地面上的物体A，他猜想动滑轮拉动的物体越轻，机械效率越高。请设计实验检验其猜想，并完成部分实验报告的填写：

（1）实验目的；

（2）实验步骤（若需要可补充器材、可以画图或文字）；

（3）设计记录数据的表格。

参考答案：

1．D

【解析】由图像可知，分子间的斥力随分子间距离的增大而减小，即随着分子间距离的减小而增大．故D正确，A、B、C错误．

2．B

【解析】A．物体可以带正电也可以带负电，也可以不带电，故A不符合题意；

BC．小液体之间相互排斥，同种电荷相互排斥异种电荷相互吸引，故B符合题意；C不符合题意；

D．液滴不是分子，故D不符合题意。

故选D。

3．B

【解析】晃动试管，沙子与试管之间发生摩擦，克服摩擦做功，沙子的内能变大；

烧水使水变热是通过热传递改变了物体的内能；

气缸内气体被压缩，机械能转化为气体的内能，通过做功改变了物体的内能；

摩擦笔杆，克服摩擦做功，笔杆变热，是通过做功改变了物体的内能；

故B符合题意，ACD不符合题意。

故选B。

4．A

【解析】假设主梁也需要拉力F0支撑，减去支撑主梁的力F0后，剩下的力设为F1，当重物由主梁支点O向右端缓慢移动的过程中，拉力F1为动力，重物对杠杆的拉力大小等于物体的重力G，动力臂为整个主梁的长度，设为L，阻力臂为s，根据的平衡条件

得，拉力F1为

即

由关系式知，拉力F与重物到支点O的距离s成一次函数关系，且拉力随s的增大而增大，故A符合题意。

故选A。

5．D

【解析】A．无论怎样技术改进，额外功的产生不可避免，有用功E4总是小于总功E1。故错误；

BC．根据公式知，若E4大于E4＇，只有E1等于E1＇时，甲的热机效率一定高于乙；若E5小于E5＇，甲的热机效率不一定高于乙。故BC错误；

D．根据知，若甲、乙的热机效率相等且E1等于E1＇，则E4一定等于E4＇。故D正确，

故选D。

6．D

【解析】由题意得，只有手动闭合S1，CO2达到定值时闭合S2电动机才工作，即两开关同时闭合时电动机才工作，只闭合其中一个开关电动机都不能工作，所以两开关串联后再控制灯泡，由各选项图知，ABC错误，D正确。

故选D。

7．C

【解析】AD．如图可知，在S1、S2都闭合后，两灯泡并联；由于灯泡的规格不知道，其电阻值也是未知，根据和P＝UI可知，通过两个灯泡的电流和亮度无法判定，可能相等，也可能不相等，故AD错误；

B．并联电路各支路两端电压相等，所以L1与L2两端的电压一定相等，故B错误；

C．若L1被短路，那么出现电源短路情况，所有用电器都不能够工作，所以L2一定不亮，故C正确。

故选C。

8．C

【解析】A．由电路图可知，两电阻串联，故A错误；

B．串联电路中，各用电器两端的电压之和等于电源电压，电压表V1测R1两端电压，V2测电源电压，所以U2>U1，故B错误；

C．电流表A1、A2都测电路中的电流，串联电路中电流处处相等，所以两电流表示数相等，即I1=I2；则电阻R1的阻值

故C正确；

D．电源电压为U2，电阻R1两端的电压为U1，则电阻R2两端的电压

U'=U2-U1

则电阻R2的阻值

故D错误。

故选C。

9．A

【解析】如图所示，开关S1闭合，开关S2断开时，电阻R和灯L串联，电压表测电阻R和灯L两端总电压，电流表测电路中电流；当开关S1、S2均闭合时，灯L被短路，电路为电阻R的简单电路，电压表测电阻R两端的电压，电流表测电路中的电流；由图2、图3可看出，开关S2闭合后，电压表示数变小，表明电源有一定内阻。相比于开关S2闭合之前，S2闭合后，灯L被短路，电路总电阻变小，电源电压不变，根据全电路欧姆定律可知，电路中电流变大，故通过电阻R的电流变大；电阻R为定值电阻，其阻值不变，根据可知，其两端电压变大。

故选A。

10．A

【解析】ACD．甲图的机械效率为

乙图的机械效率为

丙图的机械效率为

所以

故A符合题意，CD不符合题意；

B．因为

所以斜面是费力机械，故B不符合题意。

故选A。

11．     压缩          30%

【解析】（1）图1所示，两气门关闭，火花塞未点燃，飞轮向上运动，可知是汽油机的压缩冲程，将机械能转化为内能。

（2）燃烧0.2kg汽油时，应该放出的热量为

实际放出的热量为，则未完全燃烧损耗的能量为

（3）由实际放出的热量为，产生的有用机械能为可知，汽油机的效率为

（4）热值是燃料的一种属性，与质量或体积等无关，则剩下的汽油热值仍为。

12．     不变     改变     不能     否

【来源】广东省广州市越秀区2021-2022学年九年级上学期期末调研物理试题

【解析】（1）由图甲可知，当两端电压变化时，流过导体A的电流始终与导体A两端电压成正比，故由欧姆定律可知，导体A的电阻不变；而导体D两端电压增大时，流过导体D的电流不与导体D两端电压成正比，故由欧姆定律可知，导体D的电阻发生改变。

（2）由图甲可知，导体D的U-I图线不是直线，故由图甲的图像不能得出“所有导体的电流都与电压成正比”。

（3）由题意可知，当电阻的阻值分别为5Ω、10Ω、15Ω时，由欧姆定律可知，电阻两端电压分别为1.8V、2.2V、2.4V，要探究“电压一定时，电流与电阻成反比”的规律，应控制电阻两端电压不变，而该实验中电阻两端电压发生了变化，故以上数据不符合“电压一定时，电流与电阻成反比”的规律。

13．  甲     =     >     见解析

【解析】（1）由图示知，t=1h时，甲杯中水的温度高于乙杯中水的温度，而两杯水的质量相同，所以甲杯中的水的内能大于乙杯中的水的内能。

两杯中的都是水，物质种类及状态相同，所以两杯水的比热容相等。

（2）由图示知，0~1h乙杯中的水降温比1~2h降温更多，所以0~1h放出的热量比1~2h放出的热量多，故

Q1>Q2

14．          单向导电     R1断路     2

【解析】(1)这种变阻器在使用过程中要注意电流的流向，这与发光二极管的单向导电特性有关。

(2)若R1断路，则整个电路断路，两表都没有示数，符合题意；

若R1短路，电路为通路，两表都有示数，不符合题意；

若R断路，电流表没有示数，则电压表串联在电路中测电源电压，电压表有示数，不符合题意；

故实验中发现电压表、电流表均无示数，若电路中只有一处故障，可能是况R1接触不良；

(3)由表中第1组数据，根据欧姆定律知，5个发光二极管的电阻为

R===10

故单个发光二极管代表的变阻器阻止是2。

15．     小     40Ω

【解析】（1）整个电路有定值电阻和滑动变阻器串联组成，通过浮标的变化改变滑动变阻器的阻值从而改变电流表的读数。当滑动变阻器变得非常小或者说等于0时，电源就有被短路的危险，因此定值电阻就是防止电源短路的，当油箱油面下降时，滑动变阻器接入电路的电阻变大，电流变小，油量表的示数将变小。

（2）油箱装满汽油，油面最高也就是浮标最高，根据杠杆平衡，此时指针最低，滑动触头只在最低的位置，也就是最下端，此时滑动变阻器的阻值等于0，整个串联电路就只有定值电阻一个了，电阻最小电流最大等于最大量程0.6A。根据串联电路欧姆定律可得，R0的阻值为

（3）电压表换掉电流表，首先电压表要并联在电路中。其次，油箱中油料用完时，液面最低，浮标最低，绕支点转动的结果是滑动变阻器的滑动触头指向最上端，滑动变阻器的阻值最小等于0，根据串联电路电压比等于电阻比，滑动变阻器应该分电压最少也等于0，正好符合要求油量表等于0。因此电压表改测滑动变阻器电压，且油量越多，电压表示数越大。如图所示：

16．(1)；(2)；(3)

【解析】(1)从图中可以看到，这是一个并联电路，电阻R1的电压是3V，那么通过电阻R1的电流是

(2)根据并联电路电流规律可知，通过滑动变阻器R2的电流是

滑动变阻器R2连入电路的阻值是

(3)由于滑动变阻器R2上标有“20   1A”字样，那么可知通过R2的电流最大是1A，从表盘可以看到，电流表的最大读数是3A，当通过R2的电流最大，通过R1的电流最小时，根据欧姆定律可知，R1的电压最小，即电源电压最小，根据并联电路电流规律可知

可知

电源电压的最小值是

答：(1)通过电阻R1的电流是；(2)滑动变阻器R2连入电路的阻值是；(3)电源电压的最小值是。

17．（1）6000J；（2）300N；（3）0.2m/s   （4）

【解析】解：（1）建筑材料上升的速度

（2）10s内电动机输出的总功

W=Pt=600W×10s=6000J

（3）由图可知，滑轮组的动滑轮绕绳子的段数n=2，绳子自由端移动的距离

s=nh=2×6m=12m

拉力的大小

建筑材料的重力

G物=mg=70kg×10N/kg=700N

因为不计绳重和摩擦时，所以动滑轮的重力

G动=nF﹣G物=2×500N﹣700N=300N

（4）不计绳重和摩擦，滑轮组的机械效率

另一批建筑材料的轮子

此时拉力的大小

功率

电动机拉绳的速度

建筑材料上升的速度

（4）由于图中只有一个动滑轮，承担物重的绳子段数最多为3段，此时最省力，其绕法如图所示

答：（1）10s内电动机输出的总功是6000J；

（2）动滑轮所受的重力是300N；

（3）若用此滑轮组匀速提升另一批建筑材料时，机械效率是90%，则该建筑材料上升的速度是0.2m/s。

18．（1）见解析；（2）见解析；（3）见解析

【解析】（1）由题意可知，实验目的是验证动滑轮拉动的物体越轻，机械效率越高。

（2）要求出动滑轮的机械效率，需要测出的物理量为：滑动摩擦力f，拉力F；实验步骤如下：

①用测力计水平匀速拉动物体A在水平路面上运动一段距离s，测得滑动摩擦力f等于拉力为F1；

②改用动滑轮拉动物体A在同一路面匀速移动距离s，拉力为F2；

③在物体A上方增加重物，重复①②两次以上；

④比较物体的重力及动滑轮机械效率，检验猜想是否正确。

（3）由实验步骤可知，记录数据的表格如下：
