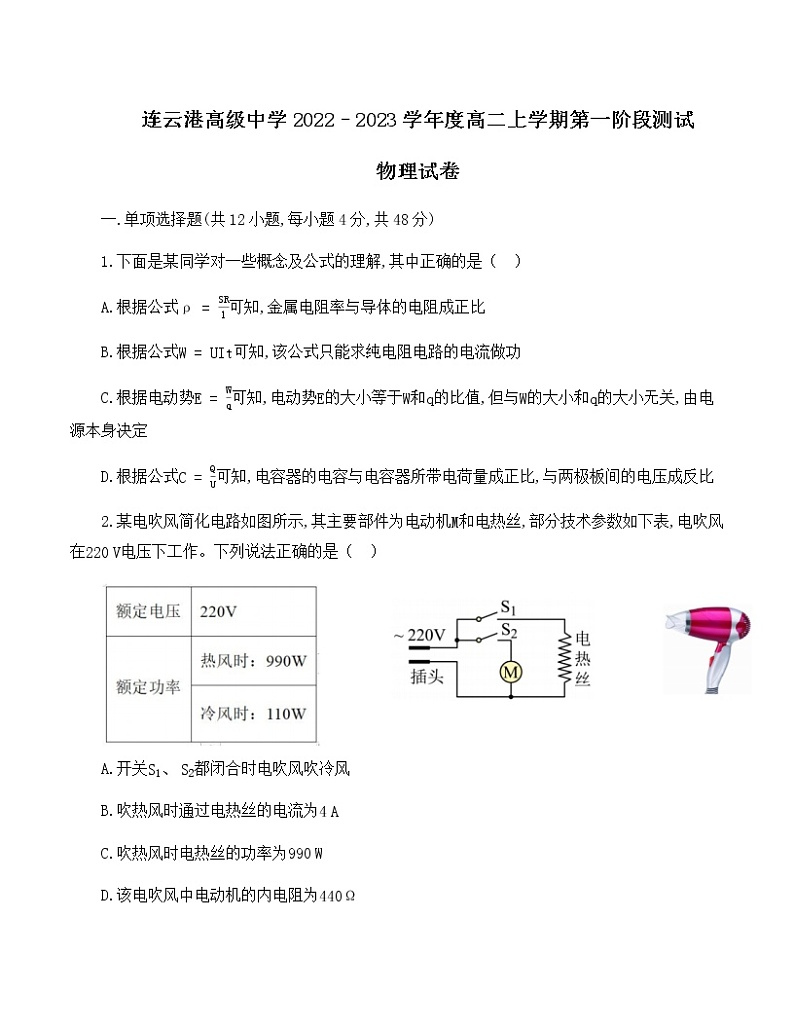

2023连云港高级中学高二上学期第一次阶段测试物理试题word含答案

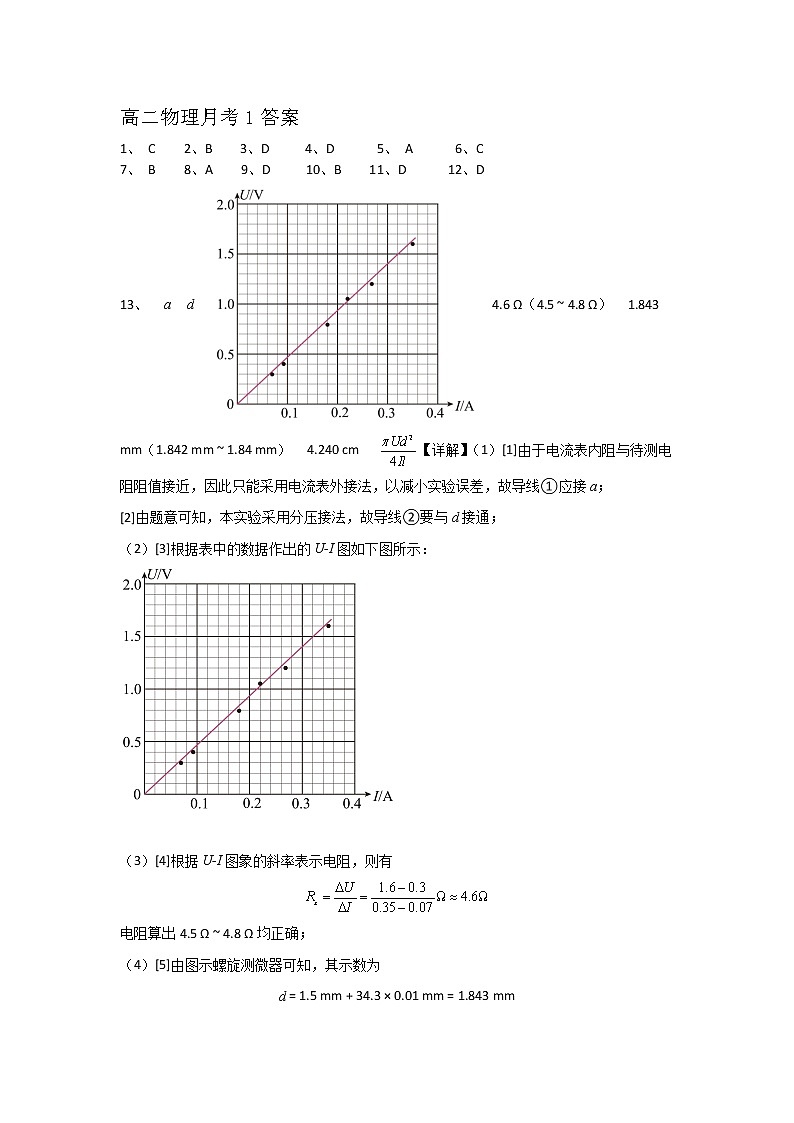

高二物理月考1答案

1、  C    2、B    3、D     4、D      5、 A      6、C

7、  B    8、A    9、D     10、B    11、D      12、D

13、     a     d          4.6 Ω（4.5 ~ 4.8 Ω）     1.843 mm（1.842 mm ~ 1.84 mm）     4.240 cm     【详解】（1）[1]由于电流表内阻与待测电阻阻值接近，因此只能采用电流表外接法，以减小实验误差，故导线①应接a；

[2]由题意可知，本实验采用分压接法，故导线②要与d接通；

（2）[3]根据表中的数据作出的U-I图如下图所示：

（3）[4]根据U-I图象的斜率表示电阻，则有

电阻算出4.5 Ω ~ 4.8 Ω均正确；

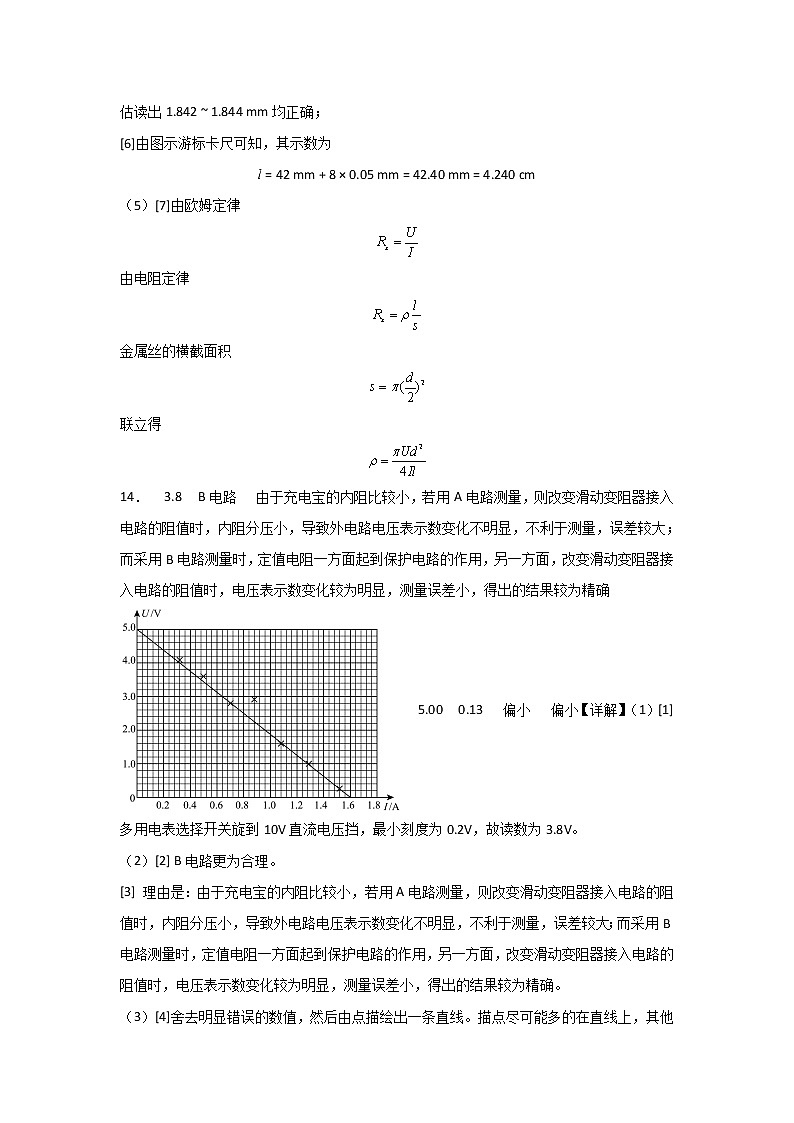

（4）[5]由图示螺旋测微器可知，其示数为

d = 1.5 mm + 34.3 × 0.01 mm = 1.843 mm

估读出1.842 ~ 1.844 mm均正确；

[6]由图示游标卡尺可知，其示数为

l = 42 mm + 8 × 0.05 mm = 42.40 mm = 4.240 cm

（5）[7]由欧姆定律

由电阻定律

金属丝的横截面积

联立得

14．     3.8     B电路     由于充电宝的内阻比较小，若用A电路测量，则改变滑动变阻器接入电路的阻值时，内阻分压小，导致外电路电压表示数变化不明显，不利于测量，误差较大；而采用B电路测量时，定值电阻一方面起到保护电路的作用，另一方面，改变滑动变阻器接入电路的阻值时，电压表示数变化较为明显，测量误差小，得出的结果较为精确          5.00     0.13     偏小     偏小【详解】（1）[1]多用电表选择开关旋到10V直流电压挡，最小刻度为0.2V，故读数为3.8V。

（2）[2] B电路更为合理。

[3] 理由是：由于充电宝的内阻比较小，若用A电路测量，则改变滑动变阻器接入电路的阻值时，内阻分压小，导致外电路电压表示数变化不明显，不利于测量，误差较大；而采用B电路测量时，定值电阻一方面起到保护电路的作用，另一方面，改变滑动变阻器接入电路的阻值时，电压表示数变化较为明显，测量误差小，得出的结果较为精确。

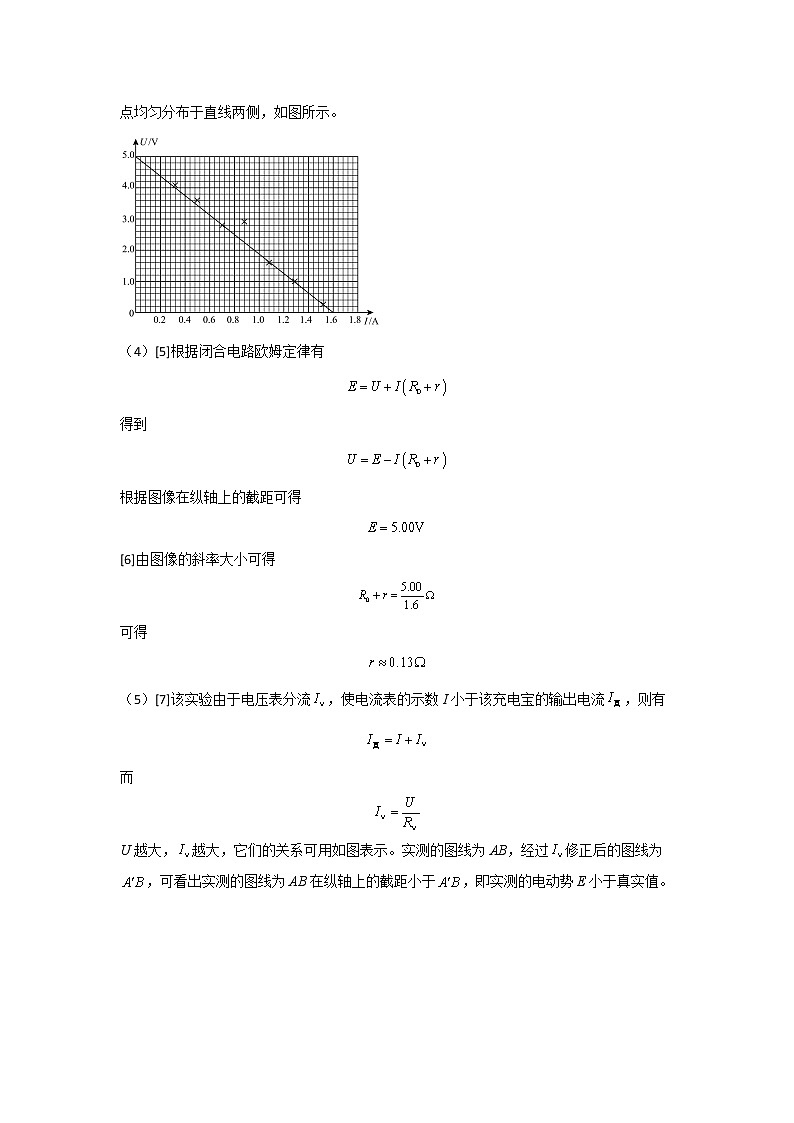

（3）[4]舍去明显错误的数值，然后由点描绘出一条直线。描点尽可能多的在直线上，其他点均匀分布于直线两侧，如图所示。

（4）[5]根据闭合电路欧姆定律有

得到

根据图像在纵轴上的截距可得

[6]由图像的斜率大小可得

可得

（5）[7]该实验由于电压表分流，使电流表的示数I小于该充电宝的输出电流，则有

而

U越大，越大，它们的关系可用如图表示。实测的图线为AB，经过修正后的图线为，可看出实测的图线为AB在纵轴上的截距小于，即实测的电动势E小于真实值。

[8] 由上图线可知，实测的图线为AB的斜率绝对值小于修正后的图线为的斜率绝对值，因此实测的电源内阻r小于真实值。

2．（1）2.1×107J；（2）0.25m3；（3）50%【详解】(1)水在10h内吸收的热量为

(2)设需要完全燃烧天然气的体积为V，可得

(3)2.5m2的吸热板在10h内接收到的太阳辐射能量为

则该太阳能热水器的能量转化效率为

3．（1）0~50Ω；（2）20kg【详解】（1）不施加力时弹簧一端的滑片P在电阻R1的最上端，此时有

握力最大时，滑动变阻器R1全部接入电路，则有

得

R1=50Ω

即滑动变阻器R1的调节范围为0~50Ω。

（2）R1消耗的电功率为

得

当

时，消耗电功率最大 因电阻阻值与长度成正比，握力大小与弹簧压缩量成正比，故有

得此时对应的握力大小为20kg。
